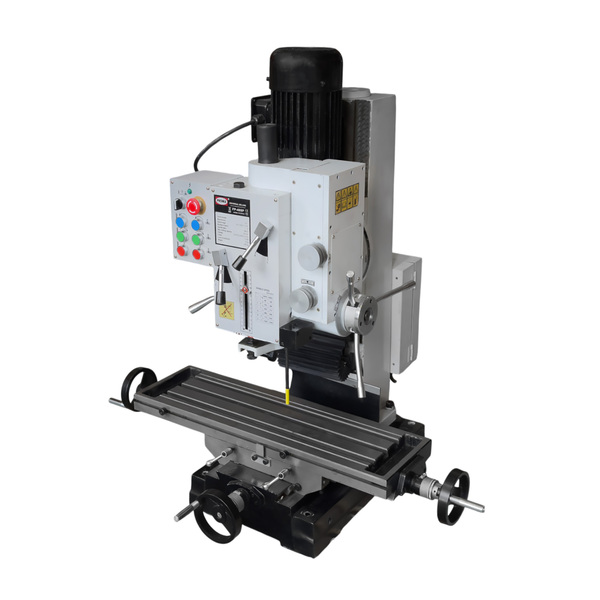

Вертикально-фрезерный станок Proma FP-48SP

Новинка
Код товара: 3935
На складе: 1 шт.
  • Вертикально-фрезерный станок Proma FP-48SP, рис.1
5.0 (голосов 333 / просмотров 763)

Артикул: 25330048

Печать
На складе: 1
349 391 руб.
Получить предложение
Вертикально-фрезерный станок Proma FP-48SP
  • * Ваше имя:
  • * Email:
  • * Телефон:
Настоящим подтверждаю, что я ознакомлен и согласен с условиями политики конфиденциальности.
8 495 646 13 16
info@dvt-spb.ru
Расчет доставки
Производитель: Proma (Чехия)
Сертификат: Официальный дилер

Фрезерный настольный станок FP-48SP предназначен для выполнения операций фрезерования и расточки различных деталей из черных и цветных металлов и их сплавов в условиях серийного и мелкосерийного производства.

Предназначен для использованию на предприятиях, выпускающих металлоизделия и механизмы небольших размеров, ремонтных мастерских, НИИ, индивидуального потребителя, а также для оснащения классов школьных мастерских.

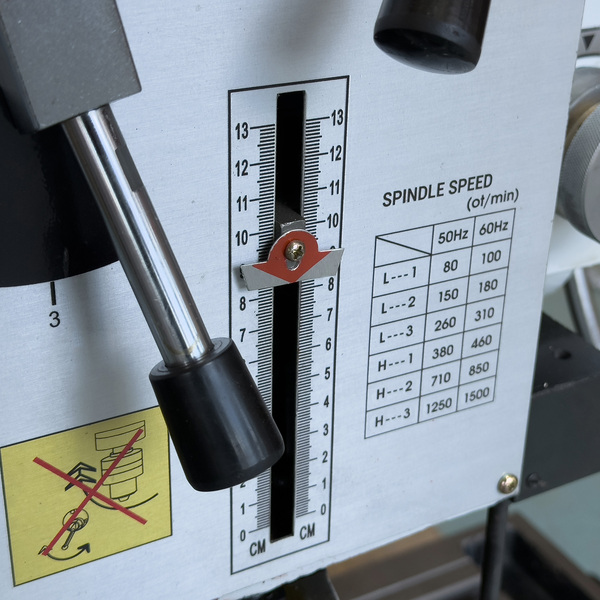

Proma FP-48SP  Установка глубины сверления Proma FP-48SP  Точная подача шпинделя 0,02мм
Наклон шпинделя 90, поворотная головка Установка глубины сверления Прочные призматические направляющие Точная подача шпинделя 0,02 мм
Станок оснащен механической подачей шпинделя.

За отдельную плату станок может комплектоваться устройством плавной регулировки частоты оборотов шпинделя FMO-2, а также приводом продольной подачи стола PS-201.

Преимущества

  • Точное сверление на заданную глубину;
  • В основании ящик для хранения инструмента и оснастки;
  • Микроподача шпинделя;
  • Мощный трехфазный двигатель;
  • Малые габариты.

Технические характеристики фрезерного станка PROMA FP-48SP

Название Значение
Напряжение, В 400
Потребляемая мощность, Вт 1500
Число скоростей, ст. 6
Диапазон оборотов, мин.-1 80-1250

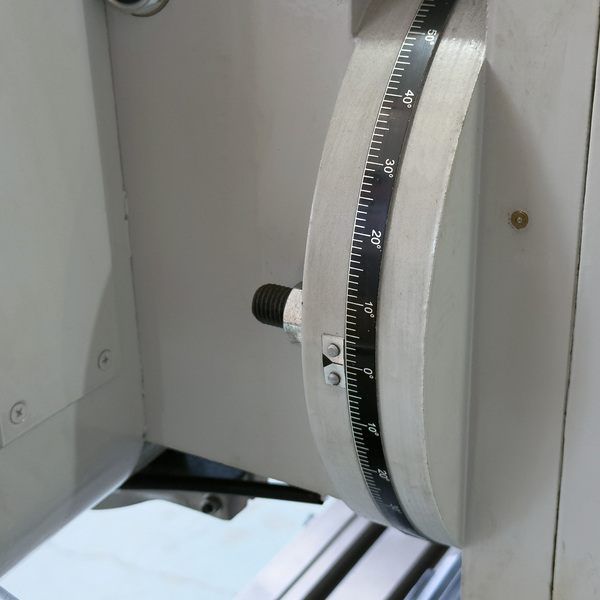

Угол наклона головки +/- 90
Размер стола, мм 800x240
Размер основания, мм 400x620
Общая высота, мм 1400
Конус шпинделя, Мк IV
Поперечный ход стола, мм 205
Продольный ход стола, мм 585
Ход шпинделя, мм 130
Вылет шпинделя, мм 279
Макс. расстояние м/ду шпинделем и столом, мм 425
Макс. диаметр сверления, мм 45
Регулировка глубины сверления да
Точная подача шпинделя да
Автоподача шпинделя, мм/об. 0,05-0,35
Т-образный паз, мм 16

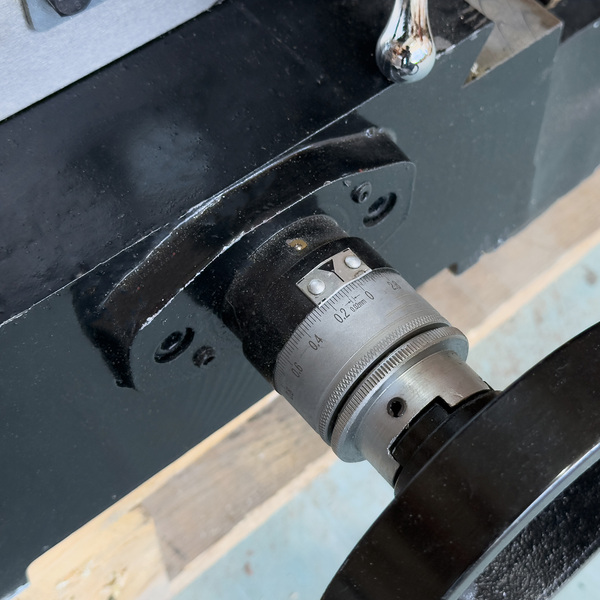

Одно деление нониуса - продольный ход стола, мм 0,02
Одно деление нониуса - поперечный ход стола, мм 0,02
Одно деление нониуса - точная подача шпинделя, мм 0,02
Масса Proma FP-48SP, кг 310

Особенности PROMA FP-48SP

Proma FP-48SP  Безопасность  Защитный экран фрезерного станка Proma FP-48SP 25330048 делает работу безопасной для оператора Безопасность
Защитный экран фрезерного станка Proma FP-48SP 25330048 делает работу безопасной для оператора.
Proma FP-48SP  Удобство в работе  Рукоять опускания шпинделя имеет пластиковый наконечник, который обеспечивает надежный хват и удобство работы Удобство в работе
Рукоять опускания шпинделя имеет пластиковый наконечник, который обеспечивает надежный хват и удобство работы.
Proma FP-48SP  Функциональность  Стол перемещается в двух плоскостях, за счет чего можно выполнять фигурную проточку с большой точностью Функциональность
Стол перемещается в двух плоскостях, за счет чего можно выполнять фигурную проточку с большой точностью.

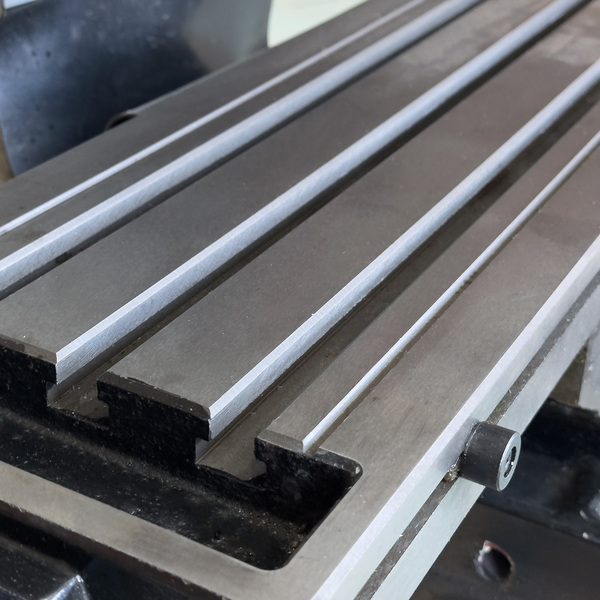

Proma FP-48SP  Универсальность  Т-образные пазы на рабочем столе служат для установки дополнительного оборудования, такого как: делительная головка или держатели  Это значительно расширяет возможности станка Универсальность
Т-образные пазы на рабочем столе служат для установки дополнительного оборудования, такого как: делительная головка или держатели. Это значительно расширяет возможности станка.
Proma FP-48SP  Устойчивость  Ножки станка можно закрепить болтами к полу, для устойчивости во время работы Устойчивость
Ножки станка можно закрепить болтами к полу, для устойчивости во время работы.

Основные узлы и детали станка

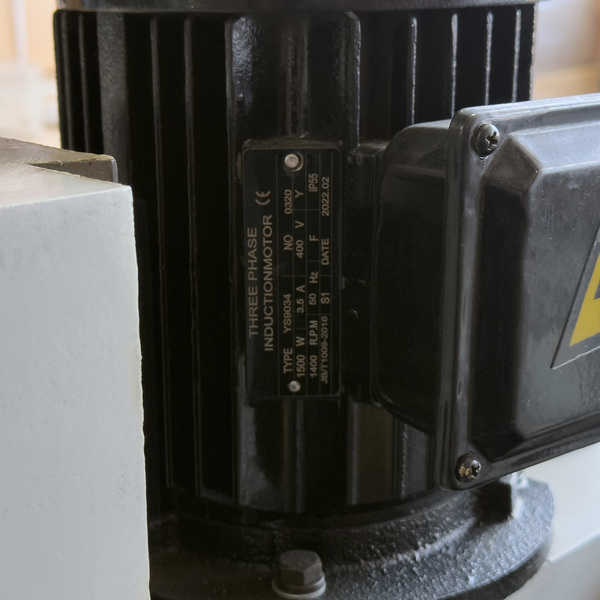

  1. Электродвигатель главного привода.
  2. Фрезерная головка с коробкой передач.

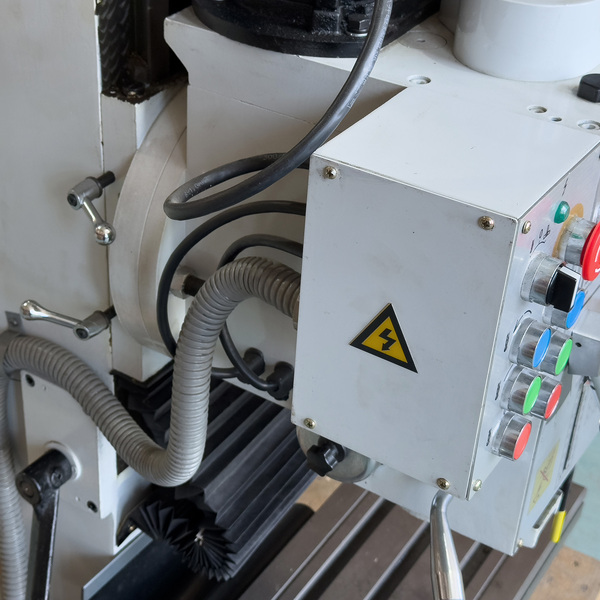

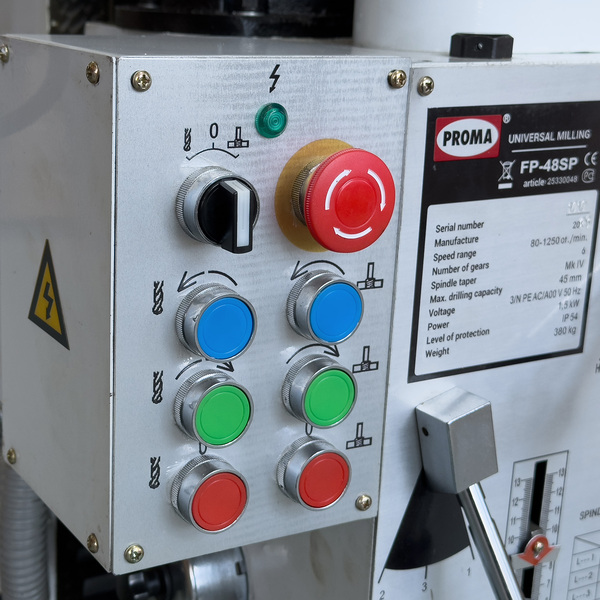

  3. Пульт управления.
  4. Ручка переключения диапазона скоростей шпинделя.
  5. Ручка переключения скорости вращения шпинделя.

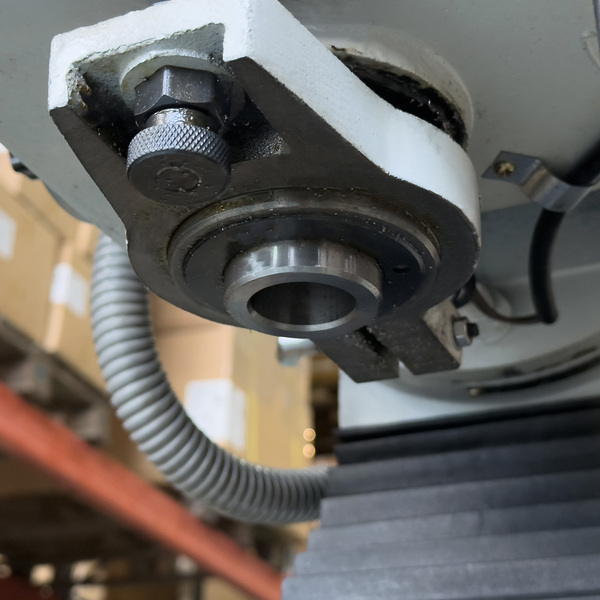

  6. Шпиндель.
  7. Ручка зажима подачи шпинделя.
  8. Защитный экран.
  9. Стол.
  10. Маховик ручной поперечной подачи стола.
  11. Маховик ручной продольной подачи.
  12. Ручка перемещения фрезерной головки.
  13. Ручка подачи шпинделя.

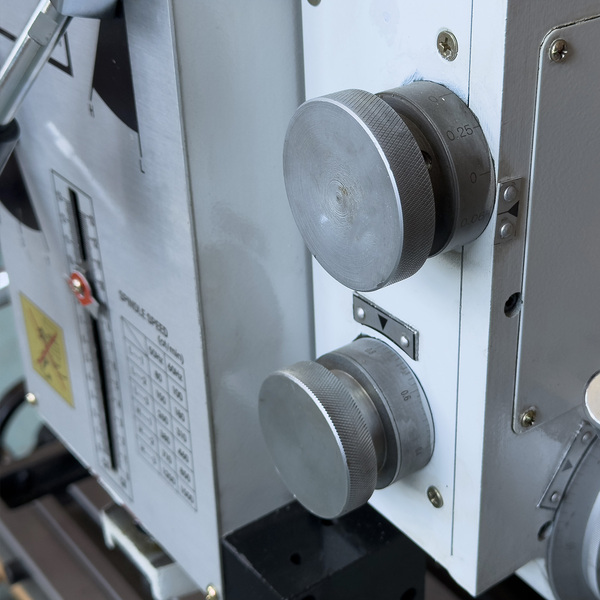

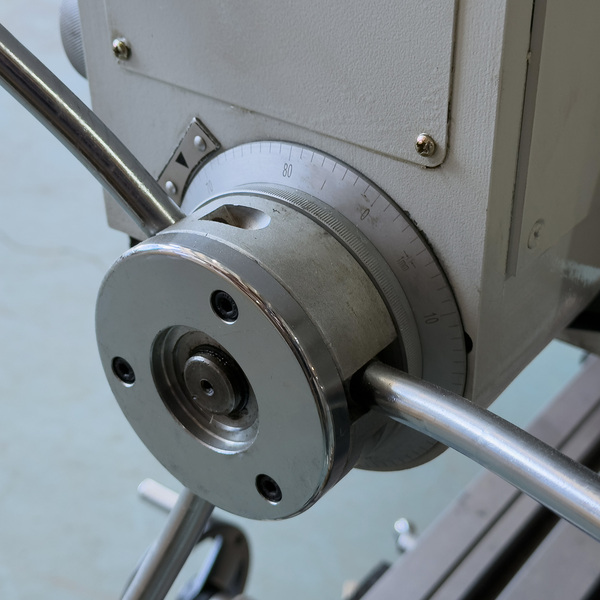

  14. Маховичок микроподачи шпинделя.
  15. Маховичок выбора скорости подачи шпинделя.
  16. Стойка станка.
  17. Основание.

Корпусные детали станка FP – 48 SP, стол 9 и основание 17 изготовлены из чугуна, что придаёт станку жёсткость и устойчивость к вибрациям. Главный привод фрезерного станка обеспечивается асинхронным двигателем 1, который соединён с коробкой передач. Фрезерная головка 2 с коробкой передач сконструирована так, что может наклоняться вправо и влево, на стойке фрезерного станка, для работы шпинделя под углом. Стойка фрезерного станка установлена на основании 17, составной частью которого является крестообразный подвижный стол. Продольная подача стола производится вручную с помощью моховика 11. Поперечная подача стола производится вручную с помощью маховика 10

Комплект поставки

  • Оправка для патрона MK 4 В18 - 1 шт.
  • Патрон сверлильный 3-16 В18 - 1 шт.
  • Ручка вертикального перемещения шпиндельной головки - 1 шт.
  • Штурвал подачи стола - 3 шт.
  • Штурвал тонкой подачи шпинделя - 1 шт.
  • Ручка для штурвала перемещения стола - 3 шт.
  • Ручки для перемещения пиноли шпинделя - 3 шт.
  • Ручка для штурвала тонкой подачи шпинделя - 1 шт.
  • Штанга М12 для крепления инструмента - 1 шт.

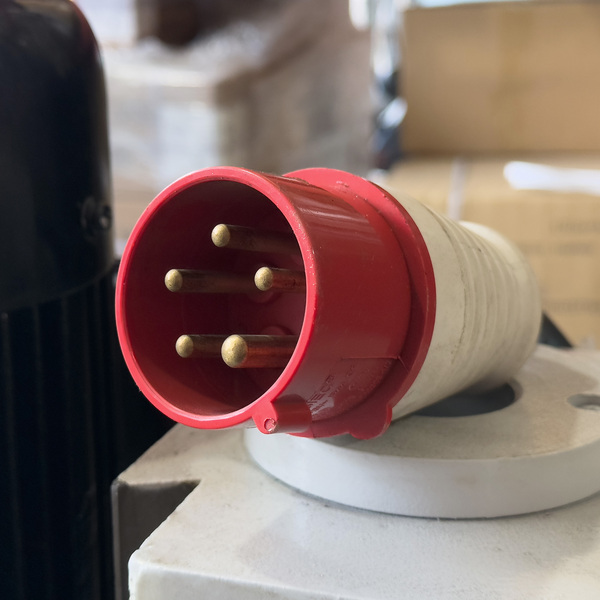

  • Соединительный кабель с разъёмом - 1 шт.
  • Защитный экран - 1 шт.

Инструмент:

  • Ключ сверлильного патрона - 1 шт.
  • Ключ торцевой шестигранный 6; 5 - 2 шт.
  • Ключ рожковый 22х24 - 1 шт.
  • Клин для снятия инструмента - 1 шт.

Инструкция по эксплуатации
