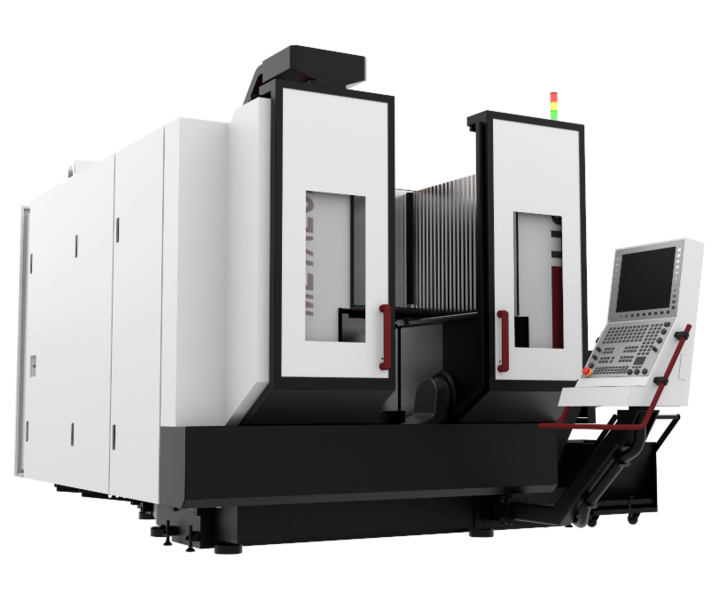

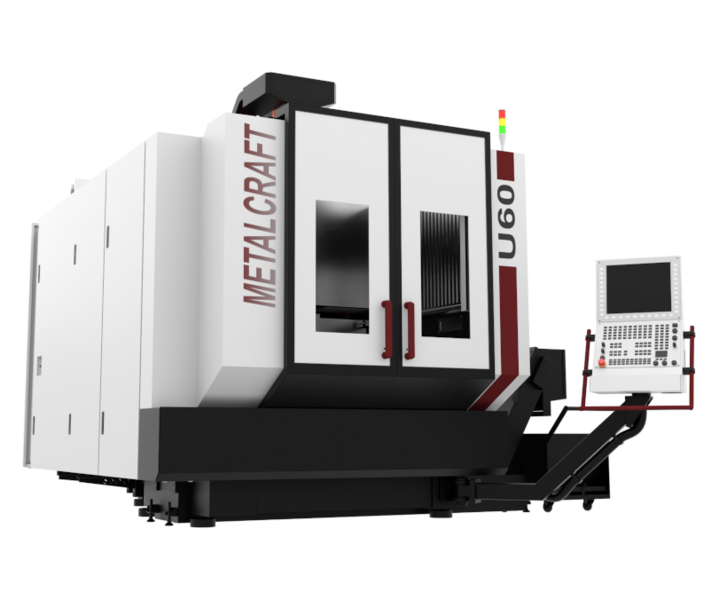

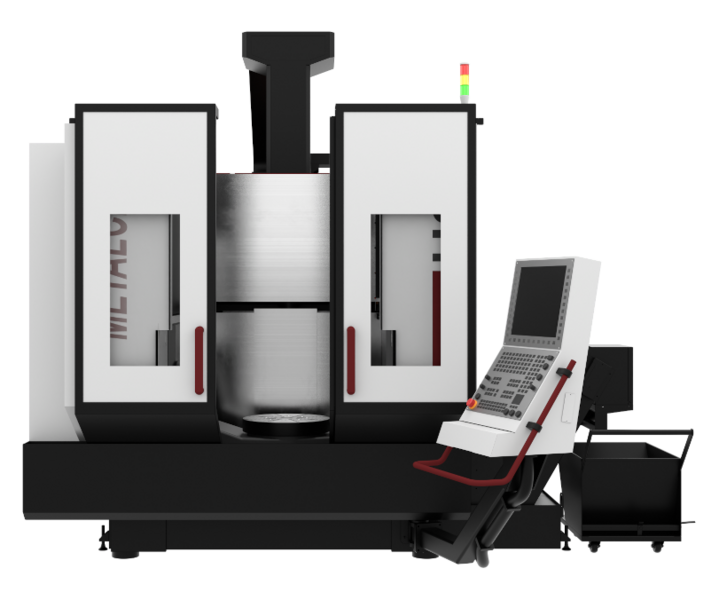

5-ти координатный фрезерный обрабатывающий центр MetalCraft U60 с ЧПУ HNC 848D

Пяти-координатный фрезерный обрабатывающий центр с ЧПУ модели U60, имеющий портальную компоновку, адаптирован к высокопроизводительным и гибким требованиям обработки и реализует точную и эффективную обработку прецизионных деталей. Станок широко используется в автомобильной и авиационной промышленности, производстве пресс-форм, производстве промышленного оборудовании и других областях обработки прецизионных деталей.
• Станок имеет конструкцию портально-кранового типа, а его станина представляет собой цельный тип, изготовленный из модифицируемого чугуна с высокими техническими характеристиками.
• Движущиеся элементы расположены вне зоны обработки, что эффективно защищает движущие узлы и компоненты, и исключает внешнее воздействие на их работу.
• В конструкции станка используется метод конечных элементов и динамическая оптимизация, что значительно улучшает функциональность всего станка.

Особенности станка

:
Модель U60 — одна из немногих пяти-координатных обрабатывающих центров, способных в настоящее время выполнять фрезерование в тяжелых условиях.
Станок оснащен немецкой передовой технологией изготовления шпинделя, высокопрочной и высокомоментной зубчатой передачей наклонно-поворотного стола по осям - A/C. Передача по оси A более жесткая, а сервосистема двигателя имеет высокую стабильность. На оси C используется прямой привод двигателя с крутящим моментом, обеспечивающий лучший динамический отклик и точность вращения.
Кроме того, он сочетает в себе точный анализ и оптимизацию конструкции станины, что позволяет легко справляться с требованиями высокоскоростной, эффективной и высокоточной обработки различных материалов.

Технические характеристики

Характеристика	Значение
Модель станка	U60
Бренд	MetalCraft
Система ЧПУ	HNC-848D
Количество осей	5
Потребляемая мощность, кВт	35
Ход по оси X / Y / Z, мм	600 / 910 / 450
Ход по оси A / C, °	±120° / 360°
Ускоренная подача по оси X / Y / Z, м/мин	40 / 40 / 40
Крутящий момент, Нм	57.3
Расстояние от шпинделя до поверхности стола, мм	150 - 570
Точность позиционирования по осям X / Y / Z, мм	±0.008 / ±0.008 / ±0.007
Точность позиционирования по осям A / C, сек	8" / 8"
Повторяемость по осям X / Y / Z, мм	±0.005 / ±0.005 / ±0.004
Повторяемость по осям A / C, сек	5" / 5"
Размеры рабочего стола, мм	Ø500
Макс. вес заготовки, кг	300
Мощность двигателя шпинделя, кВт	24
Конус шпинделя	HSK-A63
Макс. скорость вращения шпинделя, об/мин	20000
Количество инструментов	48
Макс. диаметр инструмента, мм	Ø80 / Ø120
Макс. вес инструмента, кг	8
Время смены инструмента, сек	5
Габаритные размеры станка (Д x Ш x В), мм	5100 x 4200 x 3100 (c конвейером)
Масса 5- станка, кг	13000
