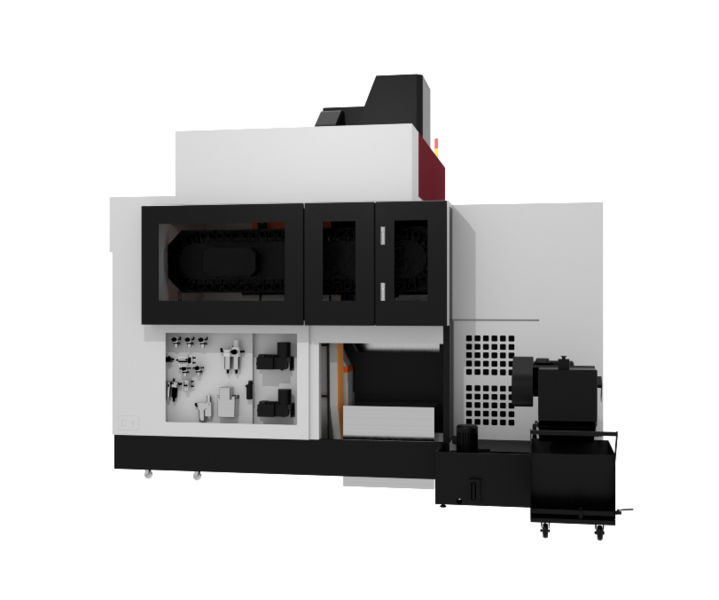

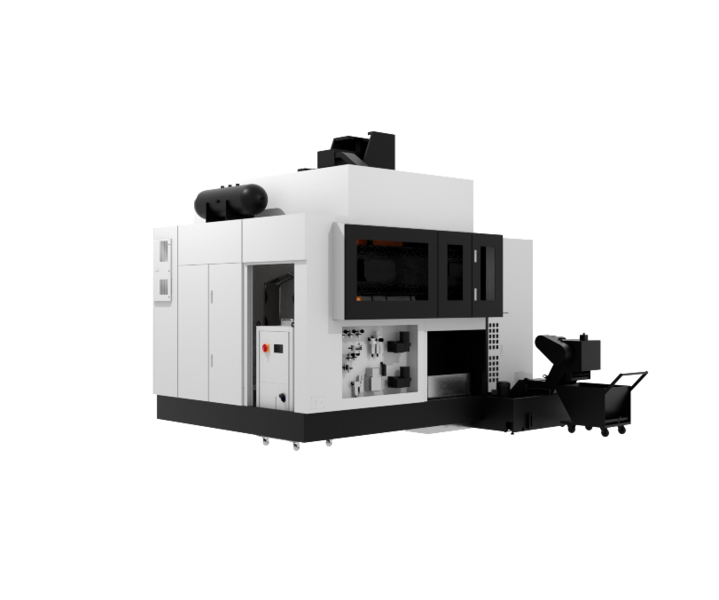

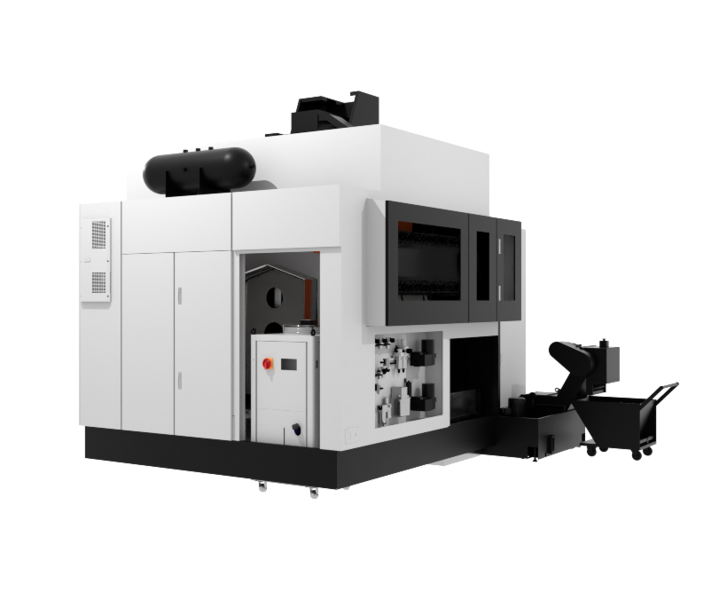

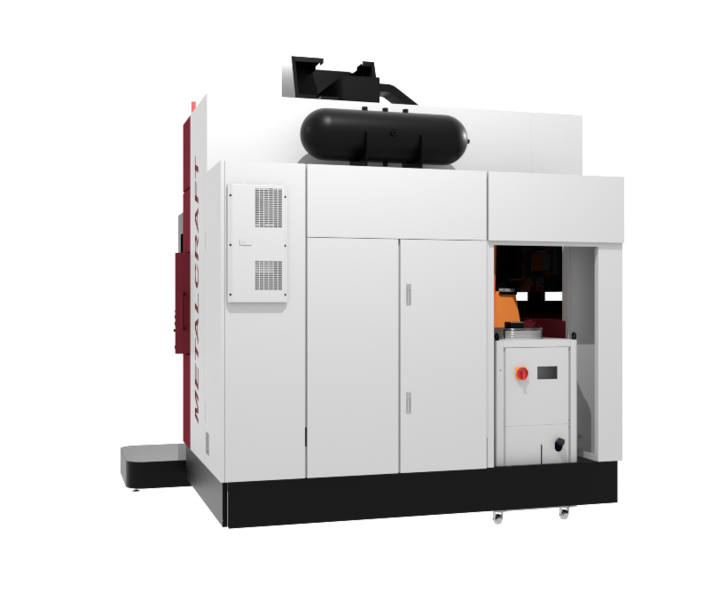

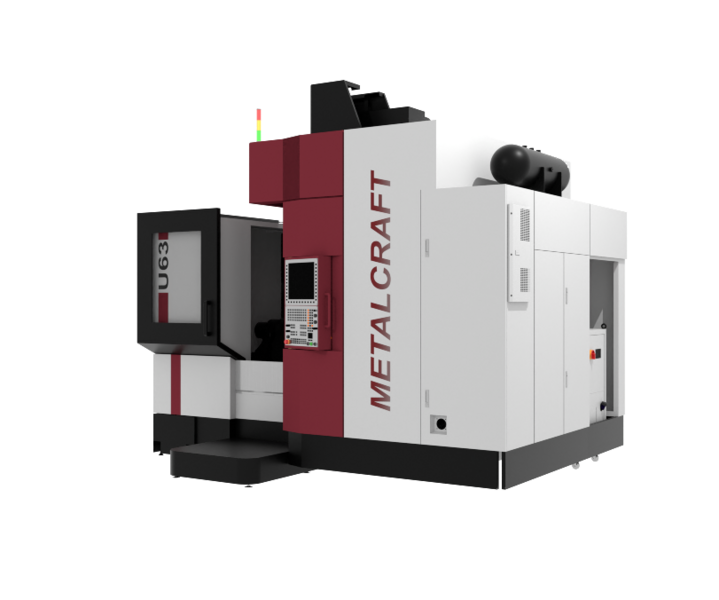

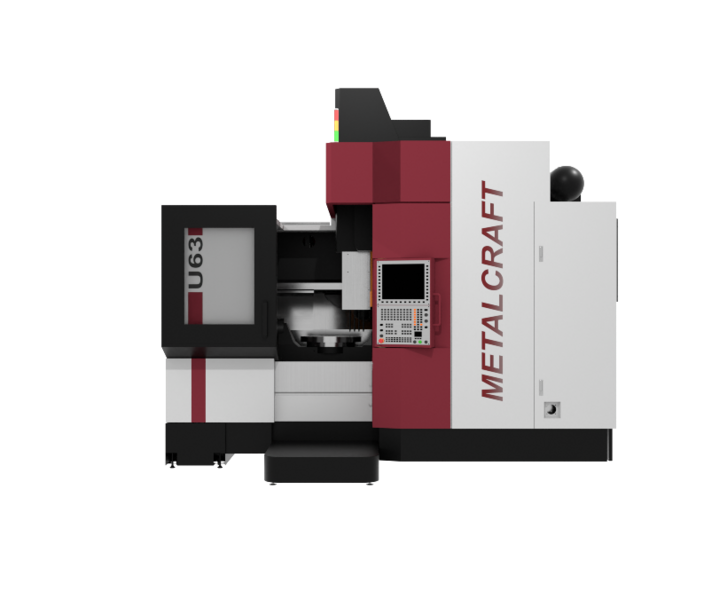

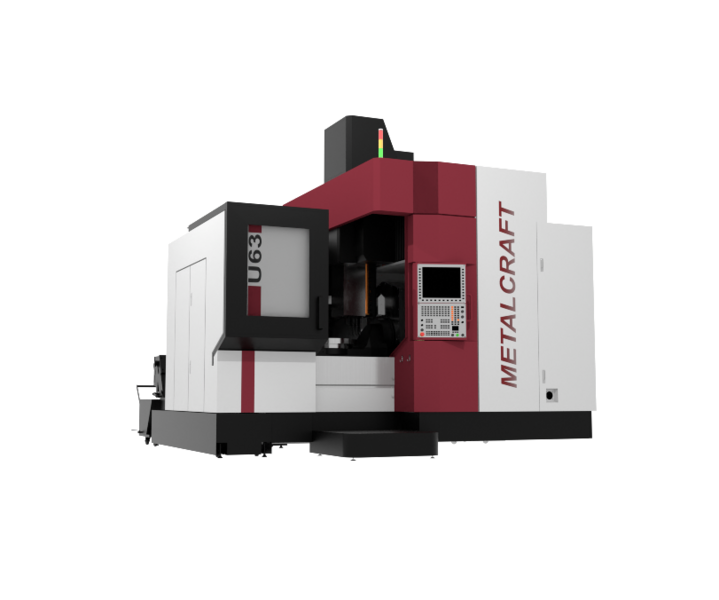

5-ти координатный фрезерный обрабатывающий центр MetalCraft U63 с ЧПУ SINUMERIK ONE

  Пяти-координатный фрезерный обрабатывающий центр с ЧПУ модели U63, имеющий портальную компоновку, адаптирован к высокопроизводительным и гибким требованиям обработки и реализует точную и эффективную обработку прецизионных деталей. Станок широко используется в автомобильной и авиационной промышленности, производстве пресс-форм, производстве промышленного оборудовании и других областях обработки прецизионных деталей.

  • Станок имеет конструкцию портально-кранового типа, а его станина представляет собой цельный тип, изготовленный из модифицируемого чугуна с высокими техническими характеристиками.
  • Движущиеся элементы расположены вне зоны обработки, что эффективно защищает движущие узлы и компоненты, и исключает внешнее воздействие на их работу.
  • В конструкции станка используется метод конечных элементов и динамическая оптимизация, что значительно улучшает функциональность всего станка.



Особенности станка

:
  Модель U63 — одна из немногих пяти-координатных обрабатывающих центров, способных в настоящее время выполнять фрезерование в тяжелых условиях.
  Станок оснащен немецкой передовой технологией изготовления шпинделя, высокопрочной и высокомоментной зубчатой передачей наклонно-поворотного стола по осям - A/C. Передача по оси A более жесткая, а сервосистема двигателя имеет высокую стабильность. На оси C используется прямой привод двигателя с крутящим моментом, обеспечивающий лучший динамический отклик и точность вращения.
  Кроме того, он сочетает в себе точный анализ и оптимизацию конструкции станины, что позволяет легко справляться с требованиями высокоскоростной, эффективной и высокоточной обработки различных материалов.

Технические характеристики

Характеристика	Значение
Модель станка	U63
Бренд	MetalCraft
Система ЧПУ	SINUMERIK ONE
Количество осей	5
Потребляемая мощность, кВт	35
Ход по оси X / Y / Z, мм	750 / 1150 / 550
Ход по оси A / C, °	±120° / 360°
Ускоренная подача по оси X / Y / Z, м/мин	36 / 36 / 30
Крутящий момент, Нм	57.3
Расстояние от шпинделя до поверхности стола, мм	150 - 570
Точность позиционирования по осям X / Y / Z, мм	0.008 / 0.008 / 0.007
Точность позиционирования по осям A / C, сек	8" / 8"
Повторяемость по осям X / Y / Z, мм	0.005 / 0.005 / 0.004
Размеры рабочего стола, мм	Ø630
Мощность двигателя шпинделя, кВт	18 / 22
Конус шпинделя	HSK-A63
Макс. скорость вращения шпинделя, об/мин	15000
Макс. диаметр инструмента, мм	Ø80 / Ø120
Габаритные размеры 5- станка (Д x Ш x В), мм	4750 x 3320 x 3860 (с конвейром)
