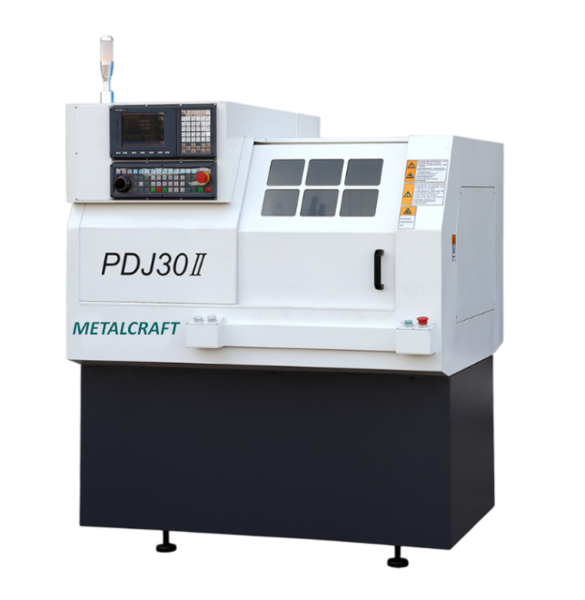

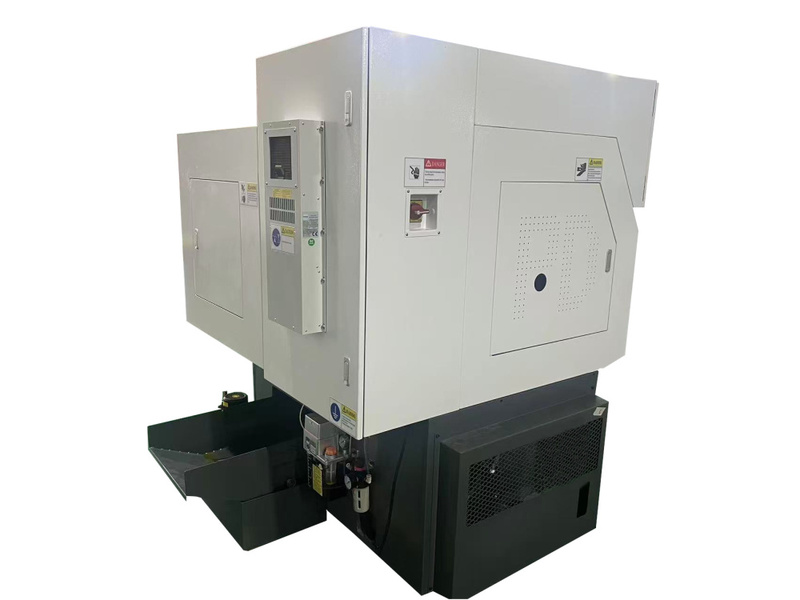

Автомат продольного точения MetalCraft PDJ30II повышенной точности

Автомат продольного точения модели PDJ30II является высокопроизводительным центром для обработки прутков диаметром до 30 мм из различных материалов (от цветных сплавов до труднообрабатываемых сталей).
Предназначен для крупносерийного, массового и среднесерийного производства, подходит для сложной, малогабаритной, точной обработки. Возможность автономной работы шпинделя позволяет заметно сократить цикл обработки, увеличивая общую производительность на производстве.
Наличие приводных инструментов позволяет обрабатывать фасонные поверхности и производить контурное фрезерование.

Особенности станка

PDJ30II:
• Применяется тайваньская технология производства; большинство комплектующих деталей от немецких, тайваньских и японских производителей.
• Эффективная токарная обработка. Максимальная скорость вращения шпинделя 6000 об/мин, скорость подачи по осям X и Z может достигать 18 м/мин.
• Ключевые компоненты с герметичной конструкцией для предотвращения попадания масла и стружки, что повышает срок службы и стабильность.
• Высокая масштабируемость, количество инструментов соответствует различным требованиям обработки, что обеспечивает большую экономическую эффективность.

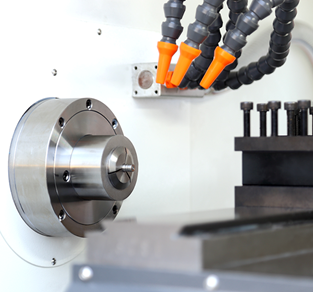

• Высокоточный встроенный электрический главный шпиндель, установленный в сверхточные шарикоподшипники класса P4 производства NSK (Япония) с угловым контактом; достигается высокая жесткость шпинделя и хорошая точность удержания, биение шпинделей ≤ 2 мкм.
• Применяются высокоточные шариковые винты и линейные направляющие осей, повторяющаяся точность позиционирования ≤ 3 мкм.

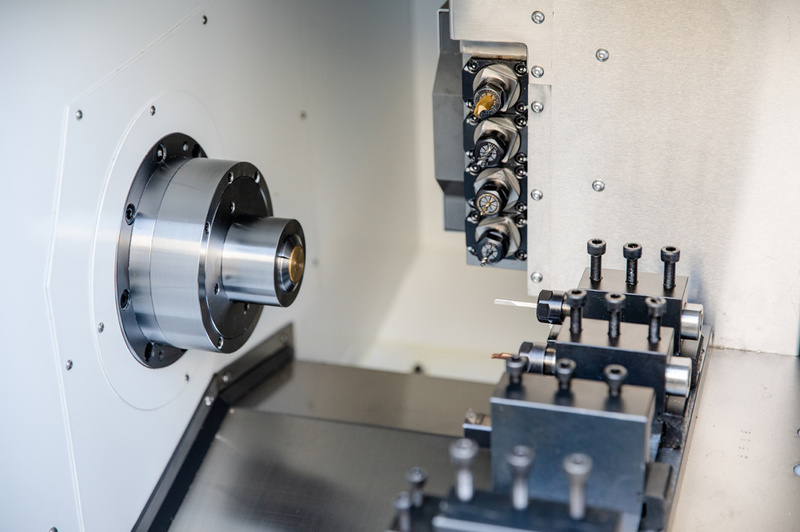

• Применяется инструмент группового типа, позволяющий выполнять различную обработку с помощью бокового приводного инструмента и осей C.
• После установки автоматического устройства подачи прутка можно реализовать автоматическую обработку.
• Большая конструкция головки резца, минимальное количество повторных ошибок при резке, высокая скорость и точность смены инструмента позволяют существенно сократить время обработки.
• Подходит для сложной, малогабаритной, точной обработки.
• Высокая жёсткость станины.

Технические характеристики

Характеристика	Значение
Модель станка	PDJ30II
Бренд	MetalCraft

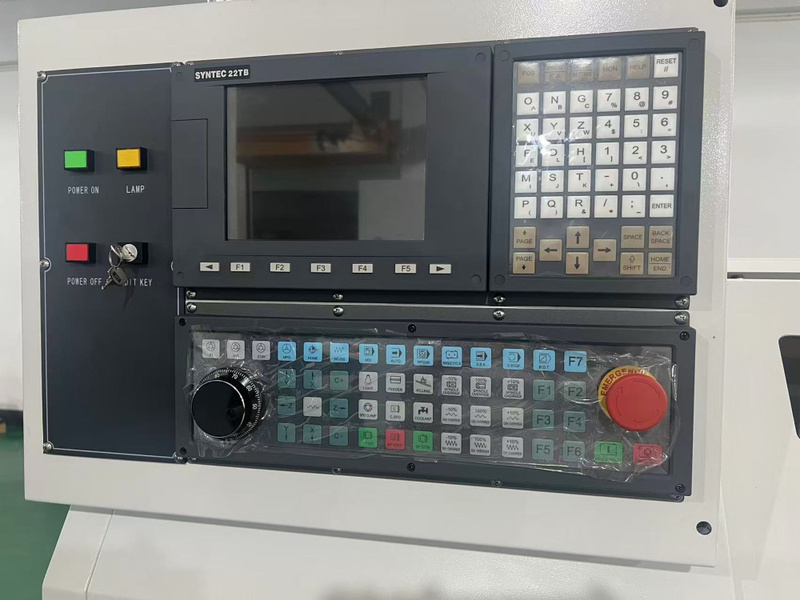

Система ЧПУ	SYNTEC 22TB
Тип	Одношпиндельный
Макс. диаметр над станиной, мм	Ø300
Макс. диаметр над суппортом, мм	Ø130
Макс. длина точения, мм	100
Макс. длина обработки с направляющей втулкой, мм	100
Диаметр обрабатываемого прутка, мм	Ø 30
Скорость подачи, м/мин	18 (X/Z)
Ход по оси X / Z / Y, мм	320 / 270 / -
Точность позиционирования, мм	±0.002
Точность повторного позиционирования, мм	≤0.003
Мощность двигателя шпинделя, кВт	4.2
Диаметр отверстия шпинделя, мм	Ø31
Макс. диаметр прутка, мм	Ø30
Макс. скорость вращения шпинделя, об/мин	6000
Макс. диаметр нарезаемой резьбы главного шпинделя	M8
Макс. диаметр сверления главного шпинделя, мм	Ø 10
Макс. диаметр обработки главного шпинделя, мм	Ø 31
Мощность главного шпинделя, кВт	4.2
Количество инструментов	8
Размер инструмента, мм	▢ 16 x 16
Число осей управления, шт.	2
Напряжение электропитания, В	380
Габаритные размеры станка (Д x Ш x В), мм	1490 × 1420 × 1680
Масса MetalCraft PDJ30II станка, кг	1500
