lКромкооблицовочный станок KDT KE-706BHT предназначен для точного, высокоскоростного облицовывания прямолинейных кромок заготовок как для производств, работающих по индивидуальным заказам, так и в крупносерийном формате с возможностью быстрой перенастройкой узлов на разную толщину кромки с пульта управления, а также быстрого перехода между несколькими типа клея и минимизацией затрачиваемого времени на обслуживание клеенаносящих систем, в том числе при работе с PUR-клеями.
Схема обработки
Прифуговка
Клеевой узел
Торцовка
Снятие свесов
Обкатка углов
Радиусная цикля
Клеевая цикля
Полировка
Паз
Отличительные особенности
Скорость подачи: 15-24 м/мин;
CЕРВОперенастройка на разную толщину кромки с пульта управления;
Тонкая настройка агрегатов с ПУ станка с шагом 0,01 мм благодаря сервоприводам;
Одномоторный узел раунд для оптимального функционала;
Надежные и проверенные сервоприводы компании Delta (Тайвань);
Продукция компании Delta широко представлена в России;
Прижимная балка с V-образным ремнем благодаря увеличенному пятну контакта с поверхностью заготовки, гарантирует ее точное позиционирование на всех этапах обработки кромки и позволяет работать с «деликатными» поверхностями;
Двухмоторный узел раунд работает на скорости станка 20 м/мин;
Узел радиусной цикли оснащен мультирадиусным инструментом для достижения максимального качества обработки кромки;
Верхняя быстросменная клеевая ванна, подходит как для ЭВА, так и для ПУР клея;
Управление обрабатывающими агрегатами по путевым точкам и энкодеру;
Лампа нагрева торца заготовки;
На станке установлены два узла нанесения технологических жидкостей: o разделительной и очищающей;
Механизм подъема/опускания прижимной траверсы с электроприводом для быстрой настройки на необходимую толщину заготовки;
Автоматические системы смазки цепи транспортера и направляющих узла торцовки;
Индивидуальный частотный преобразователь для каждого рабочего узла;
Освещение в защитной кабине;
Двигатель транспортера мощностью 3,7 кВт обеспечивает равномерную подачу заготовок;
Для безопасности станок оборудован электронной системой блокировки двери кабины.
Особенности станка
Особенности модели KDT KE-706BHT
Скорость подачи: 15-24 м/мин;
СЕРВОперенастройка с ПУ на любую кромку;
Верхняя клеевая ванна;
Прифуговка,
Конструктивные преимущества
СТАНИНА
Станина кромкооблицовочного станка KDT KE-706BT представляет из себя цельносварную конструкцию в виде короба с ребрами жесткости и гарантированной точностью сборки всего станка с высокой ресурсоемкостью конструкции в течении длительного срока эксплуатации.
каждый элемент выполнен из толстостенного листа металла;
раскрой листов металла осуществляется на станках лазерной резки с ЧПУ;
высокоточная сварка осуществляется роботизированными комплексами;
отжиг в специальной печи для снятия внутренних напряжений;
сверлильно-фрезерная обработка на тяжелых портальных обрабатывающих центрах за одну установку.
ДВА УЗЛА НАНЕСЕНИЯ ТЕХНОЛОГИЧЕСКИХ ЖИДКОСТЕЙ
На верхнюю и нижнюю пласти заготовки для качественного удаления остатков клея и стружки.
- разделительная перед прифуговкой,
- очистительная перед полировкой
особенно необходимы для работы с ПУРом;
для каждой пласти заготовки свои форсунки и емкости для жидкостей;
на каждой форсунке настройка напора и количества распыляемой жидкости;
все емкости удобно расположены на станине станка в специальных креплениях;
включение/выключение узла с ПУ станка.
УПРАВЛЕНИЕ СТАНКОМ
Управление станком осуществляется с помощью сенсорного пульта управления.
автоматическая перенастройка агрегатов на разные толщины кромки;
отдельная программа для каждой кромки;
12 программ на главном экране;
диагональ 21,5 дюймов;
промышленный компьютер на базе Windows;
независимое управление каждым агрегатом;
интерфейс интуитивно понятен, прост и удобен в эксплуатации;
не требуют специальных навыков и продолжительного обучения для работы;
система управления русифицирована;
защитный кожух минимизиирует возможность механического повреждения;
кнопка аварийной остановки станка;
дистанционное подключение к станку;
клавиатура и мышка в комплекте;
удобная полка для клавиатуры и мышки.
V-ОБРАЗНЫЙ РЕМЕНЬ
V-образный ремень вместо роликов
большое пятно контакта с заготовкой;
не оставляет следов на пласти заготовки;
точное и надежное позиционирование заготовки на всех этапах обработки кромки;
не повреждают поверхность заготовки, даже в случае наличия деликатных материалов.
УЗЕЛ ПРЕДВАРИТЕЛЬНОГО ФРЕЗЕРОВАНИЯ
Узел предварительного фрезерования подготавливает поверхность торца заготовка.
убирает «ступеньку» от подрезной пилы, сколы и прочие дефекты;
позволяет добиться абсолютно гладкой и строго вертикальной поверхности торца;
точная настройка величины съема с ПУ станка сервоприводом
оснащен двумя высокочастотными двигателями;
мощность 2х3,7 кВт;
алмазными фрезы ⌀125х40 мм;
включение/ выключение узла с ПУ станка;
опционально доступен инструмент с рабочей высотой 60 мм.
ЛАМПА ДЛЯ НАГРЕВА ТОРЦА ЗАГОТОВКИ.
особенно актуальна при низкой температуре в помещении или при колебаниях температуры заготовок;
на подогретой заготовке клей остывает медленнее;
способствует уменьшению толщины клеевого шва;
обдувочные сопла дополнительно удаляют с торца заготовки пыль после узла прифуговки;
минимизация вероятности отклеивания кромки;
снижение вероятности рекламации;
управляется и настраивается с ПУ станка.
КЛЕЕНАНОСЯЩИЙ УЗЕЛ
Клеенаносящий узел подходит как для работы с ЭВА, так и с ПУР-клеями.
быстрый и удобный переход между разными типами клея;
состоит из трех связанных между собой ключевых элементов:
верхняя быстросменная клеевая ванна;
верхний бункер-предплавитель;
нижний бункер большой вместительности;
каждый элемент по отдельности настраивается и управляется с ПУ станка.
ПРЕСС ГРУППА
Пресс группа для приклеивания кромки.
точная настройка на толщину кромки с ПУ станка сервоприводом;
включает в себя 4 прикатных ролика;
давление роликов, гарантирует равномерное распределение усилия на кромку;
первый (основной) ролик приводной, с увеличенным диаметром и с механизмом (скребком) очистки от остатков клея;
второй ролик прямой, осуществляет давление по всей толщине торца заготовки;
третий и четвертый ролики конической формы, сосредоточены на нижнем и верхнем участках торца заготовки;
ролики закрыты защитным кожухом;
каждый ролик имеет свой независимый ход.
УЗЕЛ ТОРЦЕВОЙ ОБРЕЗКИ
Узел торцевой обрезки осуществляет чистовое снятие свесов кромки с переднего и заднего торца заготовки.
два высокочастотных электродвигателя мощностью по 0,37 кВт каждый;
автоматически порт смазки направляющей - ресурс направляющих заметно увеличен;
цикл смазки полностью настраивается с ПУ:- минимум временных затрат на обслуживание узла;
смена угла поворота пил 0-15 град с ПУ;
перемещение по линейной направляющей;
включение/выключение узла с ПУ станка;
для удаления обрезков узел оснащен аспирационным кожухом.
ФРЕЗЕРНЫЙ УЗЕЛ
Фрезерный узел осуществляет чистовое снятие свесов кромки с верхней и нижней пластей заготовки с одновременным профилированием радиуса или фаски.
точная настройка на толщину кромки с ПУ станка сервоприводом;
плавающие горизонтальные дисковые копиры большого диаметра, для точного отслеживания неровностей на заготовке и предотвращения появления брака во время фрезерования свесов;
два высокочастотных электродвигателя мощностью по 0, 75 кВт каждый;
нестинговые копиры сверху и снизу;
для более качественной работы копиров подшипники и втулки вставляются в них в специальных автоматических станках;
две радиусные фрезы Z3 в комплекте;
включение/выключение узла с ПУ станка;
для удаления обрезков узел оснащен аспирационными кожухами.
УЗЕЛ РАУНД
Узел раунд для контурной обкатки углов и их скругления.
перенастройка на две толщины кромки с ПУ станка;
два высокочастотных электродвигателя мощностью по 0,3 кВт каждый;
узел работает на скорости 20 м/мин;
две радиусные фрезы Z6 вместо Z3 в комплекте;
возможно несколько схем работы узла;
схемы выбираются на ПУ станка;
жесткая конструкция для стабильной работы узла;
включение/выключение узла с ПУ станка;
для удаления обрезков узел оснащен аспирационными кожухами.
УЗЕЛ ПРОФИЛЬНОЙ (РАДИУСНОЙ) ЦИКЛИ
Узел профильной (радиусной) цикли удаляет кинематическую волну после фрезерного узла в результате чего верхний и нижней радиус кромки получает ровную обработанную поверхность.
точная настройка на толщину кромки с ПУ станка сервоприводом;
плавающие горизонтальные дисковые копиры, для точного отслеживания неровностей на заготовке и предотвращения появления брака во время циклевания;
нестинговые копиры сверху и снизу;
для более качественной работы копиров подшипники и втулки вставляются в них в специальных автоматических станках;
включение/выключение узла с ПУ станка;
для удаления обрезков узел оснащен аспирационными кожухами.
УЗЕЛ ПЛОСКОЙ (КЛЕЕВОЙ) ЦИКЛИ
Узел плоской (клеевой) цикли удаляет излишки клея и микронеровности в месте приклеивания кромки к заготовке.
снащен двумя твердосплавными прямыми ножами;
повышение качества облицовки заготовки кромкой;
комбинированные копиры (роликовый-плоский-роликовый) исключают повреждение торца заготовки при контакте с узлом;
эстетический вид клеевого шва;
включение/выключение узла с ПУ станка.
УЗЕЛ ПОЛИРОВКИ
Узел полировки осуществляет очистку пластей заготовки и полирует профиль кромки.
два высокочастотных электродвигателя мощностью по 0,37 кВт каждый;
придает кромке финишный блеск и возвращает ей естественный цвет;
два тканевых диска с большим пятном контакта;
защитные кожухи для безопасности;
включение/выключение узла с ПУ станка.

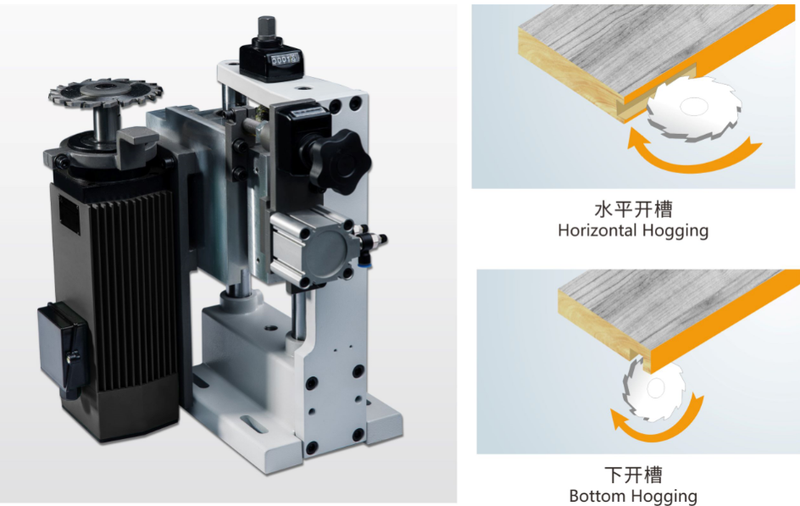

ПАЗОВАЛЬНЫЙ УЗЕЛ
пропил паза в нижнюю пласть заготовки;;
операция пазования не требует дополнительного времени;;
скорость станка при работающем узле – 20 м/мин;
мощность двигателя 3,7 кВт;;
максимальное расстояние от края заготовки до края пазовой пилы – 25 мм;.
регулировка по глубине паза и дистанции от края заготовки цифровыми счетчиками;.
узел оснащен пилой с шириной пропила 6 мм;.
только сквозной паз;
узел зафиксирован в одном положении;
другие положения узла (сверху, в торец) доступны опционально;
включение/выключение узла с ПУ станка;
для удаления обрезков узел оснащен аспирационным кожухом;
