Автоматический кромкооблицовочный станок с серво-перенастройкой основных узлов ADVANTAGE 5000RF SERVO

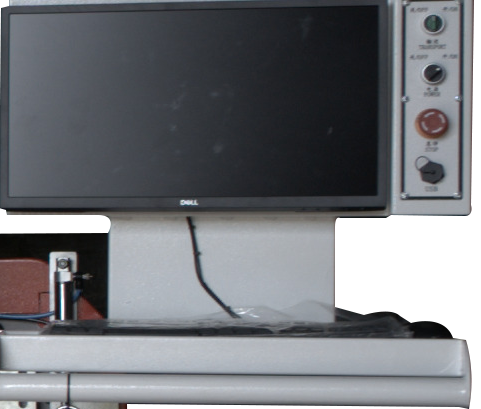

Станки ADVANTAGE EVO оснащены центральным пультом управления. C пульта осуществляется запуск всех агрегатов, диагностика ошибок, подсчет количества произведенной продукции, точная настройка узлов через логически управляемы контроллер. Так же система позволяет настроить станок с высокой точностью срабатывания узла предварительной торцовки свес ADVANTAGE 5000RF SERVOов, что позволяет значительно экономить расходование кромочного материала. Так же с пульта программируются технологические перерывы, в работе оборудования с автоматическим контролем температуры.

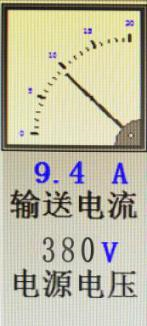

Автоматическое отслеживание напряжения в режиме реального времени

Подсчет количества деталей и длина приклеенной кромки в метрах за день

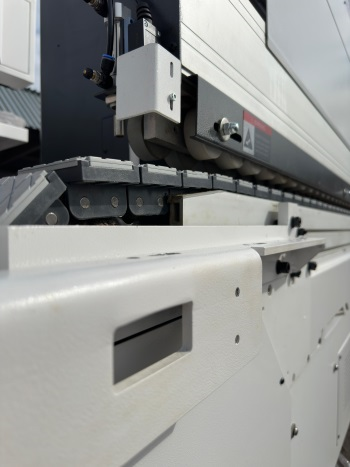

С нижней стороны сегментированный цепной транспортёр с прорезиненными башмаками. С верхней части холостые не приводные, гладкие, прорезиненные ролики, расположенные в 2 ряда. Позволяют подавать деталь без смещения по всей линии обработки.

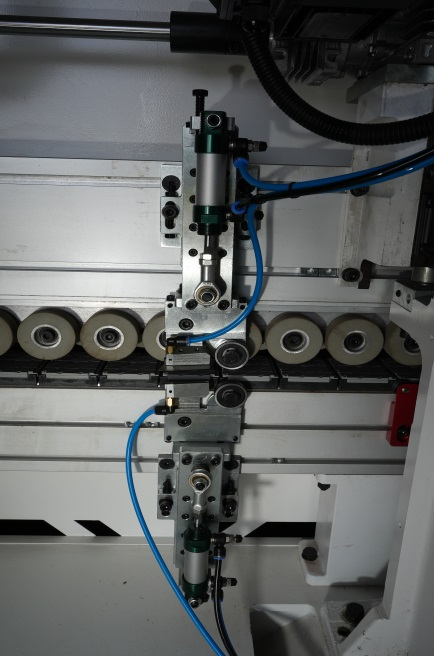

Позиционирование прижимной балки происходит быстро, а параметры можно регулировать в соответствии с требованиями, что экономит время и повышает эффективность

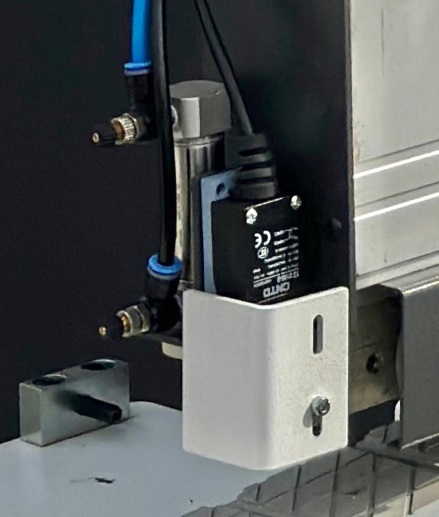

На входе станка установлена двойная система защиты от неправильных действий оператора: Автоматический ограничитель интервала подачи деталей в зону обработки (позволяет защитить несвоевременное срабатывание узлов) Концевой защитный выключатель, который останавливает систему подачи при попытке обработать деталь с высотой превышающей установленную. Все это позволяет предотвратить выход из строя оборудования, узлов и механизмов в результате человеческого фактора

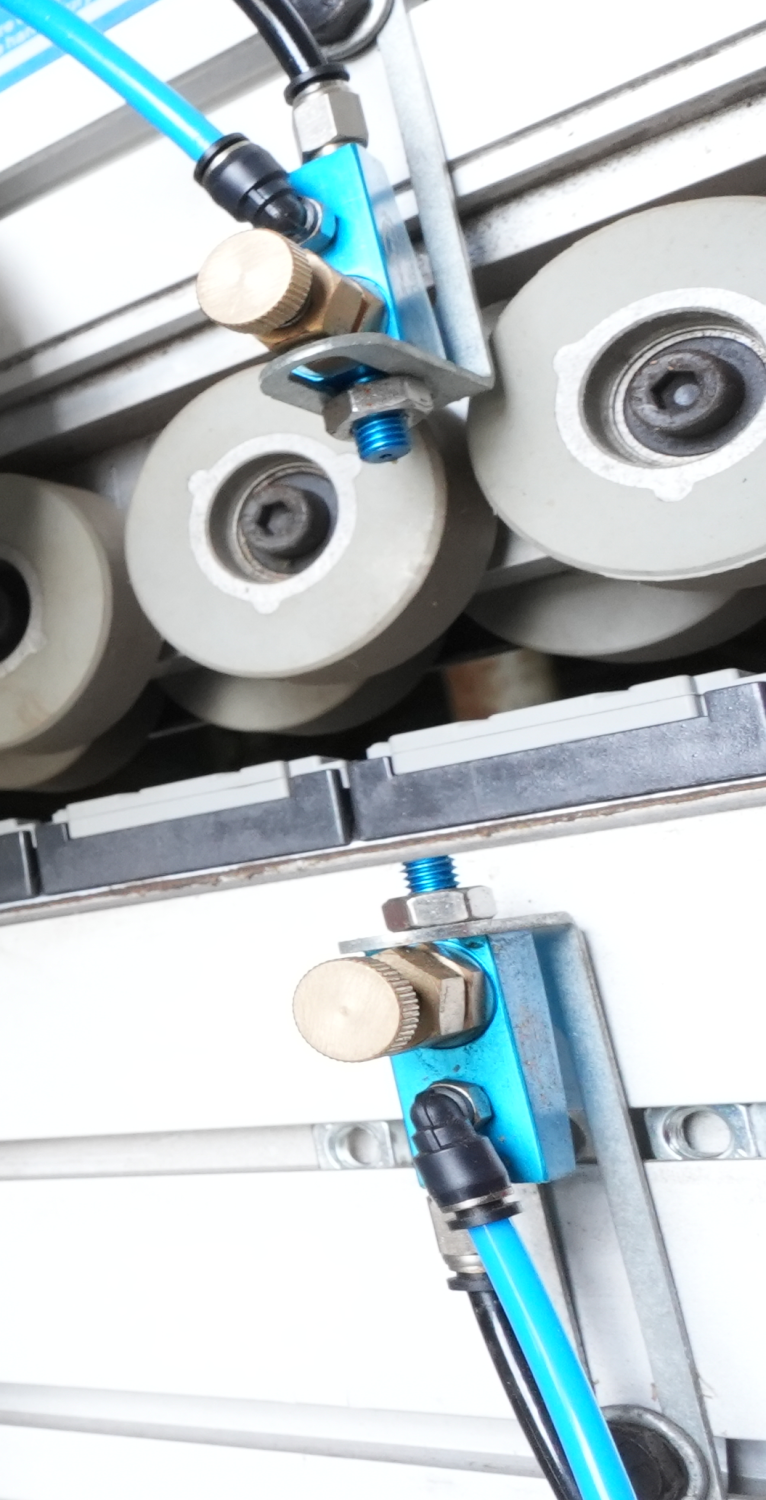

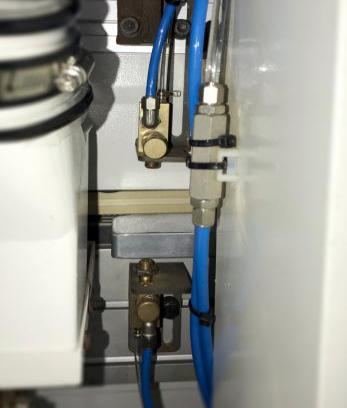

Распыление антиадгезионной жидкости после предварительного фрезерования позволяет эффективно предотвратить избыточное нанесение горячего расплава во время процесса кромкооблицовки и загрязнение поверхности заготовки, а также снизить нагрузку на последующие работы по очистке.

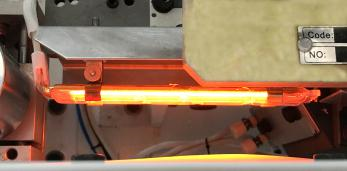

Подогрев торца заготовки улучшает приклеивание кромки, особенно в холодное время года

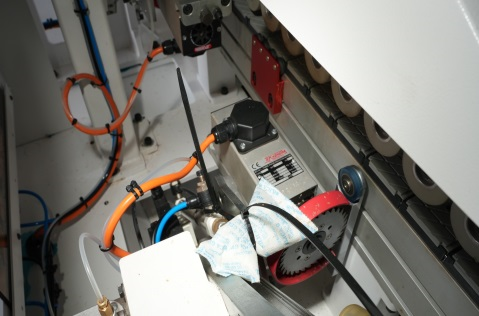

Узел предварительной фрезеровки оснащается алмазным инструментом 1003048(H)mm компании LEUCO (Германия). Также до и после фрезе установлены щетки для очистки детали, и обдувом заготовки на выходе перед нанесением клея на деталь. Это позволяет улучшить адгезию и соответственно качество приклеивания кромочного материала на заготовку.

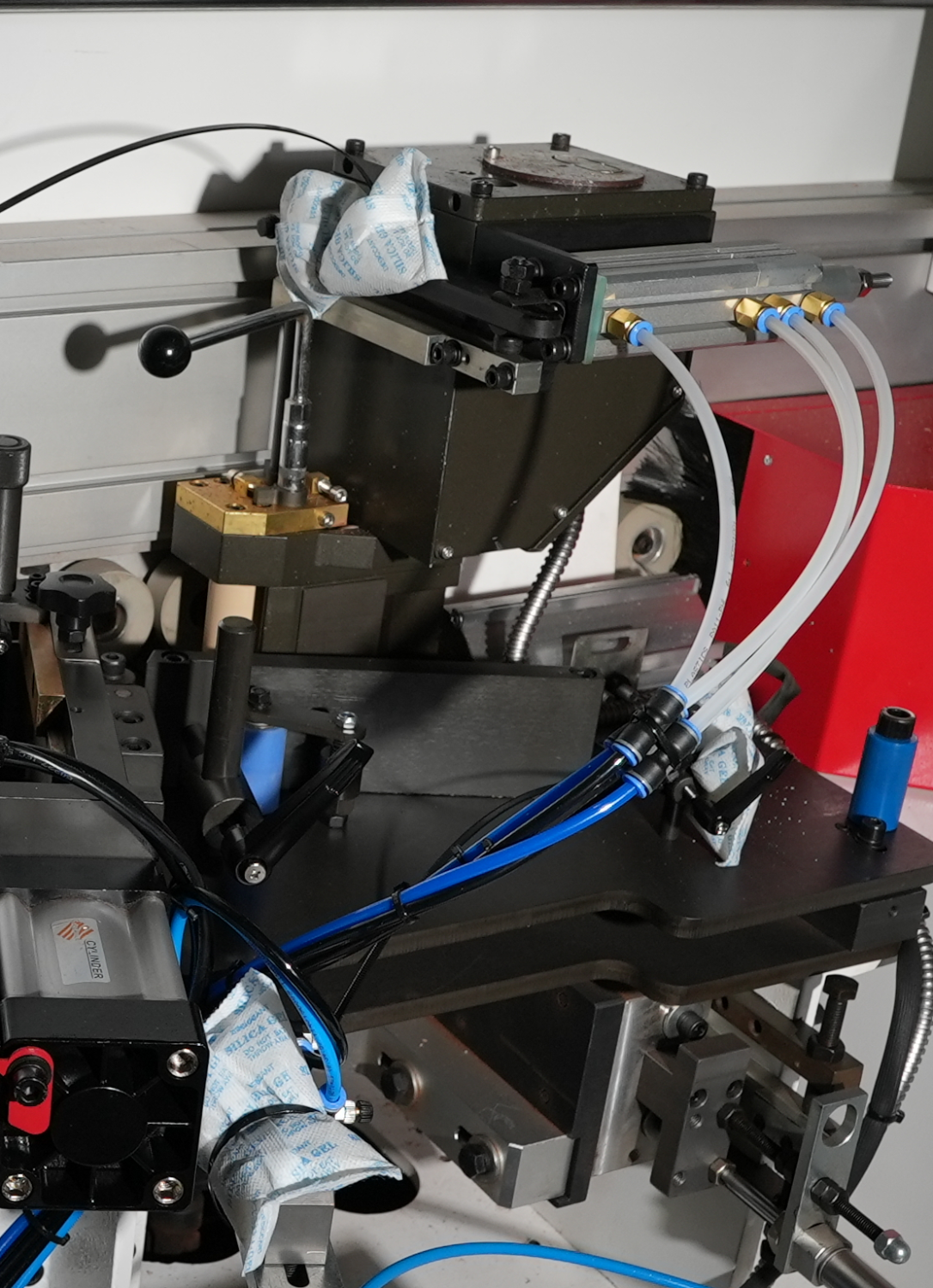

Позволяет производить быструю смену типа или цвета применяемого клея. Эта клеевая ванна поставляется взамен устанавливаемой в стандартной конфигурации. Специальная компактная конструкция, сокращающая количество расплавленного клея, приготовленного для нанесения на заготовку, с целью максимального сохранения его качественных характеристик, антиадгезионное покрытие для клея ЭВА или PUR *. *Необходимо регулярно чистить клеевую ванну после использования PUR.

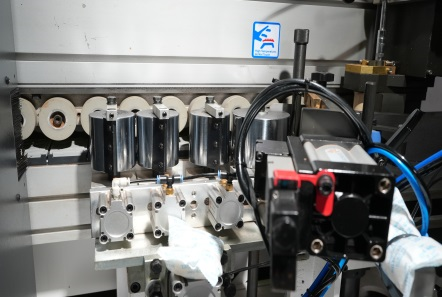

Пресс группа состоит из 4 роликов. Первый ролик моторизированный, все остальные допрессовочные. 2 ролика конические, сосредоточены на нижнем и верхнем участках детали, последний ролик цилиндрический. Давление на пресс группе задается с помощью пневматики, что гарантирует равномерное распределение усилий на кромку во время приклеивания. На всех роликах установлены специальные скребки для удаления остатков клея.

Состоит из двух дисковых пил перемещающихся по разнесенным призматическим направляющим с линейными подшипниками. Узел способен обрабатывать деталь с высокой точностью на скорости до 23 м/мин. Привод осуществляется двумя Итальянскими двигателями TEKNOMOTOR по 0,35кВт и частотой вращения 12 000 об/мин. Прорезиненные копировальные ролики предотвращают повреждение края детали. Призматическая направляющая оснащена центральным портом смазки.

Узел расположен независимо на станине. Оснащен двумя высокочастотными двигателями TEKNOMOTOR (Италия) по 0,55 кВт и частотой вращения 18 000 об/мин. Диапазон обрабатываемой кромки по толщине – от 0,4 до 3мм. Настройка узла на толщину механическая, по счетчикам. Регулировка верхнего двигателя и нижнего независимая. Ориентировочное время перенастройки узла по толщине – 20-40 сек. Направляющие осевого перемещения – цилиндрические. Прижим копиров к детали – механический. Копировальные диски диаметром 180мм позволяет идеально повторять плоскость обрабатываемой детали, а за счет повышенной площади соприкосновения – мягко реагировать не небольшие неровности.

Состоит из двух независимых двигателей TEKNOMOTOR (Италия) по 0,37 кВт и частотой вращения 18 000 об/мин. Узел расположен на станине. Настройка узла механическая, на один тип кромки по толщине. Узел работает в 4-х режимах, независимо по каждому углу, запускаемых с центрального пульта управления. Это позволяет обрабатывать не только кромку ДСП с 4х сторон, а так же столешницы, и постформинг

Узел оснащен двусторонними циклевочными ножами. Копировальные диски диаметром 180мм позволяет идеально повторять плоскость обрабатываемой детали, а за счет повышенной площади соприкосновения – мягко реагировать не небольшие неровности

Оснащен плоскими двумя скребковыми ножами (верх/низ) для удаления излишков клея. Каждый агрегат (верх/низ) имеет 3 копировальных ролика, по 2 меньшего диаметра на входе и выходе, и большого диаметра по центру (в зоне обработки). Это позволяет осуществлять плавный заход узла на деталь и идеально повторять плоскость обрабатываемой детали в зоне резания, а за счет повышенной площади соприкосновения – мягко реагировать не небольшие неровности. Включение/выключение узла осуществляется с пульта.

Удаляет возможные загрязнения и помогает лучше обработать деталь в зоне полировки.

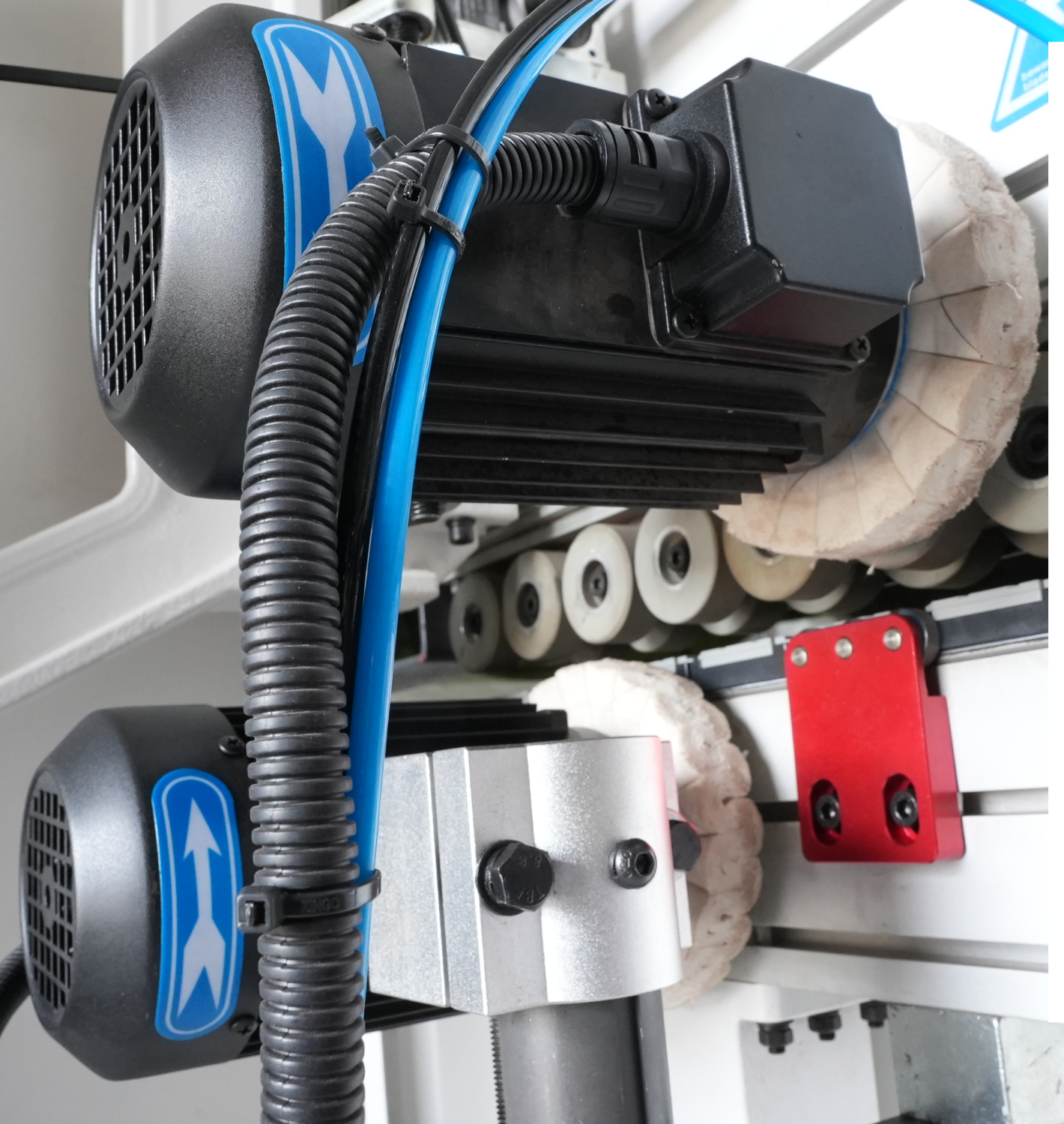

Два независимых двигателя по 0,37 кВт, с частотой вращения 1400 об/мин. Независимая регулировка высоты и угла – позволяет вы- полнить оптимальную настройку станка
