Автоматический рельефно-шлифовальный станок KDT PM6-1000

ШЛИФОВАЛЬНЫЙ СТАНОК

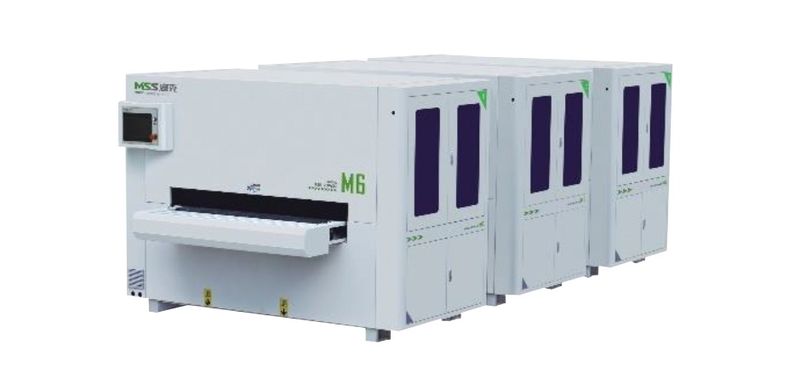

Автоматический рельефно-шлифовальный станок проходного типа KDT PM6-1000

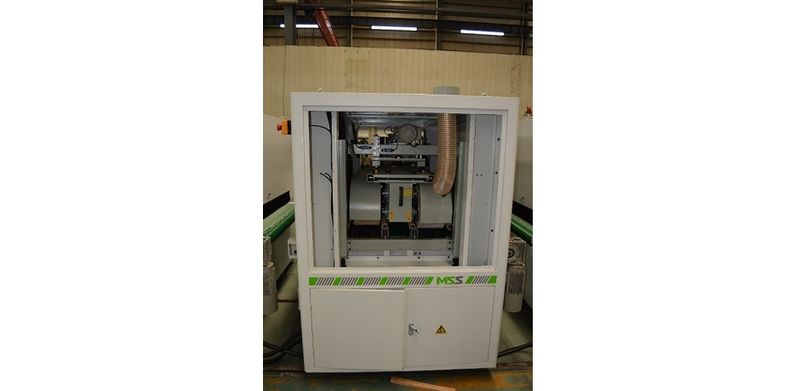

СТАНИНА

Станок составлен из 3х отдельных модулей. Каждый модуль имеет свою станину.

Станина жёсткая, виброустойчивая, электросварная из стальных труб и профилей, толщиной 15-20 мм. Служит опорой для ленточного конвейера, несущей рамы рабочих шлифовальных агрегатов и защитных кожухов, открывающихся с обеих сторон по всей длине станка.

МОДУЛЬ

Каждый модуль оснащен сдвоенным агрегатом одного вида:
- либо орбитальный (дисковый) агрегат V2.
- либо поперечный (барабанный) агрегат H2.
- либо продольный «спиральный» (2х-вальный) агрегат R2.

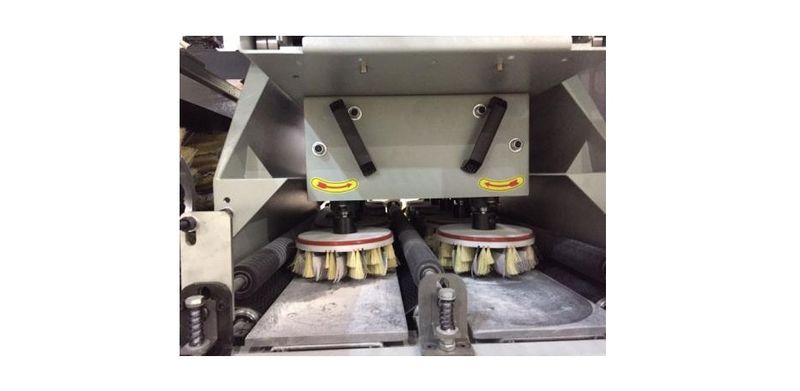

ОРБИТАЛЬНЫЙ АГРЕГАТ, V2

Шлифовальный агрегат на входе станка, состоит из двух групп щёточных дисков (5+5).

На торцах дисков, в пазах типа «ласточкин хвост», установлены группы абразивных шлифовальных элементов. Диски имеют левое и правое вращение, а сам агрегат совершает возвратно-поступательное движение поперёк движения подачи (осцилляция). За счёт сложной, многофакторной, траектории движения хорошо шлифует все элементы профиля.

Агрегат имеет независимые от других агрегатов настройки по высоте и частоте вращения.

Частота вращения дисков – 90-360 об/мин.

ПОПЕРЕЧНЫЙ АГРЕГАТ, H2

Шлифовальный агрегат имеет две группы щёточных барабанов (3+3).

Барабаны имеют разнонаправленное вращение, а вес KDT PM6-1000ь агрегат поперечно осциллирует относительно направления подачи.

Узел позволяет шлифовать поперечные и диагональные элементы рельефа, различной глубины и сложности.

Агрегат имеет независимые от других агрегатов настройки по высоте и частоте вращения.

Частота вращения барабанов –90-360 об/мин.

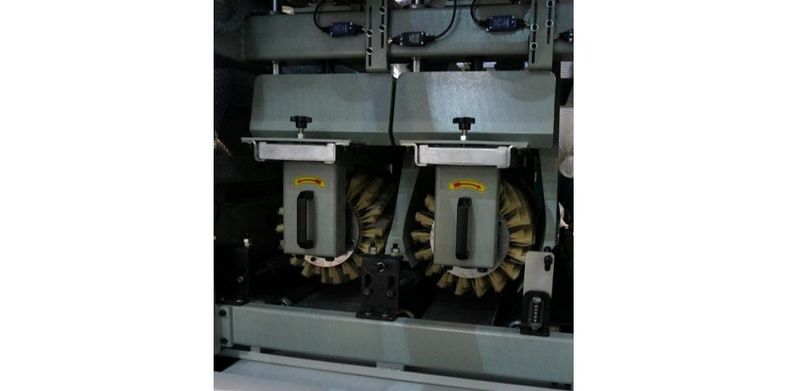

ПРОДОЛЬНЫЙ «СПИРАЛЬНЫЙ», R2

Шлифовальный агрегат имеет 2 щёточных вала.

Абразивный инструмент установлен по спирали.

Валы имеют разнонаправленное вращение (попутное и встречное).

Узел обеспечивает качественное шлифование продольных и разнонаправленных элементов профиля, различной глубины и сложности.

Агрегат имеет независимые от других агрегатов настройки по высоте и частоте вращения для каждого вала Частота вращения валов – 90-360 об/мин.

Диаметр шлифования до 300 мм.

ВСПОМОГАТЕЛЬНАЯ СИСТЕМА ВЫДВИЖЕНИЯ РАБОЧИХ АГРЕГАТОВ

Даёт возможность легко вывести агрегаты из внутреннего объёма станка, для удобства и быстроты замены шлифовальных элементов и технического обслуживания.

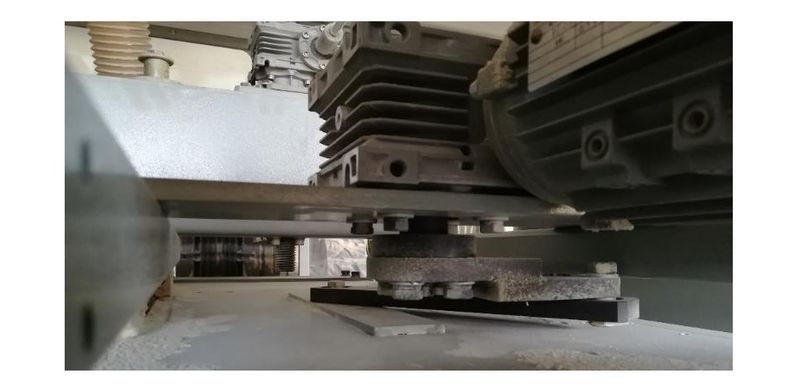

МЕХАНИЗМ ОСЦИЛЛЯЦИИ

Позволяет улучшить качество шлифования сложных профилей.

Привод механизма осцилляции происходит с помощью простого кривошипно-шатунного механизма с возможностью регулировки амплитуды.

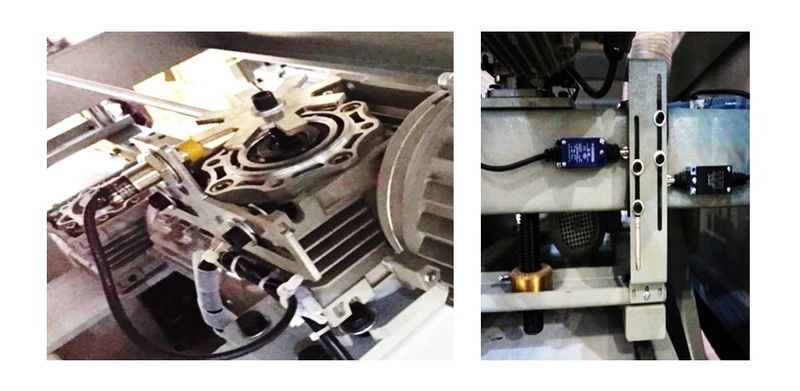

МЕХАНИЗМ НАСТРОЙКИ АГРЕГАТОВ ПО ВЫСОТЕ

Обеспечивается электроприводом по команде с пульта управления.

Крайние положения ограничиваются концевыми выключателями.

Положение считывается простым и надёжным счётчиком импульсов с помощью фотоэлемента.

Параллельность подъёма/опускания обеспечивается механически связанными редукторами.

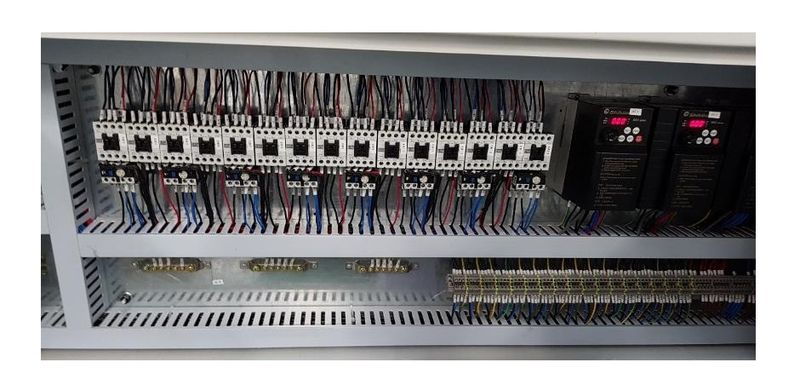

ЭЛЕКТРОШКАФ

Интегрированный в станину, пылезащищенное исполнение. Качественная сборка и комплектующие.

PLC-СИСТЕМА УПРАВЛЕНИЯ

Интегрирована в корпус станка для удобства пользования смонтирована на поворотной консоли.

На панели управления имеются кнопки общего запуска и экстренного останова.

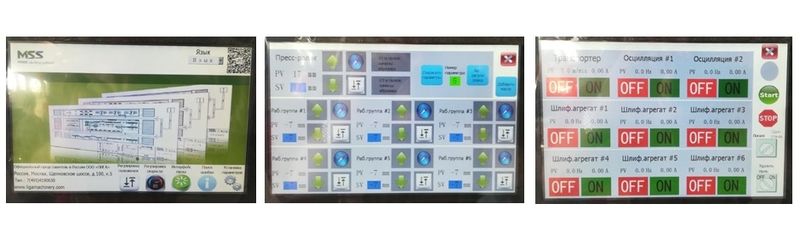

PLC с Touch-screen экраном.

Интерфейс русифицирован, понятен и не требует дополнительной квалификации от персонала.

Программное обеспечение позволяет управлять всеми рабочими параметрами: любой из узлов имеет собственную регулировку высоты положения, любой привод может быть отключён/ включён с пульта управления, отрегулирован с сохранением рабочих параметров.

Система управления обеспечивает полную диагностику всех неисправностей станка с выдачей необходимой информации.

АСПИРАЦИОННАЯ СИСТЕМА

Cистема вытяжной вентиляции с близким расположением аспирационных кожухов к каждому рабочему узлу обеспечивает надежное обеспыливание, что положительно влияет на качество обработки и работоспособность всех узлов и агрегатов.

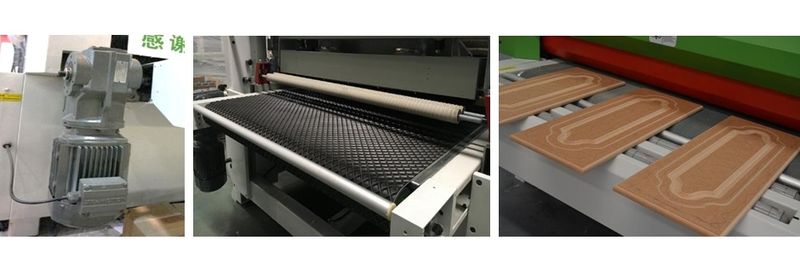

СИСТЕМА ПОДАЧИ ЗАГОТОВОК

Привод транспортёра осуществляется мотор-редуктором с бесступенчатой регулировкой скорости подачи, что позволяет подобрать оптимальные режимы шлифования для различных типов заготовок.

Профилированный резиновый ковер с механическими прижимами - роликами на всю ширину конвейера.

Для удобства укладки и снятия больших деталей, на входе и выходе станка установлены неприводные ролики.
