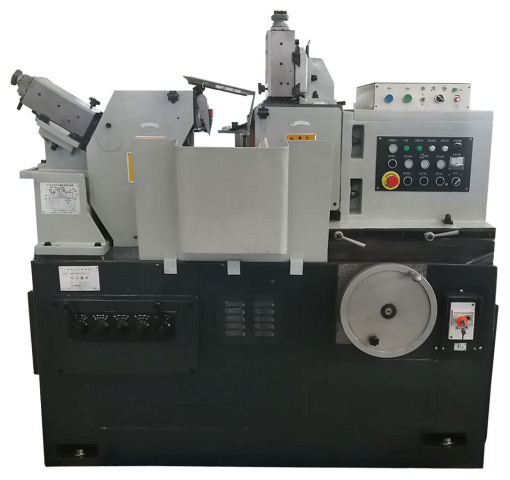

Бесцентрово-шлифовальные станки UNIVEQ UCG-4015

Код товара: 102866

Под заказ

5.0 (голосов 333 / просмотров 500)

8 495 646 13 16

sales@dvt-spb.ru

Расчет доставки

Производитель: UNIVEQ

Описание
Отзывы
Доставка

Бесцентровым шлифованием * на проход обрабатывают заготовки цилиндрической формы малых диаметров, заготовки без центровочных отверстий, тонкостенные трубки с высокой производительностью и точностью.

Бесцентровым врезным шлифованием обрабатывают:

детали с цилиндрической формой;
конической формой;
сферической и фасонной поверхностями;
ступенчатые валики;
заготовки для концевого режущего инструмента;
детали с разобщенными поверхностями.

При бесцентровом врезном шлифовании за одну операцию можно снять любой заданный припуск.

* Во время обработки ось вращения детали по факту находится выше обоих абразивных кругов, поэтому данную технологию называют бесцентровой.

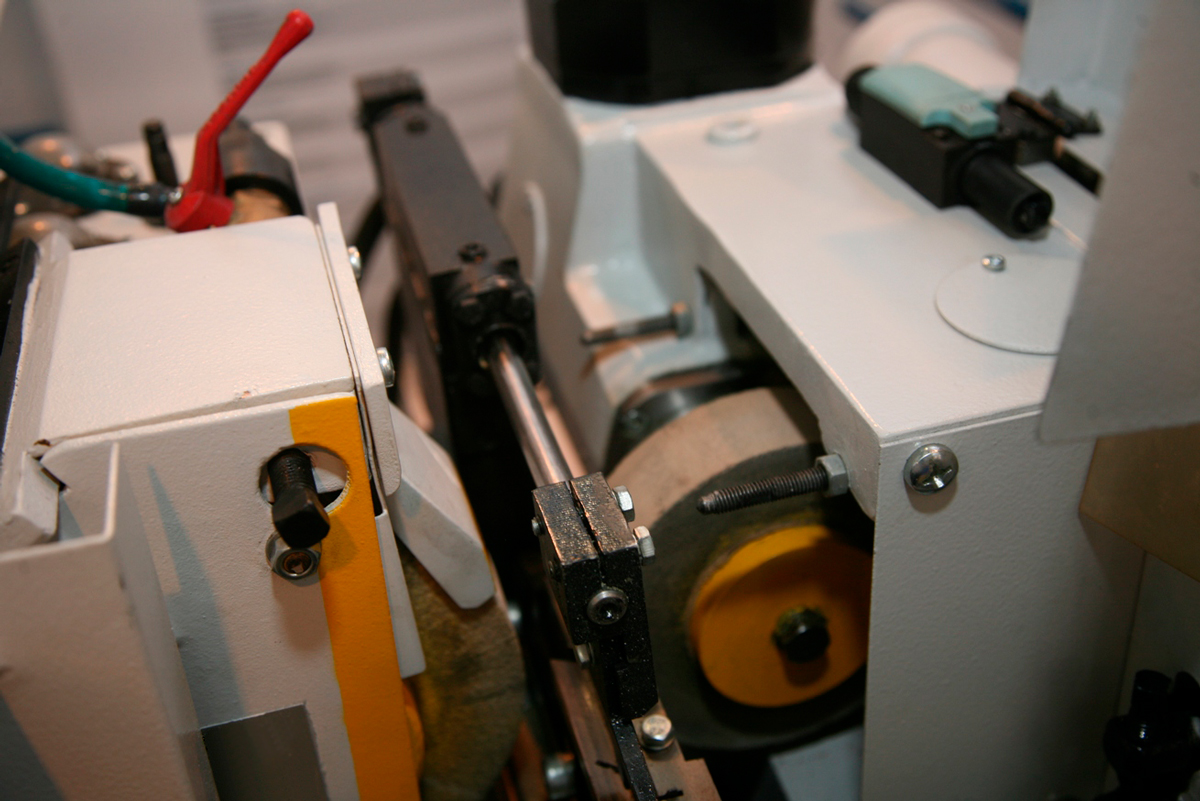

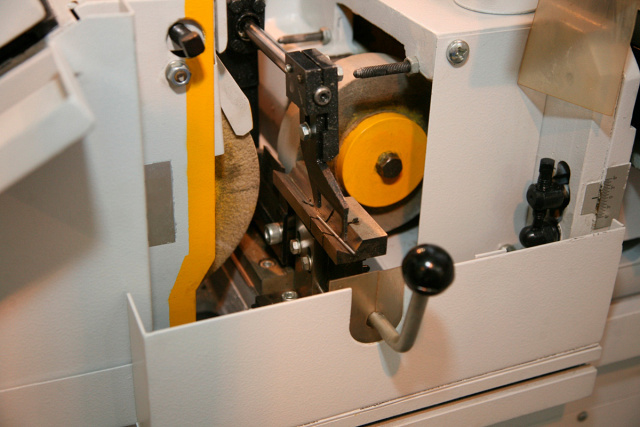

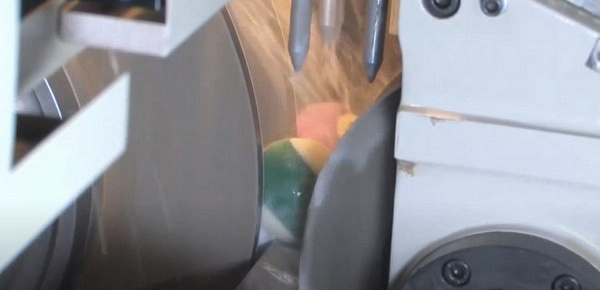

Заготовка размещается между двумя вращающимися абразивными кругами, а нижняя её часть опирается на специальный поддерживающий нож.

Один круг - направляющий вращается вокруг своей оси достаточно медленно (скорость - около 10-20 м/мин).
Другой круг - обрабатывающий - очень быстро (порядка 30-40 м/мин).

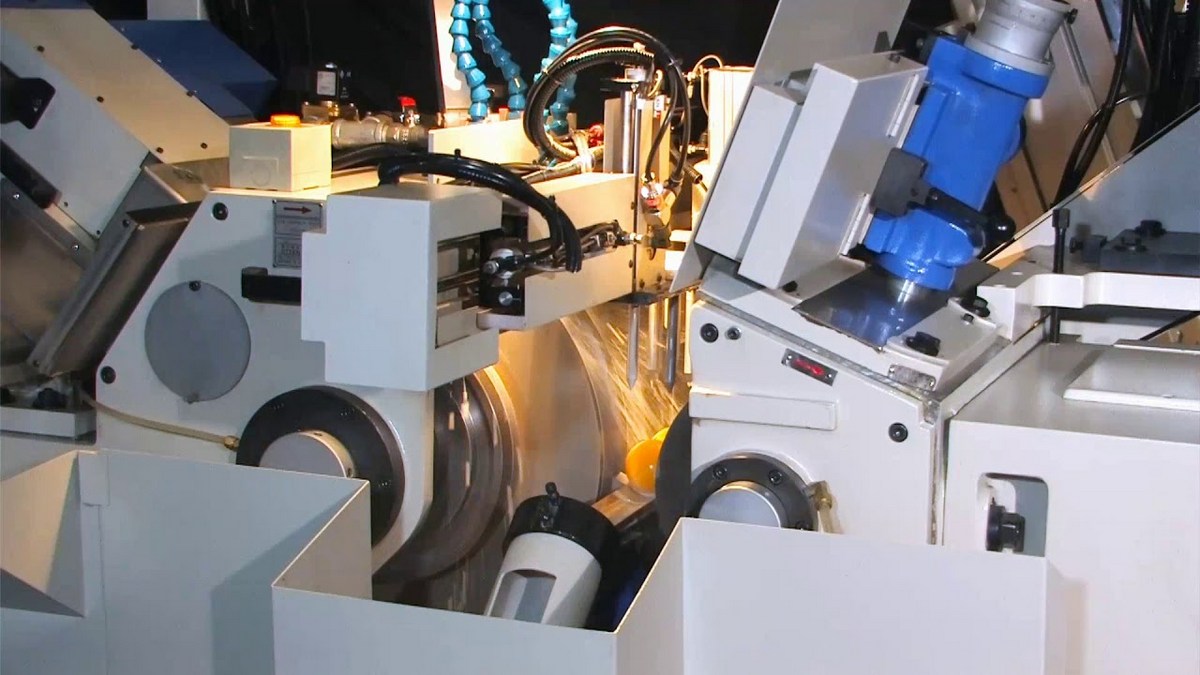

Бесцентровые шлифовальные станки эффективно применяют при обработке цилиндрических деталей малого и среднего диаметров без ограничения длины, либо тонкостенных цилиндрических деталей, а также деталей, имеющих сложные наружные профили (поршень, кулак, иглы и т.д.).

Так же станки подходят для обработки конических деталей с конусом менее 1:20. В условиях массового производства эти станки характеризуются высокой производительностью и точностью обработки.

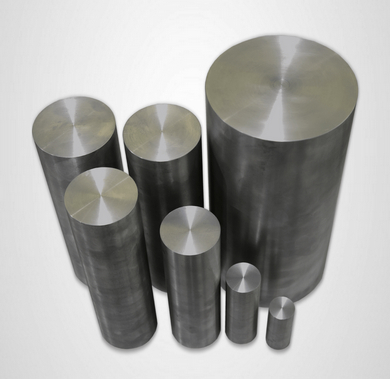

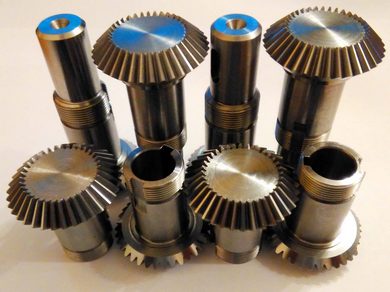

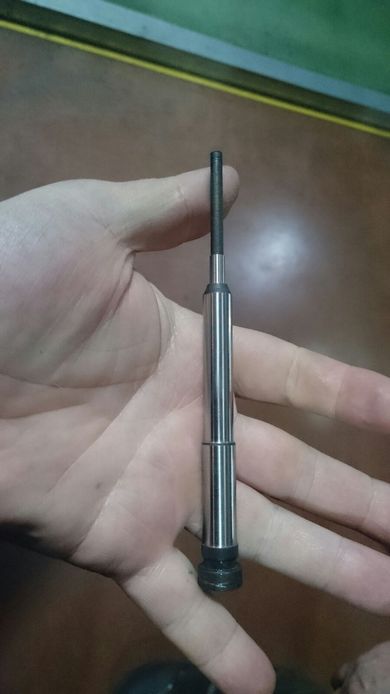

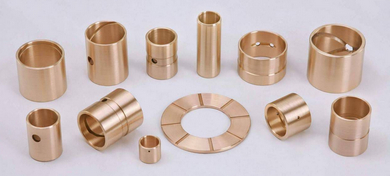

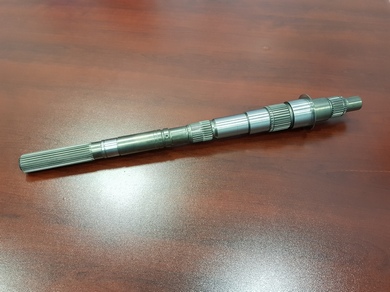

Получаемые изделия

Преимущества

Станина из чугуна марки FC-30
Высокая точность и производительность
Шероховатость 0,32 Ra
Обработка деталей с конусом менее 1:20

Конструктивные особенности

	Станина Разработана с учетом максимальной жесткости и виброустойчивости. Станина изготавливается из высококачественного чугуна марки FC-30, проходит термообработку и выдержку для снятия внутренних напряжений перед механической обработкой.
	Шпиндель шлифовального круга Установлен на гидродинамических подшипниках с обеспечение подачи масла под высоким давлением. За счет подачи масла под давлением на поверхности подшипника образуется масляная пленка, которая предотвращает износ подшипника и вала, а так же способствует высокой точности обработки с минимальным биением шпинделя.
	Шпиндель ведущего круга Установлен на подшипниках скольжения. Регулировка скорости вращения круга осуществляется бесступенчато. Опционально станок можно укомплектовать оснасткой для врезного шлифования.
