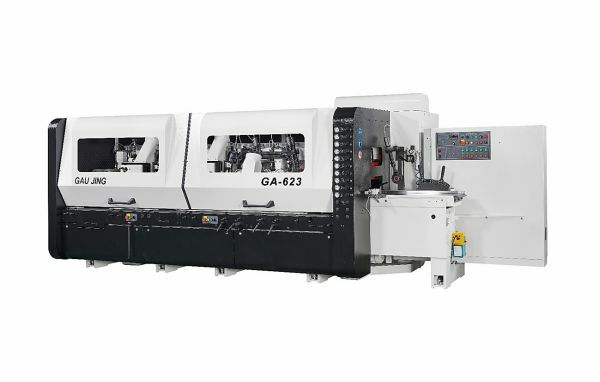

Четырехсторонние продольно-фрезерные станки Gau Jing серии GA
ПРЕИМУЩЕСТВА ПОКУПКИ СТАНКОВ LIGA
- Больше 100 единиц оборудования в наличии.
- Склад в Московской области (Лосино-Петровский)
- Склад в Москве (Щелково)
- Поможем с доставкой по РФ.
- Отгрузка в день оплаты.
НАЗНАЧЕНИЕ СТАНКОВ СЕРИИ GA
Предназначены для производства большинства погонажных изделий: вагонки, доски пола, планкена косого и прямого, палубной доски, блок-хауса, террасной доски, паркета, а так же стенового массивного и клееного бруса.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Предприятия большой и средней мощности по производству цельноламельных и сращенных погонажных изделий, клееного щита и бруса. Мебельные фабрики и столярные мастерские по производству мебели, интерьеров из массива древесины.
СХЕМА ОБРАБОТКИ
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ
Особенности станка
Особенности модели серия GA
- Ширина обработки до 230 мм
- Скорость подачи до 40 м/мин обеспечивает высокую производительность
- Опционально увеличение скорости подачи до 6-60 м/мин, 8-80 м/мин, 10-100 м/мин, 12-120 м/мин, 15-150 м/мин
- Централизованная система смазки для удобства подачи масла на все агрегаты станка
- Боковой ПНЕВМОупор напротив правого вертикального шпинделя
- Пневматический прижим массивных прижимных плит перед верхними шпинделями
- Установка гидрозажимных контропор на горизонтальных шпинделях (опция)
- Установка джойнтеров для прямых и профильных ножей (опция)
- Увеличение мощности всех шпинделей (опция)
- Увеличение мощности двигателя подачи (опция)
- Увеличение частоты вращения шпинделей (опция)
- Увеличение универсального шпинделя (опция)
Конструктивные преимущества
 | МАССИВНАЯ СТАНИНАПроходит специальную термическую обработку для снятия внутренних напряжений металла. Инновационная технология гарантирует максимальную жесткость, стабильность и долговечность станины, полностью исключает возможность возникновения вибрации даже при работе на высоких скоростях подачи или обработке массивных заготовок. |
 | УСИЛЕННЫЕ КРЕСТОВИНЫ КАРДАНОВ И МАССИВНЫЕ РЕДУКТОРЫУ станка колоссальный запас прочности для максимальных нагрузок и режимов работы. Привод подачи передающий крутящий момент на вальцы подачи через мощные редукторы и усиленные карданы. Скорость подачи может быть установлена в соответствии с рабочими требованиями. |

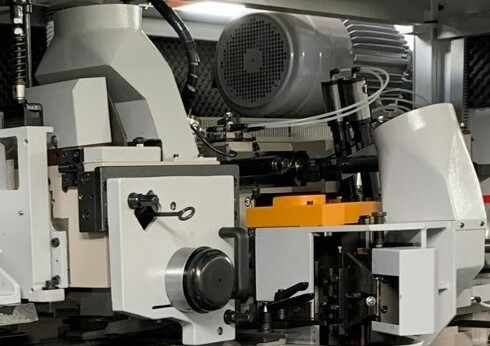

 | ВЫСОКОСКОРОСТНЫЕ ПРЕЦИЗИОННЫЕ ДИНАМИЧЕСКИ СБАЛАНСИРОВАННЫЕ ШПИНДЕЛИОтвечают всем требованиям автоматизированного современного производства, проходят обязательную предварительную обкатку перед установкой на станок, маркировку, балансировку. Шпиндели собраны на базе самых точных в мире подшипников извес Gau Jingтной фирмы NACI (Япония). |
 | ИНВЕРТОРСтанок оснащен бесступенчатой регулировкой скорости подачи. |

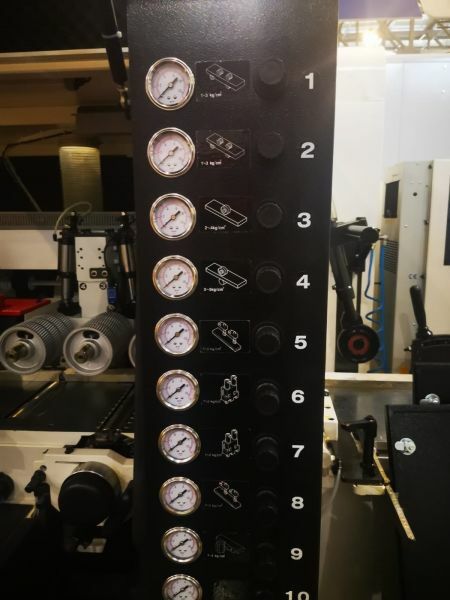

 | УПРАВЛЕНИЕ ПНЕВМАТИЧЕСКИМИ ПРИЖИМАМИСтанок оснащен регуляторами, с помощью которых управляются все прижимы (ролики, прижимные плиты и боковые прижимы). Это обеспечивает безупречное позиционирование заготовки в процессе обработки в каждой зоне. |

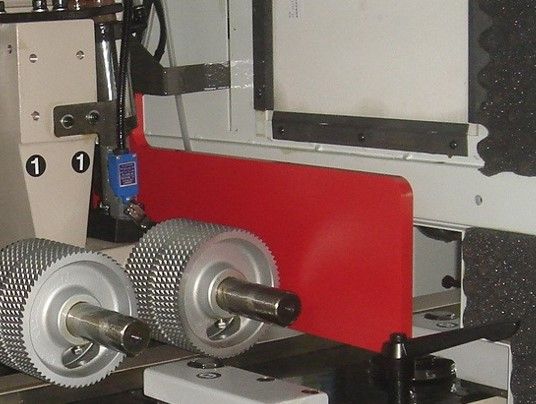

 | БОКОВОЙ ПНЕВМОУПОРРасположен напротив первого вертикального шпинделя, оптимально распределяет давление на заготовку. Значительно сокращается время настройки на ширину детали. |
 | УПРАВЛЕНИЕ ПРИЖИМНЫМИ ПЛИТАМИ ПЕРЕД ВЕРХНИМИ ШПИНДЕЛЯМИПрижим массивных прижимных плит перед верхними шпинделями происходит при помощи пневмоцилиндров. Регулировка происходит с передней панели и не требует остановку станка. Сокращает время настройки. |

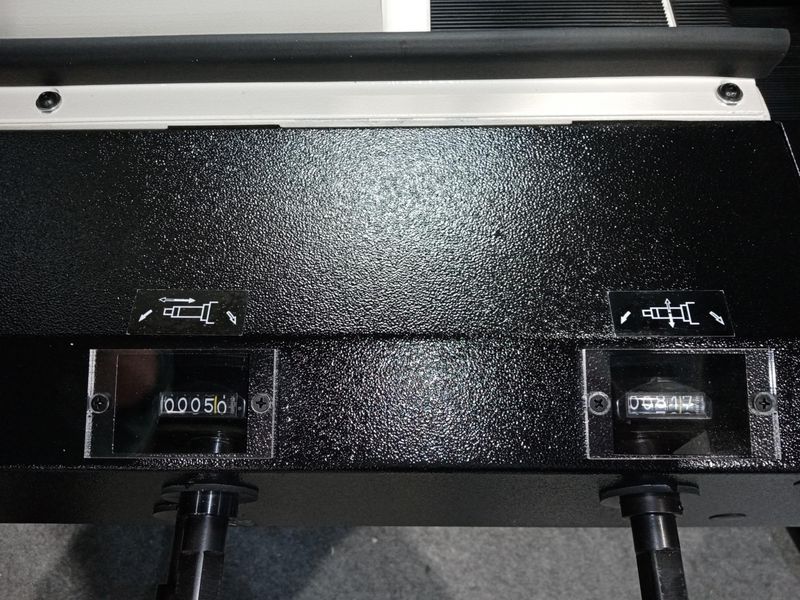

 | ЦИФРОВАЯ СИСТЕМА ПОЗИЦИОНИРОВАНИЯ ШПИНДЕЛЕЙНастройки машины производятся на передней части станка. Позиционирование рабочих агрегатов на требуемый размер производится по цифровым индикаторам, что позволяет быстро производить перенастройку положения шпинделей. |

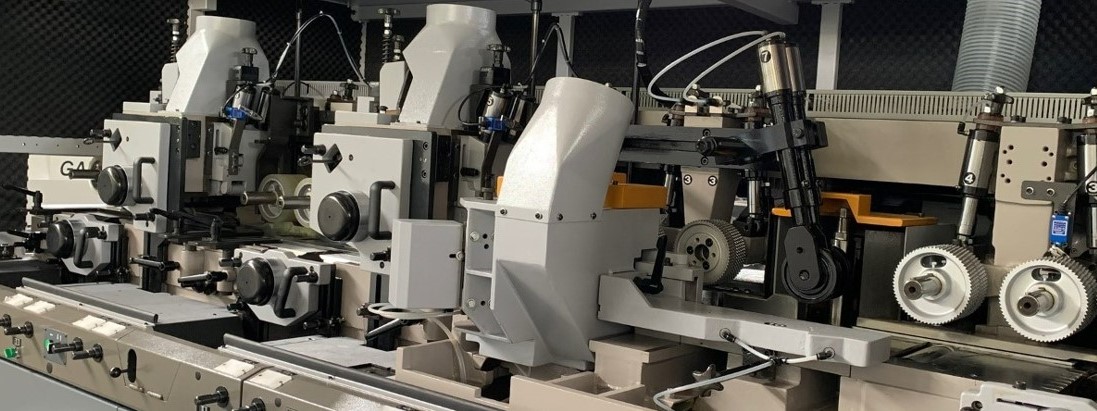

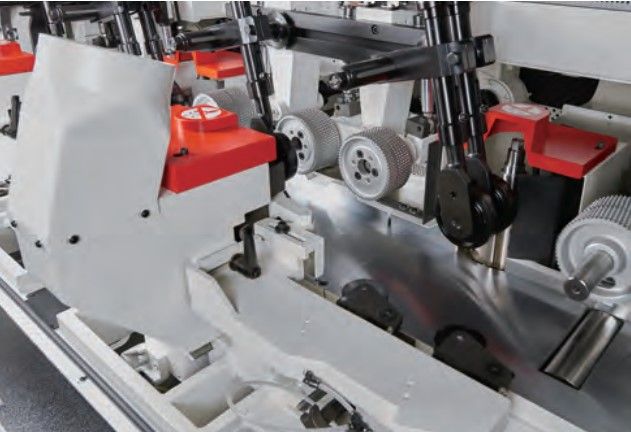

 | НАДЕЖНАЯ СИСТЕМА ПОДАЧИ И ФИКСАЦИИ ПИЛОМАТЕРИАЛАСистема фиксации состоит из оптимального количества приводных роликов, расположенных как в столе, так и над столом. Секционные ролики на верхней прижимной группе для удобства настройки прижима заготовок разной ширины. |
 | МАССИВНЫЕ ПРИЖИМНЫЕ ПЛИТЫУстановлены до и после верхних шпинделей и исключают вероятность заклинивания заготовок на высоких скоростях подачи. |
 | ОБРЕЗИНЕННЫЕ ПОДАЮЩИЕ РОЛИКИНа выходе из станка установлена группа обрезиненных роликов диаметром 140 мм. Исключают повреждения поверхности обработанных заготовок. |

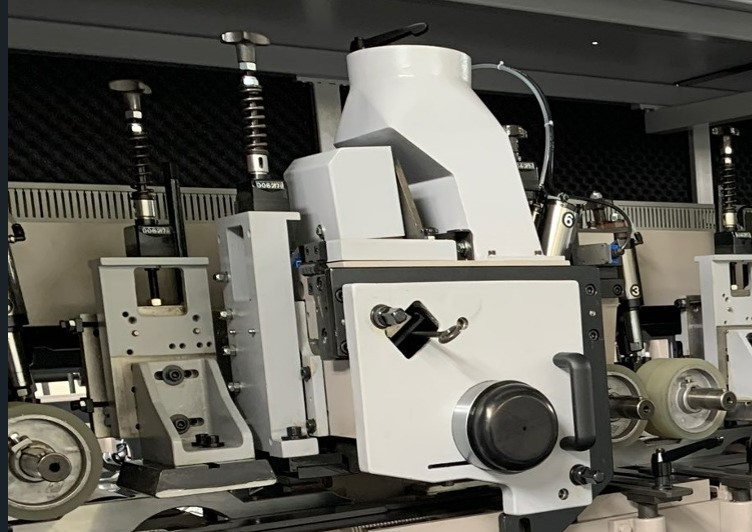

 | ЛИТЫЕ КОЖУХИ ШПИНДЕЛЕЙУлучшают аспирационные показатели при удалении стружки. |

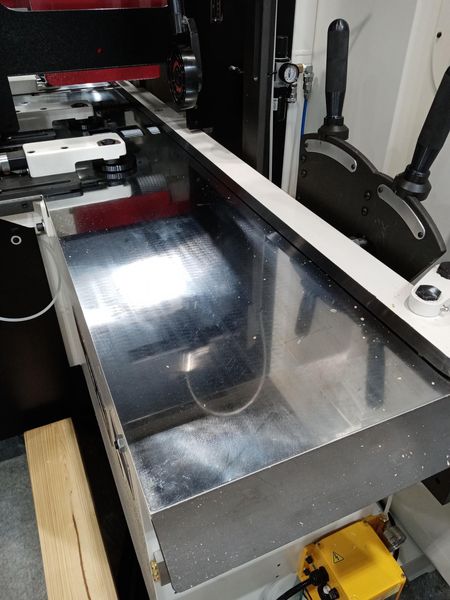

 | ХРОМИРОВАННЫЙ СТОЛПодающий стол покрыт хромом для повышения износостойкости. Длина стола 1800 мм. Боковой упор с линейкой облегчают работу оператора и снижают время перенастройки станка на новый размер обработки . |
 | ЗАЩИТА ОТ ПОПАДАНИЯСтанок оснащен концевым выключателем на входе, подача будет прекращена, когда толщина заготовки превысит допустимый предел. |
 | ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА СМАЗКИ УЗЛОВ И РАБОЧЕГО СТОЛАСтанок оснащен централизованной системой для дистанционной смазки всех направляющих и трущихся элементов станка. Подача смазки на стол необходима для снижения усилия на систему подачи, повышение качества заготовок за счет исключения налипания смолы и стружки. |
 | ЭЛЕКТРОКОМПОНЕНТЫВ станке применяются электрокомпоненты ведущего мирового производителя – Schneider Electric. |
Технические характеристики станка
| Модель | GA-623 | GA-723 | GA-723A | GA-823 | GA-923 |
| Ширина заготовки, мм | 10-230 | ||||
| Толщина заготовки, мм | 7-160 | ||||
| Скорость подачи, м/мин | 6-40 | ||||
| Скорость вращения шпинделя, об/мин | 6000 | ||||
| Диаметр шпинделя, мм | 40/50 | ||||
| Диаметр инструмента на 1-ом горизонтальном шпинделе, мм | 110-180 | ||||
| Диаметр инструмента на вертикальных шпинделях, мм | 110-250 | ||||
| Диаметр инструмента на горизонтальных шпинделях, мм | 110-250 | ||||
| Диаметр инструмента на последнем нижнем шпинделе, мм | 110-305 | ||||
| Мощность привода 1-го горизонтального шпинделя, кВт | 7,5 | ||||
| Мощность привода вертикальных шпинделей, кВт | 7,5 | ||||
| Мощность привода 1 -го верхнего горизонтального шпинделя, кВт | 11 | ||||
| Мощность привода 2 -го верхнего горизонтального шпинделя, кВт | 7,5 | ||||
| Мощность привода последнего нижнего шпинделя, кВт | 11 | ||||
| Мощность привода подачи, кВт | 7,5 | 11 | |||
| Длина подающего стола | 1800 | ||||
| Габариты станка (LxWxH), мм | 5660x2010x1890 | 6210x2010x1890 | 5660x2010x1890 | 6600x2010x1890 | 6600x2010x1890 |
| Вес станка, кг | 6800 | 7500 | 7200 | 8200 | 8800 |
