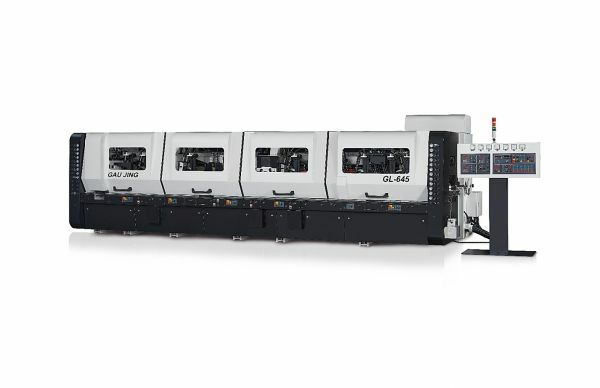

Четырехсторонние продольно-фрезерные станки Gau Jing серии GL 45
ПРЕИМУЩЕСТВА ПОКУПКИ СТАНКОВ LIGA
- Больше 100 единиц оборудования в наличии.
- Склад в Московской области (Лосино-Петровский)
- Склад в Москве (Щелково)
- Поможем с доставкой по РФ.
- Отгрузка в день оплаты.
НАЗНАЧЕНИЕ СТАНКОВ СЕРИИ GL 45
Станки серии GL 45 с шириной обработки до 450 мм предназначены для обработки тяжелых и крупногабаритных конструкционных деталей - балок, бруса, широких досок и других элементов, используемых в строительных конструкциях
ОБЛАСТЬ ПРИМЕНЕНИЯ
Предприятия большой и средней мощности по производству цельноламельных и сращенных изделий, клееного щита и бруса.
СХЕМА ОБРАБОТКИ
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ
Особенности станка
Особенности модели серия GL 45
- Ширина обработки до 450 мм
- Централизованная система смазки для удобства подачи масла на все агрегаты станка
- Увеличение скорости подачи до 6-60 м/мин, 8-80 м/мин, 10-100 м/мин, 12-120 м/мин (опция)
- Боковой ПНЕВМОупор напротив правого вертикального шпинделя
- Пневматический прижим массивных прижимных плит перед верхними шпинделями
- Гидрозажимные контропоры на горизонтальных шпинделях
- Установка универсального шпинделя (опция)
- Установка джойнтеров для прямых ножей (опция)
- Установка джойнтеров для профильных ножей (опция)
- Осевая осцилляция горизонтальных шпинделей с амплитудой колебания 30 мм (опция)
Скорость подачи до 40 м/мин обеспечивает высокую производительность
Конструктивные преимущества
 | МАССИВНАЯ СТАНИНАПроходит специальную термическую обработку для снятия внутренних напряжений металла. Инновационная технология гарантирует максимальную жесткость, стабильность и долговечность станины, полностью исключает возможность возникновения вибрации даже при работе на высоких скоростях подачи или обработке массивных заготовок. |

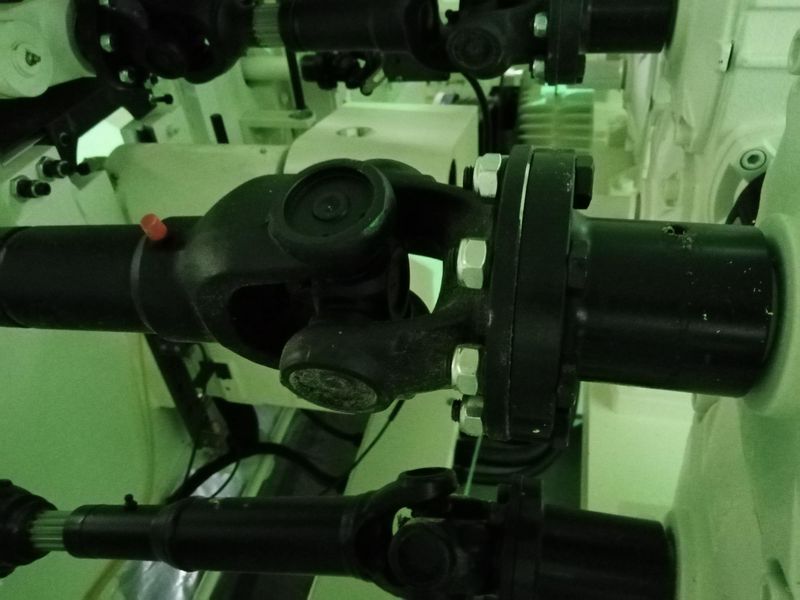

 | УСИЛЕННЫЕ КРЕСТОВИНЫ КАРДАНОВ И МАССИВНЫЕ РЕДУКТОРЫУ станка колоссальный запас прочности для максимальных нагрузок и режимов работы. Привод подачи передающий крутящий момент на вальцы подачи через мощные редукторы и усиленные карданы. Скорость подачи может быть установлена в соответствии с рабочими требованиями. |
 | ВЫСОКОСКОРОСТНЫЕ ПРЕЦИЗИОННЫЕ ДИНАМИЧЕСКИ СБАЛАНСИРОВАННЫЕ ШПИНДЕЛИОтвечают всем требованиям автоматизированного современного производства, проходят обязательную предварительную обкатку перед установкой на станок, маркировку, балансировку. Шпиндели собраны на базе самых точных в мире подшипников извес Gau Jingтной фирмы NACI (Япония). |

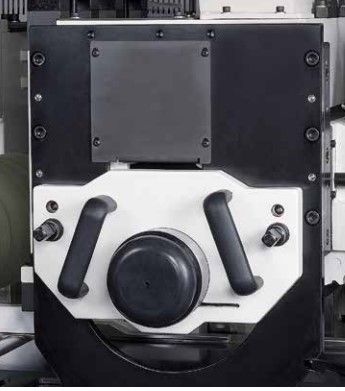

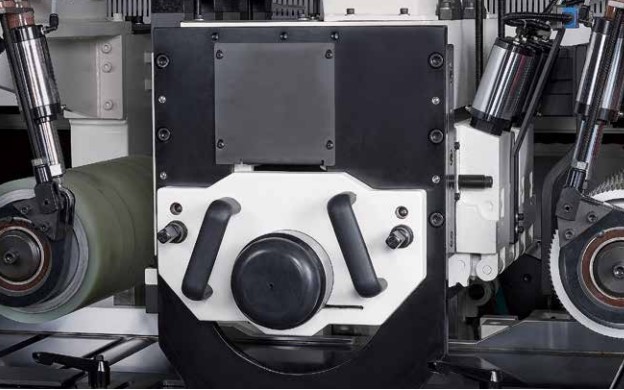

 | ГИДРАВЛИЧЕСКИЕ КОНТРОПОРЫУстановлены на горизонтальных шпинделях, позволяют использовать инструмент увеличенного диаметра, обрабатывать заготовки шириной до 450 мм, исключить биение шпинделя при максимальных нагрузках и увеличить срок службы подшипников. |
 | ИНВЕРТОРСтанок оснащен бесступенчатой регулировкой скорости подачи. |

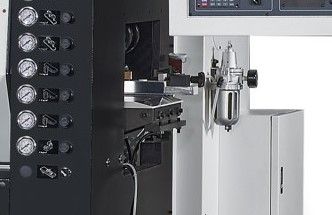

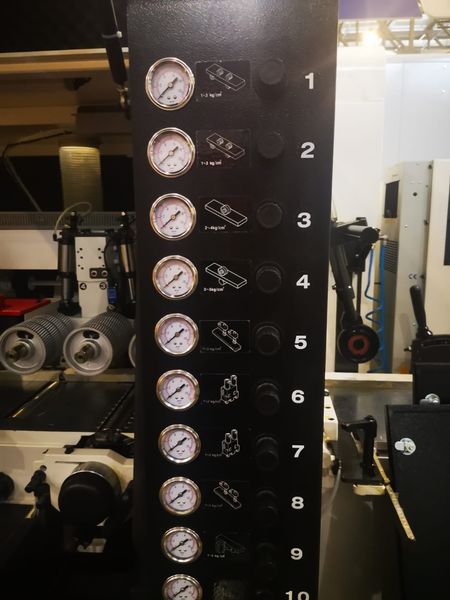

 | УПРАВЛЕНИЕ ПНЕВМАТИЧЕСКИМИ ПРИЖИМАМИСтанок оснащен регуляторами, с помощью которых управляются все прижимы (ролики, прижимные плиты и боковые прижимы). Это обеспечивает безупречное позиционирование заготовки в процессе обработки в каждой зоне. |
 | БОКОВОЙ ПНЕВМОУПОРРасположен напротив первого вертикального шпинделя, оптимально распределяет давление на заготовку. Значительно сокращается время настройки на ширину детали. |

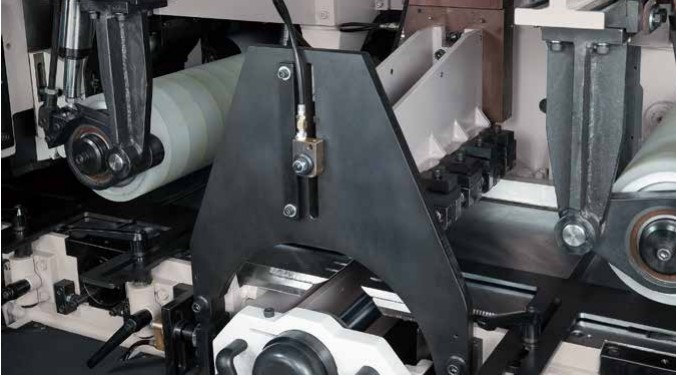

 | УПРАВЛЕНИЕ ПРИЖИМНЫМИ ПЛИТАМИ ПЕРЕД ВЕРХНИМИ ШПИНДЕЛЯМИПрижим массивных прижимных плит перед верхними шпинделями происходит при помощи пневмоцилиндров. Регулировка происходит с передней панели и не требует остановку станка. Сокращает время настройки. |

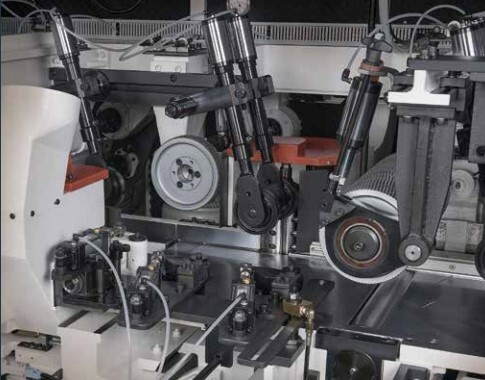

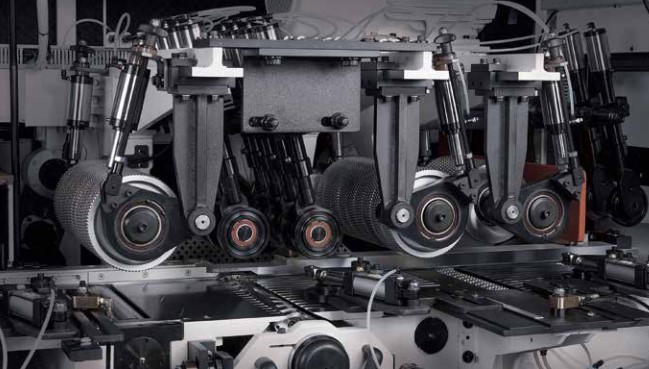

 | НАДЕЖНАЯ СИСТЕМА ПОДАЧИ И ФИКСАЦИИ ПИЛОМАТЕРИАЛАСистема фиксации состоит из оптимального количества приводных роликов, расположенных как в столе, так и над столом. Широкие подающие ролики на верхней прижимной группе с гидравлическими выносными подшипниковыми опорами, гарантирующими стабильную подачу и надежную фиксацию материала в зоне обработки. |
 | СПЕЦИАЛЬНЫЙ ПРИЖИМ НАПРОТИВ НИЖНЕГО ШПИНДЕЛЯСекционный прижим напротив нижнего шпинделя. Лучшее качество прижима и обработки. |

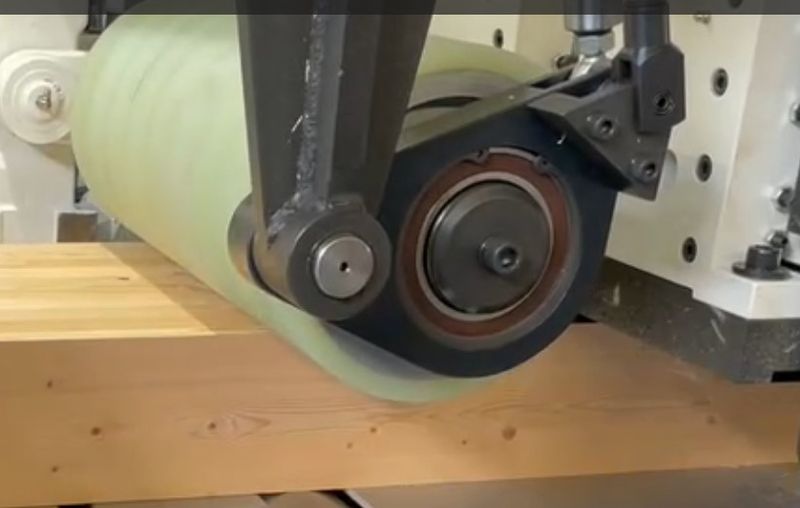

 | ОБРЕЗИНЕННЫЕ ПОДАЮЩИЕ РОЛИКИНа выходе из станка установлена группа обрезиненных роликов диаметром 200 мм. Исключают повреждения поверхности обработанных заготовок. |

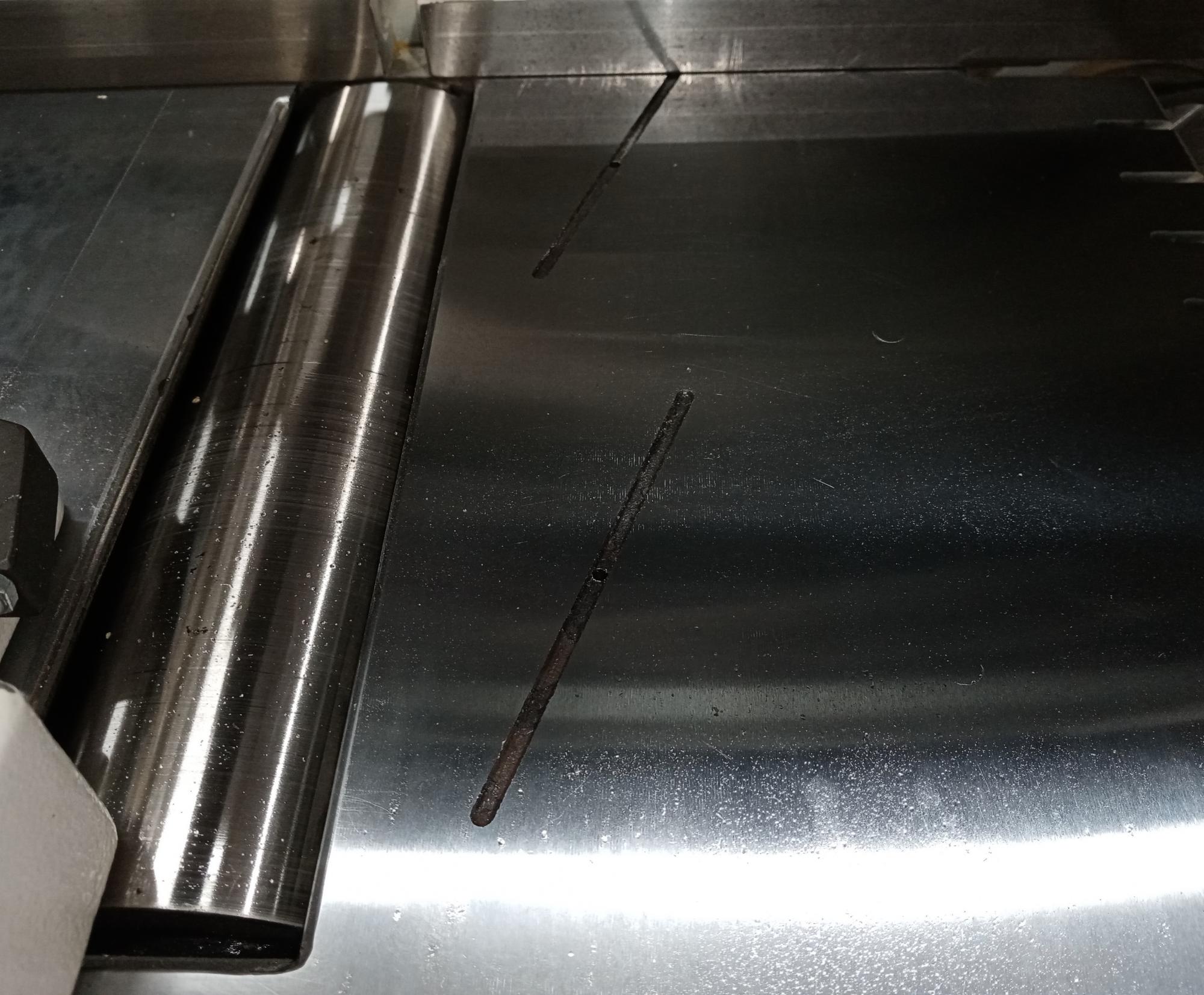

 | ХРОМИРОВАННЫЙ СТОЛПодающий стол покрыт хромом для повышения износостойкости. |

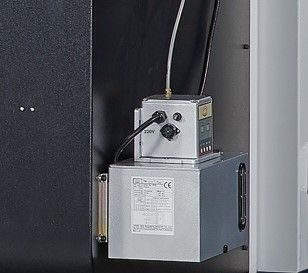

  | ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА СМАЗКИ УЗЛОВ И РАБОЧЕГО СТОЛАСтанок оснащен системой для дистанционной смазки всех направляющих и трущихся элементов станка. Подача смазки на стол при помощи автоматического насоса необходима для снижения усилия на систему подачи, повышение качества заготовок за счет исключения налипания смолы и стружки. |
 | ЭЛЕКТРОКОМПОНЕНТЫВ станке применяются электрокомпоненты ведущего мирового производителя – Schneider Electric. |
Технические характеристики станка
| Модель | GL-445 | GL-545 | GL-645 | GL-745 | GL-845 |
| Ширина заготовки, мм | 30 - 450 | ||||
| Толщина заготовки, мм | 10 - 160 | ||||
| Скорость подачи, м/мин | 6 - 40 | ||||
| Скорость вращения шпинделя, об/мин | 6000 | ||||
| Диаметр шпинделя, мм | 50 | ||||
| Диаметр инструмента на 1-ом горизонтальном шпинделе, мм | 160-203 | ||||
| Диаметр инструмента на вертикальных шпинделях, мм | 160-250 | ||||
| Диаметр инструмента на горизонтальных шпинделях, мм | 160-250 | ||||
| Диаметр инструмента на последнем нижнем шпинделе, мм | 160-250 | ||||
| Длина подающего стола | 1000 | ||||
| Габариты станка (LxWxH), мм | 4100х2270 х2077 | 4500x2270 x2077 | 5600x2270 x2077 | 5900x2270 x2077 | 7100x2270 x2077 |
| Вес станка, кг | 16000 | 17000 | 18000 | 18500 | 19000 |
