Четырехсторонние продольно-фрезерные станки Gau Jing серии GN
ПРЕИМУЩЕСТВА ПОКУПКИ СТАНКОВ LIGA
- Больше 100 единиц оборудования в наличии.
- Склад в Московской области (Лосино-Петровский)
- Склад в Москве (Щелково)
- Поможем с доставкой по РФ.
- Отгрузка в день оплаты.
НАЗНАЧЕНИЕ СТАНКОВ СЕРИИ GN
Предназначены для производства стенового массивного и клееного бруса, а также большинства погонажных изделий: вагонки, доски пола, планкена косого и прямого, палубной доски, блок-хауса, террасной доски, паркета и др.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Предприятия большой и средней мощности по производству цельноламельных и сращенных погонажных изделий, клееного щита и бруса. Мебельные фабрики и столярные мастерские по производству мебели, интерьеров из массива древесины.
СХЕМА ОБРАБОТКИ
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ
Особенности станка
Особенности модели серия GN
- Скорость подачи до 40 м/мин обеспечивает высокую производительность
- Централизованная система смазки для удобства подачи масла на все агрегаты станка
- Пазовый стол (опция)
- Увеличение мощности всех шпинделей (опция)
- Увеличение мощности двигателя подачи (опция)
- Увеличение частоты вращения шпинделей 7200 об/мин, 8000 об/мин (опция)
- Установка универсального шпинделя (опция)
Конструктивные преимущества
 | МАССИВНАЯ СТАНИНАПроходит специальную термическую обработку для снятия внутренних напряжений металла. Инновационная технология гарантирует максимальную жесткость, стабильность и долговечность станины, полностью исключает возможность возникновения вибрации даже при работе на высоких скоростях подачи или обработке массивных заготовок. |
 | УСИЛЕННЫЕ КРЕСТОВИНЫ КАРДАНОВ И МАССИВНЫЕ РЕДУКТОРЫУ станка колоссальный запас прочности для максимальных нагрузок и режимов работы. Привод подачи передающий крутящий момент на вальцы подачи через мощные редукторы и усиленные карданы. Скорость подачи может быть установлена от 6 м/мин до 40 м/мин в соответствии с рабочими требованиями. |
 | ВЫСОКОСКОРОСТНЫЕ ПРЕЦИЗИОННЫЕ ДИНАМИЧЕСКИ СБАЛАНСИРОВАННЫЕ ШПИНДЕЛИОтвечают всем требованиям автоматизированного современного производства, проходят обязательную предварительную обкатку перед установкой на станок, маркировку, балансировку. Шпиндели собраны на базе самых точных в мире подшипников извес Gau Jingтной фирмы NACI (Япония). |
 | ИНВЕРТОРСтанок оснащен бесступенчатой регулировкой скорости подачи от 6 до 40 м/мин. |
 | УПРАВЛЕНИЕ ПНЕВМАТИЧЕСКИМИ ПРИЖИМАМИСтанок оснащен регуляторами, с помощью которых управляются все прижимы (ролики, прижимные плиты и боковые прижимы). Это обеспечивает безупречное позиционирование заготовки в процессе обработки в каждой зоне. |

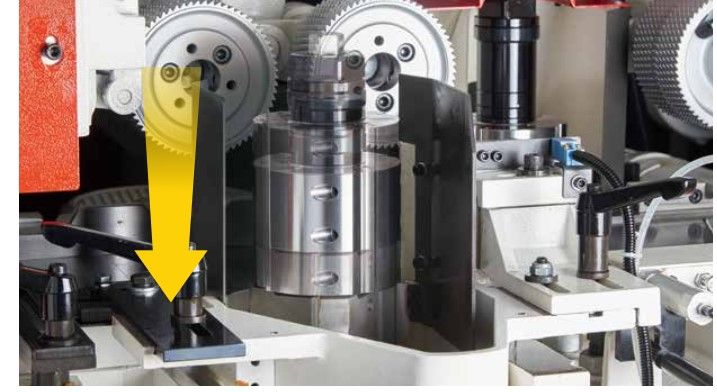

 | БОКОВОЙ УПОРРасположен напротив первого вертикального шпинделя, оптимально распределяет давление на заготовку. Значительно сокращается время настройки на ширину детали. |
 | РЕГУЛИРОВКА ВЕРТИКАЛЬНЫХ ШПИНДЕЛЕЙРегулировка вертикальных шпинделей до 80 мм позволяет установить на один шпиндель несколько фрез (как одинакового, так и различных профилей), что уменьшает время перенастройки станка. |

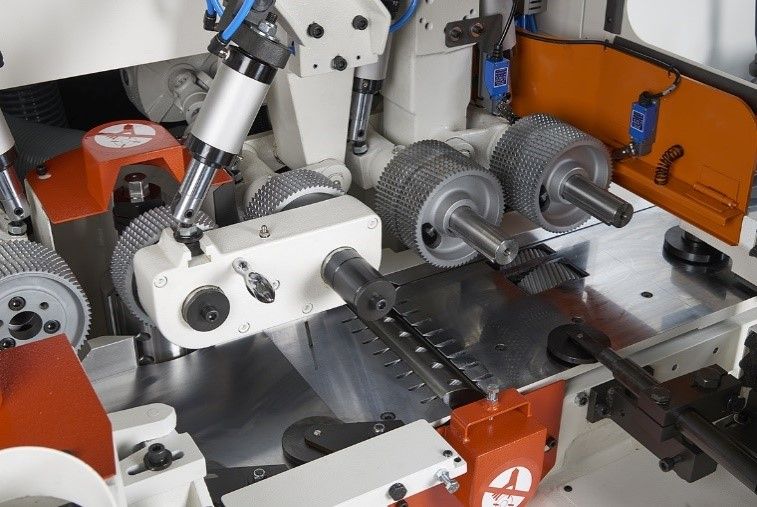

 | НАДЕЖНАЯ СИСТЕМА ПОДАЧИ И ФИКСАЦИИ ПИЛОМАТЕРИАЛАСистема фиксации состоит из оптимального количества приводных роликов, расположенных как в столе, так и над столом. Секционные ролики на верхней прижимной группе для удобства настройки прижима заготовок разной ширины. |
 | СИСТЕМА ПОДАЧИ КОРОТКИХ ЗАГОТОВОКОбеспечивает бесперебойную подачу заготовок длиной от 230 мм в зону резания. |
 | МАССИВНЫЕ ПРИЖИМНЫЕ ПЛИТЫУстановлены до и после верхних шпинделей и исключают вероятность заклинивания заготовок на высоких скоростях подачи. |

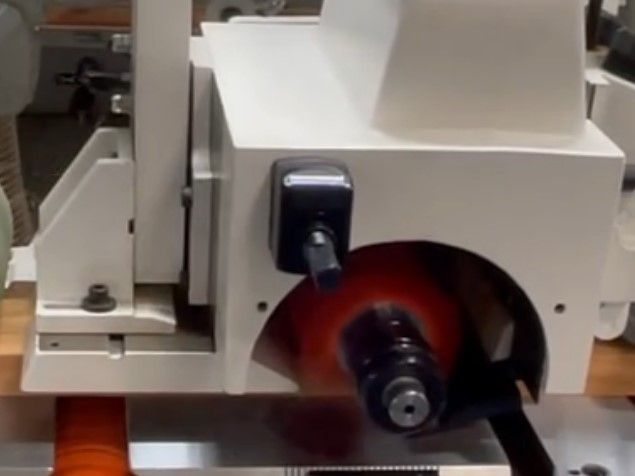

 | ОБРЕЗИНЕННЫЕ ПОДАЮЩИЕ РОЛИКИНа выходе из станка установлена группа обрезиненных роликов диаметром 140 мм. Исключают повреждения поверхности обработанных заготовок. |
 | ЛИТЫЕ КОЖУХИ ШПИНДЕЛЕЙУлучшают аспирационные показатели при удалении стружки. |
 | ХРОМИРОВАННЫЙ СТОЛПодающий стол покрыт хромом для повышения износостойкости. Длина стола 1800 мм. Боковой упор с линейкой облегчают работу оператора и снижают время перенастройки станка на новый размер обработки. |
 | ЗАЩИТА ОТ ПОПАДАНИЯСтанок оснащен концевым выключателем на входе, подача будет прекращена, когда толщина заготовки превысит допустимый предел. |
  | ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА СМАЗКИ УЗЛОВ И РАБОЧЕГО СТОЛАСтанок оснащен централизованной системой для дистанционной смазки всех направляющих и трущихся элементов станка. Подача смазки на стол необходима для снижения усилия на систему подачи, повышение качества заготовок за счет исключения налипания смолы и стружки. |
 | ЭЛЕКТРОКОМПОНЕНТЫВ станке применяются электрокомпоненты ведущего мирового производителя – Schneider Electric. |
Технические характеристики станка
| Модель | GN-4S23 | GN-5S23 | GN-6S23 | GN-7S23 | GN-8S23 |
| Ширина заготовки, мм | 10-230 | ||||
| Толщина заготовки, мм | 7-160 | ||||
| Минимальная длина заготовки, мм | 230 | ||||
| Скорость подачи, м/мин | 6-40 | ||||
| Скорость вращения шпинделя, об/мин | 6000 | ||||
| Диаметр шпинделя, мм | 40 | ||||
| Диаметр инструмента на 1-ом горизонтальном шпинделе, мм | 100-160 | ||||
| Диаметр инструмента на вертикальных шпинделях, мм | 100-180 | ||||
| Диаметр инструмента на горизонтальных шпинделях, мм | 100-200 | ||||
| Диаметр инструмента на последнем нижнем шпинделе, мм | 100-250 | ||||
| Мощность привода 1-го горизонтального шпинделя, кВт | 5,5 | ||||
| Мощность привода вертикальных и горизонтальных шпинделей, кВт | 7,5 | ||||
| Мощность привода универсального шпинделя (для моделей с индексом U), кВт | 5,5 | ||||
| Мощность привода подачи, кВт | 3,75 | 5,5 | |||
| Длина подающего стола | 1800 | ||||
| Габариты станка (LxWxH), мм | 3390x1870x1840 | 3390x1870x1840 | 3945x1870x1840 | 4350x1870x1840 | 4650x1870x1840 |
| Вес станка, кг | 3700 | 3900 | 4400 | 4900 | 5400 |
