Четырехсторонние продольно-фрезерные станки Gau Jing серии GN для коротких деталей от 120мм
ПРЕИМУЩЕСТВА ПОКУПКИ СТАНКОВ LIGA
- Больше 100 единиц оборудования в наличии.
- Склад в Московской области (Лосино-Петровский)
- Склад в Москве (Щелково)
- Поможем с доставкой по РФ.
- Отгрузка в день оплаты.
НАЗНАЧЕНИЕ
Четырехсторонние станки серии GN для коротких деталей предназначены для обработки деталей от 120 мм, а также большинства погонажных изделий: вагонки, доски пола, планкена косого и прямого, палубной доски, блок-хауса, террасной доски, паркета и др.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Предприятия большой и средней мощности по производству цельноламельных и сращенных погонажных изделий, клееного щита и бруса. Мебельных фабриках и столярных мастерских по производству мебели, интерьеров из массива древесины.
СХЕМА ОБРАБОТКИ
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ
Особенности станка
Особенности модели серия GN
- Скорость подачи до 60 м/мин обеспечивает высокую производительность
- Пазовый стол – для надёжной фиксации заготовки
- Централизованная система смазки предусмотрена для удобства подачи масла на все агрегаты станка
- Возможность увеличения мощности всех шпинделей
- Возможность увеличения мощности двигателя подачи
- Возможность установки универсального шпинделя
Конструктивные преимущества
 | МАССИВНАЯ СТАНИНАПроходит специальную термическую обработку для снятия внутренних напряжений металла. Инновационная технология гарантирует максимальную жесткость, стабильность и долговечность станины, полностью исключает возможность возникновения вибрации даже при работе на высоких скоростях подачи или обработке массивных заготовок. |

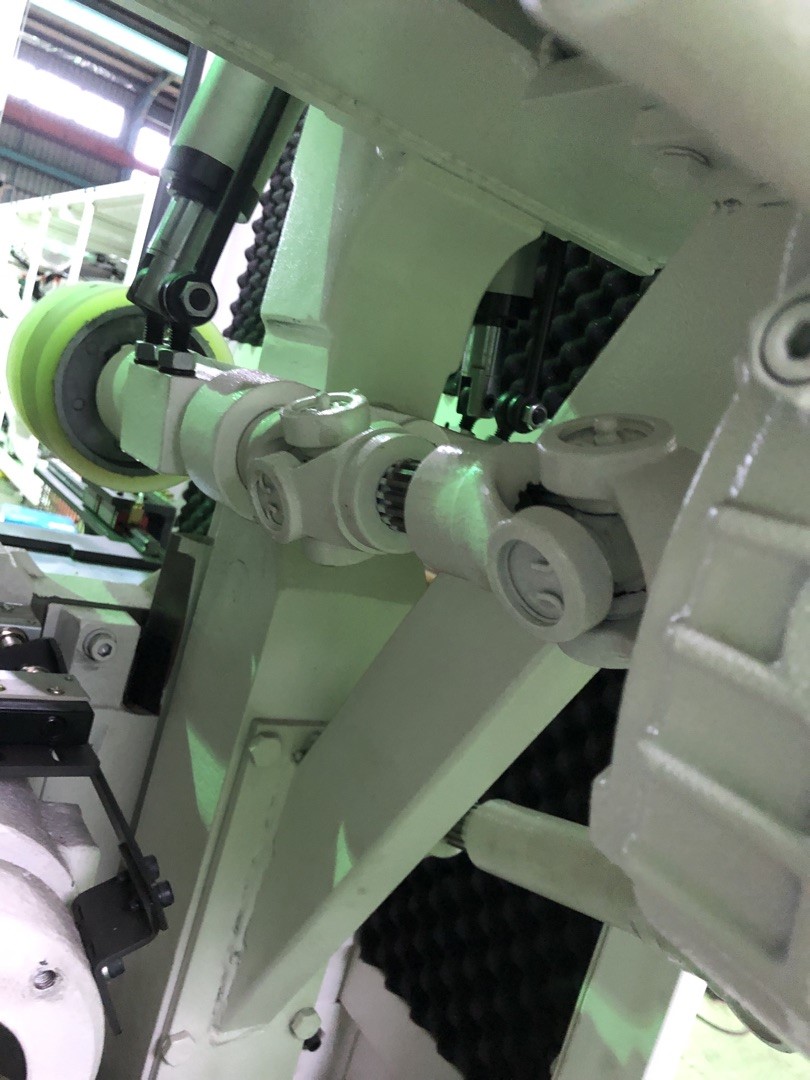

 | УСИЛЕННЫЕ КРЕСТОВИНЫ КАРДАНОВ И МАССИВНЫЕ РЕДУКТОРЫУ станка колоссальный запас прочности для максимальных нагрузок и режимов работы. Привод подачи передающий крутящий момент на вальцы подачи через мощные редукторы и усиленные карданы. Скорость подачи может быть установлена от 6 м/мин до 40 м/мин в соответствии с рабочими требованиями. |
 | ВЫСОКОСКОРОСТНЫЕ ПРЕЦИЗИОННЫЕ ДИНАМИЧЕСКИ СБАЛАНСИРОВАННЫЕ ШПИНДЕЛИОтвечают всем требованиям автоматизированного современного производства, проходят обязательную предварительную обкатку перед установкой на станок, маркировку, балансировку. Шпиндели собраны на базе самых точных в мире подшипников извес Gau Jingтной фирмы NACI (Япония). |
 | ИНВЕРТОРСтанок оснащен бесступенчатой регулировкой скорости подачи от 6 до 60 м/мин. |

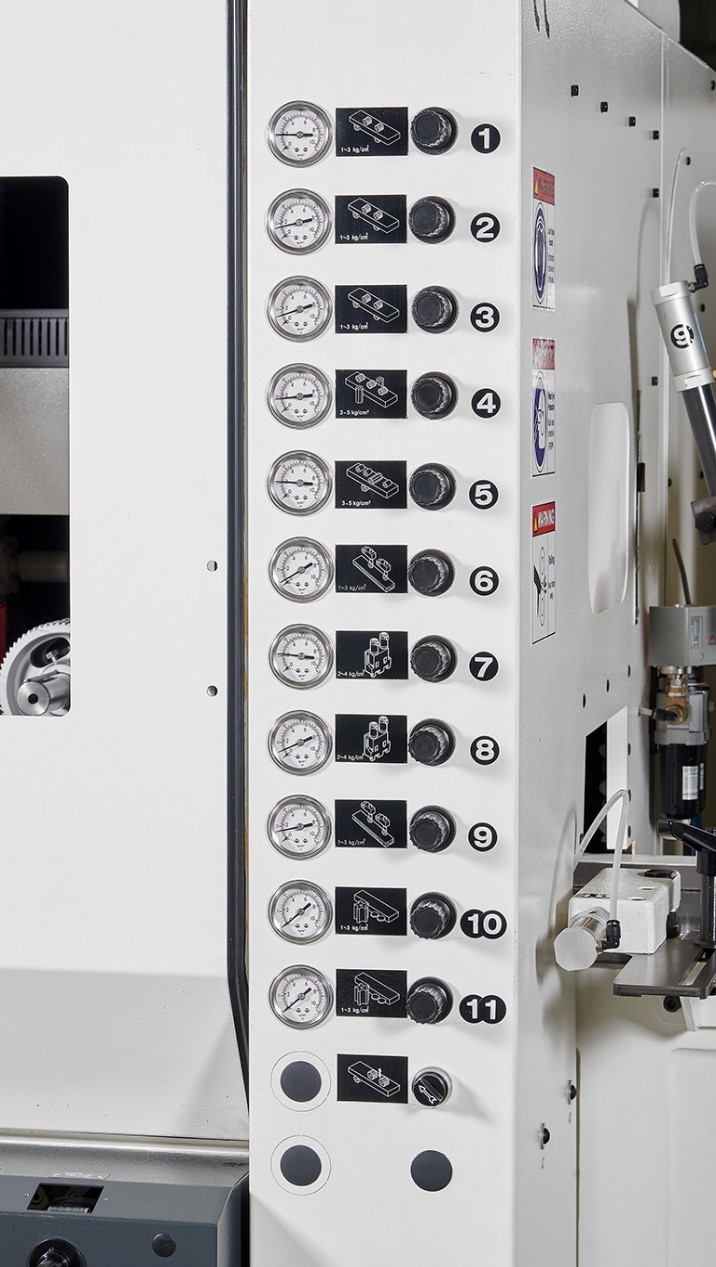

 | УПРАВЛЕНИЕ ПНЕВМАТИЧЕСКИМИ ПРИЖИМАМИСтанок оснащен регуляторами с помощью которых управляются все прижимы (ролики, прижимные плиты и боковые прижимы). Это обеспечивает безупречное позиционирование заготовки в процессе обработки в каждой зоне. |

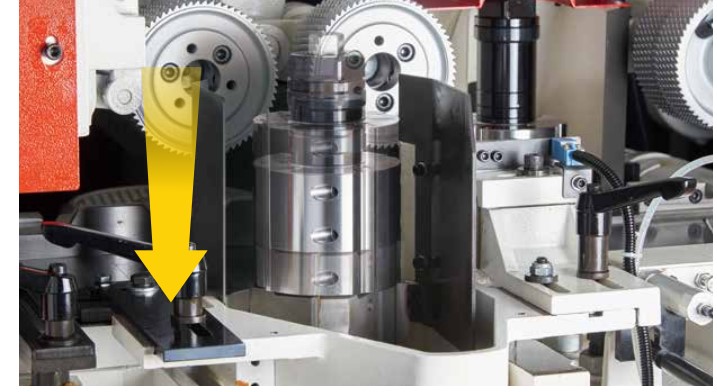

 | БОКОВОЙ УПОРРасположен напротив первого вертикального шпинделя, оптимально распределяет давление на заготовку. Значительно сокращается время настройки на ширину детали. |

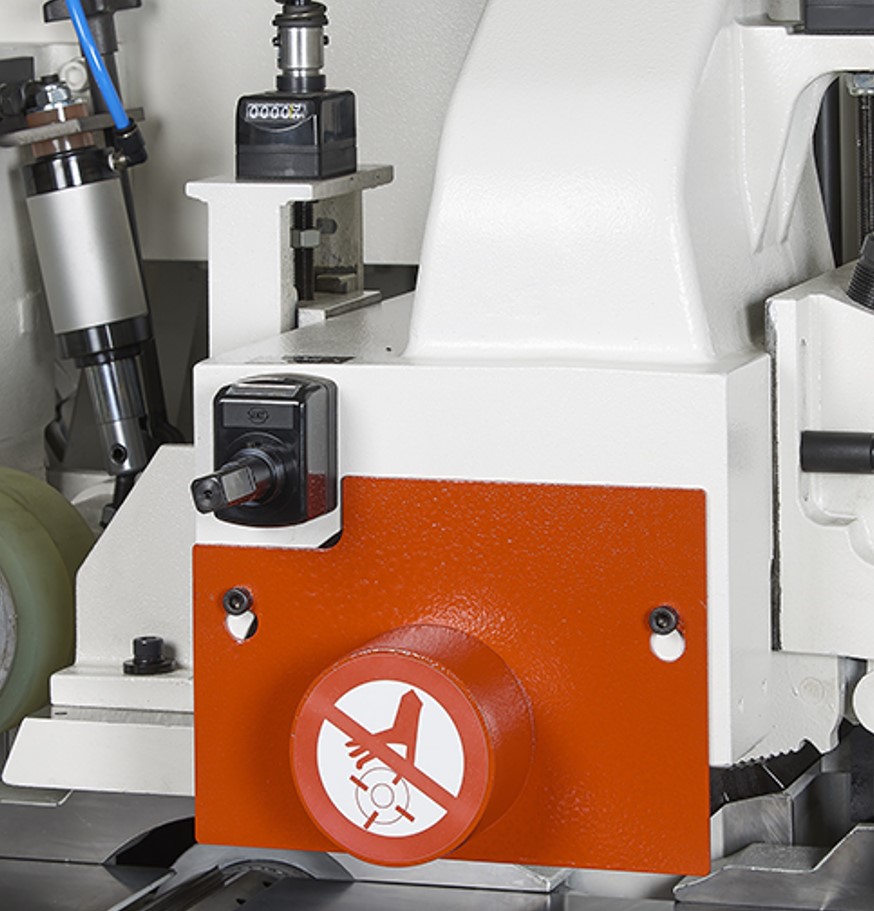

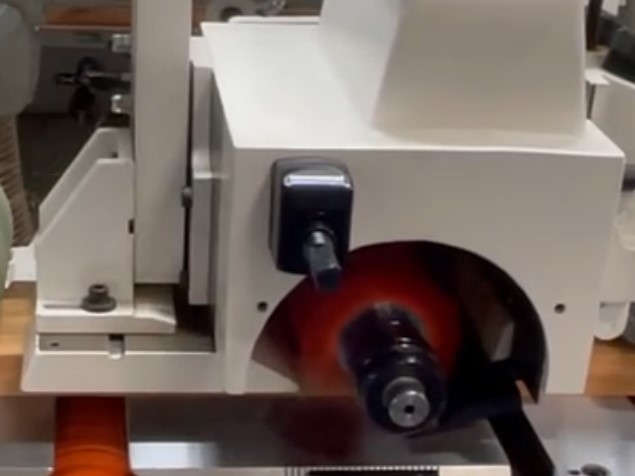

 | РЕГУЛИРОВКА ВЕРТИКАЛЬНЫХ ШПИНДЕЛЕЙРегулировка вертикальных шпинделей до 60 мм позволяет установить на один шпиндель несколько фрез (как одинакового, так и различных профилей), что уменьшает время перенастройки станка. |

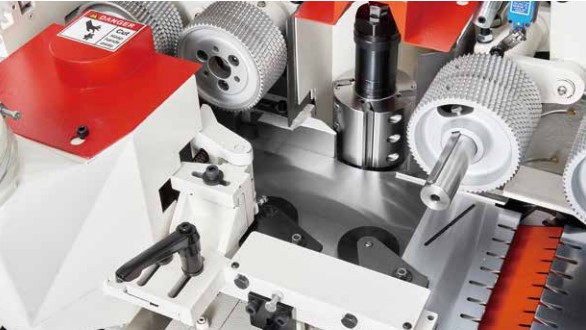

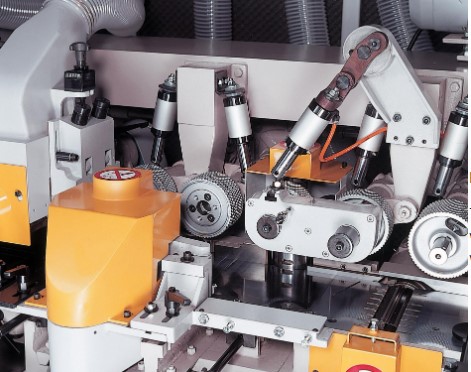

 | НАДЕЖНАЯ СИСТЕМА ПОДАЧИ И ФИКСАЦИИ ПИЛОМАТЕРИАЛАСистема фиксации состоит из оптимального количества приводных роликов, расположенных как в столе, так и над столом. Секционные ролики на верхней прижимной группе для удобства настройки прижима заготовок разной ширины. |
 | СИСТЕМА ПОДАЧИ КОРОТКИХ ЗАГОТОВОКОбеспечивает бесперебойную подачу заготовок длиной от 120 мм в зону резания. |

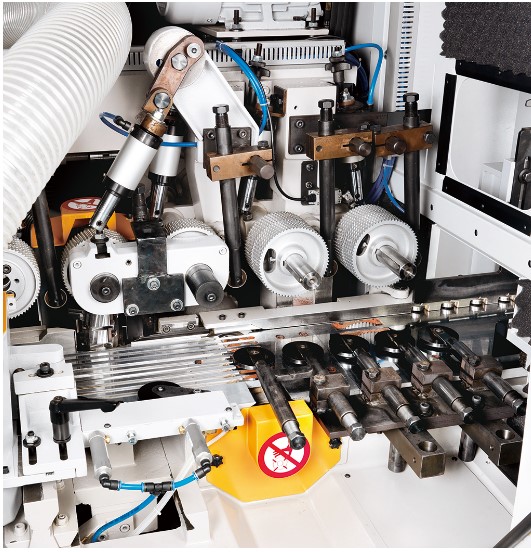

 | МАССИВНЫЕ ПРИЖИМНЫЕ ПЛИТЫУстановлены перед и после верхних шпинделей и исключают вероятность заклинивания заготовок на высоких скоростях подачи. |

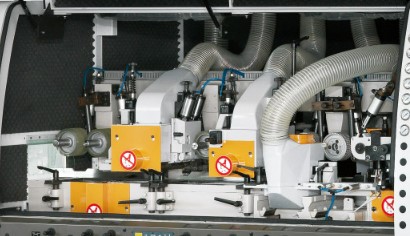

 | ЛИТЫЕ КОЖУХИ ШПИНДЕЛЕЙУлучшают аспирационные показатели при удалении стружки. |
 | ПОДАЮЩИЙ СТОЛ С РОЛИКОВОЙ НАПРАВЛЯЮЩИЕЙ ЛИНЕЙКОЙУменьшение трения при автоматической подаче деталей. |

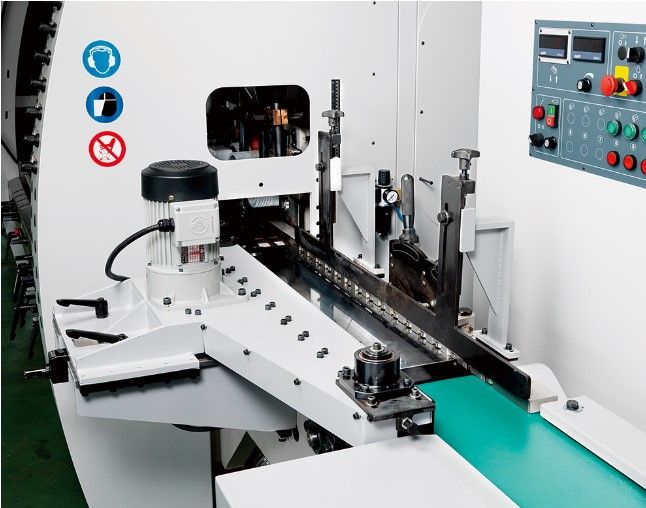

 | АВТОПОДАТЧИК С ЦЕПНЫМ ПРИВОДОМ(С 3 МЕТРОВЫМ ЛЕНТОЧНЫМ КОНВЕЙРОМ)Автоподатчик с цепным приводом для подачи заготовок в станок. (скорость подачи до 60 м/мин). К подающему столу, жёсткой фиксацией крепится ленточный, 3-х метровый конвейер для подачи заготовок на подающий стол станка. |
 | ПАЗОВЫЙ СТОЛЗакаленный гравированный стол с направляющими пазами от первого до последнего шпинделя. (Поставляется опционально - хромированный гравированный стол с направляющими пазами). Точное позиционирование детали при подаче. |
  | ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА СМАЗКИ УЗЛОВ И РАБОЧЕГО СТОЛАСтанок оснащен централизованной системой для дистанционной смазки всех направляющих и трущихся элементов станка. Подача смазки на стол необходима для снижения усилия на систему подачи, повышение качества заготовок за счет исключения налипания смолы и стружки. |
 | ЭЛЕКТРОКОМПОНЕНТЫВ станке применяются электрокомпоненты ведущего мирового производителя – Schneider Electric. |
Технические характеристики станка
| Модель | GN-5S23 | GN-6S23 |
| Ширина заготовки, мм | 10 – 230 | 10 – 230 |
| Толщина заготовки, мм | 7-160 | 7-160 |
| Скорость подачи, м/мин | 6-60 | 6-60 |
| Минимальная длина обработки, мм | 120 | 120 |
| Скорость вращения шпинделя, об/мин | 6000 | 6000 |
| Диаметр шпинделя, мм | 40 | 40 |
| Диаметр инструмента на 1-ом горизонтальном шпинделе, мм | 125 - 160 | 125 -160 |
| Диаметр инструмента на вертикальных шпинделях, мм | 100 - 180 | 100 – 180 |
| Диаметр инструмента на горизонтальных шпинделях, мм | 100 - 200 | 100 - 200 |
| Диаметр инструмента на последнем нижнем шпинделе, мм | 100 – 250 | 100 – 250 |
| Мощность привода шпинделя, кВт | 5,5 / 7,5 | 5,5 / 7,5 |
| Мощность привода подачи, кВт | 3.75 | 5,5 |
| Длина подающего стола | 1800 | 1800 |
| Габариты станка (LxWxH), мм | 3650x1930x1800 | 4250x1930x1800 |
| Вес станка, кг | 3600 | 4100 |
