НАЗНАЧЕНИЕ
Четырехсторонние станки серии GS для коротких деталей предназначены для обработки деталей от 120 мм, а также большинства погонажных изделий: вагонки, доски пола, планкена косого и прямого, палубной доски, блок-хауса, террасной доски, паркета и др.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Предприятия большой и средней мощности по производству цельноламельных и сращенных погонажных изделий, клееного щита и бруса. Мебельных фабриках и столярных мастерских по производству мебели, интерьеров из массива древесины.
СХЕМА ОБРАБОТКИ
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ
Особенности станка
Особенности модели серия GS
- Скорость подачи до 40 м/мин обеспечивает высокую производительность
- Пазовый стол – для надёжной фиксации заготовки
- Централизованная система смазки предусмотрена для удобства подачи масла на все агрегаты станка
- Возможность увеличения мощности всех шпинделей
- Возможность увеличения мощности двигателя подачи
- Возможность установки универсального шпинделя
Конструктивные преимущества
 | МАССИВНАЯ СТАНИНАПроходит специальную термическую обработку для снятия внутренних напряжений металла. Инновационная технология гарантирует максимальную жесткость, стабильность и долговечность станины, полностью исключает возможность возникновения вибрации даже при работе на высоких скоростях подачи или обработке массивных заготовок. |
 | УСИЛЕННЫЕ КРЕСТОВИНЫ КАРДАНОВ И МАССИВНЫЕ РЕДУКТОРЫУ станка колоссальный запас прочности для максимальных нагрузок и режимов работы. Привод подачи передающий крутящий момент на вальцы подачи через мощные редукторы и усиленные карданы. Скорость подачи может быть установлена от 6 м/мин до 40 м/мин в соответствии с рабочими требованиями. |

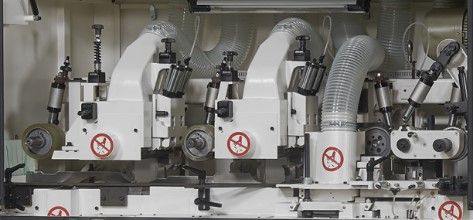

 | ВЫСОКОСКОРОСТНЫЕ ПРЕЦИЗИОННЫЕ ДИНАМИЧЕСКИ СБАЛАНСИРОВАННЫЕ ШПИНДЕЛИОтвечают всем требованиям автоматизированного современного производства, проходят обязательную предварительную обкатку перед установкой на станок, маркировку, балансировку. Шпиндели собраны на базе самых точных в мире подшипников извес Gau Jingтной фирмы NACI (Япония) |
 | ИНВЕРТОРСтанок оснащен бесступенчатой регулировкой скорости подачи от 6 до 40 м/мин. |
 | УПРАВЛЕНИЕ ПНЕВМАТИЧЕСКИМИ ПРИЖИМАМИСтанок оснащен регуляторами с помощью которых управляются все прижимы (ролики, прижимные плиты и боковые прижимы). Это обеспечивает безупречное позиционирование заготовки в процессе обработки в каждой зоне. |
 | БОКОВОЙ УПОРРасположен напротив первого вертикального шпинделя, оптимально распределяет давление на заготовку. Значительно сокращается время настройки на ширину детали |
 | НАДЕЖНАЯ СИСТЕМА ПОДАЧИ И ФИКСАЦИИ ПИЛОМАТЕРИАЛАСистема фиксации состоит из оптимального количества приводных роликов, расположенных как в столе, так и над столом. Секционные ролики на верхней прижимной группе для удобства настройки прижима заготовок разной ширины. |
 | СИСТЕМА ПОДАЧИ КОРОТКИХ ЗАГОТОВОКОбеспечивает бесперебойную подачу заготовок длиной от 120 мм в зону резания |
 | МАССИВНЫЕ ПРИЖИМНЫЕ ПЛИТЫУстановлены перед и после верхних шпинделей и исключают вероятность заклинивания заготовок на высоких скоростях подачи. |
 | ЛИТЫЕ КОЖУХИ ШПИНДЕЛЕЙУлучшают аспирационные показатели при удалении стружки. |
 | ПОДАЮЩИЙ СТОЛ С РОЛИКОВОЙ НАПРАВЛЯЮЩИЕЙ ЛИНЕЙКОЙУменьшение трения при автоматической подаче деталей. |

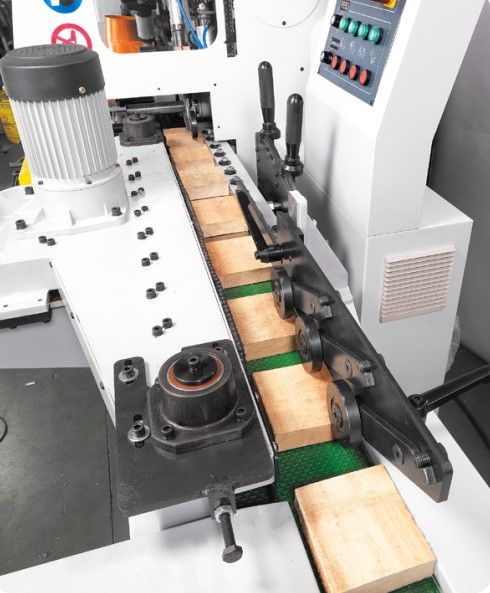

 | АВТОПОДАТЧИК С ЦЕПНЫМ ПРИВОДОМ(С 3 МЕТРОВЫМ ЛЕНТОЧНЫМ КОНВЕЙРОМ)Автоподатчик с цепным приводом для подачи заготовок в станок. (скорость подачи до 40 м/мин). К подающему столу, жёсткой фиксацией крепится ленточный, 3-х метровый конвейер для подачи заготовок на подающий стол станка |

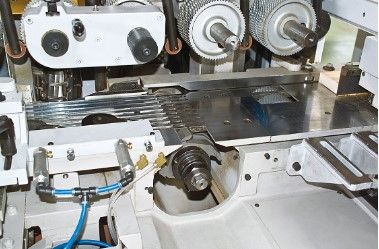

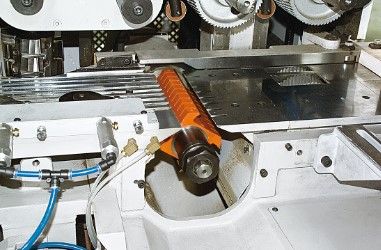

 | ПАЗОВЫЙ СТОЛЗакаленный гравированный стол с направляющими пазами от первого до последнего шпинделя. (Поставляется опционально - хромированный гравированный стол с направляющими пазами). Точное позиционирование детали при подаче. |
  | ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА СМАЗКИ УЗЛОВ И РАБОЧЕГО СТОЛАСтанок оснащен централизованной системой для дистанционной смазки всех направляющих и трущихся элементов станка. Подача смазки на стол необходима для снижения усилия на систему подачи, повышение качества заготовок за счет исключения налипания смолы и стружки |
 | ЭЛЕКТРОКОМПОНЕНТЫВ станке применяются электрокомпоненты ведущего мирового производителя – Schneider Electric |
Технические характеристики станка
| Модель | GS-5S23 | GS-6S23 |
| Ширина заготовки, мм | 30 – 230 | 30 – 230 |
| Толщина заготовки, мм | 10-125 | 10-125 |
| Скорость подачи, м/мин | 6-40 | 6-40 |
| Минимальная длина обработки, мм | 120 | 120 |
| Скорость вращения шпинделя, об/мин | 6000 | 6000 |
| Диаметр шпинделя, мм | 40 | 40 |
| Диаметр инструмента на 1-ом горизонтальном шпинделе, мм | 100 - 150 | 100-150 |
| Диаметр инструмента на вертикальных шпинделях, мм | 100 - 180 | 100 – 180 |
| Диаметр инструмента на горизонтальных шпинделях, мм | 100 - 180 | 100 - 180 |
| Диаметр инструмента на последнем нижнем шпинделе, мм | 100 – 205 | 100 –205 |
| Мощность привода 1-го горизонтального шпинделя, кВт | 5.5 | 5.5 |
| Мощность привода вертикальных шпинделей, кВт | 7.5 | 11 |
| Мощность привода верхних горизонтальных шпинделей, кВт | 5.5 | 5.5 |
| Мощность привода последнего нижнего шпинделя, кВт | 5.5 | 5.5 |
| Мощность привода подачи, кВт | 2.2 | 3.75 |
| Длина подающего стола | 1300 | 1300 |
| Габариты станка (LxWxH), мм | 3360 x 1280 x 1720 | 3930 x 1280 x 1720 |
| Вес станка, кг | 3200 | 3700 |
