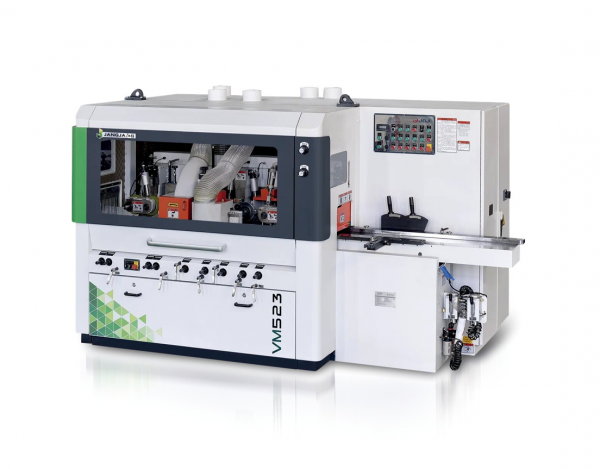

Четырехсторонние станки JANGJA серии VM (230x160мм)
ПРЕИМУЩЕСТВА ПОКУПКИ СТАНКОВ LIGA
- Больше 100 единиц оборудования в наличии.
- Склад в Московской области (Лосино-Петровский)
- Склад в Москве (Щелково)
- Поможем с доставкой по РФ.
- Отгрузка в день оплаты.
НАЗНАЧЕНИЕ СТАНКОВ СЕРИИ VM
Предназначены для калибровки брусков и вскрытия дефектных мест, а также для производства погонажных изделий: вагонки, доски пола, планкена косого и прямого, палубной доски и т.д. на минимальных скоростях подачи.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Предприятия большой и средней мощности по производству цельноламельных и сращенных погонажных изделий, клееного щита и бруса. Мебельные фабрики и столярные мастерские по производству мебели, интерьеров из массива древесины.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ
Особенности станка
Особенности модели серия VM (230x160мм)
- Скорость подачи до 36 м/мин обеспечивает высокую производительность
- Частота вращения шпинделей до 8000 об/мин позволяет достичь идеальной поверхности
- Прямой привод вальцов подачи предотвращает проскальзывание и пробуксовку материала
- Диаметр инструмента до 200 мм позволяет расширить номенклатуру выпускаемых изделий
- Централизованная система смазки предусмотрена для удобства подачи масла на все агрегаты станка
- Классические 4-х сторонние станки с механическим прижимом напротив правого вертикального шпинделя
- Увеличенная частота вращения со 2-го шпинделя
- Возможность увеличения мощности двигателя подачи (опция)
- Возможность увеличения мощности всех шпинделей (опция)
Конструктивные преимущества

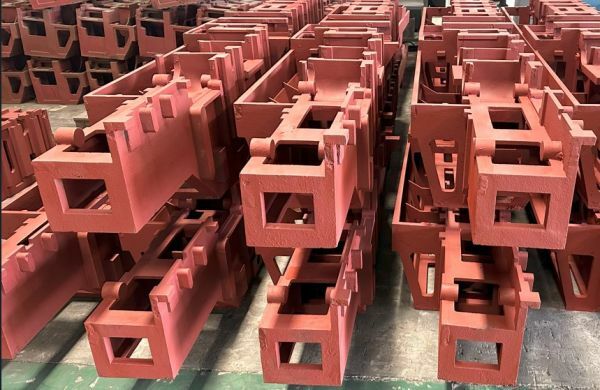

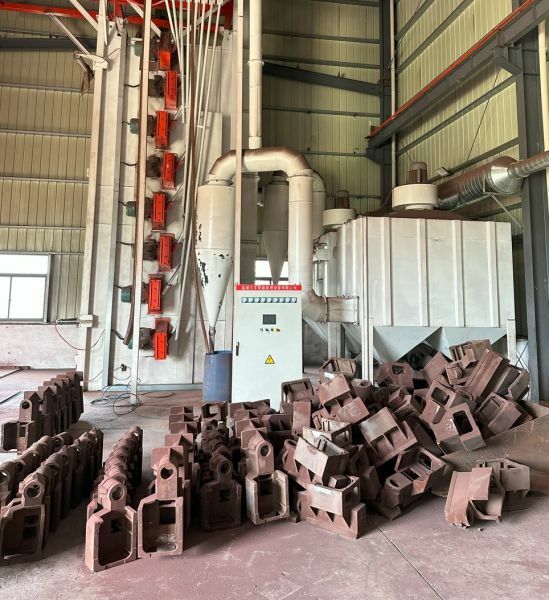

  | МАССИВНАЯ СТАНИНАПроходит специальную термическую обработку для снятия внутренних напряжений металла. Инновационная технология гарантирует максимальную жесткость, стабильность и долговечность станины, полностью исключает возможность возникновения вибрации даже при работе на высоких скоростях подачи или обработке массивных заготовок. |

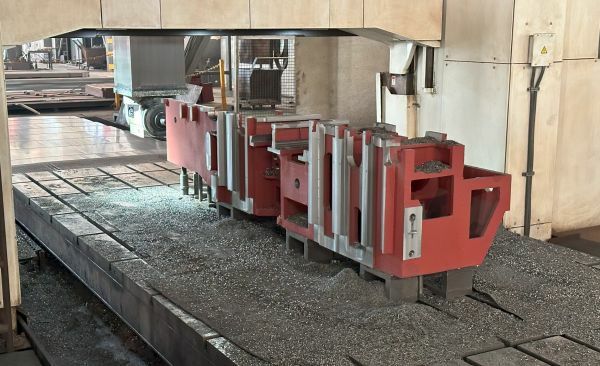

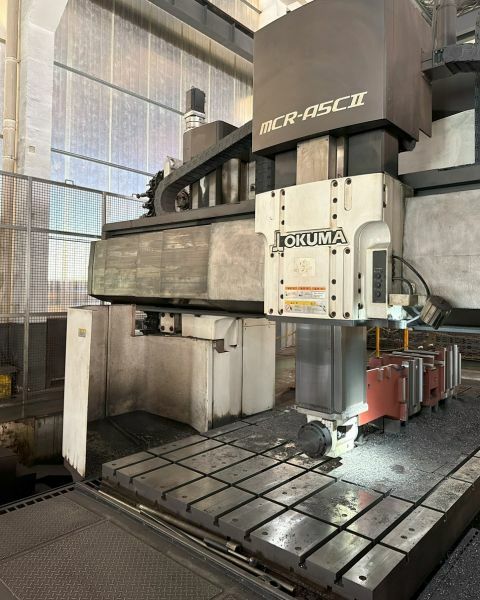

  | ОБРАБОТКА СТАНИНЫПроходит точную механическую обработку за одну установку на высокоточных обрабатывающих центрах японского концерна OKUMA, который начал свою историю в 1898 году, и в настоящее время является признанным лидером в мире по производству такого рода оборудования. |

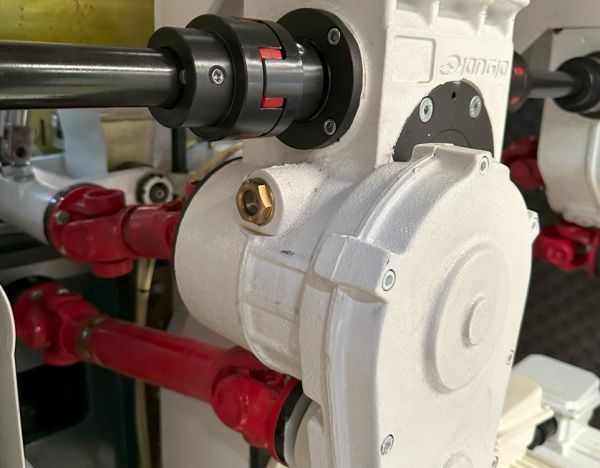

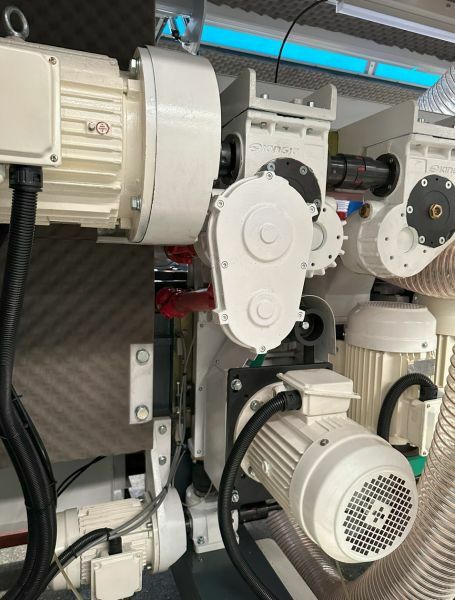

  | УСИЛЕННЫЕ КРЕСТОВИНЫ КАРДАНОВ И МАССИВНЫЕ РЕДУКТОРЫУ станка колоссальный запас прочности для максимальных нагрузок и режимов работы. Механизм подачи через прямой привод. Обеспечивается бесперебойная подача, отсутствие потери мощности при механическом проскальзывании. Скорость подачи может быть установлена от 6 м/мин до 36 м/мин в соответствии с рабочими требованиями. |

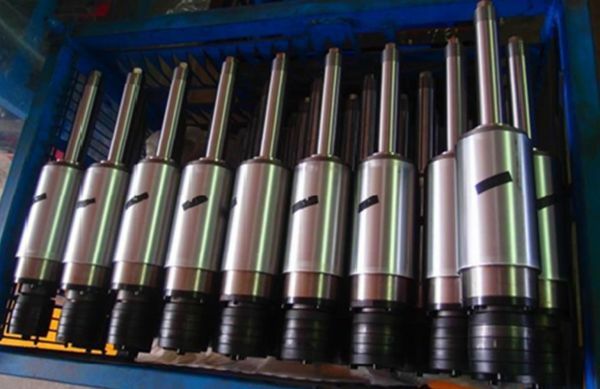

 | ВЫСОКОСКОРОСТНЫЕ ПРЕЦИЗИОННЫЕ ДИНАМИЧЕСКИ СБАЛАНСИРОВАННЫЕ ШПИНДЕЛИОтвечают всем требованиям автоматизированного современного производства, проходят обязательную предварительную обкатку перед установкой на станок, маркировку, балансировку. Шпиндели собраны на базе самых точных в мире подшипников известной фирмы FAG (Германия) |
 | ЧАСТОТА ВРАЩЕНИЯ ШПИНДЕЛЕЙ до 8000 об/минОбеспечивает высокое качество продукции при максимальной скорости подачи |

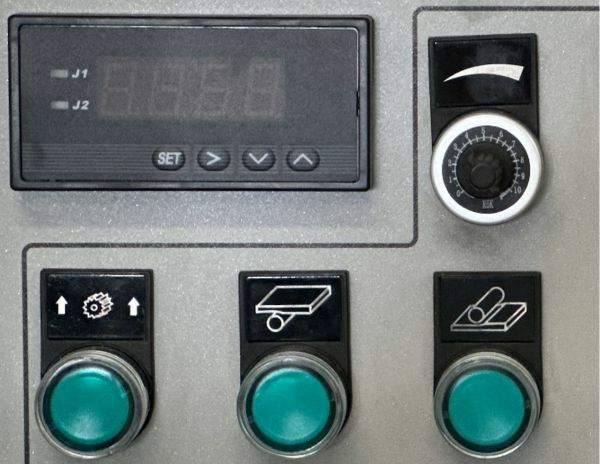

 | ИНВЕРТОРСтанок оснащен бесступенчатой регулировкой скорости подачи от 6 до 36 м/мин. |
 | УПРАВЛЕНИЕ ПНЕВМАТИЧЕСКИМИ ПРИЖИМАМИСтанок оснащен регуляторами с помощью которых управляются все прижимы (ролики). Это обеспечивает безупречное позиционирование заготовки в процессе обработки в каждой зоне. |

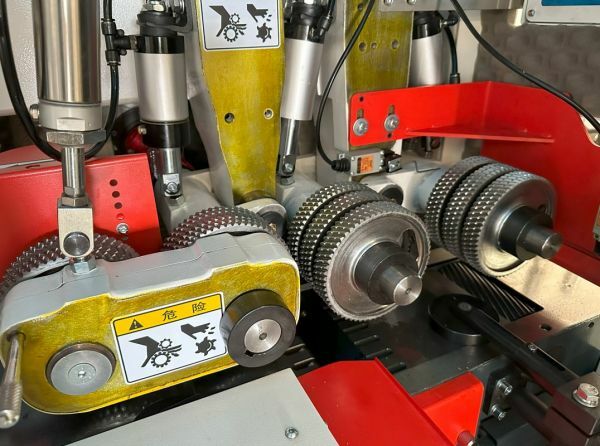

 | НАДЕЖНАЯ СИСТЕМА ПОДАЧИ И ФИКСАЦИИ ПИЛОМАТЕРИАЛАСистема фиксации состоит из оптимального количества приводных роликов, расположенных как в столе, так и над столом. Секционные ролики на верхней прижимной группе для удобства настройки прижима заготовок разной ширины. Подпружиненные боковые ролики перед первым горизонтальным и первым вертикальным шпинделями. |
 | СИСТЕМА ПОДАЧИ КОРОТКИХ ЗАГОТОВОКОбеспечивает бесперебойную подачу заготовок длиной от 240 мм в зону резания |
 | МАССИВНЫЕ ПРИЖИМНЫЕ ПЛИТЫУстановлены перед и после верхних шпинделей и исключают вероятность заклинивания заготовок на высоких скоростях подачи. |
 | ОБРЕЗИНЕННЫЕ ПОДАЮЩИЕ РОЛИКИПеред и после последнего 6-го шпинделя установлена группа обрезиненных роликов диаметром 140 мм. Исключают повреждения поверхности обработанных заготовок |

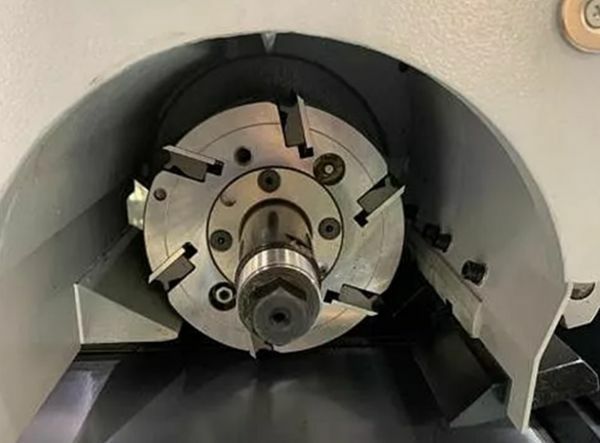

 | ЛИТЫЕ КОЖУХИ ШПИНДЕЛЕЙУлучшают аспирационные показатели при удалении стружки. |

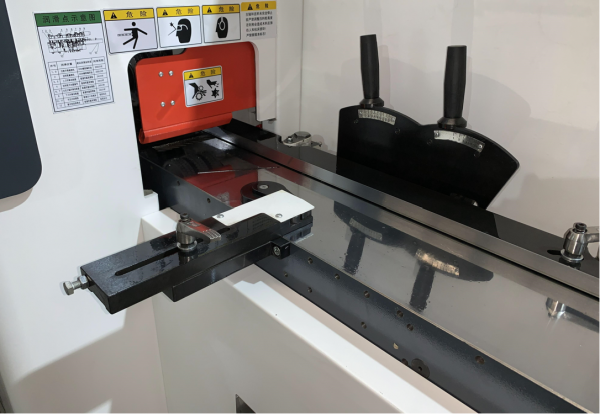

 | ХРОМИРОВАННЫЙ СТОЛПодающий стол покрыт хромом для повышения износостойкости. Длина стола 1550 мм. Боковой упор с линейкой облегчают работу оператора и снижают время перенастройки станка на новый размер обработки |

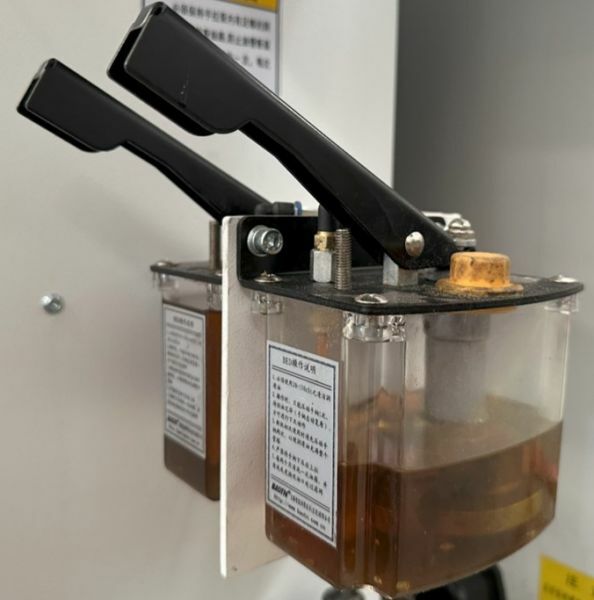

 | ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА СМАЗКИ УЗЛОВ И РАБОЧЕГО СТОЛАСтанок оснащен двумя насосами для дистанционной смазки всех направляющих и трущихся элементов станка. Подача смазки на стол необходима для снижения усилия на систему подачи, повышение качества заготовок за счет исключения налипания смолы и стружки |
 | ЭЛЕКТРОКОМПОНЕНТЫВ станке применяются электрокомпоненты ведущего мирового производителя – Schneider Electric |
Технические характеристики станка
| Технические параметры | VM423 | VM523 | VM623 | |
| Ширина обработки, мм | 20-230 | 20-230 | 20-230 | |
| Толщина обработки, мм | 8-160 | 8-160 | 8-160 | |
| Минимальная длина обработки (непрерывная подача), мм | 240 | 240 | 240 | |
|
Мощность двигателя, кВт | Первый шпиндель - нижний горизонтальный | 5,5(7,5) | 5,5(7,5) | 5,5(7,5) |
| Второй шпиндель - правый вертикальный | 5,5(7,5) | 5,5(7,5) | 5,5(7,5) | |
| Третий шпиндель - левый вертикальный | 7,5(11) | 7,5(11) | 7,5(11) | |
| Четвертый шпиндель - верхний горизонтальный | 7,5 (11) | 7,5(11) | 7,5(11) | |
| Пятый шпиндель – верхний горизонтальный | / | / | 5,5(7,5) | |
| Пятый шпиндель – нижний горизонтальный | / | 5,5(7,5) | / | |
| Шестой шпиндель – нижний горизонтальный | / | / | 5,5(7,5) | |
| Двигатель подачи | 4(5,5) | 4(5,5) | 4(5,5) | |
| Прижимной балки(подъем/опускание) | 1,1 | 1,1 | 1,1 | |
| Частота вращения первого нижнего шп., об/мин | 7000 | 7000 | 7000 | |
| Частота вращения 2-6 ножевого вала, об/мин | 8000 | 8000 | 8000 | |
| Диаметр шпинделя, мм | 40 | 40 | 40 | |
| Диаметр инструмента, мм | Первый шпиндель | 125-160 | 125-160 | 125-160 |
| Второй шпиндель | 112-200 | 112-200 | 112-200 | |
| Третий шпиндель | 112-160 | 112-160 | 112-160 | |
| Четвертый шпиндель | 112-200 | 112-200 | 112-200 | |
| Пятый шпиндель | / | 112-200 | 112-200 | |
| Шестой шпиндель | / | / | 112-200 | |
| Скорость подачи | 6-36 | 6-36 | 6-36 | |
| Рабочее давление в пневмосистеме, bar | ≤6 | ≤6 | ≤6 | |
| Длина рабочего стола | 1550 | 1550 | 1550 | |
| Точность установки механического /цифрового индикатора, мм | 0,05 | 0,05 | 0,05 | |
| Выход под аспирацию, мм x шт. | Ø 150 x 4 | Ø 150 x 5 | Ø 150 x 5 | |
| Требуемая производительность аспирационной установки, м³/ч | 12600 | 10500 | 12600 | |
| Габариты станка, мм | 3200x1850x1850 | 3200x1850x1850 | 3200x1850x1850 | |
| Транспортные габариты станка, мм | 3400x1950x2050 | 3450x1950x2050 | 3960x1950x2050 | |
| Масса JANGJA, кг | 4100 | 4200 | 4500 | |
|
Особенности станков в серии:
Данные станки дополнительно к задачам по изготовлению погонажных изделий, можно использовать для профилирования стенового бруса сечением 230x160 мм
| | |||
