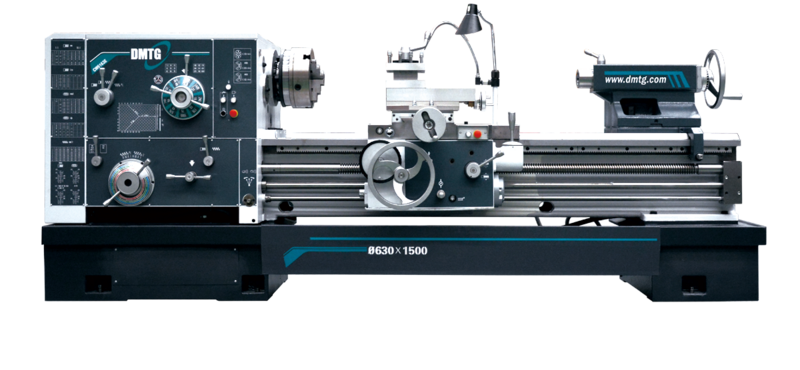

Токарный станок Dmtg CW6280E/4000

Токарный станок Dmtg CW6280E/4000

Преимущества:

• Надежность и высокое качество изготовления
• Широкий диапазон скоростей и возможностей настройки
• Долгий срок службы и надежность в работе
• Простота в обслуживании и эксплуатации

Особенности:

• Мощность: 7,5 кВт
• Диаметр обрабатываемой детали: 800 мм
• Длина обрабатываемой детали: 4000 мм
• Система управления: ЧПУ Fanuc

Назначение:

Токарный станок Dmtg CW6280E/4000 предназначен для точной обработки металлических деталей с большими габаритами. Он отлично подходит для производства крупногабаритных деталей, осуществления точной обработки поверхностей, создания резьбы и других механических операций.

Сферы применения:

• Машиностроение
• Авиационная промышленность
• Энергетика
• Производство запчастей и инструментов

Токарный универсальный станок Dmtg CW6280E/4000 принадлежит к группе универсальных станков по обработке крупных заготовок. Длина заготовки обрабатываемого изделия может составлять до 8000 мм, а максимальный диаметр обработки в гапе составляет 1000 мм. При использовании поддержки в люнетах, можно обрабатывать заготовку весом до 2-х тонн. В стандартной комплектации станок имеет подвижный и неподвижный люнет, но число люнетов может быть расширенно в зависимости от РМЦ станка CW6280E.

Производитель данного станка является мировая компания DMTG, производственные мощности которой находятся в городе Далянь Республика Китай. Станина станка выполнена из чугуна и имеет закалку направляющих в соответствии с показателем прочности HRC50.

Мощность двигателя шпинделя составляет 11 кВт, диаметр отверстия 105 мм, как опционально можно установить шпиндель с отверстием в 130 мм. Диапазон скоростей от 7.5 до 1000 оборотов в минуту, количество скоростей 18. В стандартную комплектацию станка входит задняя бабка, она имеет диаметр пиноли 100 мм, конус Морзе 6, перемещение 250. На станке установлен трех кулачковый патрон диаметром 400 мм, модели с выемкой в станине имеют в комплектации ещё и планшайбу.

Станки поставляются в двух модификациях CW6280E и CW6280E, вторая цифра (2 или 1) в маркировке станка обозначает наличие или отсутствие гапа, т.е. выемки для обработки заготовок типа диск.

Передняя бабка изготавливается и устанавливается на станину без применения промежуточных проставок, что позволяет обеспечивать дополнительную жесткость при обработке.

Вся документация на станок идет с переводом на русский язык: механика, электрика, подетальная сборка.

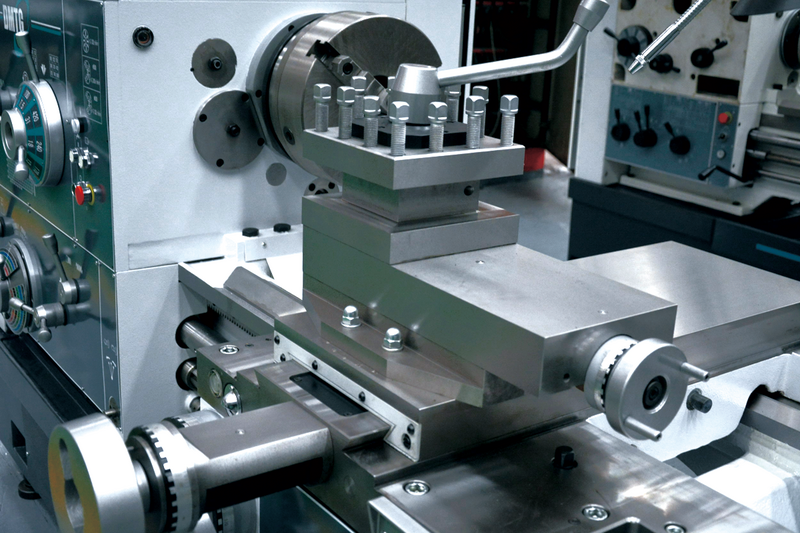

В комплекте идет весь необходимый инструмент для обслуживания станка и его агрегатов. Патрон и резцедержка оборудованы защитой.

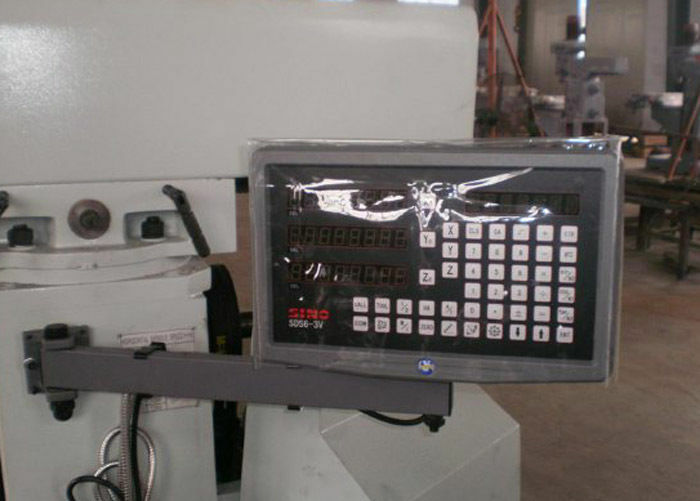

Как опцию можно заказать оснастить станок оптическими линейками компании SINO. Данные оптические линейки позволят максимально упростить работу токаря. А всторенные специальные функции памяти значительно помогут при оптимизации процесса обработки детали.

Преимущества Dmtg CW6280E/4000

1. Мощный, точный и высокопроизводительный токарный станок для серийного изготовления крупногабаритных деталей в различных отраслях промышленности.
2. Предназначен для черновой, получистовой и чистовой обработки заготовок из стали, чугуна и цветных сплавов.
3. Разработан Техническим центром корпорации DMTG совместно с английской компанией COLCHESTER (основана в 1897 г., один из ведущих мировых производителей токарных станков).
4. Большие возможности по обработке: проходное отверстие шпинделя Ø100 мм (опция: 130 мм), нарезание четырех типов резьб от метрической до питчевой, масса обрабатываемой детали до 2000 кг
5. Редуктор подач с передаточным отношением 1/1 (подачи 0,1 - 1,52 мм/об) и 16/1 (подачи 1,6 - 24,3 мм/об). Такой диапазон подач позволяет производить на одном станке как черновое обдирочное, так и чистовое точение (до Ra 1,6).
6. Возможно силовое точение со съемом до 5 мм за проход.
7. Закаленный шпиндель из высокопрочной легированной стали, установленный на регулируемые прецизионные роликоподшипники NSK (Япония).
8. Высокая жесткость и прочность станины сложной формы с многочисленными ребрами жесткости. Ширина станины 550 мм.
9. Закаленные призматические направляющие станины (не ниже HRC 47-56, толщина закаленного слоя не менее 2 мм).
10. Обработка коротких деталей большого диаметра в выемке станины.
11. Принудительная циркуляционная система смазки передней бабки и коробки подач с собственным независимым насосом.
12. Высокоточные направляющие покрыты специальным низкофрикционным покрытием Turcite-B, которое обеспечивает длительное сохранение точности, плавное и точное перемещение суппорта станка.
13. Шпиндель станка прошел динамическую балансировку на специальном испытательном стенде.
14. Мощный электродвигатель 11 кВт (опция: 15 кВт).
15. Высокопроизводительная гидростанция с баком 35 л.
16. Двухходовая гидравлическая многодисковая фрикционная муфта передает вращение на шпиндель и осуществляет реверс.
17. Гидравлический тормоз шпинделя.
18. Закаленные шлифованные шестерни передней бабки и коробки подач.
19. Дублированная рукоятка управления вращением шпинделя (с правой и с левой стороны станка).
20. Привод быстрого хода суппорта со скоростью перемещений 3800 мм/мин в продольном направлении и 1900 мм/мин в поперечном направлении.

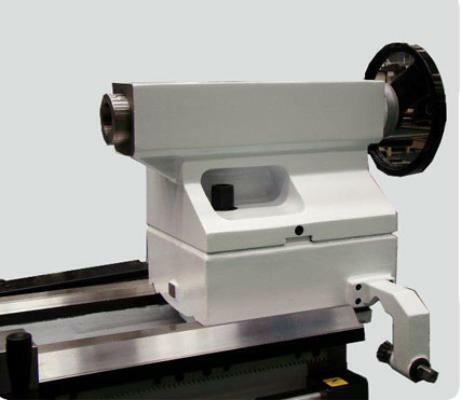

21. Мощная задняя бабка с пинолью диметром 100 мм и ходом 240 мм дает широкие возможности по обработке заготовок осевым инструментом (сверла, развертки).
22. Задняя бабка может быть смещена на ± 10 мм для точения длинных конусов.
23. Перегрузочная муфта ходового винта.
24. Система подачи СОЖ в зону резания.
25. Современный аналог советского станка ДИП-400.

Комплект поставки CW6280E/4000

1. станок CW6280E/4000
2. 3-кулачковый токарный патрон Ø400 мм

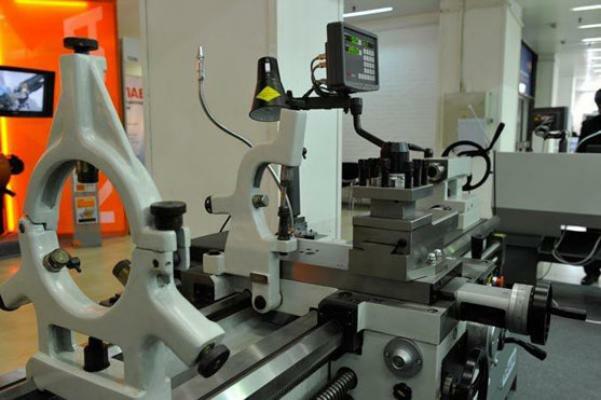

3. Люнет подвижный Ø20-100 мм (для РМЦ больше 2000 мм)
4. Люнет неподвижный Ø40-250 мм (для РМЦ больше 2000 мм)
5. Резьбоуказатель.
6. Система подачи СОЖ.
7. Станочный светильник.
8. Упорный центр Морзе 6.
9. Защитное ограждение.
10. Защитный кожух токарного патрона.
11. Комплект обслуживающего инструмента.
12. Руководство по эксплуатации на русском языке.

Дополнительные опции CW6280E/4000

1. 3-кулачковый токарный патрон Ø500 мм
2. 4-кулачковый токарный патрон Ø800 мм
3. Привод шпинделя 15 кВт
4. Проходное отверстие шпинделя 130 мм
5. Устройство цифровой индикации с оптическими линейками на две оси
6. Конусная линейка
7. Люнет неподвижный Ø100-300 мм
8. Люнет неподвижный Ø200-400 мм
9. Люнет неподвижный Ø250-500 мм
10. Планшайба Ø800 мм
11. Быстросменный картриджный резцедержатель
12. Вращающийся упорный центр Морзе 5
13. Полный защитный кожух
14. Ножной тормоз
15. Комплект анкерных болтов
16. Комплект клиновых башмаков

• Ø обработки над супортом, мм 520
• Ø над станиной, мм 800
• Ø отв, мм 100
• рмц, мм 4000
• Регулировка частоты вращения шпинделя Ступенчатая
• Уци Нет
• Макс. обороты 1000
• Напряжение, В 380
• Масса, кг 7300
• Модель CW6280E/4000
• Производство Китай
