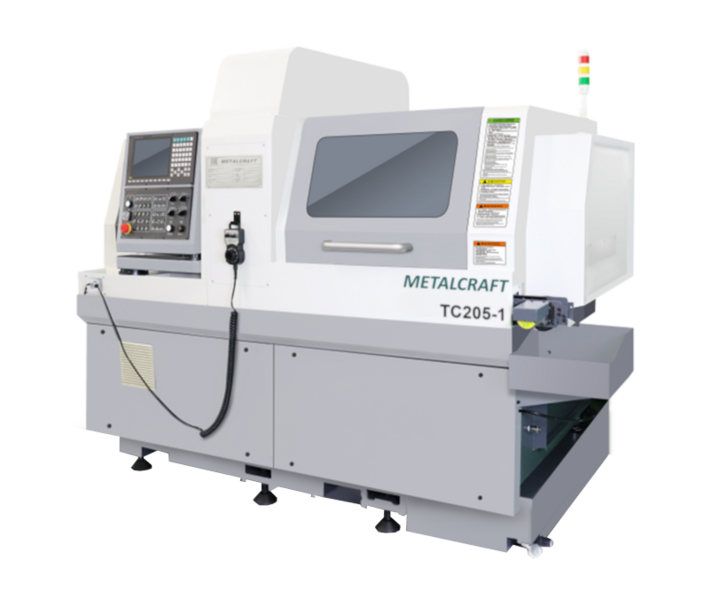

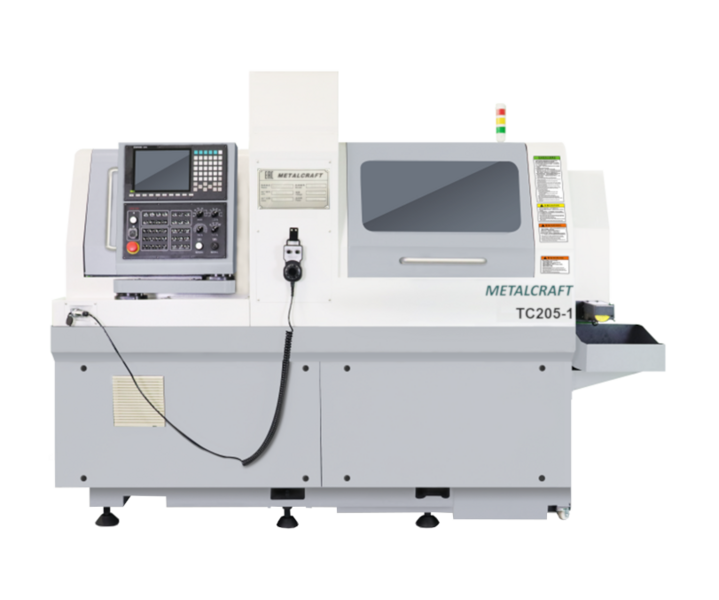

Двухшпиндельный автоматический токарный станок MetalCraft TC205-1 с ЧПУ
(голосов 333 / просмотров 500)
8 495 646 13 16
sales@dvt-spb.ru
Расчет доставки
Производитель: MetalCraft (Китай)
БЕСПЛАТНАЯ ДОСТАВКА ДО ВАШЕГО АДРЕСА
- Акция применима при общей сумме заказа не менее 450тр.
- Только для Екатеринбурга + 500 км.
- По другим регионам РФ - доставка за 50% стоимости.
Автомат продольного точения модели TC205-1 является высокопроизводительным центром для обработки прутков диаметром от 3 до 20 мм из различных материалов (от цветных сплавов до труднообрабатываемых сталей).
Предназначен для крупносерийного, массового и среднесерийного производства. Возможность автономной работы шпинделя и противошпинделя позволяет заметно сократить цикл обработки, увеличивая общую производительность на производстве.
Наличие приводных инструментов позволяет обрабатывать фасонные поверхности и производить контурное фрезерование.
• Применяется тайваньская технология производства; большинство комплектующих деталей от немецких, тайваньских и японских производителей.
• Использование синхронной направляющей втулки обеспечивает высокоскоростную и высокоточную обработку.
• С направляющей втулкой или без направляющей втулки гибкое переключение для удовлетворения различных потребностей обработки.
• Ключевые компоненты с герметичной конструкцией для предотвращения попадания масла и стружки, что повышает срок службы и стабильность.
• Выберите высокомоментный двигатель, высокую жесткость и высокопрочную направляющую для каждой оси и гнездо для установки инструмента для удовлетворения требований большого объема резки и высокой эффективности обработки.
• Высокая масштабируемость, количество инструментов соответствует различным требованиям обработки, что обеспечивает большую экономическую эффективность.
• применяется высокоточный встроенный электрический главный шпиндель, установленный в сверхточные шарикоподшипники класса P4 производства NSK (Япония) с угловым контактом; достигается высокая жесткость шпинделя и хорошая точность удержания, биение шпинделей ≤ 2 мкм.
• применяется высокоточный шариковые винты и линейные направляющие осей, повторяющаяся точность позиционирования ≤ 3 мкм.
• можно выбрать тип направляющей втулки, без втулки или с фиксированной направляющей втулкой или тип вращающейся направляющей втулки.
• применяется инструмент группового типа, позволяющий выполнять различную обработку с помощью бокового приводного инструмента и осей C.
• после установки автоматического устройства подачи прутка можно реализовать автоматическую обработку.
• подходит для сложной, малогабаритной, точной обработки тонких осей.
Предназначен для крупносерийного, массового и среднесерийного производства. Возможность автономной работы шпинделя и противошпинделя позволяет заметно сократить цикл обработки, увеличивая общую производительность на производстве.
Наличие приводных инструментов позволяет обрабатывать фасонные поверхности и производить контурное фрезерование.
Особенности станка
TC205-1:• Применяется тайваньская технология производства; большинство комплектующих деталей от немецких, тайваньских и японских производителей.
• Использование синхронной направляющей втулки обеспечивает высокоскоростную и высокоточную обработку.
• С направляющей втулкой или без направляющей втулки гибкое переключение для удовлетворения различных потребностей обработки.
• Ключевые компоненты с герметичной конструкцией для предотвращения попадания масла и стружки, что повышает срок службы и стабильность.
• Выберите высокомоментный двигатель, высокую жесткость и высокопрочную направляющую для каждой оси и гнездо для установки инструмента для удовлетворения требований большого объема резки и высокой эффективности обработки.
• Высокая масштабируемость, количество инструментов соответствует различным требованиям обработки, что обеспечивает большую экономическую эффективность.
• применяется высокоточный встроенный электрический главный шпиндель, установленный в сверхточные шарикоподшипники класса P4 производства NSK (Япония) с угловым контактом; достигается высокая жесткость шпинделя и хорошая точность удержания, биение шпинделей ≤ 2 мкм.
• применяется высокоточный шариковые винты и линейные направляющие осей, повторяющаяся точность позиционирования ≤ 3 мкм.
• можно выбрать тип направляющей втулки, без втулки или с фиксированной направляющей втулкой или тип вращающейся направляющей втулки.
• применяется инструмент группового типа, позволяющий выполнять различную обработку с помощью бокового приводного инструмента и осей C.
• после установки автоматического устройства подачи прутка можно реализовать автоматическую обработку.
• подходит для сложной, малогабаритной, точной обработки тонких осей.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Модель станка | TC205-1 |
| Бренд | MetalCraft |
| Система ЧПУ | Fanuc 0i-TF Plus |
| Тип | Двухшпиндельный |
| Макс. длина обработки с направляющей втулкой, мм | 230 |
| Макс, длина обработки без направляющей втулки, мм | 2D |
| Диаметр обрабатываемого прутка, мм | Ø 3-20 |
| Макс. диаметр радиального сверления, мм | Ø 10 |
| Тип подачи | Автоматический, при помощи барфидера |
| Мощность двигателя подачи, кВт | 0,75 |
| Скорость подачи, м/мин | 18（X1/Y2); 24 (X2/Y1/Z1/Z2) |
| Макс. диаметр радиального нарезания резьбы, мм | M6 |
| Макс. диаметр нарезаемой резьбы главного шпинделя | M8 |
| Макс. диаметр сверления главного шпинделя, мм | Ø 10 |
| Макс. диаметр обработки главного шпинделя, мм | Ø 20 |
| Мощность главного шпинделя, кВт | 2.2 / 3.7 |
| Макс. диаметр нарезаемой резьбы противошпинделя | M8 |
| Макс. диаметр сверления противошпинделя, мм | Ø 10 |
| Макс. диаметр обработки противошпинделя, мм | Ø 20 |
| Макс. диаметр зажима прутка в противошпинделе, мм | Ø 20 |
| Макс. диаметр сквозного отверстия прот-, мм | Ø 27 |

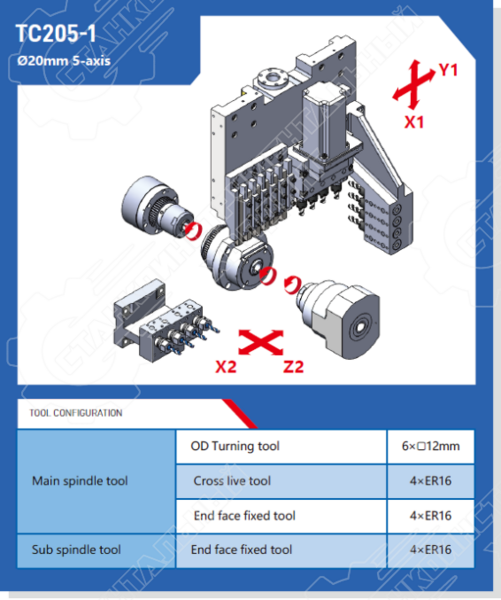

| Кол-во инструментов в противошпинделе, шт. | 4 |
| Общее кол-во инструментальных позиций, шт. | 18 |
| Размер инструмента, мм | ▢ 16 x 16 |
| Скорость вращения приводного инструмента, об/мин | 4000 |
| Кол-во инструментов для наружной обработки, шт. | 6 |
| Позиций инструмента для внутренней обработки, шт. | 4 |
| Количество позиций для радиальной обработки, шт. | 4 |
| Число осей управления, шт. | 5 |
| Напряжение электропитания, В | 380 |
| Устройство давления воздуха, мПа | 0,6 |
| Номинальная мощность, кВт | 8 |
| Габаритные размеры станка (Д x Ш x В), мм | 2450 x 1350 x 1850 |
| Масса MetalCraft TC205-1 станка, кг | 3100 |
Комплект поставки
| № п/п | Наименование | Примечание | Количество |
| СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ | |||
| 1 | Система ЧПУ | FANUC Oi-TF Plus | 1 комп. |
| 2 | Контроллер ЧПУ | Fanuc (Япония) | 1 комп. |
| 3 | Сервомоторы и приводы по осям X / Z | Fanuc (Япония) | - |
| 4 | Привод шпинделя и энкодеры | Fanuc (Япония) | - |
| 5 | Подшипники шпинделя и приводов класс P4 | NSK (Япония) , FAG (Германия) | - |
| 6 | Шарико-винтовые пары, класса C3 | PMI/HIWIN (Тайвань) | - |
| 7 | Направляющие станины | THK (Япония) | - |
| 8 | Пневматические комплектующие | AIRTAC (Тайвань) | - |
| 9 | Система смазки | Baotn (Китай) | 1 шт. |
| 10 | Главные электрические компоненты | SCHNEIDER (Франция)/ IDEC (Япония) | - |
| 11 | Реле и переключатель хода | IDEC (Япония) | - |
| 12 | Главный шпиндель и противошпиндель: электрические, с осями C и функцией электромагнитного тормоза | Включено в стоимость | 1 шт. |
| 13 | Вращающаяся направляющая втулка главного шпинделя | Включено в стоимость | 1 шт. |
| 14 | Невращающаяся направляющая втулка главного шпинделя | Включено в стоимость | 1 шт. |
| 15 | Цанга главного шпинделя | Включено в стоимость | 1 шт. |
| 16 | Цанга противошпинделя шпинделя | Включено в стоимость | 1 шт. |
| 17 | Цанга направляющей втулки | Включено в стоимость | 1 шт. |
| 18 | Уловитель готовых деталей (включая конвейерную ленту) | Включено в стоимость | 1 шт. |
| 19 | Система подачи СОЖ | Включено в стоимость | 1 шт. |
| 20 | Сигнальная лампа | Включено в стоимость | 1 шт. |
| 21 | Полная кабинетная защита | Включено в стоимость | - |
| 22 | Регулируемые опоры и комплект инструмента для монтажа станка | Включено в стоимость | 1 комп. |
| 23 | Техническая документация | Включено в стоимость | 1 шт. |
| ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ | |||
| 24 | Барфидер CTG20 (устройства подачи прутка Ø20 мм, длина макс. 2,5 м) | По согласованию | - |
| 25 | Стружкоуборочный конвейер | По согласованию | - |
| 26 | СОЖ высокого давления | По согласованию | - |
| 27 | Система удаления масляного тумана (рекомендуется выбрать совместно с СОЖ высокого давления) | По согласованию | - |
| 28 | Дополнительный комплект оснастки | По согласованию | - |
