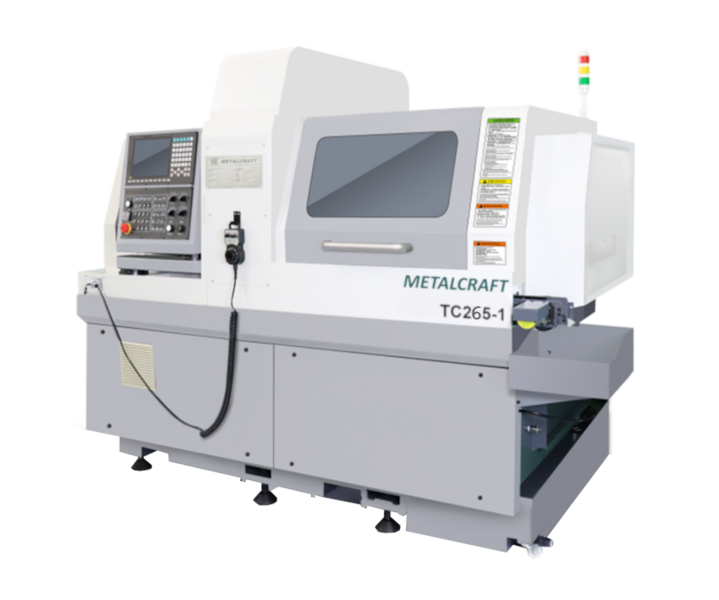

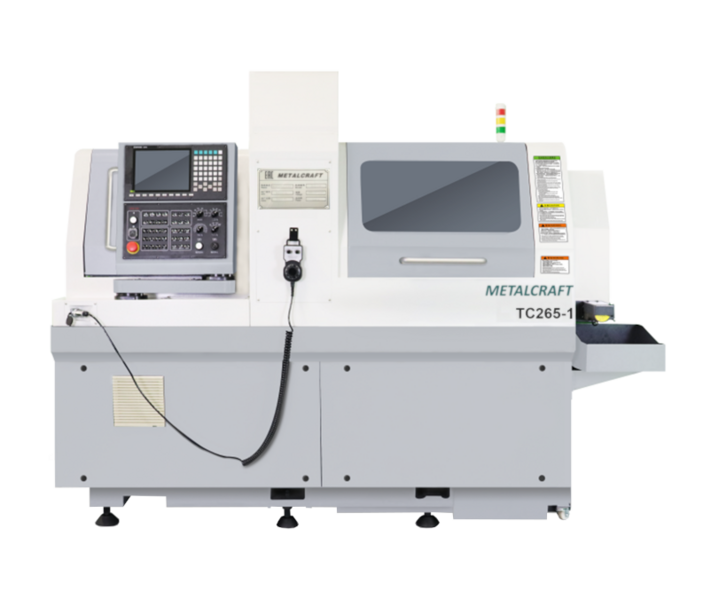

Двухшпиндельный автоматический токарный станок MetalCraft TC265-1 с ЧПУ

Высокопроизводительный 5-ти осевой токарный автомат с ЧПУ швейцарского типа (Swiss-Type) модели TC265-1 является высокопроизводительным станком для обработки прутков диаметром от 5 до 26 мм из различных материалов (от цветных сплавов до труднообрабатываемых сталей). Станок оснащенные подвижной шпиндельной бабкой, цанговым патроном, вращающейся направляющей втулкой, линейным инструментальным суппортом, приводными инструментальными блоками, а также автоматическим податчиком прутка, позволяют производить одновременную полноценную обработку в обоих шпинделях.
Автоматы продольного точения предназначены для серийного и крупносерийного производства деталей средней сложности из калиброванного прутка диаметром до 20мм из различных материалов (от цветных сплавов до труднообрабатываемых сталей).
Наличие приводных инструментов позволяет обрабатывать фасонные поверхности и производить контурное фрезерование.

Особенности станка

TC265-1:
• Применяется тайваньская технология производства; большинство комплектующих деталей от немецких, тайваньских и японских производителей.
• Использование синхронной направляющей втулки обеспечивает высокоскоростную и высокоточную обработку.
• С направляющей втулкой или без направляющей втулки, гибкое переключение для удовлетворения различных потребностей обработки.
• Ключевые компоненты с герметичной конструкцией для предотвращения попадания масла и стружки, что повышает срок службы и стабильность.
• Высокомоментный двигатель, высокая жесткость и высокопрочные направляющие для каждой оси, линейный инструментальный суппорт для удовлетворения требований большого количества технологических операций и высокой эффективности обработки.
• Высокая масштабируемость, количество инструментов соответствует различным требованиям обработки, что обеспечивает большую экономическую эффективность.
• Применяется высокоточный встроенный электрический главный- и противо-шпиндель (мотор-шпиндели), установленные в сверхточные шарикоподшипники класса P4 производства NSK (Япония) с угловым контактом; достигается высокая жесткость шпинделя и хорошая точность удержания, биение шпинделей ≤ 2 мкм.
• Применяются высокоточные шарико-винтовые пары и линейные направляющие осей, повторяющаяся точность позиционирования ≤ 3 мкм.
• Можно выбрать тип направляющей втулки, без втулки или с фиксированной направляющей втулкой, и тип вращающейся направляющей втулки.
• Применяется инструмент группового типа, позволяющий выполнять различную обработку с помощью бокового приводного инструмента и осей C.
• После установки автоматического устройства подачи прутка можно реализовать автоматическую подачу заготовки и обработку.

Технические характеристики

Характеристика	Значение
Модель станка	TC265-1
Бренд	MetalCraft
Система ЧПУ	Fanuc 0i-TF Plus
Тип	Двухшпиндельный
Макс. длина обработки с направляющей втулкой, мм	230
Макс, длина обработки без направляющей втулки, мм	2D
Диаметр обрабатываемого прутка, мм	Ø 3-26
Макс. диаметр радиального сверления, мм	Ø 10
Тип подачи	Автоматический, при помощи барфидера
Мощность двигателя подачи, кВт	0,75
Скорость подачи, м/мин	18（X1/Y2); 24 (X2/Y1/Z1/Z2)
Макс. диаметр радиального нарезания резьбы, мм	M6
Макс. диаметр нарезаемой резьбы главного шпинделя	M6
Макс. диаметр сверления главного шпинделя, мм	Ø 10
Макс. диаметр обработки главного шпинделя, мм	Ø 26
Мощность главного шпинделя, кВт	2.2 / 3.7
Макс. диаметр нарезаемой резьбы противошпинделя	M8
Макс. диаметр сверления противошпинделя, мм	Ø 10
Макс. диаметр обработки противошпинделя, мм	Ø 26
Макс. диаметр зажима прутка в противошпинделе, мм	Ø 20
Макс. диаметр сквозного отверстия прот-, мм	Ø 27
Кол-во инструментов в противошпинделе, шт.	4
Общее кол-во инструментальных позиций, шт.	18
Размер инструмента, мм	▢ 16 x 16
Скорость вращения приводного инструмента, об/мин	4000
Кол-во инструментов для наружной обработки, шт.	6
Позиций инструмента для внутренней обработки, шт.	4
Количество позиций для радиальной обработки, шт.	4
Число осей управления, шт.	5
Напряжение электропитания, В	380
Устройство давления воздуха, мПа	0,6
Номинальная мощность, кВт	8
Габаритные размеры станка (Д x Ш x В), мм	2450 x 1350 x 1850
Масса MetalCraft TC265-1 станка, кг	3100
