Двусторонний шипорезный станок с ЧПУ ChangFeng CF-ST2000N
ПРЕИМУЩЕСТВА ПОКУПКИ СТАНКОВ LIGA
- Больше 100 единиц оборудования в наличии.
- Склад в Московской области (Лосино-Петровский)
- Склад в Москве (Щелково)
- Поможем с доставкой по РФ.
- Отгрузка в день оплаты.
Двусторонний шипорезный станок с ЧПУ Chang Feng CF-ST2000N предназначен для точной, высокоскоростной фрезерной обработки шипов в различных материалах: фанере, а также массиве древесины мягких и твердых пород. Он будет полезен как на предприятии начального уровня, так и на крупносерийном производстве.
Отличительные особенности
- Максимальная длина заготовки - 2000 мм;
- Минимальная длина заготовки – 190 мм;
- Максимальная толщина заготовки – 55 мм;
- Максимальная ширина заготовки – 145 мм;
- Максимальная длина шипа – 40 мм;
- Производительность (Исходя из ширины шипа 30мм, толщины шипа 10мм) - 12 деталей в минуту;
- Скорость вращения инструмента：9000～12000 об/мин;
- Угол регулировки наклона:
по вертикали：+40～- 8 градусов
по горизонтали：+13～- 30 градусов; - Система управления ЧПУ SYNTEC HC10B-K (Тайвань) реализует высокую точность и производительность; обеспечивает простую и интуитивно понятную комбинацию элементов для программирования траектории обработки детали, что значительно сокращает время создания программы обработки.
Особенности станка
Особенности модели CF-ST2000N
- Максимальная длина заготовки - 2000 мм
- Минимальная длина заготовки – 190 мм
- Максимальная толщина заготовки – 55 мм
- Максимальная ширина заготовки – 145 мм
- Максимальная длина шипа – 40 мм
- Производительность (исходя из ширины шипа 30мм, толщины шипа 10мм) - 12 деталей в минуту
- Скорость вращения инструмента：9000～12000 об/мин
- Угол регулировки наклона:
по вертикали: +40～- 8 градусов
по горизонтали：+13～-30 градусов - Система управления SYNTEC HC10B-K (Тайвань)
Конструктивные преимущества
СТАНИНА И ПОРТАЛСтанина это фундамент всей конструкции, от надежности и жесткости которой зависит дальнейшая работа обрабатывающего центра на протяжении всего срока эксплуатации. Станина имеет форму рамной конструкции с ребрами жесткости, это обеспечивает надежную базу для дальнейшего крепления на нее всех узлов и агрегатов. Высокая точность исполнения гарантирует точное передвижение рабочих агрегатов, что в последствии влияет на точность обработки. Станина и рабочий стол после сварки, для снятия внутренних напряжений, отжигаются в специальной печи и затем обрабатываются на тяжелом портальном фрезерном центре за одну установку. Точность фрезеровки обеспечивает правильную геометрию для дальнейшего крепления направляющих и приводов. На заводе ChangFeng осуществляется проверка геометрии на каждом этапе сборки. | |

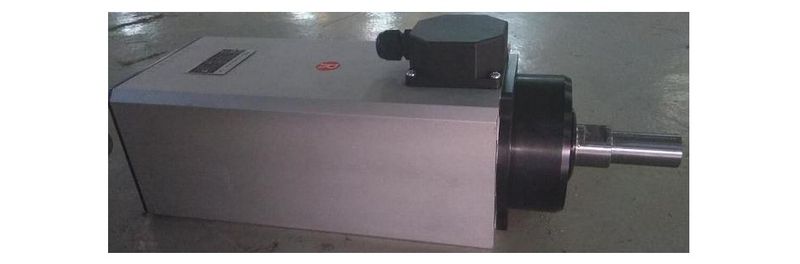

 | ЭЛЕКТРОШПИНДЕЛЬСтанок оснащен современными двухсторонними электрошпинделями 2 х 6 кВт. Система охлаждения электрошпинделей, гарантирует стабильную рабочую температуру высоконагруженных элементов каждого шпинделя, что обеспечивает долгий срок эксплуатации. |

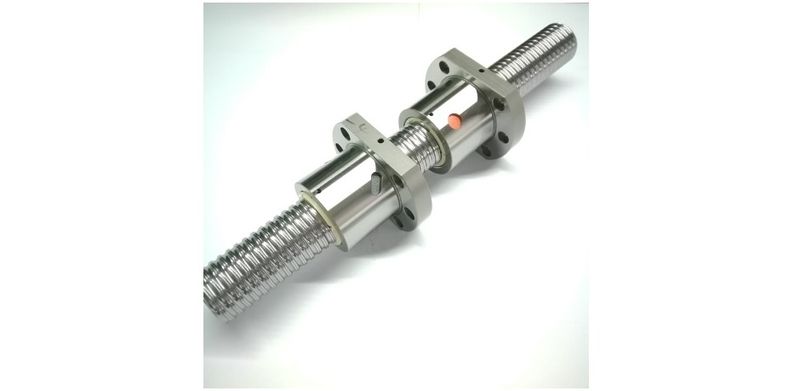

 | ПЕРЕМЕЩЕНИЕ ПО ОСЯМНаправляющие качения линейного типа и ШВП от компании PMI (Тайвань) – Обеспечивают плавность хода за счет минимального трения, при этом сохраняя жесткое сцепление и прецизионную точность. |

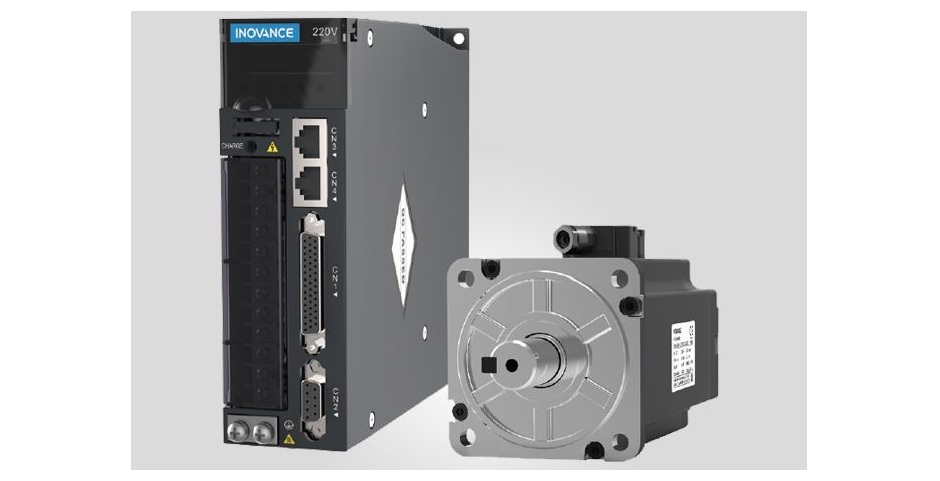

 | СЕРВОМОТОР INOVANCEСервомотор INOVANCE повышенной мощности. Обеспечивают синхронное перемещение, высокую точность и динамику. Скорость перемещения. |

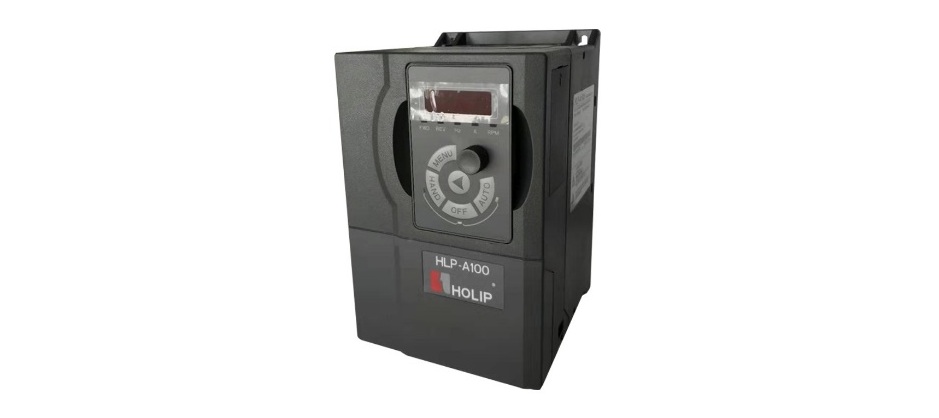

 | ИНВЕРТОРОборудование оснащено двумя надежным современным инверторами мощностью по 7.5KW от лидера индустрии азиатского рынка компании HOLIP. |
ИНТЕРПОЛЯЦИЯ УГЛА НАКЛОНА ШПИНДЕЛЕЙРегулировка и позиционирование под любым углом в диапазоне регулировок. Угол регулировки наклона: | |
СИСТЕМА ПОДАЧИ ЗАГОТОВКИОборудование оснащено автоматическим кассетным магазином, подачи заготовок, что обеспечивает высокую производительность и высвобождает время оператора на промежуточные манипуляции по подготовке заготовок и сортировке изделий. | |
 | ОТВЕДЕНИЕ СТРУЖКИСистема аспирации – реализована двумя аспирационными отводами по 8’’(203,2 мм), что позволяет эффективно отводить стружку и пыль из зоны обработки. |

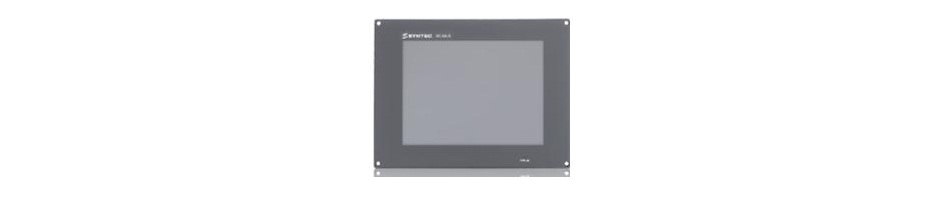

 | СИСТЕМА УПРАВЛЕНИЯСовременная система ЧПУ SYNTEC HC10B-K (Тайвань) обеспечивает высокую точность и производительность; графическое программирование: обеспечивает простую и интуитивно понятную комбинацию элементов для программирования траектории обработки детали, что значительно сокращает время создания программы обработки. Полнофункциональный контроллер с Touchscreen экраном высокой четкости и контрастности, обеспечивает удобное управление высокопроизводительной системой ЧПУ, реализованной на современной стойке SYNTEC HC10B-K Стойка оснащена сетевыми портами RS485, VGA, USB, 10/100M(мини джек), D/A (5 V). |

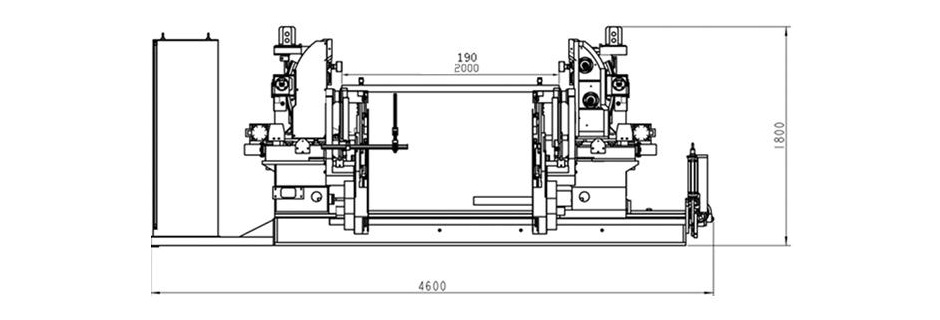

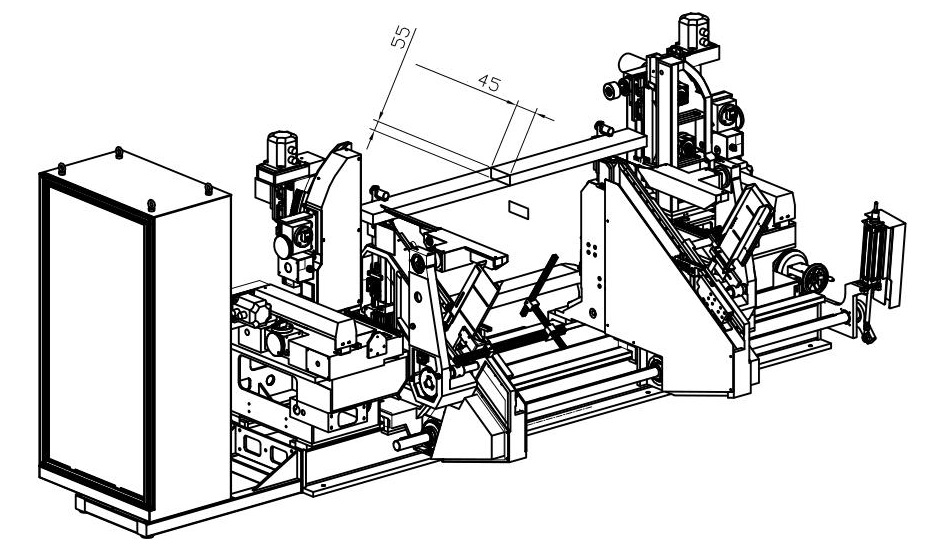

  | ЗОНА ОБРАБОТКИ И УСТАНОВОЧНЫЕ ПАРАМЕТРЫ Макс. длинна обработки：2000 мм |
 | СЕРВИС И ОБСЛУЖИВАНИЕПрофессиональный, оперативный и качественный сервис. |
Технические характеристики станка
| Наименование | CF-ST2000N |
|---|---|
| Производительность При ширине шипа 30 мм и толщине шипа 10 мм | Производительность 12 деталей в минуту |
| Параметры заготовки Максимальная длина заготовки Минимальная длина заготовки Максимальная толщина заготовки Максимальная ширина заготовки Максимальная длина шипа | Параметры заготовки 2000 мм 190 мм 55 мм 145 мм 40 мм |
| Шпиндель Частота вращения шпинделя Мощность шпинделя Количество шпинделей | Шпиндель 12 000 об/мин 6 кВт 2 шт. |
| Диапазон регулировки наклона шпинделей По вертикали По горизонтали Интерполяция инструмента | Диапазон регулировки наклона шпинделей +40～-8 градусов +13～-30 градусов Автоматическая |
| Система подачи заготовки Тип магазина заготовок Тип подачи заготовки | Система подачи заготовки Вертикальный, кассетный Автоматический |
| Привод подачи Привод перемещения рабочей группы Инвертор ШВП | Привод подачи Сервопривод INOVANCE HOLIP 7,5 кВт PMI, Тайвань |
| Другие данные Система ЧПУ Требуемое давление воздуха Количество и диаметр выходов под аспирацию | Другие данные SYNTEC HC10B-K (Тайвань) 6 Бар 2х203,2 мм |
| Габариты станка (ДхШхВ), мм | 4600х2000х1800 |
| Масса ChangFeng CF-ST2000N станка, кг | 3500 |
