Фрезерные станки с ЧПУ QUADRO 1212, 1220, 1224

Видео-обзоры "Фрезерные станки с ЧПУ QUADRO 1212, 1220, 1224"

Фрезерные станки с ЧПУ QUADRO обеспечивают криволинейный высокоточный раскрой ДСП и МДФ, массива древесины и фанеры. На оборудовании можно обрабатывать также оргстекло, пластик, резину, ПВХ и акрил. Модели серии отличаются размером рабочего стола.

Оборудование применяется на мебельных фабриках по производству стульев, диванов, кроватей. А также подойдет для изготовления деталей интерьера и лестниц.

Получаемые изделия

Преимущества

• Обработка фрезой, чистый рез
• Управление ЧПУ, высокая точность раскроя
• Обработка пакета заготовок высотой до 150 мм
• Получение минимальных радиусов. Фрезы 6 и 8 мм
• Раскрой материала осуществляется с помощью фрезы закрепленной в 2-х точках (снизу и сверху)
• Фреза не требует замены каждые 2 часа
• Фреза имеет более высокую точность
• Более высокая скорость перемещения фрезы
• Минимальное количество отходов благодаря использованию тонких фрез

Конструктивные особенности

	Раскрой с помощью фрезы Для раскроя используется фреза, которая имеет 2 опоры. Такой способ крепления исключает вибрации и позволяет раскраивать материал высотой до 150 мм с высокой скоростью и точностью.
	Два шпинделя Привод одной фрезы осуществляется 2-мя шпинделями, мощностью 6 кВт каждый, что позволяет осуществлять раскрой материала толщиной до 150 мм с высокой скоростью.
	Планетарный редуктор Перемещение стола, на котором закреплены заготовки, осуществляется с помощью высокоточных планетарных редукторов, по косозубой рейке.В отличие от передач с прямыми зубьями, косые входят в зацепление постепенно, а не сразу по всей длине зуба. Косозубое зацепление не имеет зоны однопарного зацепления. В прямозубой передаче нагрузки на зубья прикладывается мгновенно. Зубья в косозубых передачах нагружаются постепенно по мере захода их в зону зацепления, в зацеплении всегда находится как минимум две пары зубьев. Данные факторы определяют плавность работы косозубого зацепления, а также снижение шума и дополнительных динамических нагрузок по сравнению с прямозубым зацеплением.

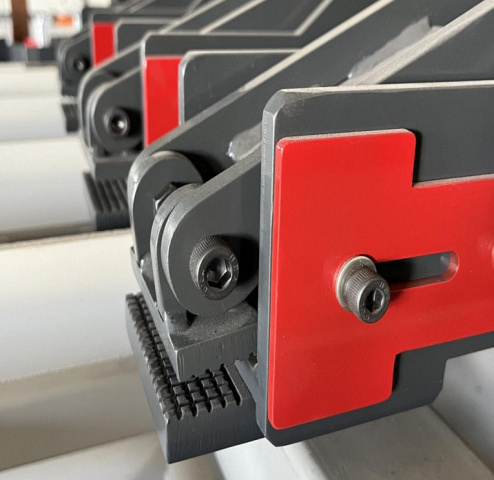

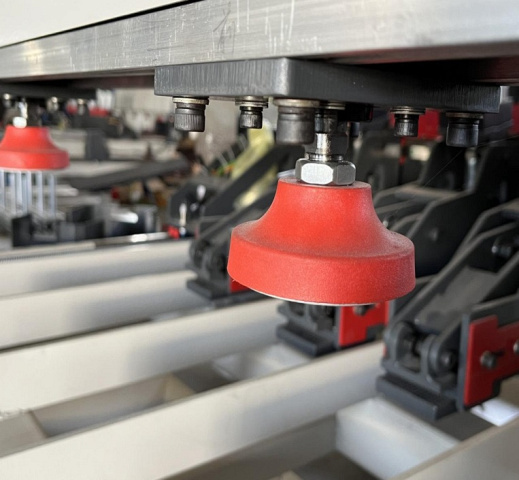

	Система зажима заготовки Надежная фиксация заготовки осуществляется с помощью пневматических зажимов.Дополнительное прижатие заготовки к столу осуществляется с помощью роликов.
	Станина Станина станка обрабатывается на металлообрабатывающем центре с ЧПУ за один установ, что дает гарантированно высокую точность и высокое качество сборки.
	Централизованная система смазки Позволяет дистанционно осуществлять смазку узлов станка с помощью ручного насоса. При этом снижается время, затрачиваемое на обслуживание станка.

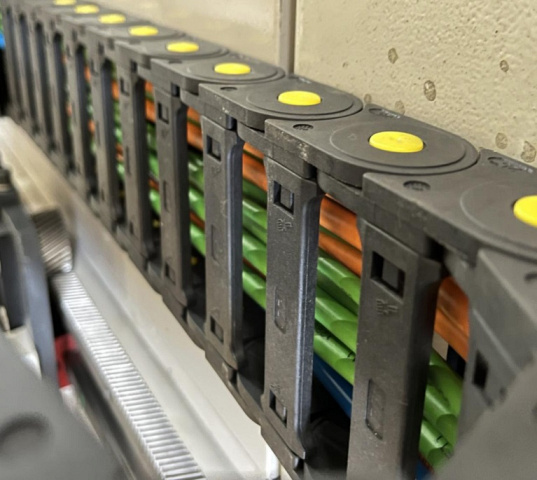

	Защитные кабелеукладчики Обеспечивают защиту кабелей от внешних повреждений (защищает от механических повреждений при падении габаритных обрезков), что увеличивает ресурс работы станка и повышает уровень безопасности на производстве.
