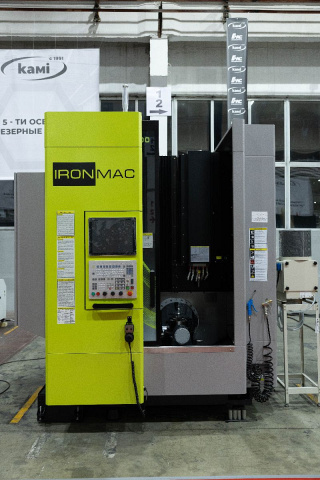

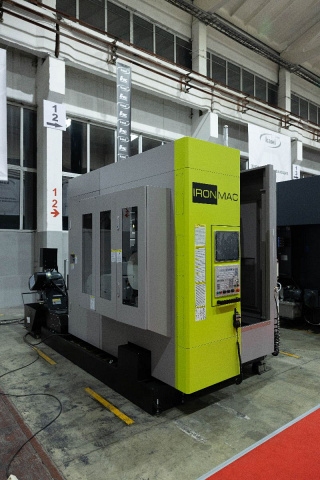

Фрезерный обрабатывающий центр IRONMAC IMU-5X 300

Код товара: 102497

На складе: 2 шт.

5.0 (голосов 333 / просмотров 500)

8 495 646 13 16

sales@dvt-spb.ru

Расчет доставки

Производитель: IRONMAC

Описание
Отзывы
Доставка

Фрезерный обрабатывающий центр IRONMAC IMU-5X 300 предназначен для высокоточной* обработки корпусных деталей, заготовок типа тел вращения с пяти сторон за один установ с максимальной производительностью** до 550 см³/мин. На оборудовании возможно обрабатывать сталь, алюминий, жаропрочные и нержавеющие сплавы.

* Высокоточная обработка соответствует классу точности В (соотношение основных допусков станка до 0,004 мм).

** Частота вращения шпинделя на фрезерных обрабатывающих центрах IRONMAC IMU-5X 300 до 20 000 об/мин при скорости подачи до 20 000 мм/мин.

Станки серии IMU-5X 300 представляют собой оборудование вертикального*** типа, оснащенное наклонно-поворотным столом с двумя опорами.

*** Многофункциональное, надежное и точное оборудование для простых и сложных задач - фрезеровки, нарезки резьбы, сверления и расточки. Одна такая модель заменяет несколько единиц станков, благодаря чему экономятся производственные площади и сокращаются издержки предприятия.

Обрабатывающие центры отлично решают технологические задачи в области механической обработки металла корпусных деталей:

машиностроение;
производство инструментов и пресс-форм;
контрактное изготовление деталей;
пищевая промышленность;
агротехническое машиностроение;
оснастка для производства пластика;
детали для аэрокосмической промышленности;
компоненты автомобильной отрасли;
энергетическая промышленность;
судостроение;
железнодорожная промышленность;
опытное и исследовательское машиностроение.

Автомобильная промышленность

Машиностроение

Приборостроение

Авиационная промышленность

Двигателестроение

Изготовление пресс-форм и штампов высокого качества

Преимущества

Русскоязычная система ЧПУ H-CNC
Инструментальный магазин до 30 позиций
Лазерная система измерения инструмента NC4
Система измерения детали OMP40
Поворотно-наклонный стол с редукторным приводом + энкодер Heidenhine - точность позиционирования 8 сек.
Оптические линейки Heidenhine по осям X / Y / Z - точность позиционирования 8 мкм

Конструктивные особенности

	Портальная конструкция L-образного типа Используется для достижения производительности обработки и точности контура в высокодинамичных условиях с высокой точностью, высокой производительностью и высокой эффективностью.Благодаря анализу методом конечных элементов и динамической оптимизации гарантируется высокая жесткость, высокая точность, высокая эффективность и стабильность конструкции станины.Оптимизированная конструкция станины L-образного типа. Все основные компоненты смонтированы с большим количеством усиливающих ребер, термически равномерно обработаны и обладают высокой устойчивостью к скручиванию.Преимущества:Использование высокопрочной портальной конструкции L-образного типа, обеспечивает выдающуюся жесткость, стабильность тепловой симметрии и эффективное подавление вибрации.Движущиеся части оптимизированы по вес IRONMAC IMU-5X 300у для достижения идеальных динамических характеристик.Ось Z оптимизирована в механике и динамике, что повышает жесткость и динамику на 30% по сравнению с аналогичными моделями.Большая площадь основания колонны.Трехосевое ускорение до 1,2 G

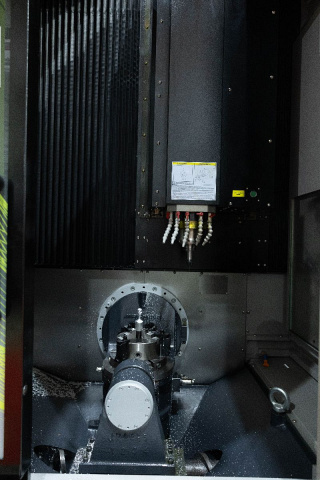

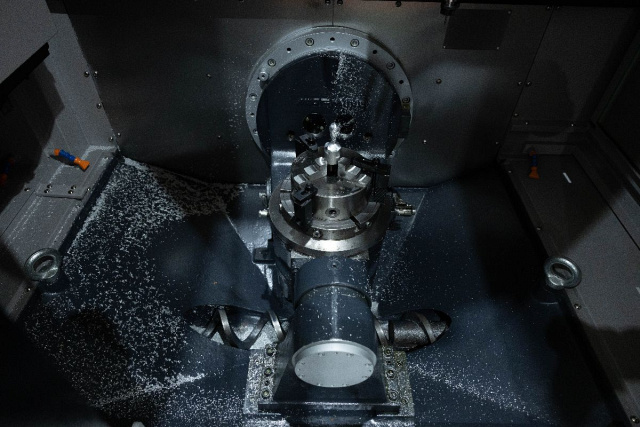

	Поворотно-наклонный стол с прямым приводом Жесткая, стабильная конструкция 5-осевых фрезерных станков этой серии оснащаются поворотным столом с двойной опорой, обеспечивающей высокую жесткость и устойчивость даже при максимальных нагрузках. Технология прямого привода обеспечивает превосходную точность и чистоту поверхности заготовки.Преимущества:Высокая динамика благодаря отсутствию элементов механической трансмиссии.Водяное охлаждение обеспечивает оптимальную теплопередачу.Демпфирование фиксации поглощает вибрацию.Отсутствие трущихся частей в двигателе исключает износ и обеспечивает долгий срок службы.

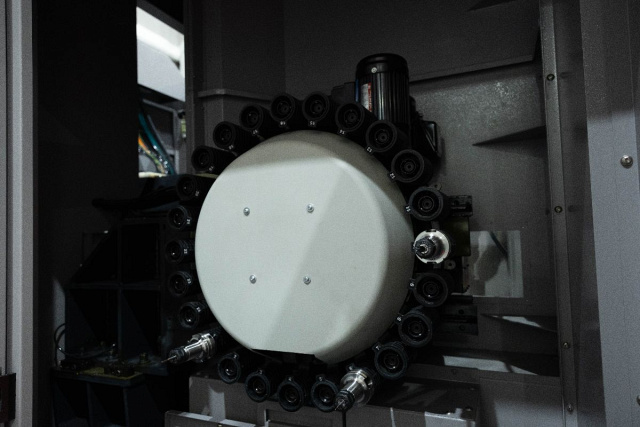

	Инструментальный магазин на 24 позиции SUNJET Тайвань Инструмент весом до 8 кг, время смены инструмента 2,5 секунды.*Опционально возможно расширение до 30 позиций.
	Оптические линейки по осям X / Y / Z YUHENG Точность позиционирования 8 мкм;Круговые энкодеры по осям А и С точность 8 сек.

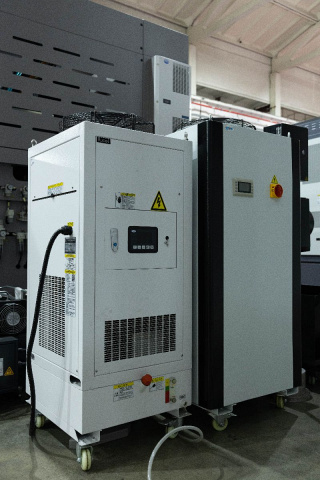

	Водяное охлаждение шпинделя Идеально подходит для высокооборотистых шпинделей (от 15 000 об/мин). Охлаждение необходимо для работы в 2 - 3 смены.
	Кондиционер электрошкафа Прецизионная сборка и необходимое охлаждение обеспечивают долговечность работы электросистемы.
	Система измерения детали RENISHAW OMP-40 В стандартной комплектации станка.
	Система измерения инструмента MARPOSS В стандартной комплектации станка.
	MPG Маховичок, пистолет для обдува воздухом и СОЖ

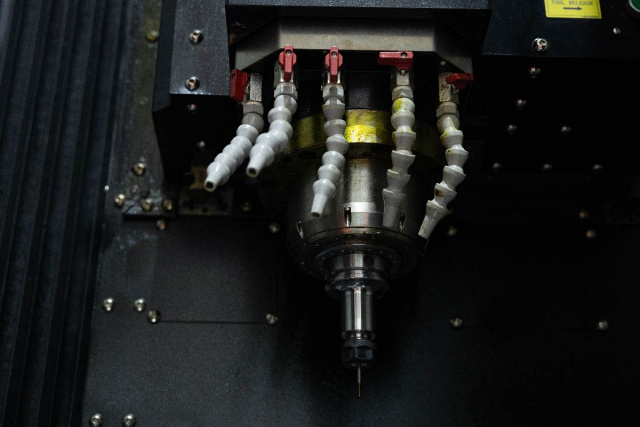

	Прямой привод HSK-A 63 20 000 об/мин Контроль теплоотвода HUAZHONGCNC обеспечивает производительность, точность и срок службы шпинделя.Инновационная конструкция подшипника шпинделя значительно повышает жесткость шпинделя, эффективно снижая теплоотвод.Устройства контроля шпинделя эффективно защищают безопасную работу шпинделя.

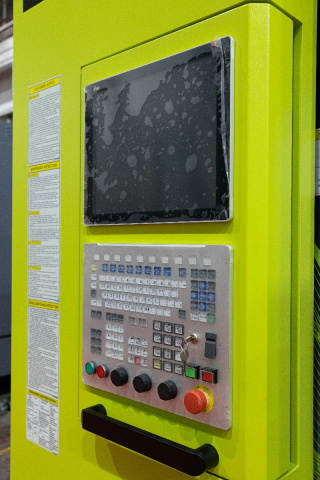

	ЧПУ CAM системы, совместимые с HNC: NX Siemens Software, по такому же принципу можно работать с Master CAM, Powermill, Vericut, SolidCam, EdgeCam, СПРУТ Cam и др.Система ЧПУ HNC 848:5-32 оси управления.17-дюймовый цветной сенсорный ЖК-экран (опционально).Внешний модуль ПЛК и ввода / вывода.Поддержка NCUC, Ethercat.5 одновременно управляемых осей.5-осевая функция RTCP.Автоматическая калибровка по 5 осям.Параметры ПК:Материал: панель из алюминиевого сплава.Размер: 17-дюймовый экран, поддерживает разрешение высокой четкости 1280 x 1024.Сплайн-интерполяция.Несколько функций: клавиатура MCP резервирует 12 настраиваемых клавиш для удовлетворения индивидуальных потребностей пользователей.Процессор: i7-5550U CORE двухъядерный 2,0 ГГц.Видеокарта: Intel HD Graphics 5500.USB: 8 USB, 4 USB 3.0 и 4 USB 2.0.Жесткий диск: 128 Gb.Системная память: 8G, максимальное расширение до 16 Gb/
	Система оснасток HSK Важнейшие свойства HSK-A63:Биение < 0,003 ммВысокое усилие зажима благодаря глубокому зажиму в зажимном отверстии.Короткая фаска.Динамичная форма: усиленный хвостовик для длинных термопатронов.Резьбовые отверстия для балансировки болтами.Система оснасток HSK была разработана специально для высокоскоростной и высокоточной обработки.По сравнению с BT конусом данная система одновременно, жесткая и легкая и способная к высокой радиальной и осевой нагрузке.Интерфейс DIN 69893 стал новым стандартом для обрабатывающих центров.Благодаря удлиненному конусу обеспечивается высокоточное центрирование и жесткое осевое позиционирование оправки в шпинделе станка c высокой степенью точности попадания в одну ту же точку при смене инструмента.Дополнительно в интерфейсе DIN 69893-1 HSK-A передача крутящего момента осуществляется благодаря захватам на коническом хвостовике. DIN 69893 HSK-A/HSK-E/HSK-F применяется прежде всего при высокоскоростной обработке резанием.DIN 69893-1:Патрон изготовлен из жаропрочной стали.Термообработан до 54 HRC.Для инструмента из быстрорежущей стали и твердого сплава.Под хвостовик с допуском h6.Точная балансировка с помощью балансировочных болтов.

Комплектация

	ЧПУ HNC-848D;5-осевой пакет калибровки.
	Шпиндель 20 000 rpm / HSK-A63 / ABG0220O5-H63.M.E;Масляное охлаждение шпинделя;Система защиты от пыли и стружки шпинделя.
	Магазин инструмента 24 шт. магазин – SUNJET Тайвань
	Лазерная система измерения инструмента Функция автоматического измерения длины инструмента и износа инструмента, функция обнаружения / отсутствия.
	Линейки HEIDENHAIN X, Y, Z - линейки HEIDENHAIN;A, C - линейки HEIDENHAIN;

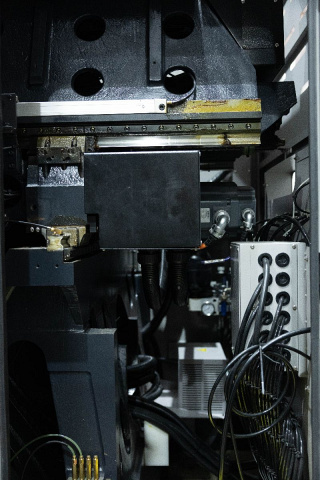

	X, Y, Z - роликовые направляющие и ШВП X, Y, Z - роликовые направляющие R35, PMI-TAIWAN;X, Y, Z - ШВП X,Y, 4012 C3, Z 3210, C3 / PMI-TAIWAN;

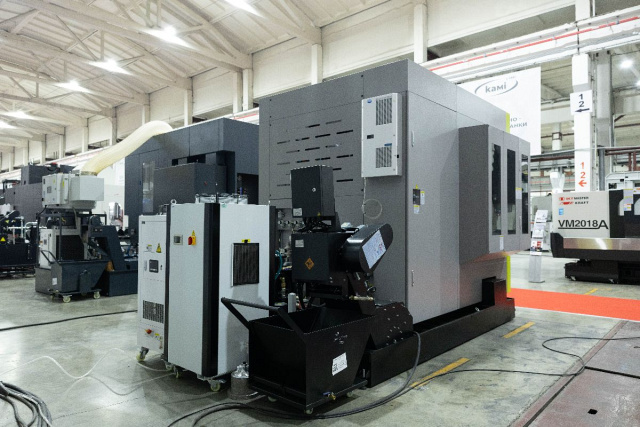

	Винтовой стружечный конвейер
	Кондиционер электрошкафа
	Пистолет смыва и воздушный пистолет
	Полностью закрытая зона обработки

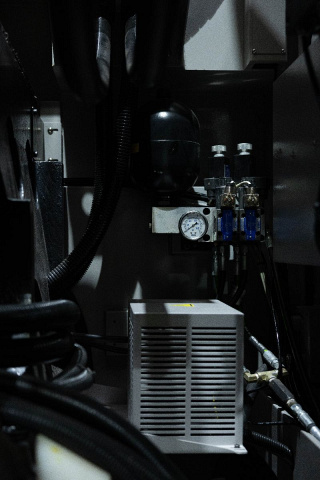

	Автоматическая система смазки СОЖ
