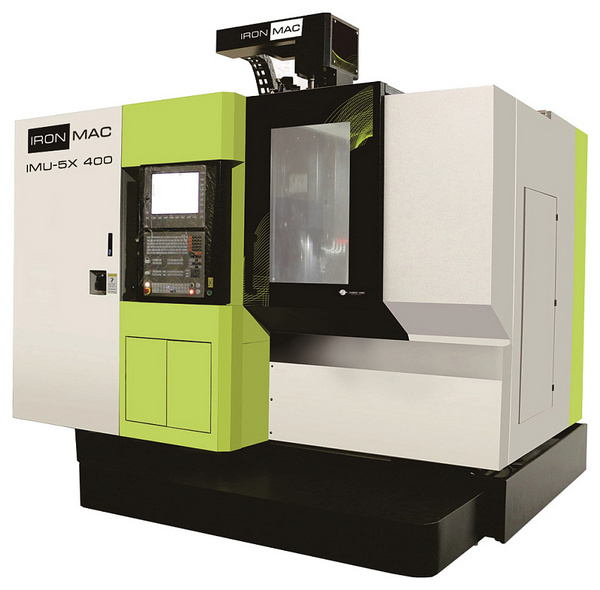

Фрезерный обрабатывающий центр IRONMAC IMU-5X 400

Фрезерный обрабатывающий центр IRONMAC IMU-5X 400 предназначен для высокоточного* фрезерования, нарезки резьбы, сверления и расточки деталей (корпусных заготовок, тел вращения) из стали и алюминия, нержавеющих и жаропрочных сплавов.

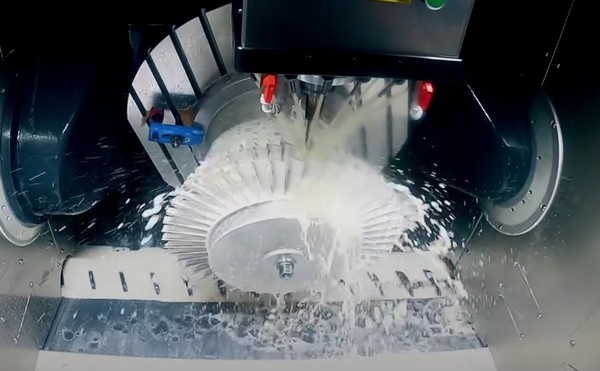

Обработка** производится сразу с пяти сторон заготовки за один установ.

IRONMAC IMU-5X 400 - станки вертикального типа, оснащаются наклонно-поворотным столом** с двумя опорами.

Фрезерный обрабатывающий центр IRONMAC IMU-5X 400 обладает широкой сферой применения и используется в судо- и машиностроении (включая агротехническое, опытное и исследовательское), энергетической и железнодорожной промышленности. Также станки используются для изготовления:

• оснастки для производства пластика;
• деталей аэрокосмической промышленности;
• компонентов автомобильной отрасли;
• контрактного изготовления деталей;
• инструментов и пресс-форм.

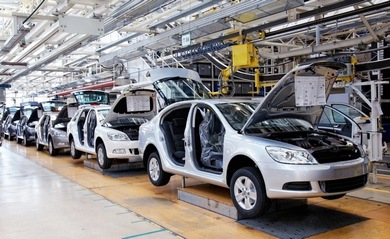

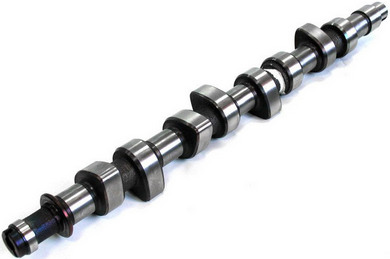

Автомобильная промышленность

Машиностроение

Приборостроение

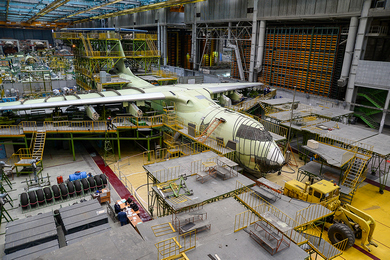

Авиационная промышленность

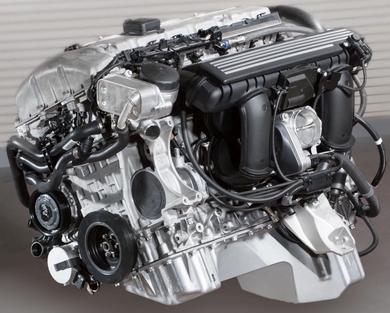

Двигателестроение

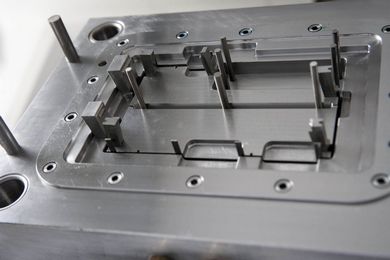

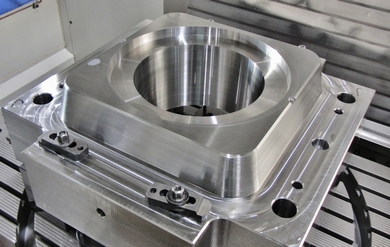

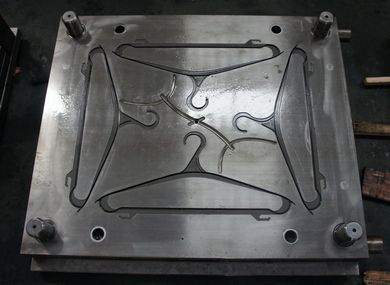

Изготовление пресс-форм и штампов высокого качества

Преимущества

• Русскоязычная система ЧПУ H-CNC
• Инструментальный магазин до 30 позиций
• Лазерная система измерения инструмента NC4
• Система измерения детали OMP40
• Поворотно-наклонный стол с редукторным приводом + энкодер Heidenhine - точность позиционирования 8 сек.
• Оптические линейки Heidenhine по осям X / Y / Z - точность позиционирования 8 мкм

Конструктивные особенности

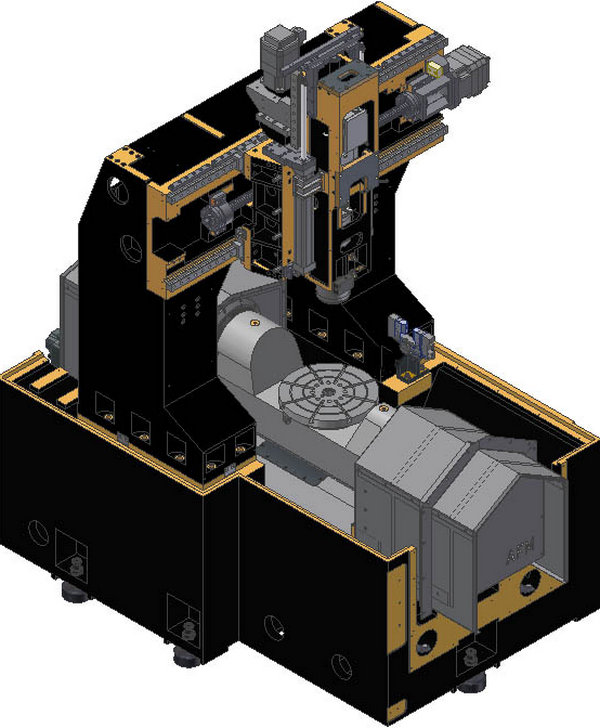

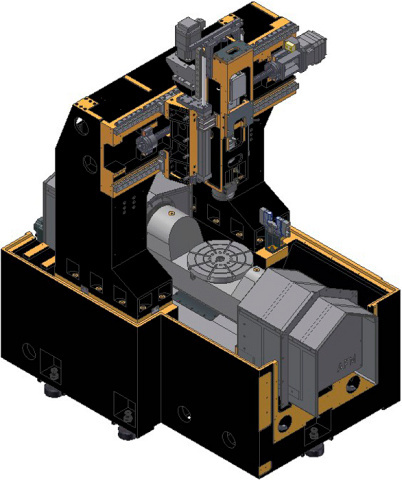

	Портальная конструкция с фиксированной балкой В серииIMU-5X-400используетсяпортальная конструкция L-образного типадля достижения производительности обработки и точности контура в высокодинамичных условиях с высокой точностью, высокой производительностью и высокой эффективностью.Благодаряанализу методом конечных элементови динамической оптимизации гарантируется высокая жесткость, высокая точность, высокая эффективность и стабильность конструкции станины.Все основные компоненты смонтированыс большим количеством усиливающих ребер, термически равномерно обработаны и обладают высокой устойчивостью к скручиванию.Использование высокопрочной портальной конструкции с фиксированной балкой обеспечивает выдающуюся жесткость, стабильность тепловой симметрии и эффективное подавление вибрации.Движущиеся части оптимизированы по вес IRONMAC IMU-5X 400у для достижения идеальных динамических характеристик.Ось Z оптимизирована в механике и динамике,что повышает жесткость и динамику на 30% по сравнению с аналогичными моделями.Большая площадь основания колонны.Трехосевое ускорение до 1,2G.

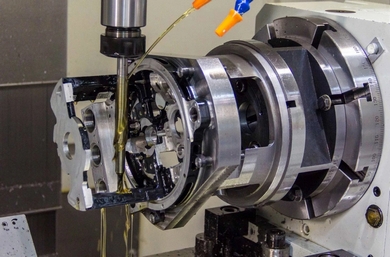

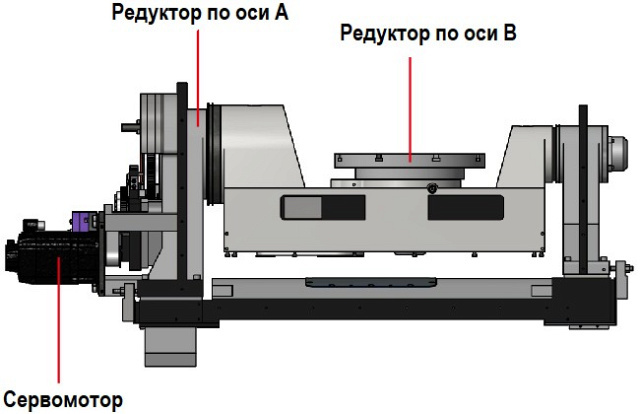

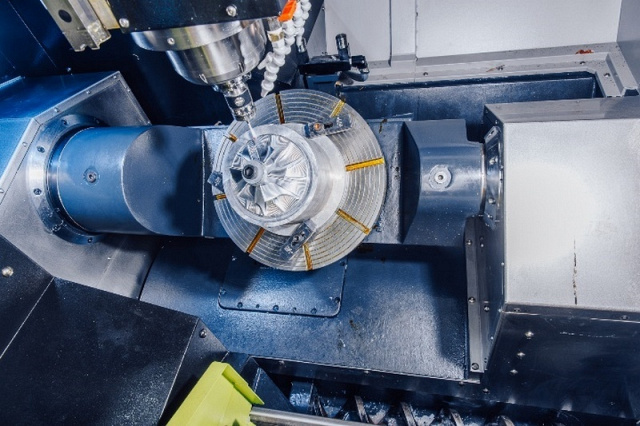

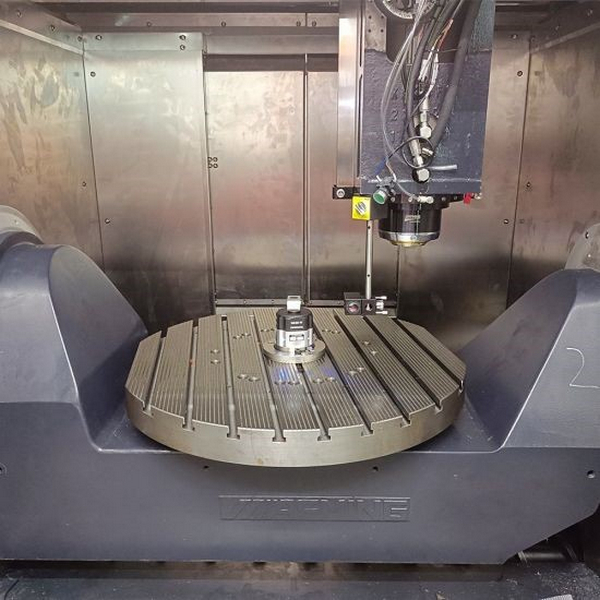

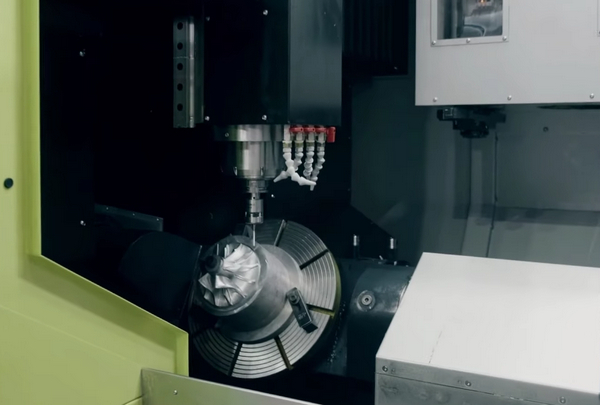

	Поворотно-наклонный стол GTRT IMU-5X 400 оснащен поворотно-наклонным столом GTRT с редукторным приводом, которая дает крутящий момент пооси A - 1056 Нми пооси C - 432 Нм, что позволяет обрабатывать любые труднообрабатываемые материалы.Данная технология уникальна, запатентована и не имеет аналогов.Запатентованная технология защиты от люфта.Поворотный стол поддерживается двумя суппортами с высокой жесткостью, высокой несущей способностью и высокой точностью.Технология шлифования зубчатых колес по DIN5.Применимость широкого спектра материалов для обработки, включая обработку материалов с высокой твердостью и ударной вязкостью, таких как сталь и титановые сплавы.

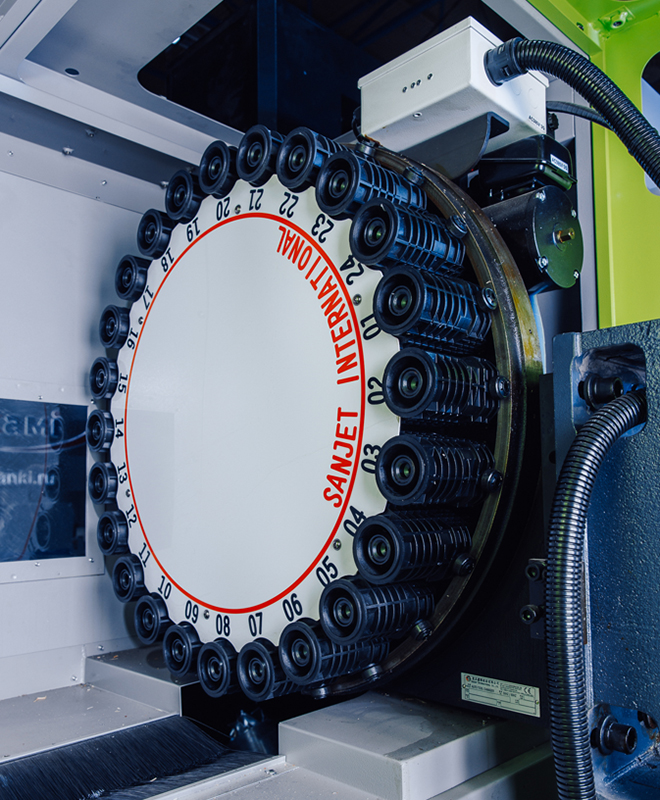

	Инструментальный магазин Инструментальный магазин на 24 позиции SUNJET Тайвань.Инструмент весом до 8 кг, время смены инструмента 2,5 сек.* Опционально возможно расширение до 30 позиций.

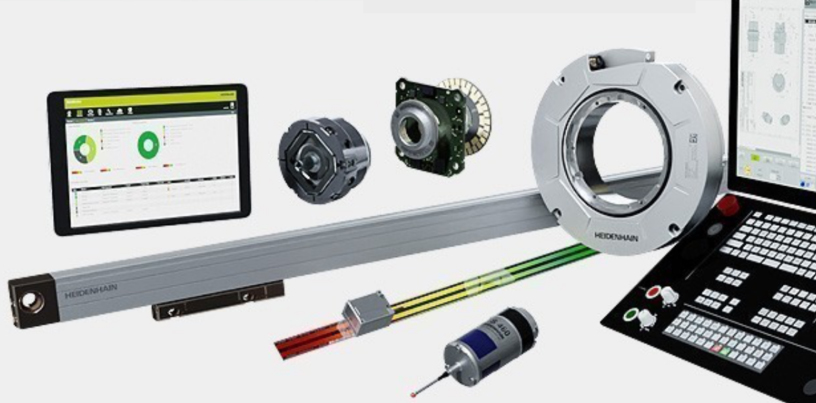

	Оптические линейки и круговые энкодеры HEIDENHAINE На станке установлены оптические линейки и круговые энкодеры HEIDENHAINE.

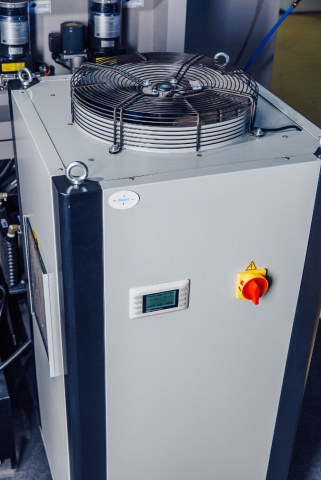

	Водяное охлаждение шпинделя *Опционально устанавливается масляное

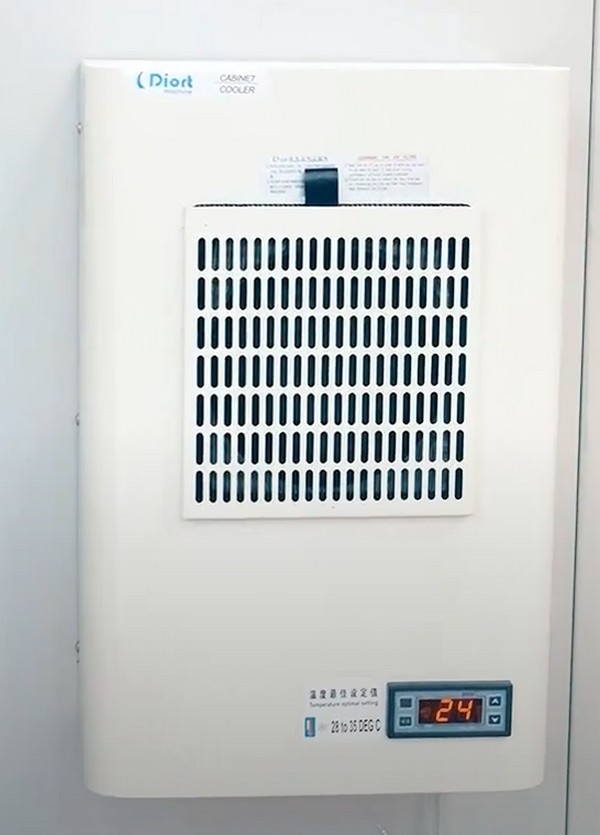

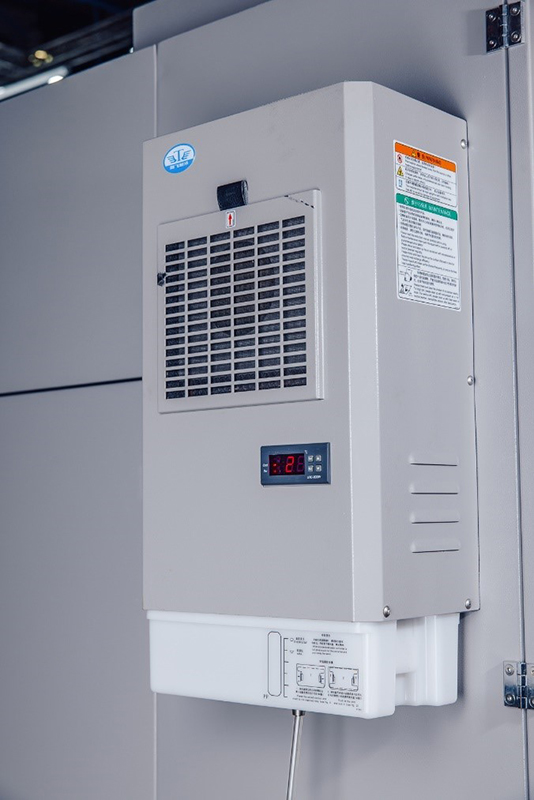

	Кондиционер электрошкафа Прецизионная сборка и необходимое охлаждение обеспечивают долговечность работы электросистемы.

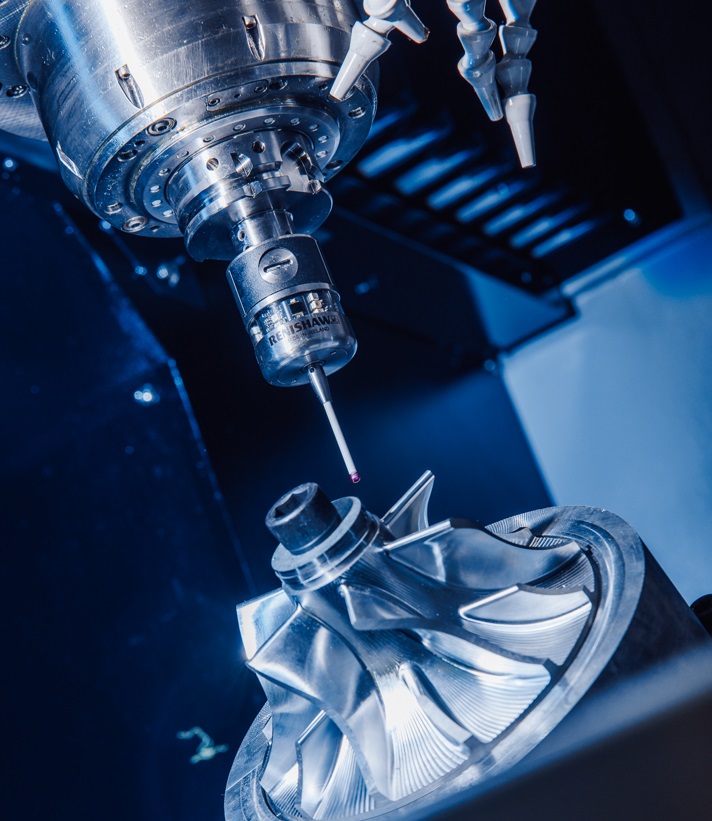

	Система измерения детали RENISHAW В стандартной комплектации станок оснащен системой измерения детали RENISHAW.

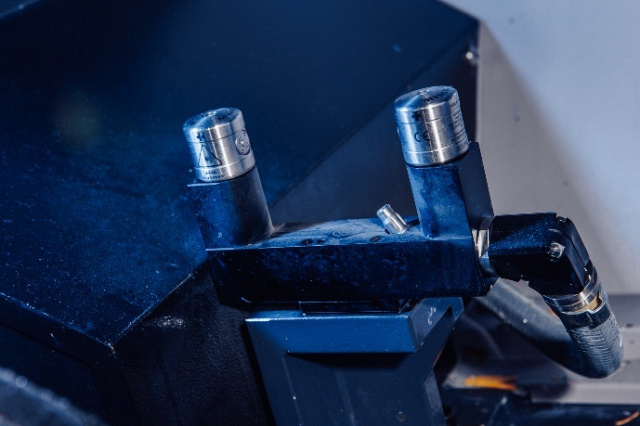

	Лазерная система измерения инструмента В стандартной комплектации станок оснащен лазерной системой измерения инструмента с функциями:автоматического измерения длины инструмента;износа инструмента;обнаружения / отсутствия инструмента.

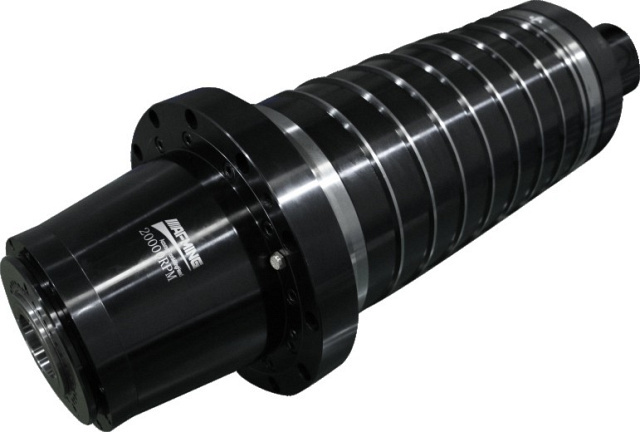

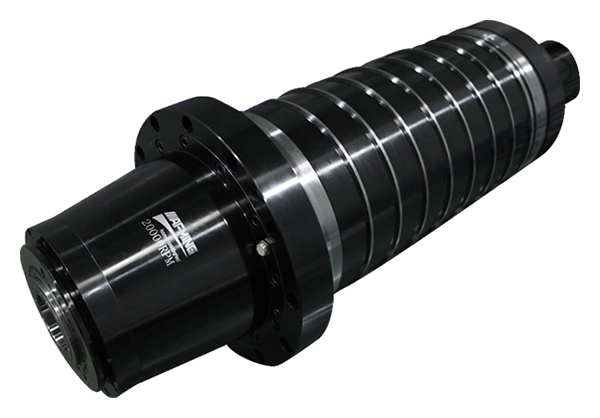

	SUPER POWER мотор-шпиндель Контроль теплоотвода HUAZHONGCNC обеспечивает производительность, точность и срок службы шпинделя;Инновационная конструкция подшипника шпинделя значительно повышает жесткость шпинделя, эффективно снижая теплоотвод;Устройства контроля шпинделя эффективно защищают безопасную работу шпинделя.

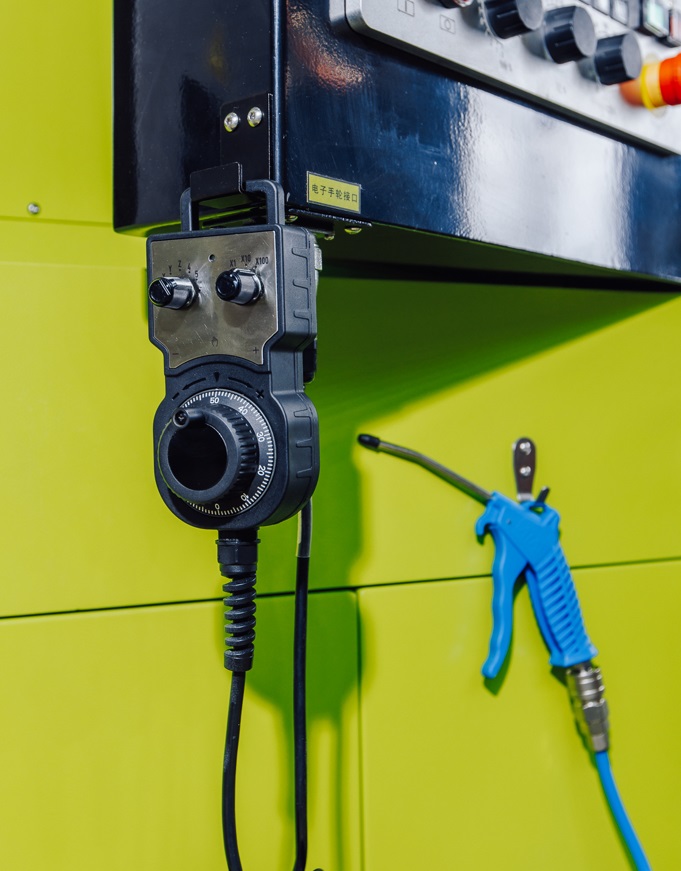

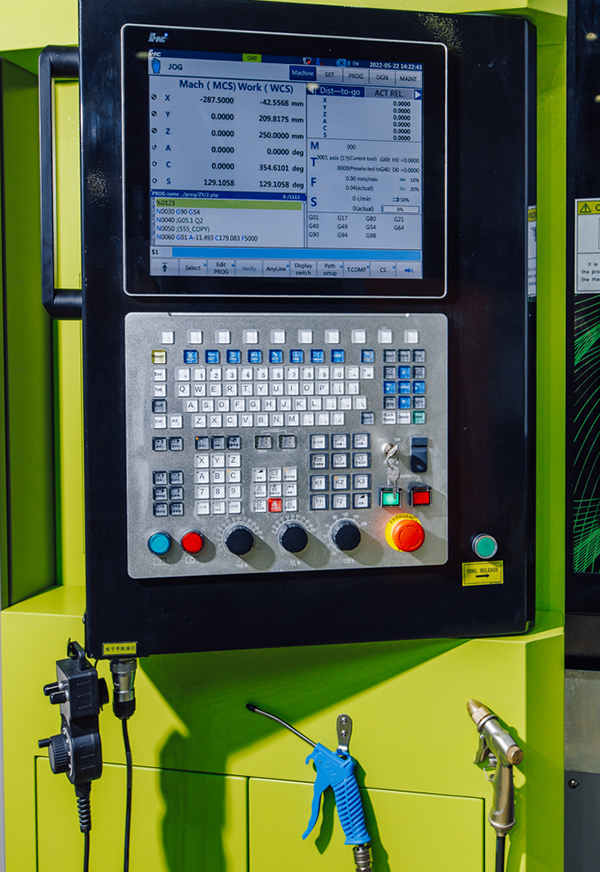

	MPG Маховичок, пистолет для обдува воздухом

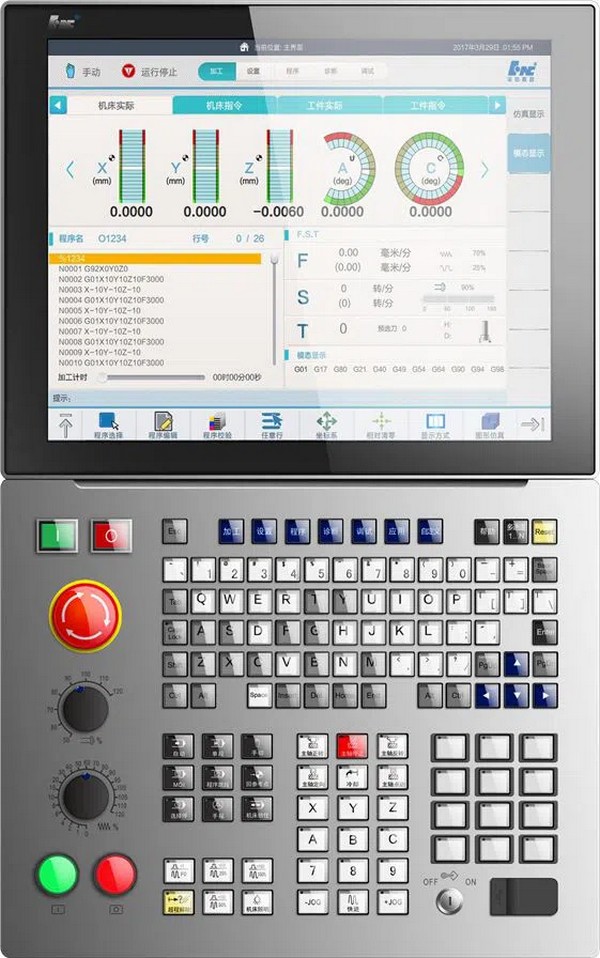

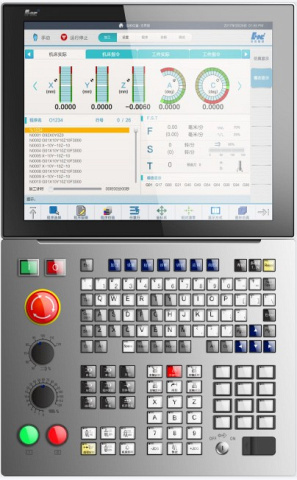

	Возможности ЧПУ HNC848DI 5 - 32 оси управления;17-дюймовый цветной сенсорный ЖК-экран (опционально);Внешний модуль ПЛК и ввода-вывода;Поддержка NCUC, протокола шины Ethercat;5 одновременно управляемых осей;5-осевая функция RTCP;Автоматическая калибровка по 5 осям;Поддержка двухканального управления (опционально);Материал: панель из алюминиевого сплава;Размер: 17-дюймовый экран, поддерживает разрешение высокой четкости 1280 x 1024;Сплайн-интерполяция;Несколько функций: клавиатура MCP резервирует 12 настраиваемых клавиш для удовлетворения индивидуальных потребностей пользователей;Процессор: i7-5550U CORE двухъядерный 2,0 ГГц;Видеокарта: Intel HD Graphics 5500;USB: 8 USB, 4 USB 3.0 и 4 USB 2.0;Жесткий диск: 128G;Системная память: 8G, максимальное расширение до 16G;Сеть: 2 порта LAN.

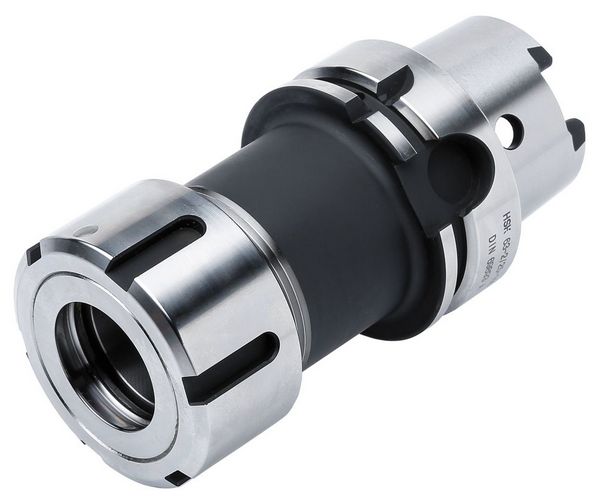

	Система оснасток HSK Система оснасток HSK была разработанаспециально для высокоскоростной и высокоточной обработки. По сравнению с BT конусом данная система одновременно, жесткая и легкая и способная к высокой радиальной и осевой точности.Интерфейс DIN 69893 стал новым стандартом для обрабатывающих центров. Зажим осуществляется по конусу за счет ровной поверхности прилегания. Благодаря чему обеспечивается высокоточное центрирование и жесткое осевое позиционирование оправки в шпинделе станка c высокой степенью точности попадания в одну ту же точку при смене инструмента.Дополнительно в интерфейсе DIN 69893-1 HSK-A передача крутящего момента осуществляется благодаря захватам на коническом хвостовике. DIN 69893 HSK-A/HSK-E/HSK-F применяется прежде всего при высокоскоростной обработке резанием.DIN 69893-1:Патрон изготовлен из жаропрочной стали;Термообработан до 54-2 HRC;Для инструмента из быстрорежущей стали и твердого сплава;Под хвостовик с допуском h6;Точная балансировка с помощью балансировочных болтов.Важнейшие свойства HSK-A63:Биение < 0,003 мм;Высокое усилие зажима, благодаря глубокому зажиму в зажимном отверстии;Короткая фаска;Динамичная форма: усиленный хвостовик для длинных термопатронов;Резьбовые отверстия для балансировки болтами.

Комплектация

	ЧПУ HNC-848D;5-осевой пакет калибровки.
	Шпиндель 20 000 rpm / HSK-A63 / ABG0220O5-H63.M.E;Масляное охлаждение шпинделя;Система защиты от пыли и стружки шпинделя.
	Магазин инструмента 24 шт. магазин – SUNJET Тайвань
	Лазерная система измерения инструмента Функция автоматического измерения длины инструмента и износа инструмента, функция обнаружения / отсутствия.
	Линейки HEIDENHAIN X, Y, Z - линейки HEIDENHAIN;A, C - линейки HEIDENHAIN;

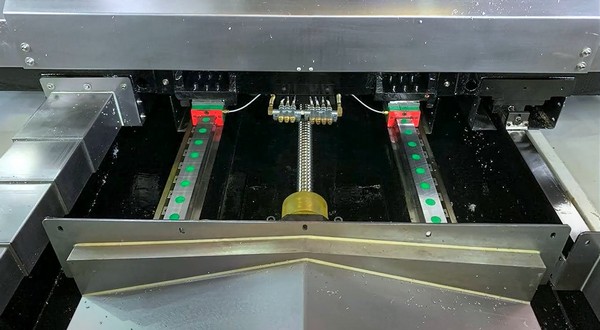

	X, Y, Z - роликовые направляющие и ШВП X, Y, Z - роликовые направляющие R35, PMI-TAIWAN;X, Y, Z - ШВП X,Y, 4012 C3, Z 3210, C3 / PMI-TAIWAN;

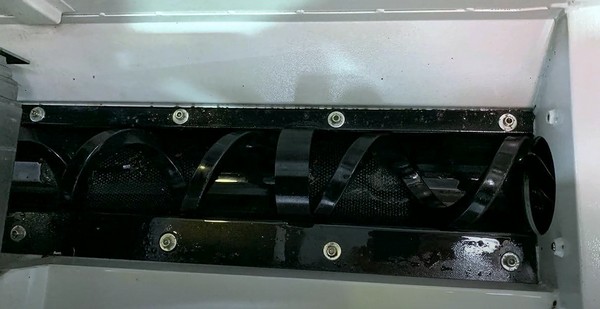

	Винтовой стружечный конвейер
	Кондиционер электрошкафа

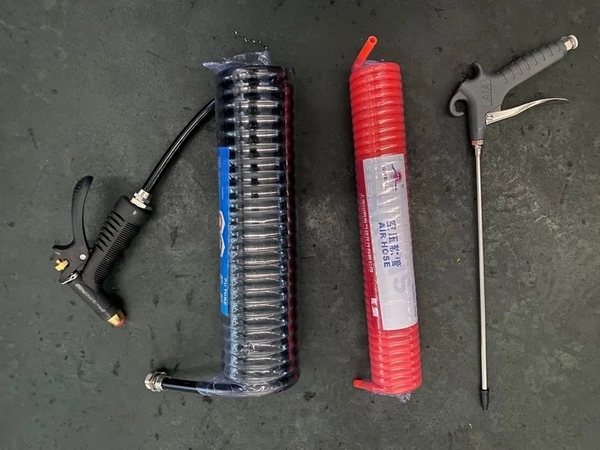

	Пистолет смыва и воздушный пистолет
	Полностью закрытая зона обработки
	Автоматическая система смазки СОЖ
