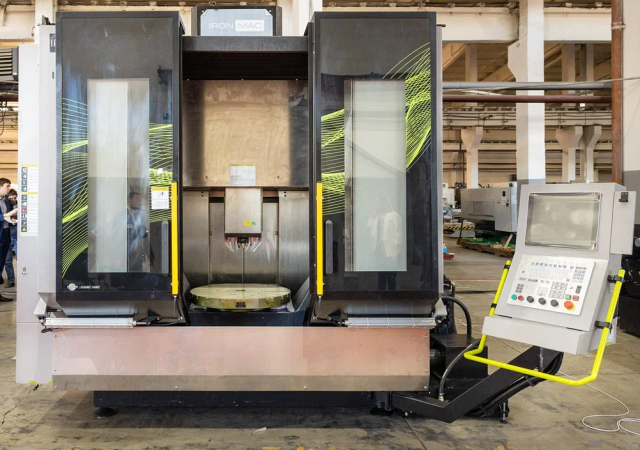

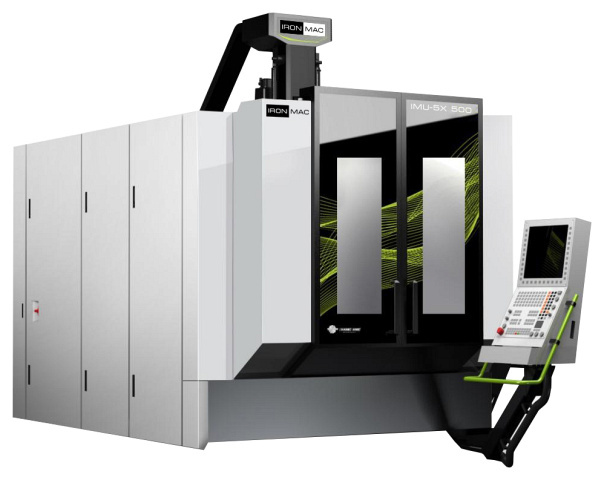

Фрезерный обрабатывающий центр IRONMAC IMU-5X 500

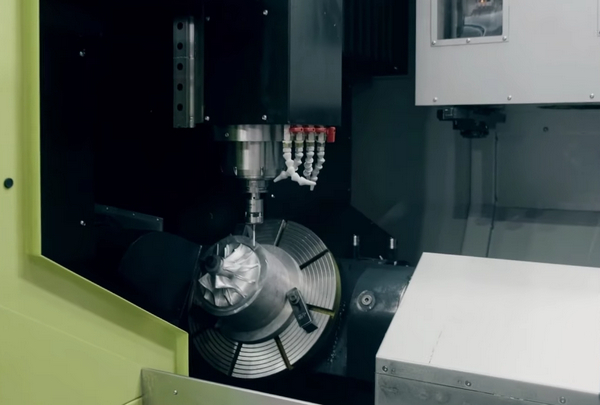

Фрезерный обрабатывающий центр IRONMAC IMU-5X 500 выполняет высокоточную комплексную обработку* корпусных и заготовок типа тел вращения из материалов высокой твердости и ударной вязкости (сталь, титан, алюминий, жаропрочные и нержавеющие сплавы). Операция выполняется сразу с пяти сторон заготовки за один установ с максимальной производительностью** до 550 см³/мин.

IRONMAC IMU-5X 500 - станок вертикального типа*** с наклонно поворотным столом, оснащенным двумя опорами, который обеспечивает высокую жесткость, стабильность, точность вращения и крутящий момент.

Фрезерный обрабатывающий центр IRONMAC IMU-5X 500 имеет практически неограниченную сферу применения:

• машиностроение - агротехническое, опытное и исследовательское;
• инструментальное производство, выпуск пресс-форм, оснастки для изготовления пластика;
• контрактное изготовление деталей, компонентов автомобильной отрасли, детали для аэрокосмической промышленности;
• судостроение;
• энергетическая промышленность;
• железнодорожная сфера.

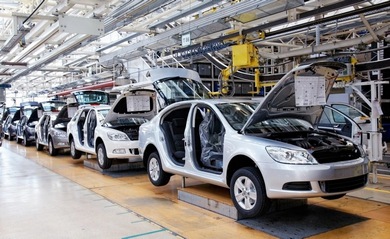

Автомобильная промышленность

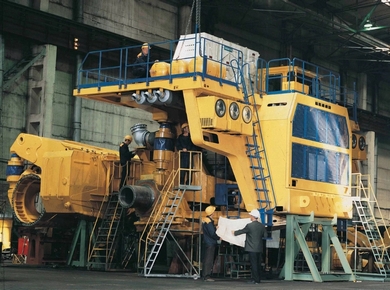

Машиностроение

Приборостроение

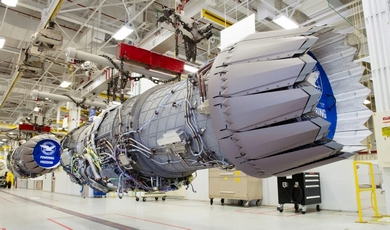

Авиационная промышленность

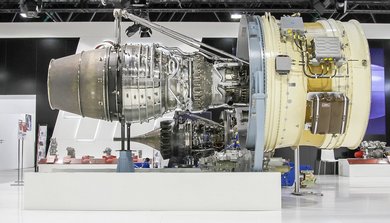

Двигателестроение

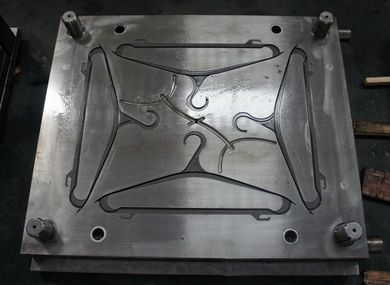

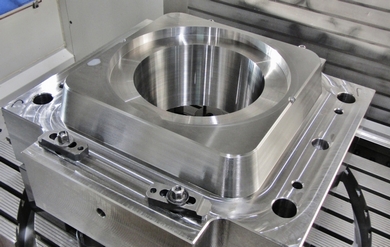

Изготовление пресс-форм и штампов высокого качества

Преимущества

• Русскоязычная система ЧПУ H-CNC
• Инструментальный магазин до 40 позиций
• Лазерная система измерения инструмента NC4
• Система измерения детали OMP40
• Поворотно-наклонный стол с редукторным приводом + энкодер Heidenhine - точность позиционирования 8 сек.
• Оптические линейки Heidenhine по осям X / Y / Z - точность позиционирования 8 мкм

Конструктивные особенности

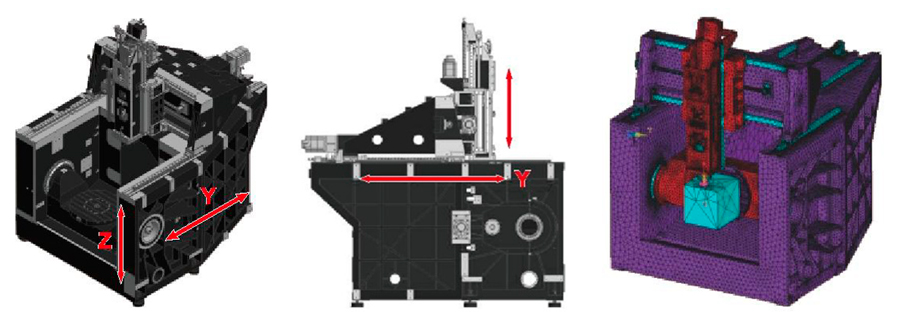

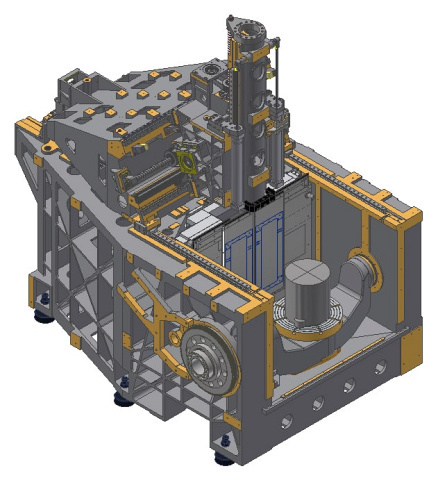

	Портал Цельнолитой портал с большим пролетом и прочной опорой;Четыре роликовых направляющих высокой жесткости 45 мм для оси Y + технология винтового привода с быстрым откликом, ускорение осей X / Y / Z 7 м/с2;Стандартное разрешение оптических линеек HENDEHAIN 0,01 мкм для трех осей X / Y / Z;Подвижные части осей X/Y/Z изолированы от области обработки, чтобы обеспечить точность и продлить срок службы станка.Суппортпо оси Yперемещается одним сервоприводом, что значительно улучшает синхронизацию перемещений.Конструкция станины проектируется методом конечных элементов FEA.Ось Z.Благодаря использованию запатентованной технологии и конструкции шпинделя с внутренним и внешним охлаждением, термическая деформация и вибрация в процессе обработки значительно снижаются.Моторшпиндель, изготовлен по европейской технологии, с максимальным крутящим моментом. Установлена система балансировки цилиндра для снижения нагрузки на ходовой винт.Кратчайшее расстояние между шпинделем и дверью составляет 390 мм, что обеспечивает удобство доступа оператора станка в рабочую зону станка.
	Станина Станина с высокой жесткостью, стабильностью и высокоэффективным подавлением вибрации.Чугун марки «Mehanite» с высокими техническими характеристиками, вторичная закалка и естественное старение в течение более полугода для обеспечения снятия внутренних напряжений и обеспечения стабильности станины станка;Точный анализ методом конечных элементов и технология динамической оптимизации;Многоточечная система смазки эффективно производит смазку элементов линейного перемещения, обеспечивая заданную точность и продлевает срок службы станка.

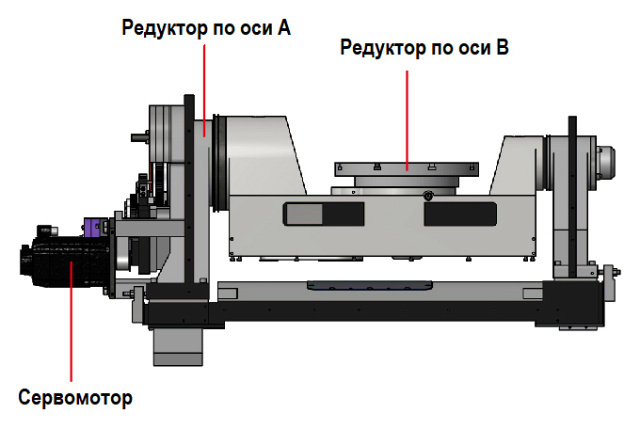

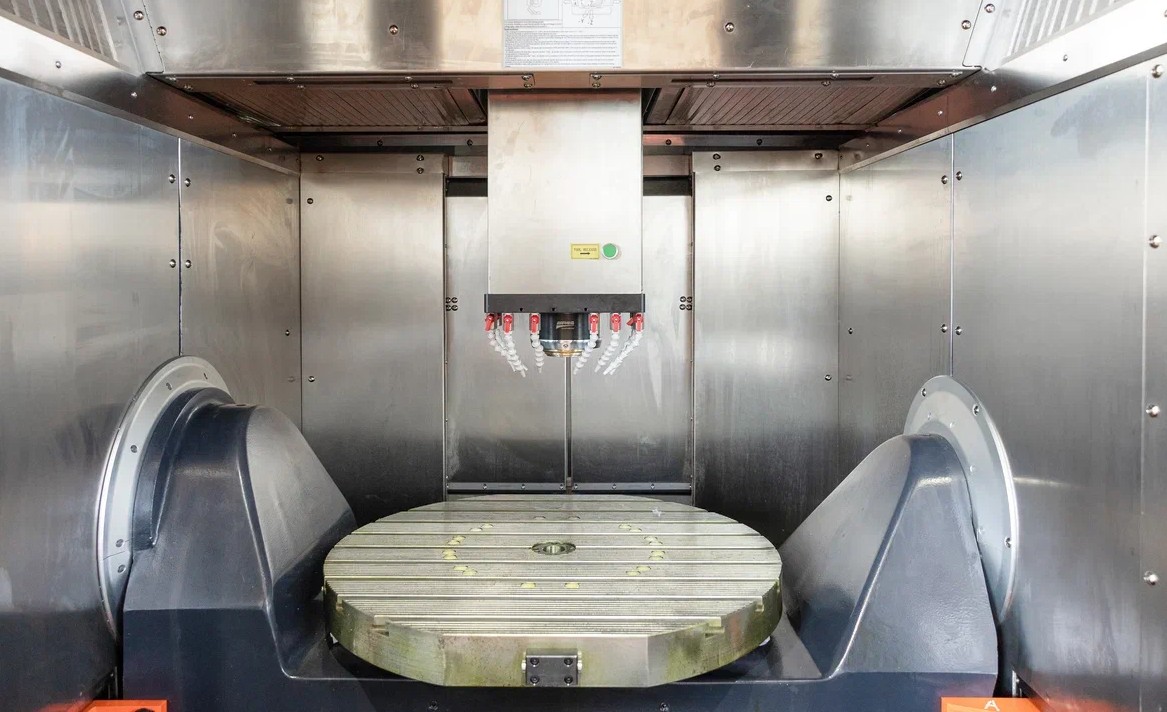

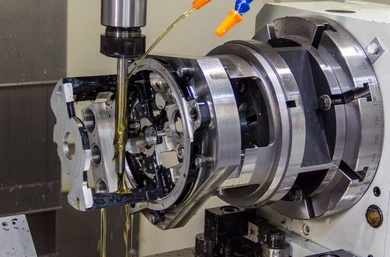

	Поворотно-наклонный стол GTRT Поворотный стол IMU-5X 500 использует европейскую высокотехнологичную механическую трансмиссию GTRT. По сравнению с обычными поворотными приводами она обеспечивает более высокий выходной крутящий момент, более высокую жесткость, стабильность и точность вращения.Запатентованная технология предотвращения люфта зубчатых передач;Энкодер HENDENHAIN в стандартной комплектации для оси A/C;Крутящий момент оси A - 2000 Нм, крутящий момент оси C - 432 Нм;Высокий крутящий момент, низкое энергопотребление;Высокая точность, длительный срок службы;Максимальная нагрузка 300 кг;Поворотный стол поддерживается двумя суппортами с высокой жесткостью, высокой несущей способностью и высокой точностью;Технология шлифования зубчатых колес по DIN5;Применимость широкого спектра материалов для обработки, включая обработку материалов с высокой твердостью и ударной вязкостью, таких как сталь и титановые сплавы.

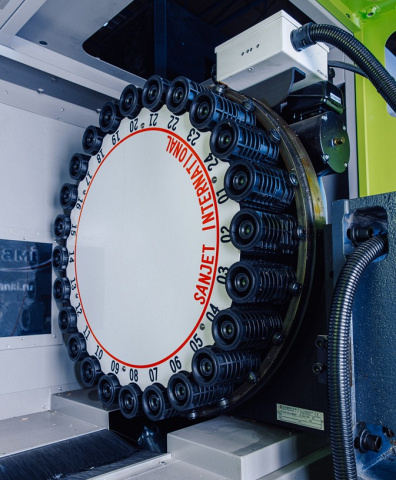

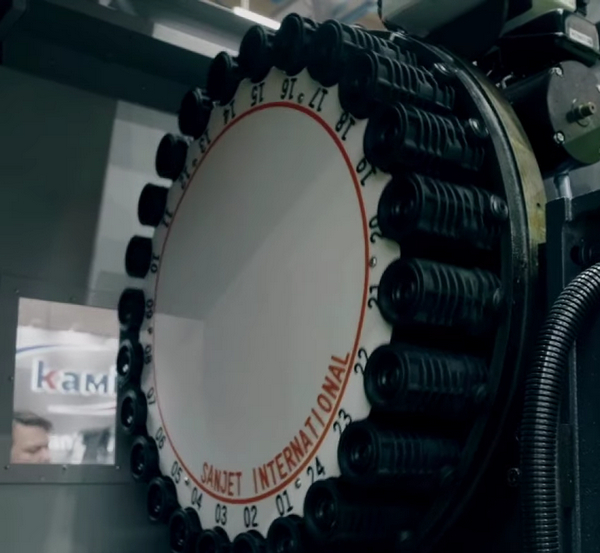

	Инструментальный магазин Инструментальный магазин на 32 позиций инструмента вес IRONMAC IMU-5X 500ом до 8 кг, время смены инструмента 2,5 сек.

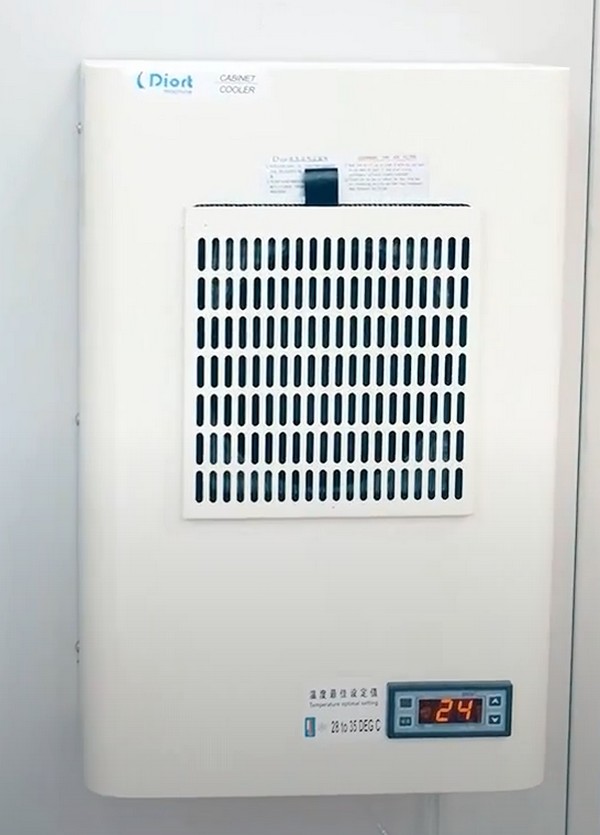

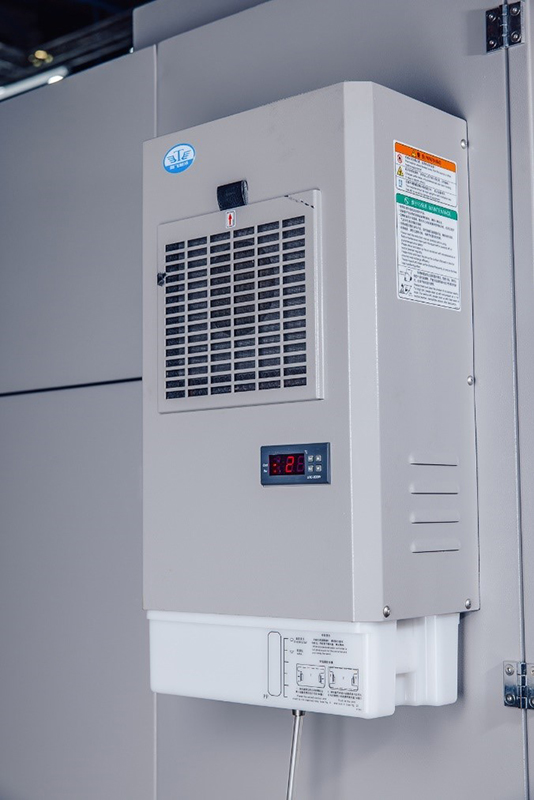

	Кондиционер электрошкафа Прецизионная сборка и необходимое охлаждение обеспечивают долговечность работы электросистемы.
	Лазерная система измерения инструмента В стандартной комплектации станок оснащен лазерной системой измерения инструмента с функциями:автоматического измерения длины инструмента;износа инструмента;обнаружения / отсутствия инструмента.

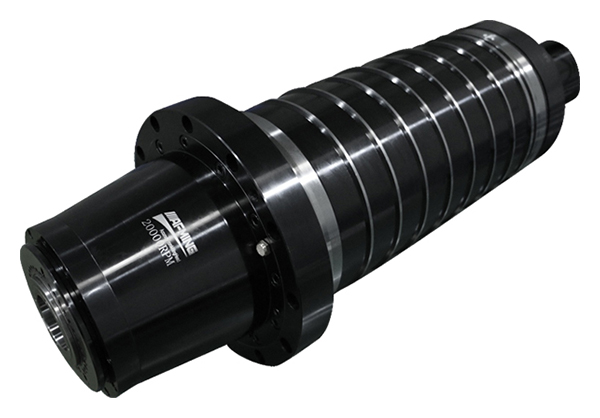

	Шпиндель SUPER POWER мотор-шпиндель.Контроль теплоотвода HUAZHONGCNCобеспечивает производительность, точность и срок службы шпинделя.Инновационная конструкция подшипникашпинделя значительно повышает жесткость шпинделя, эффективно снижая теплоотвод.Устройства контроляшпинделя эффективно защищают безопасную работу шпинделя.

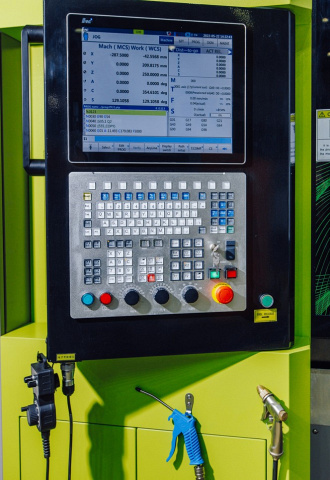

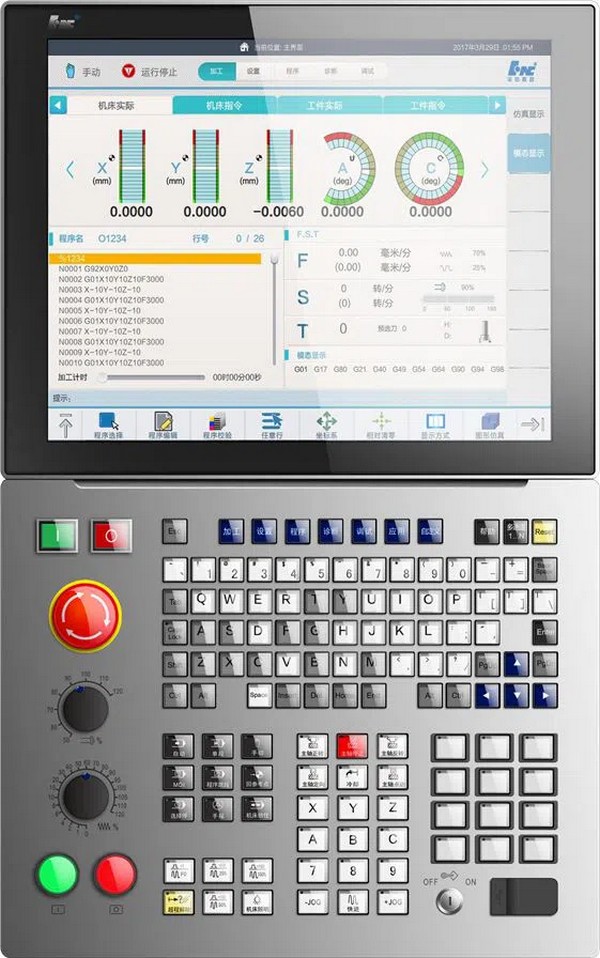

	Возможности ЧПУ HNC848DI 5 - 32 оси управления;17-дюймовый цветной сенсорный ЖК-экран (опционально);Внешний модуль ПЛК и ввода-вывода;Поддержка NCUC, протокола шины Ethercat;5 одновременно управляемых осей;5-осевая функция RTCP;Автоматическая калибровка по 5 осям;Поддержка двухканального управления (опционально);Материал: панель из алюминиевого сплава;Размер: 17-дюймовый экран, поддерживает разрешение высокой четкости 1280 x 1024;Сплайн-интерполяция;Несколько функций: клавиатура MCP резервирует 12 настраиваемых клавиш для удовлетворения индивидуальных потребностей пользователей;Процессор: i7-5550U CORE двухъядерный 2,0 ГГц;Видеокарта: Intel HD Graphics 5500;USB: 8 USB, 4 USB 3.0 и 4 USB 2.0;Жесткий диск: 128G;Системная память: 8G, максимальное расширение до 16G;Сеть: 2 порта LAN.

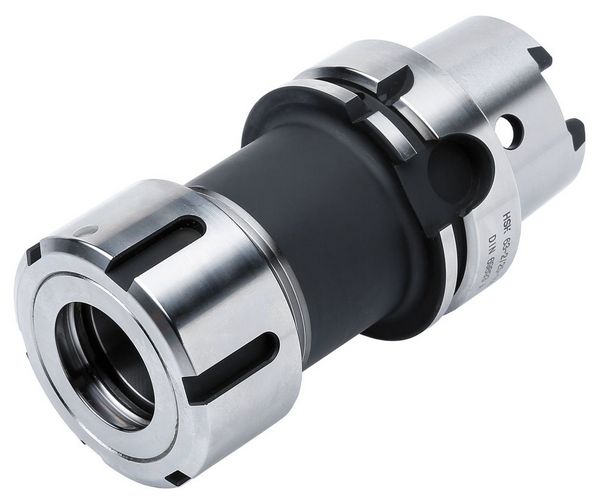

	Система оснасток HSK Система оснасток HSK была разработанаспециально для высокоскоростной и высокоточной обработки. По сравнению с BT конусом данная система одновременно, жесткая и легкая и способная к высокой радиальной и осевой точности.Интерфейс DIN 69893 стал новым стандартом для обрабатывающих центров. Зажим осуществляется по конусу за счет ровной поверхности прилегания. Благодаря чему обеспечивается высокоточное центрирование и жесткое осевое позиционирование оправки в шпинделе станка c высокой степенью точности попадания в одну ту же точку при смене инструмента.Дополнительно в интерфейсе DIN 69893-1 HSK-A передача крутящего момента осуществляется благодаря захватам на коническом хвостовике. DIN 69893 HSK-A/HSK-E/HSK-F применяется прежде всего при высокоскоростной обработке резанием.DIN 69893-1:Патрон изготовлен из жаропрочной стали;Термообработан до 54-2 HRC;Для инструмента из быстрорежущей стали и твердого сплава;Под хвостовик с допуском h6;Точная балансировка с помощью балансировочных болтов.Важнейшие свойства HSK-A63:Биение < 0,003 мм;Высокое усилие зажима, благодаря глубокому зажиму в зажимном отверстии;Короткая фаска;Динамичная форма: усиленный хвостовик для длинных термопатронов;Резьбовые отверстия для балансировки болтами.

Комплектация

	ЧПУ HNC-848D;5-осевой пакет калибровки.
	Шпиндель 20 000 rpm / HSK-A63 / ABG0220O5-H63.M.E;Масляное охлаждение шпинделя;Система защиты от пыли и стружки шпинделя.
	Магазин инструмента 24 шт. магазин – зонтик Тайвань
	Лазерная система измерения инструмента Функция автоматического измерения длины инструмента и износа инструмента, функция обнаружения / отсутствия.
	Линейки HEIDENHAIN X, Y, Z - линейки HEIDENHAIN;A, C - линейки HEIDENHAIN;

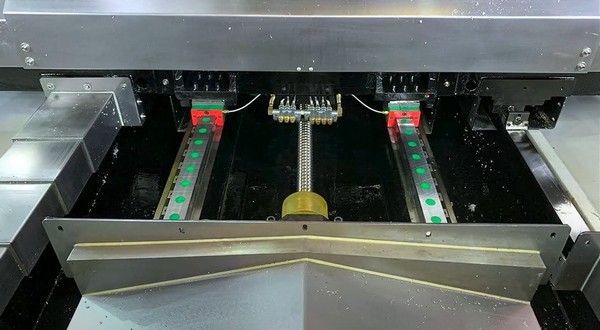

	X, Y, Z - роликовые направляющие и ШВП X, Y, Z - роликовые направляющие R35, PMI-TAIWAN;X, Y, Z - ШВП X,Y, 4012 C3, Z 3210, C3 / PMI-TAIWAN;

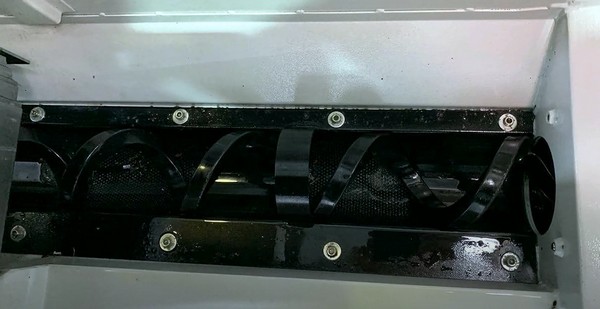

	Винтовой стружечный конвейер
	Кондиционер электрошкафа

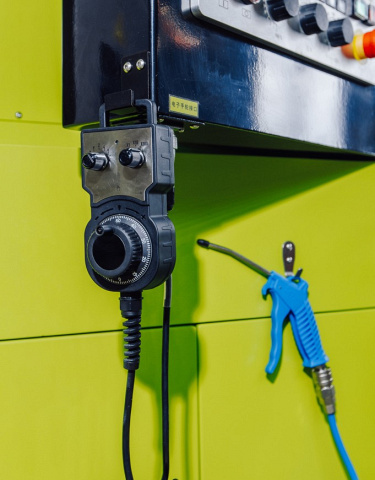

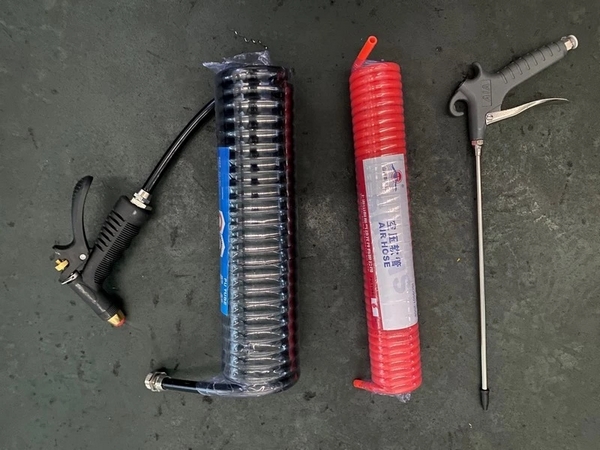

	Пистолет смыва и воздушный пистолет
	Полностью закрытая зона обработки
	Автоматическая система смазки СОЖ
