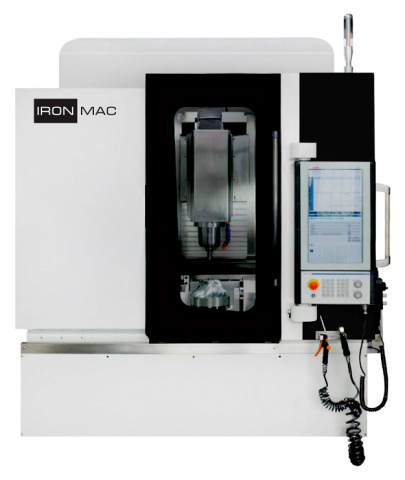

Фрезерный обрабатывающий центр IRONMAC IMU-5X 600L

Фрезерный обрабатывающий центр IRONMAC IMU-5X 600L обеспечивает комплексную* обработку корпусных изделий и заготовок в форме тел вращения сразу с пяти сторон за один установ.

Станок выполняет высокоточную** обработку деталей из стали, алюминия, жаропрочных и нержавеющих сплавов.

IRONMAC IMU-5X 600L - фрезерный обрабатывающий центр вертикального*** типа, который оснащен наклонно-поворотным столом с двумя опорами.

Фрезерный обрабатывающий центр IRONMAC IMU-5X 600L используется для механической обработки и решения технологических задач на предприятиях по выпуску различной продукции:

• инструментов и пресс-форм;
• оснастки для производства пластика;
• деталей аэрокосмической промышленности;
• автокомпонентов.

Также оборудование применяется в машиностроении, включая опытное, исследовательское и агротехническое, в судостроении, железнодорожной и энергетической промышленности, и проч.

Автомобильная промышленность

Машиностроение

Приборостроение

Авиационная промышленность

Двигателестроение

Изготовление пресс-форм и штампов высокого качества

Преимущества

• Русскоязычная система ЧПУ ЦТО CNC X5
• Инструментальный магазин 48 позиций
• Лазерная система измерения инструмента Hexagon
• Оптические линейки по осям X / Y / Z - точность позиционирования 3 мкм
• Скорость линейных перемещений X / Y / Z - 60 / 60 / 60 м/мин

Конструктивные особенности

	Линейние приводы Линейние приводы по осям X / Y / Z Rexroth (Германия)
	Линейные направляющие Линейные направляющие по осям X / Y / Z Heidenhain (Германия)
	Конструкция станины Конструкция станины проектируется методом конечных элементов FEA.
	Поворотный стол с прямым приводом Крутящий момент оси A – 710/1300 Нхм , крутящий момент оси C — 320/600 НхмМаксимальная нагрузка 300 кг
	Инструментальный магазин 32 шт. (стандарт)48 шт. (опционально)инструмент вес IRONMAC IMU-5X 600Lом до 8 кг, время смены инструмента 3,6 сек.
	Кондиционер электрошкафа Прецизионная сборка и необходимое охлаждение обеспечивают долговечность работы электросистемы.

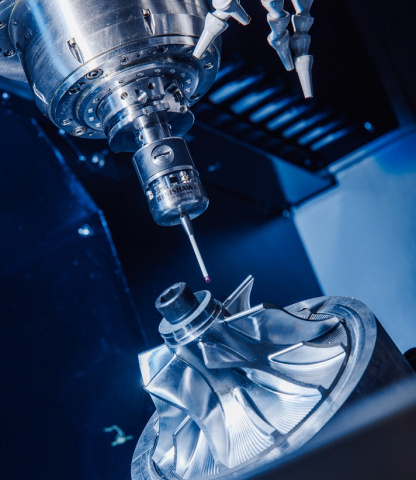

	Система измерения детали В стандартной комплектации станок оснащен системой измерения детали RENISHAW OMP-40.

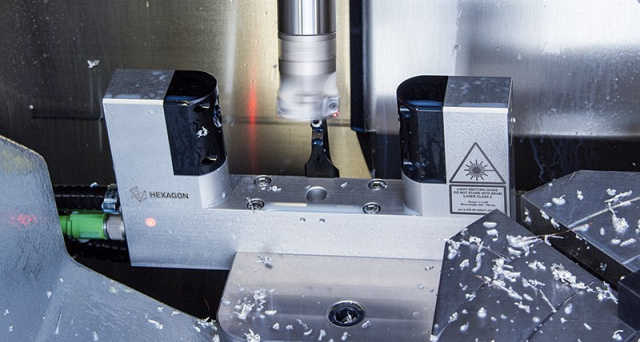

	Лазерная система измерения инструмента В стандартной комплектации станок оснащен лазерной системой измерения инструмента Hexagon
	MPG Маховичок
	Пистолет для обдува воздухом и СОЖ

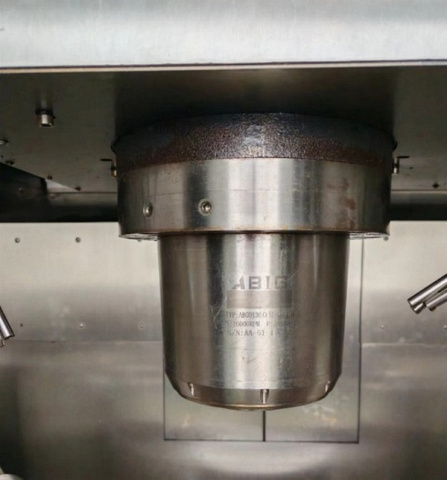

	Прямой привод Прямой привод HSK-A 63 16 000 об/мин Abeco
	Система ЧПУ ЦТО CNC X5 CAM системы, совместимые: NX Siemens Software, по такому же принципу можно работать с Master CAM, Powermill, Vericut, SolidCam, EdgeCam, СПРУТ Cam и др.Система ЧПУ ЦТО CNC X5:от 5 до 32 осей управления17-дюймовый цветной сенсорный ЖК-экран (опционально)Внешний модуль ПЛК и ввода-выводаПоддержка NCUC, Ethercat5 одновременно управляемых осей5-осевая функция RTCPАвтоматическая калибровка по 5 осямМатериал:панель из алюминиевого сплаваРазмер:17-дюймовый экран, поддерживает разрешение высокой четкости 1280*1024Сплайн-интерполяцияНесколько функций:клавиатура MCP резервирует 12 настраиваемых клавишдля удовлетворения индивидуальных потребностей пользователей.Процессор:i7-5550U CORE двухъядерный 2,0 ГГцВидеокарта:Intel HD Graphics 5500USB:8 USB, 4 USB 3.0 и 4 USB 2.0Системная память:8G, максимальное расширение до 16G
	Система оснасток HSK Система оснасток HSK была разработанаспециально для высокоскоростной и высокоточной обработки. По сравнению с BT конусом данная система одновременно, жесткая и легкая и способная к высокой радиальной и осевой точности.Интерфейс DIN 69893 стал новым стандартом для обрабатывающих центров. Зажим осуществляется по конусу за счет ровной поверхности прилегания. Благодаря чему обеспечивается высокоточное центрирование и жесткое осевое позиционирование оправки в шпинделе станка c высокой степенью точности попадания в одну ту же точку при смене инструмента.Дополнительно в интерфейсе DIN 69893-1 HSK-A передача крутящего момента осуществляется благодаря захватам на коническом хвостовике. DIN 69893 HSK-A/HSK-E/HSK-F применяется прежде всего при высокоскоростной обработке резанием.DIN 69893-1:Патрон изготовлен из жаропрочной стали;Термообработан до 54-2 HRC;Для инструмента из быстрорежущей стали и твердого сплава;Под хвостовик с допуском h6;Точная балансировка с помощью балансировочных болтов.Важнейшие свойства HSK-A63:Биение < 0,003 мм;Высокое усилие зажима, благодаря глубокому зажиму в зажимном отверстии;Короткая фаска;Динамичная форма: усиленный хвостовик для длинных термопатронов;Резьбовые отверстия для балансировки болтами.
