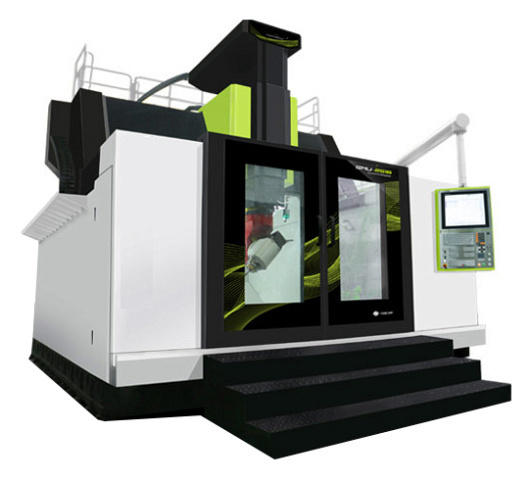

Фрезерный обрабатывающий центр IRONMAC IMU-5XP 2518

Фрезерный обрабатывающий центр IRONMAC IMU-5XP 2518 обеспечивает высокоточную обработку* корпусных и заготовок в форме тел вращения из стали, алюминия, нержавеющих и жаропрочных сплавов. Фрезерование детали осуществляется за одну установку с 5 разных сторон с максимальной производительностью до 550 см³/мин.

Станок относится к разряду пятиосевых портальных обрабатывающих центров** с поперечной направляющей и поэтому он идеально подходит для обработки сложных деталей сразу по 5 осям.

Фрезерный обрабатывающий центр IRONMAC IMU-5XP 2518 применяется в следующих областях:

• машиностроении, в том числе агротехническом, опытном и исследовательском;
• приборостроении;
• двигателестроении;
• инструментальном и контрактном производстве;
• на предприятиях по выпуску пресс-форм, оснастки, автокомпонентов;
• в аэро-, авиа- и судостроении;
• железнодорожной промышленности;
• на предприятиях энергетической сферы.

Автомобильная промышленность

Машиностроение

Приборостроение

Авиационная промышленность

Двигателестроение

Изготовление пресс-форм и штампов высокого качества

Преимущества

• Одновременная 5-осевая обработка
• Высокая скорость обработки деталей до 8000 кг
• Облегченная загрузка кран-балкой и большое пространство для установки детали
• Система ЧПУ H-CNC (аналог Fanuc и Siemens)

Конструктивные особенности

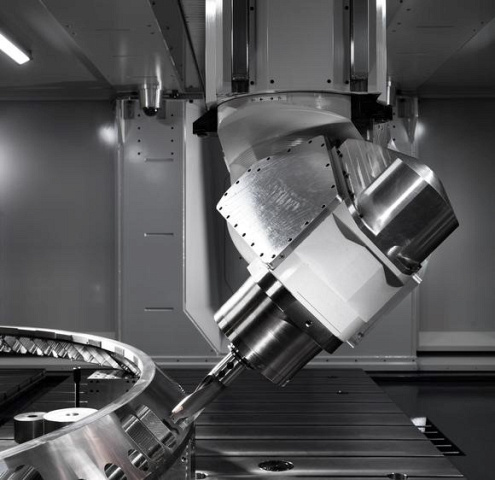

	Поворотная голова Фрезерный обрабатывающий центр IRONMAC IMU-5XP 2518 оснащен поворотной головой с осями C и A. Она отличается компактной конструкцией и высокой жесткостью.

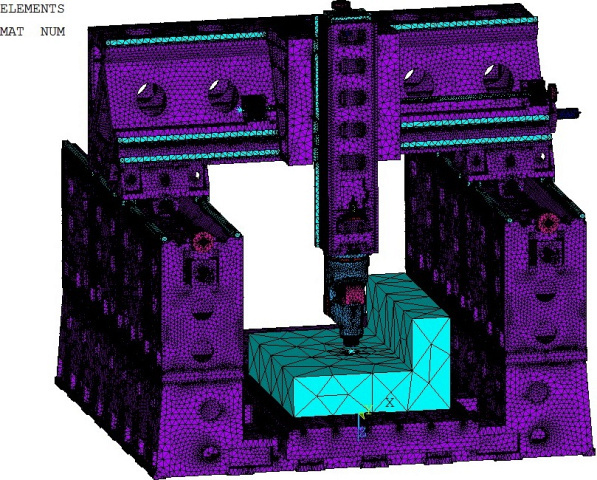

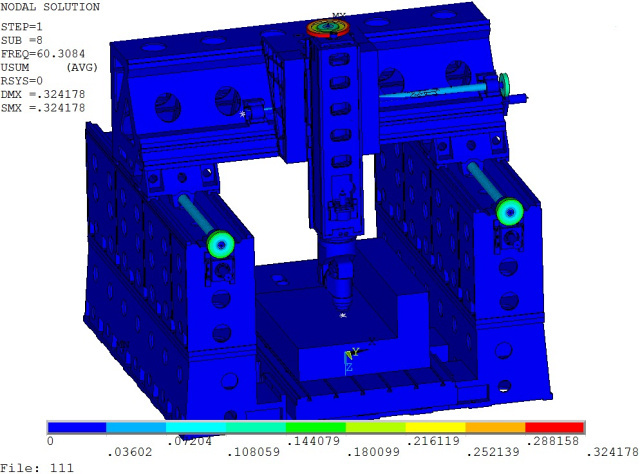

	Рабочий стол Рабочий стол оборудования зафиксирован. На левой и правой колонках размещен подвижный механизм. Стол может выдерживать высокие нагрузки, за счет чего вес IRONMAC IMU-5XP 2518 обрабатываемой заготовки не влияет на динамические характеристики модели.Методом анализа нагрузок FEA (Finite Element Analysis) конструкция прошла динамическую оптимизацию, чтобы добиться лучшего соответствия структурного качества, жесткости и демпфирующих свойств машины, уменьшить перекрестную динамическую гибкость между инструментом и заготовкой, сократить время черновой обработки.В то же время из-за уменьшения относительной амплитуды между инструментом и заготовкой улучшается чистота обрабатываемой поверхности, снижается скорость вибрации инструмента и уменьшается его износ.

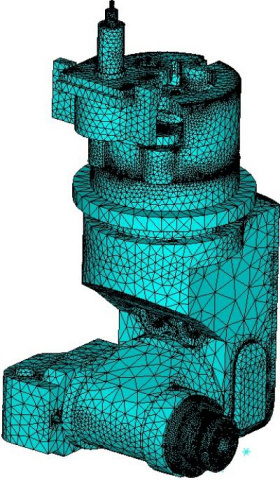

	Фрезерная голова Оси C и А приводятся в движение редуктором на преднатянутых подшипниках. В конструкции применяется уникальный запатентованный механизм демпфирования для сопротивления кручению.
	Направляющие Все направляющие по осям - роликовые.В стандартной комплектации оси X, Y, Z оснащены оптическими линейками Heidenhain для реализации полного управления с обратной связью и повышения точности позиционирования. Ось A/C - круговым энкодером Heidenhain.Ось Z/Y представляет собой роликовые направляющие 55 мм, а ось X - конструкцию из 3 направляющих для повышения жесткости опоры вблизи точки резки, размещается на левой и правой стенках.На оси Z установлены 2 направляющие, а на каждой направляющей есть по 3 танкетки, чтобы обеспечить целостность потока опорной силы по осям Z и X с высокой жесткостью.
	Шпиндель Станок оснащен встроенным мотор-шпинделем собственного производства. Он сочетает оптимальные характеристики динамической балансировки и высокой жесткости за счет оптимизированного расположения подшипников.Диаметр передней оси - 65 мм. Максимальная скорость - 24 000 об/мин. Оснащен системой масляной смазки, а также механизмом ослабления протяжки и реверсивной протяжки, значительно сокращающих износ подшипника.В шпинделе используется импортный подшипник SKF/FAG. Опора ходового винта на подшипниках NSK. В качестве вращающегося подшипника вала используется комбинированный подшипник YRT.
	Система смазки Система смазки станка делится на 2 вида:долговременная;автоматическая – контролируется с помощью ЧПУ.
	Система охлаждения станка и удаления стружки Для охлаждения станка используется насос с большим давлением, который полностью удовлетворяет потребности в охлаждении шпинделя, режущих инструментов. Охлаждающая жидкость зависит от обрабатываемых деталей пользователя.Для удаления стружки в стандартной комплектации конструкция оборудования оснащается 2 шнеками.
	Система измерения детали и инструмента В стандартной комплектации станок оснащен лазерной системой измерения инструмента с функциями:автоматического измерения длины инструмента;износа инструмента;обнаружения / отсутствия инструмента.

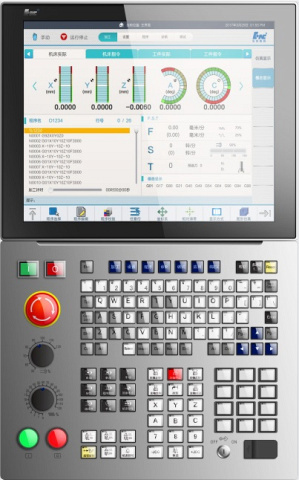

	Система ЧПУ На оборудовании установлен 5-осевой контроллер ЧПУ серии HNC848 с модульной открытой архитектурой, широким функционалом и богатой комплектацией:количество осей управления: 5 - 32 шт;внешний модуль ПЛК и ввода-вывода;поддержка NCUC, протокола шины Ethercat;5 одновременно управляемых осей;5-осевая функция RTCP;автоматическая калибровка по 5 осям;сплайн-интерполяция;панель из алюминиевого сплава;17-дюймовый экран, поддерживает разрешение высокой четкости 1280 x 1024;клавиатура MCP резервирует 12 настраиваемых клавиш для удовлетворения индивидуальных потребностей пользователей;двухъядерный Процессор i7-5550U CORE, 2,0 ГГц;видеокарта Intel HD Graphics 5500;8 USB, 4 USB 3.0 и 4 USB 2.0;жесткий диск на 128G;системная память - 8G, максимальное расширение до 16G;2 порта LAN.Опционально:Поддержка двухканального управления;17-дюймовый цветной сенсорный ЖК-экран.Возможно работать на CAM-системе NX Siemens Software, после постобработки в специальной программе от HUAZHONG можно переносить в ЧПУ. Кроме NX Siemens Software, поддерживает Mastercam, PowerMill, VERICUT. Пока нет поддержки Inventor CAM и Pro/ENGINEER. Возможно, появится в будущем.
	Система оснасток HSK

Комплектация

	Система ЧПУ HNC-848D;5-осевой пакет калибровки.
	Шпиндель 20 000 об/мин / HSK-A63 / ABG0220O5-H63.M.E;Водяное охлаждение шпинделя;Система защиты от пыли и стружки шпинделя.
	Магазин инструмента 24 шт.  магазин инструмента манипулятор (Тайвань).
	Система смазки Автоматическая система смазки
	Рабочее освещение
	Сигнальная лампа
	Винтовой стружечный конвейер
	Пистолет смыва и воздушный пистолет
	Полностью закрытая зона обработки
	Кондиционер электрошкафа
