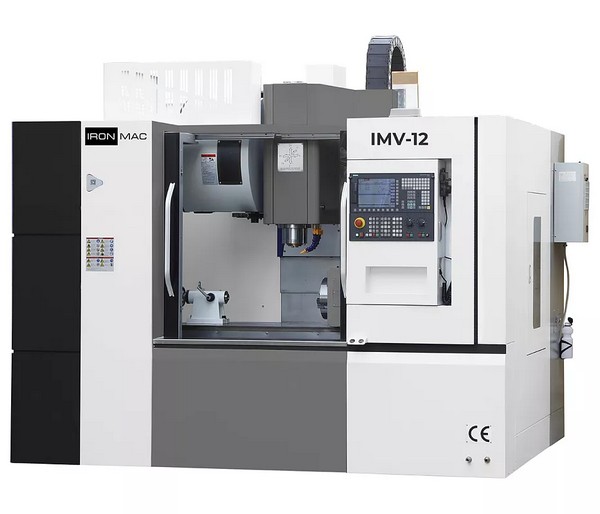

Фрезерный обрабатывающий центр IRONMAC IMV

Вертикальный фрезерный обрабатывающий центр IRONMAC IMV позволяет вести комплексную механическую обработку поверхностей заготовки. Среди выполняемых операций*:

• фрезерование;
• сверление;
• расточка;
• зенкерование;
• развертывание отверстия;
• нарезка внутренних и наружных резьб.

Фрезерные центры серии IMV широко используются в инструментальном производстве, производстве деталей штампов и пресс-форм, в авиационной и автомобильной и многих других отраслях промышленности.

Автомобильная промышленность

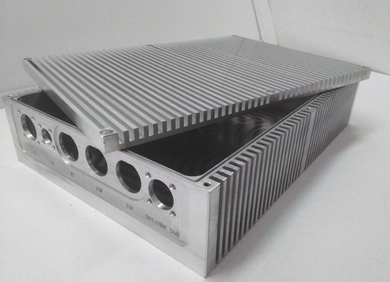

Приборостроение

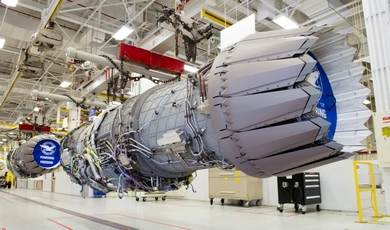

Авиационная промышленность

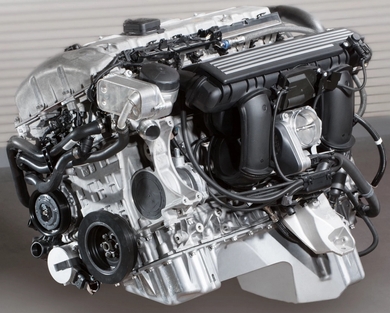

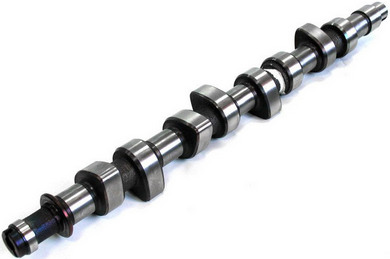

Двигателестроение

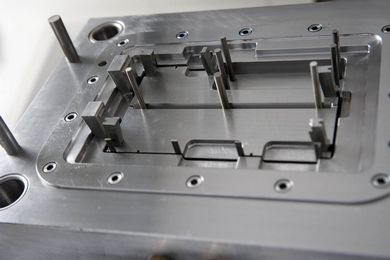

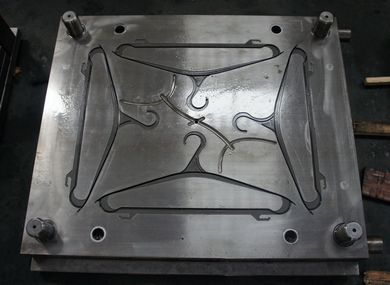

Изготовление пресс-форм и штампов высокого качества

Преимущества

• Система ЧПУ HCNC
• Шпиндель до 12 000 об/мин
• Скоростные перемещения по осям 48 м/мин
• Сепаратор СОЖ позволяет удалять масляное загрязнение из охлаждающей жидкости

Конструктивные особенности

	Cистема ЧПУ HNC-818D Основные параметры:12,1 - дюймовый монитор;Один канал поддерживает до пяти осей подачи и четырех шпинделей;Максимальное количество связанных осей 3 + 2;Контроль поломки инструмента;Интеллектуальное управление сроком службы инструмента;Технология компенсации тепловых ошибок.Особенности:Технология высокоскоростного и высокоточного управления;Ускорение до 1,8 G;Технология синхронного управления по двум осям;Полная функция управления с обратной связью (энкодер, оптическая линейка);Функция поддержки двусторонней компенсации ошибки шага винта по 20 000 точкам;Функция автоматического измерения;Индивидуальная настройка.Интеллектуальные функции:Многочисленные данные для станков с ЧПУ;Контроль поломки инструмента;Обеспечение исправности станка;Интеллектуальная оптимизация параметров процесса;Интеллектуальное управление сроком службы инструмента;

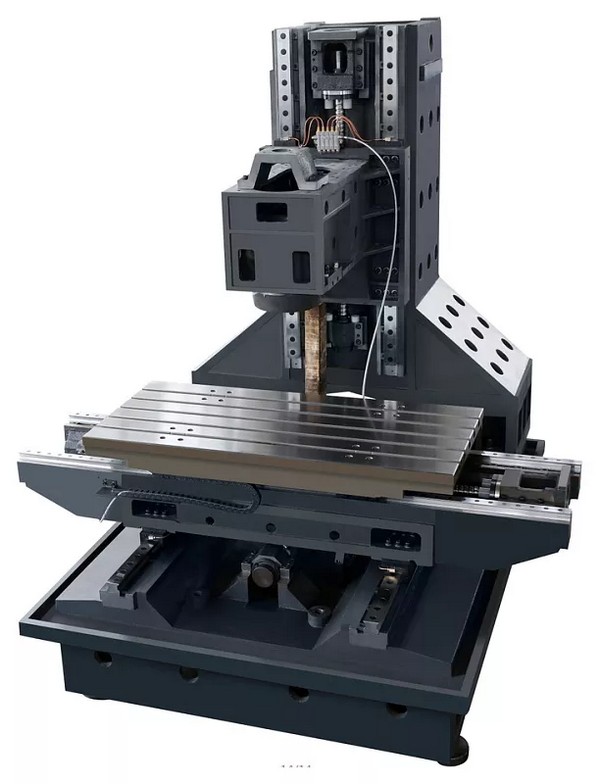

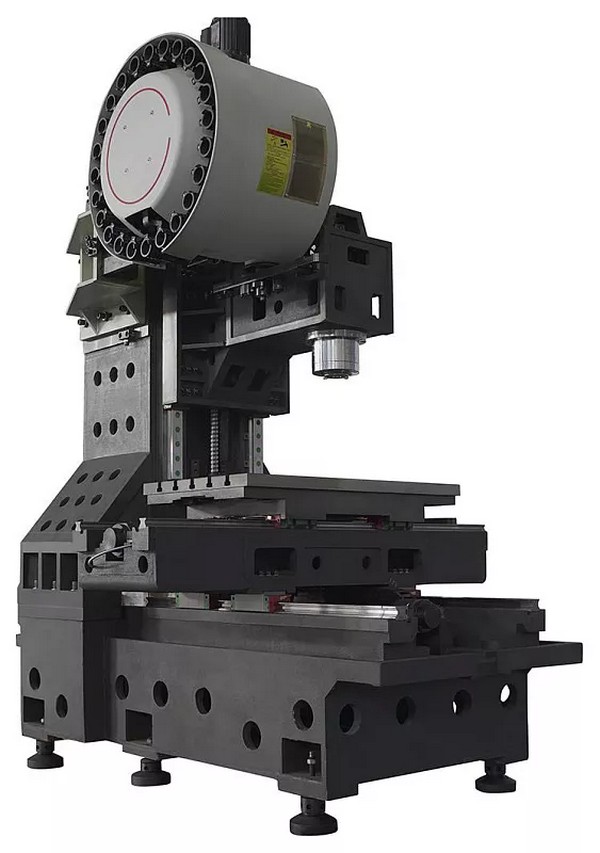

	Cтанина Компоненты станины отлиты из модифицированного чугуна Meehanite, с последующим старением станины.Y-образная конструкция колонный, позволяет обеспечить высокую жесткость. Станина обеспечивает оптимальное гашение вибрации и гарантирует долговременную стабильность при работе станка.
	Шпиндель В базовой комплектации установлены шпиндели мировых производителей KENTURN / ROYAL (Тайвань). Максимально сбалансированы и обладают высокой статической и динамической жесткостью, с ременным типом привода (стандарт) BT40 / 8000 об/мин, для тяжёлой серии станков.Шпиндели фирмы KENTURN / ROYAL используются на мировом брендовом оборудовании для производства компонентов для автомобильной, аэрокосмической и др. отраслях промышленности.
	Инструментальный магазин Станок оснащен системой автоматической смены инструмента манипуляторного типа на 24 позиции.Диск магазина приводится в движение двойным роликовым механизмом, что обеспечивает точность позиционирования и долгий срок службы.Система обеспечивает более быструю смену (2 - 3 секунды).

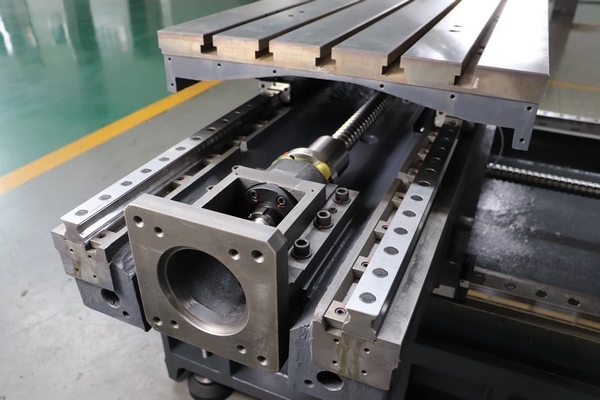

	ШВП PMI (Тайвань) Станки серии IMV оснащены ШВП фирмы PMI (Тайвань), установленных с предварительным натяжением - это обеспечивает точное и плавное перемещение даже с высокой нагрузкой.Диаметр винта и шаг по оси X = 40 х 12Диаметр винта и шаг по оси Z = 40 х 12Диаметр винта и шаг по оси Z = 40 х 12

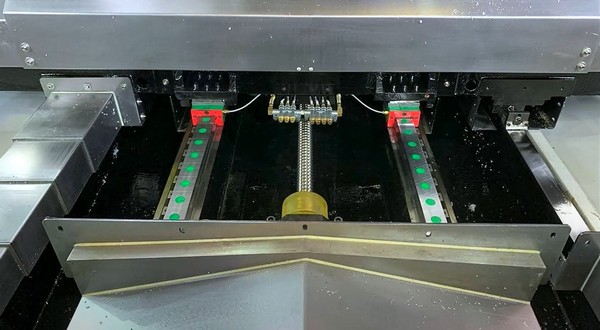

	Направляющие перемещений Hiwin (Тайвань) В несущих блоках (каретках) четыре ряда роликов размещены под углом 45º, поэтому одинаково воспринимают нагрузку как в радиальном, так и в продольном направлениях. За счет использования линейных направляющих достигается высокая жесткость и грузоподъемность, быстрый динамический отклик, низкий коэффициент трения.

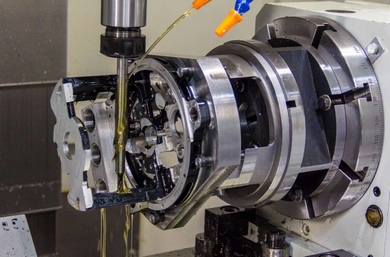

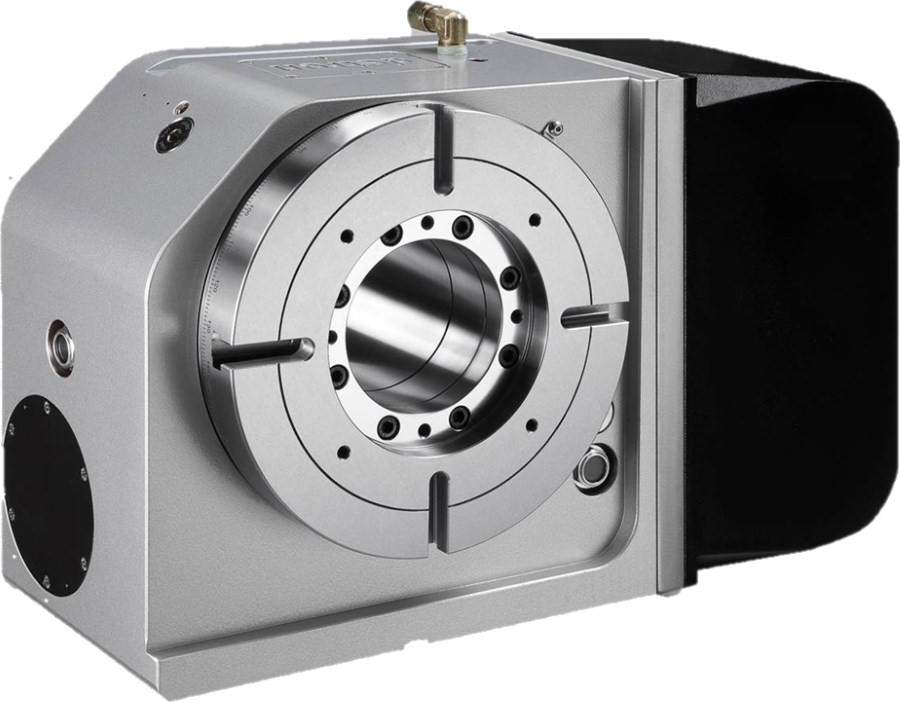

	Подготовка для установки 4-й оси 4-х осевая обработка подразумевает не только наличие поворотной оси, но и использование соответствующей системы ЧПУ.На станках серии IMV используется версия ЧПУ с необходимым функционалом для работы в 4-х осях.

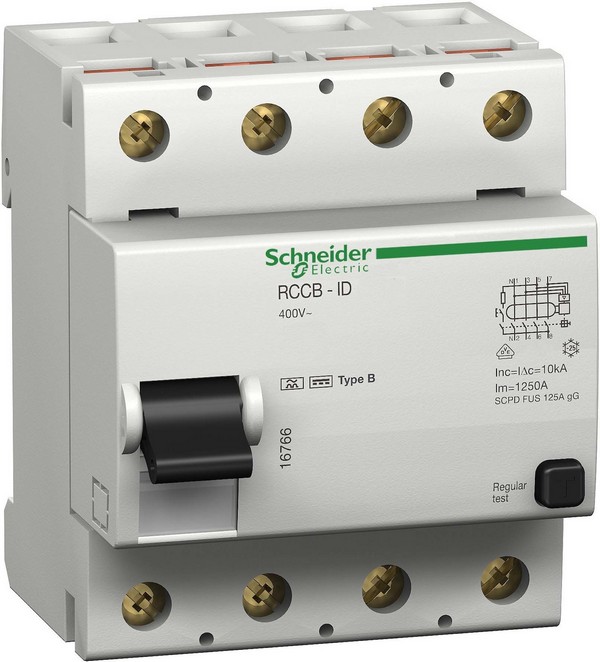

	Электрические компоненты Schneider Electric Электрические компоненты Schneider Electric (Франция)

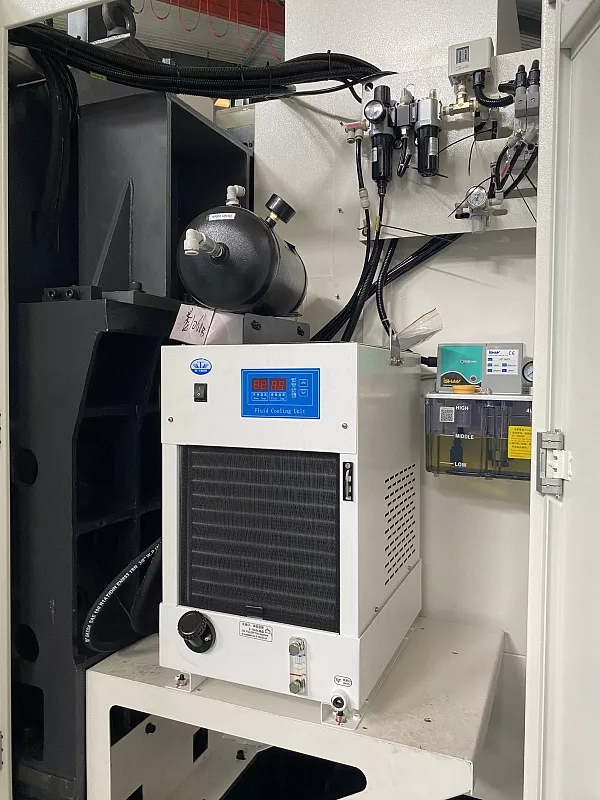

	Масляное охлаждение шпинделя Шпиндель - один их главных узлов, от эффективности работы которого напрямую зависит качество и точность обработки. Именно поэтому на станках серии IMV установлено масляное охлаждение шпинделя.Основные преимущества:качественное охлаждение при максимальных высоких оборотах;стабильное и равномерное охлаждение на протяжении всего периода работы;предотвращение тепловых деформаций при тяжёлых нагрузках на шпиндель;крайне низкий уровень шумности и отсутствие вибрации.

Комплектация

	Стойка ЧПУ HNC-818D
	Направляющие по осям X, Y, Z - роликовые (Hiwin)
	Инструментальный магазин на 24 позиции (манипулятор)
	Масляное охлаждение шпинделя
	Подготовка под 4-ю ось
	Маслоотделитель (сепаратор для СОЖ)

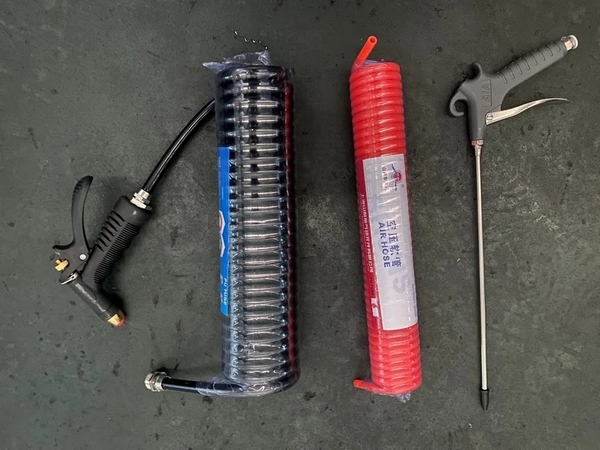

	Пистолеты воздуха и СОЖ

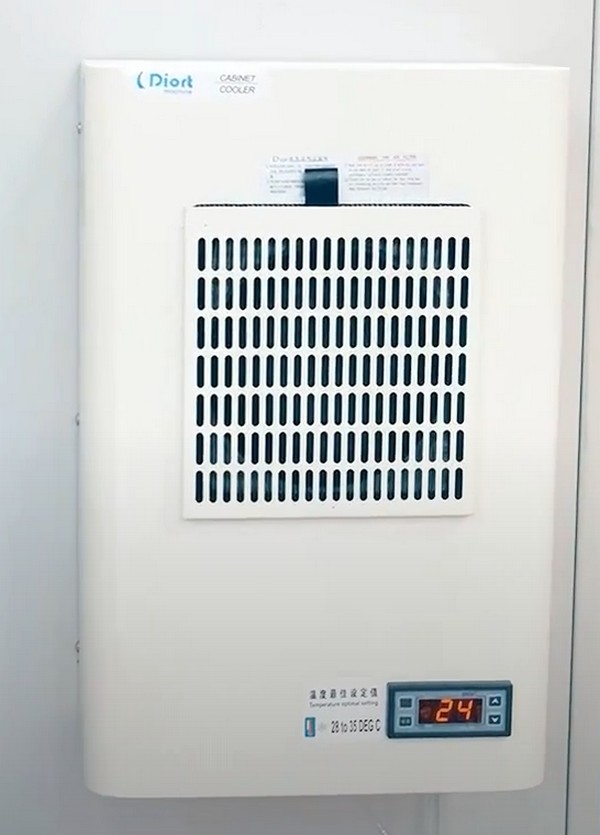

	Теплообменник электрошкафа
	Полностью закрытая кабинетная защита
	Стружкоуборочный конвейер (шнековый) с тележкой

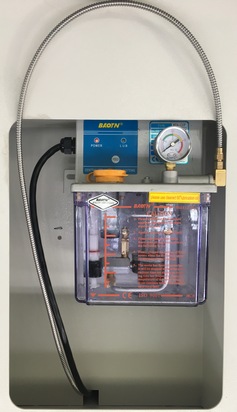

	Автоматическая система смазки
