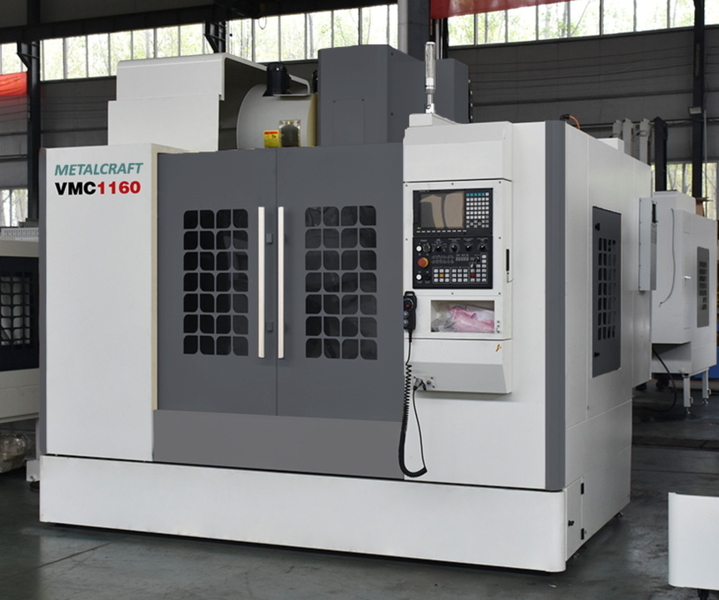

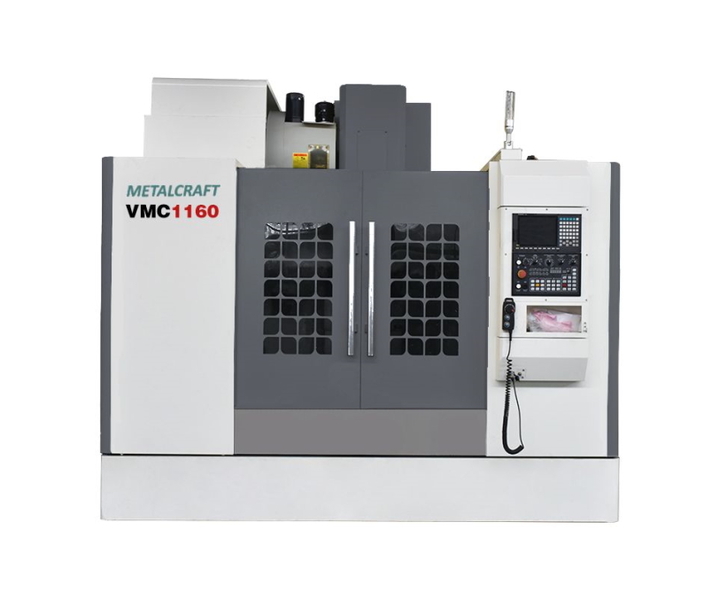

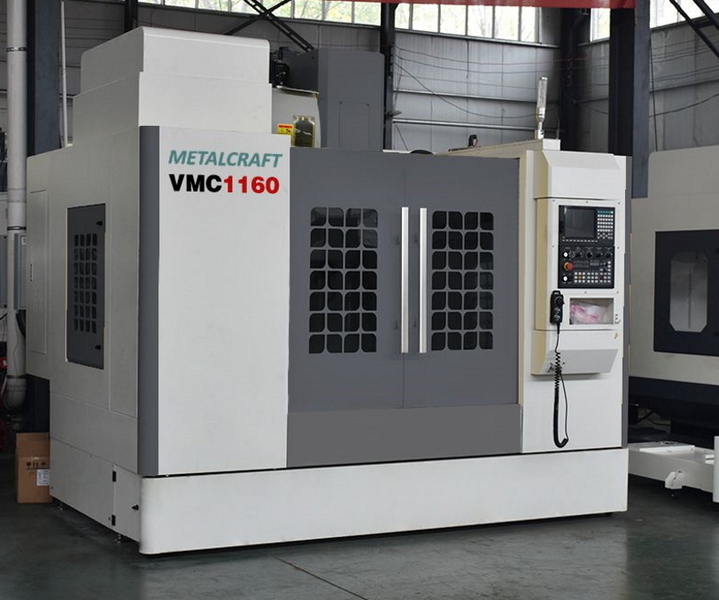

Фрезерный станок 4-х осевой MetalCraft VMC1160 с ЧПУ Siemens 828D с датчиком Renishaw TS27R (VMC1160.S.11/15.10.20.T.4)
(голосов 333 / просмотров 500)
8 495 646 13 16
sales@dvt-spb.ru
Расчет доставки
Производитель: MetalCraft (Китай)
БЕСПЛАТНАЯ ДОСТАВКА ДО ВАШЕГО АДРЕСА
- Акция применима при общей сумме заказа не менее 450тр.
- Только для Екатеринбурга + 500 км.
- По другим регионам РФ - доставка за 50% стоимости.
Фрезерный станок с MetalCraft VMC1160.S.11/15.10.20.T.4 с ЧПУ применяется для комплексной обработки детали и позволяет эффективно решить широкий спектр задач (фрезерование, сверление, нарезание резьбы, развертывание отверстий, зенкерование, растачивание). Станки данной серии широко используются для изготовления пресс-форм, в инструментальном производстве, автомобильной промышленности, машиностроении и других отраслях.
Особенности фрезерного станка VMC1160.S.11/15.10.20.T.4:
• Современная система управления Siemens 828D (Германия) с широкими функциональными возможностями
• Высокпроизводительные привода Siemens (Германия)

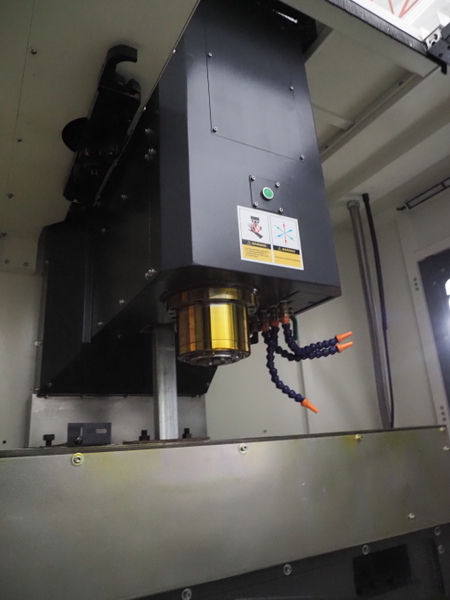

• Вертикальный шпиндель с ременным приводом и максимальной скоростью вращения до 10000 об/мин
• Система автоматической смены инструмента на 24 позиции

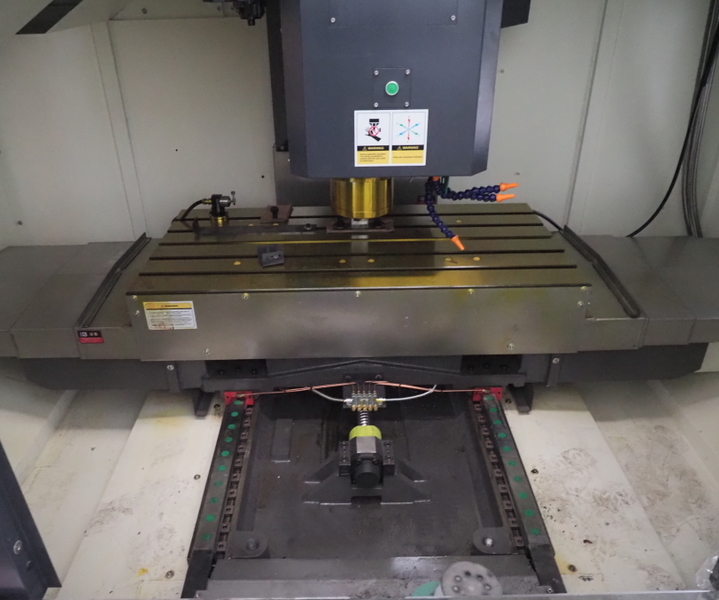

• Рабочий стол размером 1200 x 600 мм с максимальной грузоподъемностью 900 кг
• Система подачи СОЖ высокого давления (20 бар) через шпиндель
• Доп. опции в комплекте: датчик измерения инструмента Renishaw TS27R, 4 ось (TJR250)
Особенности фрезерного станка VMC1160.S.11/15.10.20.T.4:
• Современная система управления Siemens 828D (Германия) с широкими функциональными возможностями
• Высокпроизводительные привода Siemens (Германия)
• Вертикальный шпиндель с ременным приводом и максимальной скоростью вращения до 10000 об/мин
• Система автоматической смены инструмента на 24 позиции
• Рабочий стол размером 1200 x 600 мм с максимальной грузоподъемностью 900 кг
• Система подачи СОЖ высокого давления (20 бар) через шпиндель
• Доп. опции в комплекте: датчик измерения инструмента Renishaw TS27R, 4 ось (TJR250)
Технические характеристики
| Характеристика | Значение |
|---|---|
| Модель станка | VMC1160 |
| Бренд | MetalCraft |
| Система ЧПУ | Siemens 828D |
| Количество осей | 4 |
| Ход по оси X / Y / Z, мм | 1100 / 600 / 600 |
| Ширина линейных направляющих X / Y / Z, мм | 45 / 45 / 45 |
| Мощность привода оси X / Y / Z, кВт | 2.9 / 2.9 / 4.5 |
| Ускоренная подача по оси X / Y / Z, м/мин | 36 / 36 / 36 |
| Расстояние от центра шпинделя до колонны, мм | 650 |
| Расстояние от шпинделя до поверхности стола, мм | 120 - 720 |
| Точность позиционирования по осям X / Y / Z, мм | ±0.004 / 300 |
| Повторяемость по осям X / Y / Z, мм | ±0.003 / ±0.003 / ±0.003 (JIS) |
| Размеры рабочего стола, мм | 1200 x 600 |
| Т-образный паз (ширина / № / расстояние), мм | 18 / 5 / 100 |
| Макс. вес заготовки, кг | 900 |
| Мощность двигателя шпинделя, кВт | 11 / 15 |
| Конус шпинделя | BT40 |
| Макс. скорость вращения шпинделя, об/мин | 10000 |
| Количество инструментов | 24 |
| Макс. вес инструмента, кг | 8 |
| Время смены инструмента, сек | 2 |
| Габаритные размеры станка (Д x Ш x В), мм | 3200 x 2300 x 2650 |
| Габаритные размеры (Д x Ш x В, с конвейером), мм | 4100 x 2250 x 2650 |
| Масса 4- станка, кг | 6500 |
Комплект поставки
| № п/п | Наименование | Примечание |
| БОГАТАЯ КОМПЛЕКТАЦИЯ | ||
| 1 | Рабочий стол | 1200 x 600 мм |
| 2 | Система ЧПУ | Siemens 828D (Германия) |
| 3 | Сервомоторы по осям X / Y / Z | 2.9 / 2.9 / 4.5 кВт Siemens (Германия) |
| 4 | Двигатель шпинделя | 11 / 15 кВт Siemens (Германия) |
| 5 | Шпиндель ВТ40 Kenturn (Тайвань) | Включено в стоимость станка |
| 6 | Система автоматической смены инструмента 24 позиции (Тайвань) | Включено в стоимость станка |
| 7 | Подшипники ШВП и шпинделя NSK (Япония) | Включено в стоимость станка |
| 8 | Линейные направляющие по осям X / Y / Z роликового типа Hiwin / PMI (Тайвань) | Включено в стоимость станка |
| 9 | Компоненты пневматической системы SMC (Япония) | Включено в стоимость станка |
| 10 | Ременной привод шпинделя 10000 об/мин | Включено в стоимость станка |
| 11 | Система диалогового программирования "Shopmill" Siemens (Германия) | Включено в стоимость станка |
| 12 | Масляное охлаждение шпинделя | Включено в стоимость станка |
| 13 | Система подачи СОЖ через шпиндель 20 бар | Включено в стоимость станка |
| 14 | Система обдува детали (при обработке без СОЖ) | Включено в стоимость станка |

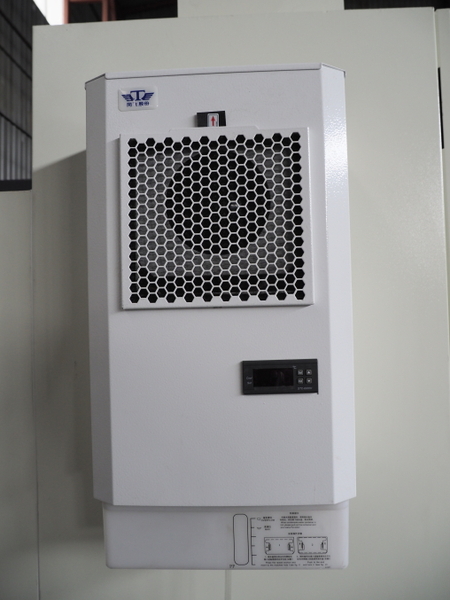

| 15 | Кондиционер электрошкафа | Включено в стоимость станка |
| 16 | Скиммер (маслоотделитель) | Включено в стоимость станка |
| 17 | Пистолет для подачи СОЖ | Включено в стоимость станка |
| 18 | Пневматический пистолет | Включено в стоимость станка |

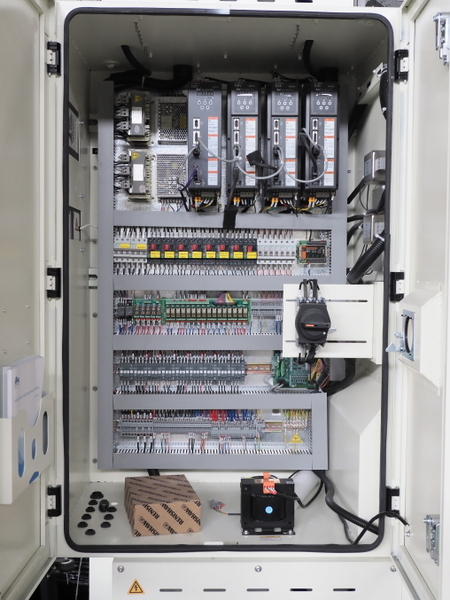

| 19 | Электрические компоненты Schneider Electric (Франция) или другие сопоставимые | Включено в стоимость станка |
| 20 | Стружечный конвейер | Включено в стоимость станка |
| 21 | Трансформатор 380В / 50 Гц / 3 фазы | Включено в стоимость станка |
| 22 | Светодиодное рабочее освещение | Включено в стоимость станка |
| 23 | Система автоматической смазки | Включено в стоимость станка |
| 24 | СЕ стандарт, блокировка двери, 3-х цветный индикатор состояния | Включено в стоимость станка |
| 25 | Инструментальный ящик | Включено в стоимость станка |

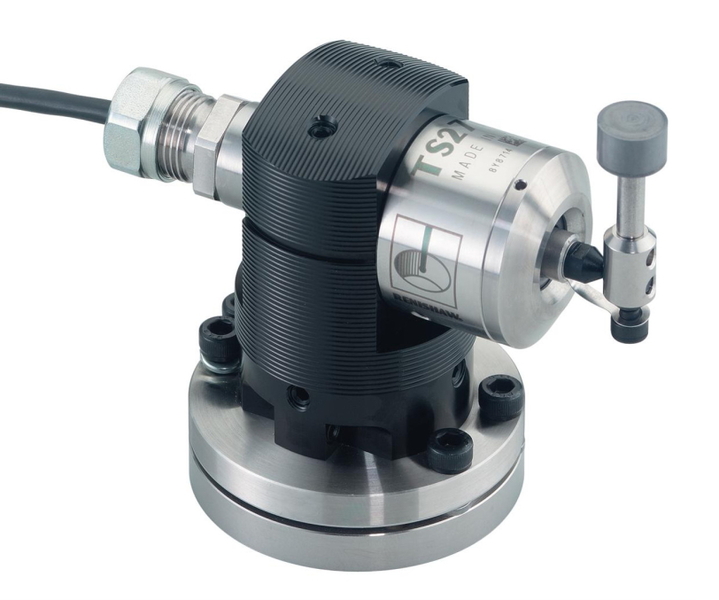

| 26 | Датчик измерения инструмента Renishaw TS27R (Великобритания) | Включено в стоимость станка |

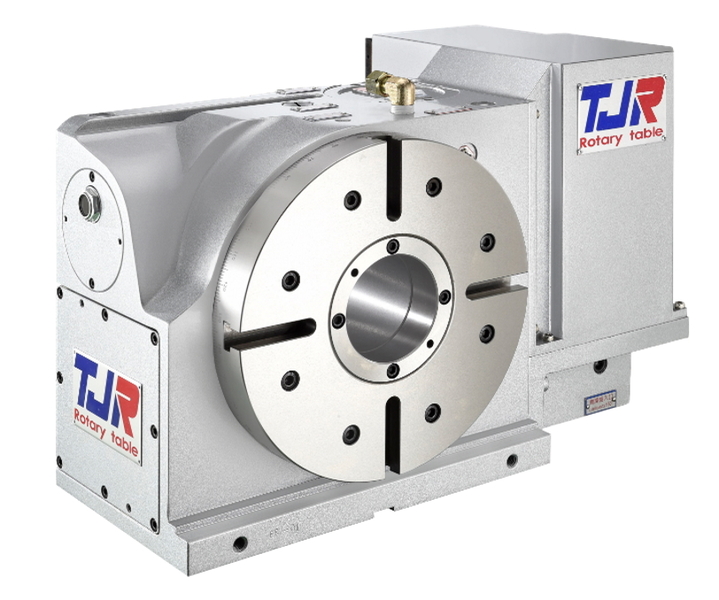

| 27 | 4-я ось TJR250 / Поворотный стол с приводом в комплекте с ручной задней бабкой (Тайвань) | Включено в стоимость станка |
| ОПЦИИ, КОТОРЫЕ МОГУТ БЫТЬ УСТАНОВЛЕНЫ ПРИ НЕОБХОДИМОСТИ (ЗА ДОПОЛНИТЕЛЬНУЮ ПЛАТУ) | ||
| 28 | Датчик измерения детали OMP40 | Renishaw (Великобритания) |
