Фрезерный станок с ЧПУ ФС85МФ3
Фрезерный станок с ЧПУ ФС85МФ3
Мы представляем вам фрезерный станок с ЧПУ ФС85МФ3 от компании 'Невастанкомаш'. Этот высокоточный и надежный станок предназначен для обработки различных материалов с использованием современных технологий.
Особенности продукта:
- ЧПУ система управления, обеспечивающая точность и скорость обработки
- Высокая производительность и эффективность
- Прочная конструкция и долгий срок службы
- Удобное программное обеспечение для настройки станка
- Многофункциональность и возможность обработки различных материалов
Преимущества продукта:
- Высокая точность и качество обработки изделий
- Экономия времени и сил оператора благодаря автоматизации процесса
- Гарантированное качество и надежность от производителя
- Широкий спектр применения в различных отраслях промышленности
Фрезерный станок с ЧПУ ФС85МФ3 идеально подходит для производства деталей, прототипов и других изделий, где требуется высокая точность и качество обработки. Он найдет свое применение в машиностроении, авиационной и автомобильной промышленности, а также в производстве инструментов и оборудования.
Выбирая фрезерный станок с ЧПУ ФС85МФ3 от 'Невастанкомаш', вы получаете надежное оборудование, которое поможет вам увеличить производительность и качество вашей продукции. Закажите его прямо сейчас и убедитесь в его высоких технических характеристиках!

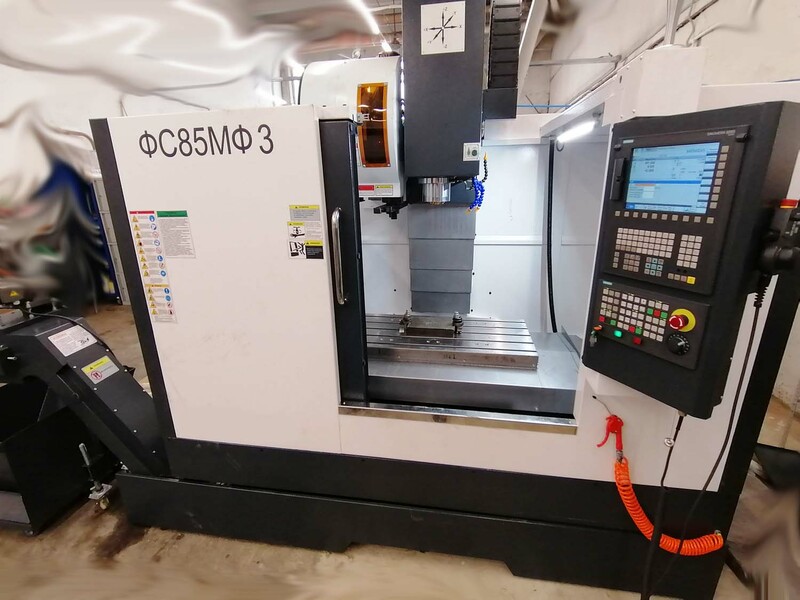

Вертикально-фрезерный обрабатывающий центр с ЧПУ ФС85МФ3 – полноразмерный, современный, высокоточный станок, предназначенный для многоинструментальной фрезерной обработки сложных криволинейных поверхностей, пресс-форм, штампов и т.п. Данное оборудование позволяет комбинировать в одном рабочем цикле операции фрезерования, сверления, растачивания, а так же резьбонарезания. Все это в сочетании с высокой скоростью, точностью позиционирования и надежностью делает ФС85МФ3 отличным инструментом промышленного серийного производства.
Преимущества ФС85МФ3
- Эффективная система разгрузки шпиндельной бабки;
- 6 танкеток по оси Х;
- Устройство смены инструмента (УСИ) манипуляторного типа на 24 инструмента;
- Холодильник шпинделя;
- Стружкосборник пластинчатого типа.
Основные узлы фрезерного станка с ЧПУ ФС85МФ3
Механическая структура
Основание и колонна образуют основной несущий узел, предназначенный для перемещения стола с салазками и шпиндельной бабки. Основание представляет собой чугунную отливку коробчатой формы, усиленную внутренними поперечными и продольными ребрами. На верхней плоскости по бокам станины крепятся профильные Х-образные шариковые рельсовые направляющие для салазок стола, которые обеспечивают перемещение по оси Y. На салазках установлена другая пара направляющих для перемещения стола по оси Х.
На колонне установлена третья пара направляющих для перемещения шпиндельной бабки по оси Z. Направляющие выполнены стальными закаленными. Все три перемещения по рельсовым направляющим имеют по две пары кареток.

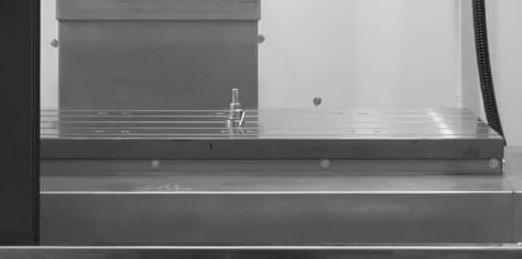

Рабочий стол имеет габариты 1000х500 мм, 5 Т-образных пазов, шириной 18 мм для крепления заготовок. Устанавливается на профильных рельсовых шариковых направляющих. Направляющие и ШВП закрыты телескопическими кожухами. Грузоподъемность - 650 кг.
Смена инструмента
Возможность предварительного выбора инструмента уменьшает время "от стружки до стружки", снижая накладные расходы. 24 гнезда магазина позволяют использовать больше технологических возможностей обработки без ручной загрузки инструмента в шпиндель.
Специально рассчитанная отливка в колонне под установку магазина уменьшает влияние веса магазина на искривление колонны, даже при полной загрузке магазина тяжелым инструментом, передавая нагрузку непосредственно на основание станка.

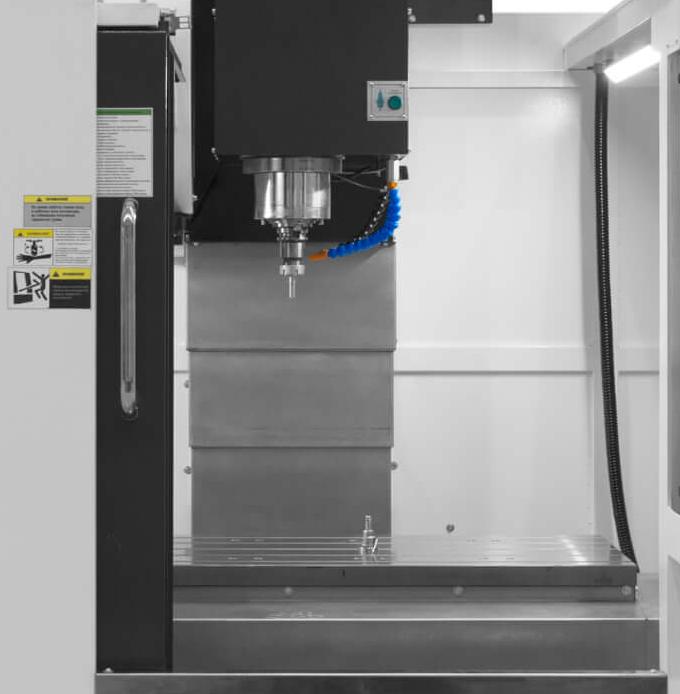

Шпиндель
Шпиндель картриджного типа 12 000 об/мин, высокоточный, с ременной передачей. Циркуляция масла через рубашку шпинделя обеспечивает термостабильность обработки и долговечность работы шпинделя. Система азотного гидроцилиндра обеспечивает превосходную компенсацию веса шпиндельной бабки, уменьшает инерционность, вибрации и колебания при ускоренных перемещениях и во время обработки, особенно при нарезании резьбы.
Шпиндель картриджного типа | Момент на шпинделе, S1 57 Нм и S6 135 Нм |
Технические характеристики ФС85МФ3 |
|
---|---|
Характеристика | Значение |
Размер стола (Д х Ш), мм | 1000х500 |
Промежуток (мм) х Ширина (мм)х Количество Т-образных пазов (шт) | 100х18х5 |
Наибольшая нагрузка на стол, кг | 650 |
Расстояние от оси шпинделя до направляющих колонны, мм | 550 |
Расстояние от торца шпинделя до поверхности рабочего стола, мм | 150~700 |
Подготовка в э/шкафу под 4ю ось | да |
Поворотный стол | опция |
Диаметр поворотного стола, мм | 200 |
Класс точности станка | Н |
Оси | |
X/Y/Z Перемещение, мм | 850/500/550 |
X/Y/Z тип направляющих | Качения |
X/Y/Z/A Скорость быстрых перемещений, м/мин | 36/36/36 |
Скорость рабочей подачи, мм/мин | 1~15000 |
X/Y/Z/A Наибольший момент на электродвигателях приводов, Нм | 16/16/16 |
Точность позиционирования, мкм | ±4 |
Повторяемость позиционирования, мкм | ±2 |
ШВП диаметр/шаг, мм | 40/12 |
Шпиндельная бабка | |
Мощность электродвигателя главного привода, кВт | 25/10 |
Вращающий момент на шпинделе (до 30 мин), Нм | 135 |
Вращающий момент на шпинделе (продолжительно), Нм | 57 |
Диапазон частот вращения шпинделя, об/мин | 40~12000 |
Хвостовик инструмента | BT 40 x 45 град |
Конус шпинделя (7:24) | ISO40 |
Тип магазина | манипулятор |
Емкость магазина инструмента, шт | 24 |
Максимальный диаметр/длина сменного инструмента, мм | ф150(80)/L300 |
Макс. масса ФС85МФ3 инструмента, кг | 8 |
Время смены инструмента, сек | 2,5 |
Тип разгрузки шпиндельной бабки | пневмогидроцилиндр |
Охлаждение шпинделя | холодильник масла |
Прочее | |

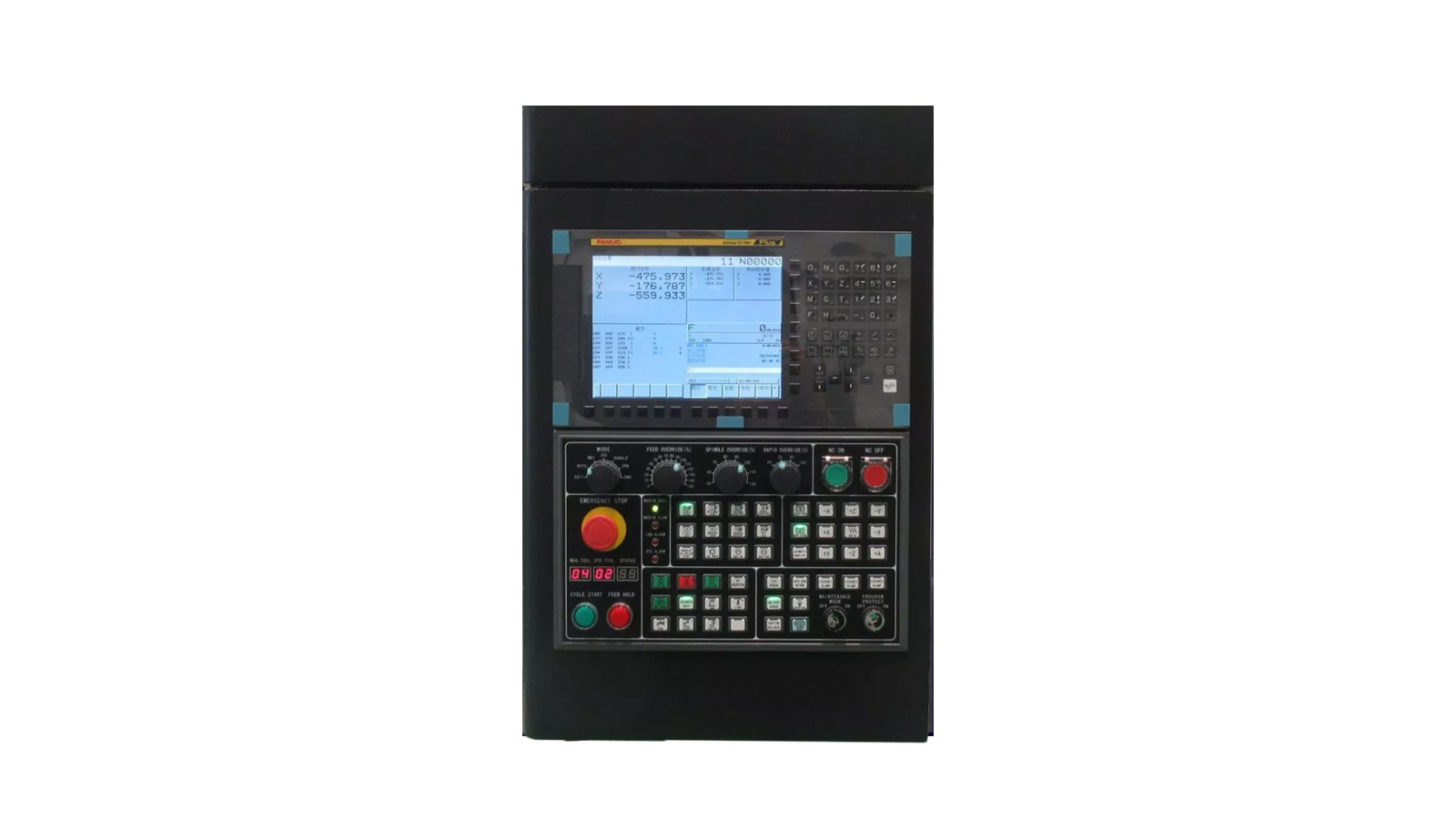

Система ЧПУ | SIEMENS 828D |
Система измерения вылета инструмента (опция) | Renishaw TS-27R |
Система привязки заготовки, измерения детали (опция) | Renishaw OMP |
Тип стружкосборника | ленточный |
Требуемое давление воздуха, МПа | 0.6 |
Емкость бака СОЖ, л | 175 |
Потребляемая мощность станка, кВА | 47.5 |
Габаритные размеры (Д х Ш х В), мм | 2450х2230х2620 |
Размеры на поддоне (Д х Ш х В), мм | 2450х2230х2700 * |
Масса нетто, кг | 6200 |
Масса брутто, кг | 6300 |
Примечание | * транспортер, бак СОЖ, тележка, ящик ЗИП, занимают отдельное место |
Комплект поставки ФС85МФ3
- ЧПУ Siemens SINUMERIK 828D (подготовлена под 4-ю ось);
- станок ФС85МФ3
- Конус шпинделя 7/24 BT40, 12 000 об/мин;
- Масляный холодильник шпинделя;
- Функция нарезание резьбы метчиком;
- Устройство автоматической смены инструмента с манипулятором на 16 инструментов;
- Устройство зажима/разжима инструмента;
- Система обдува конуса шпинделя при смене инструмента;
- Кабинетная защита зоны резания с блокировкой и контролем закрытия;
- Рабочее освещение и лампа индикации состояния станка;

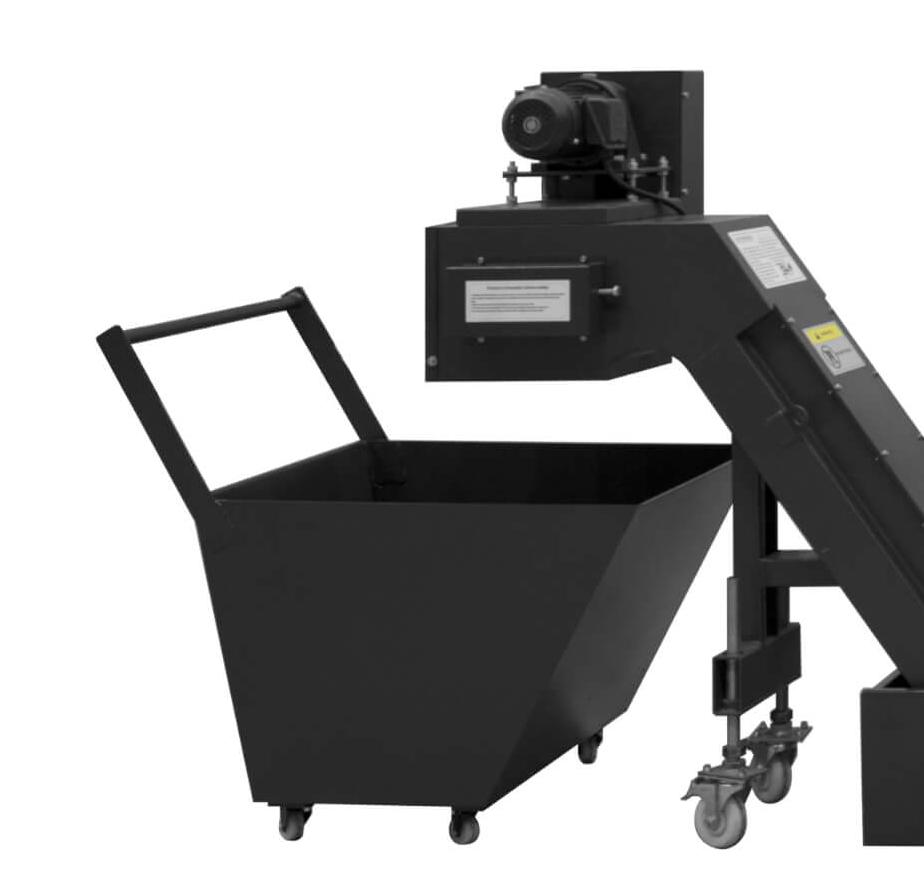

- Пластинчатый транспортер и тележка под стружку;

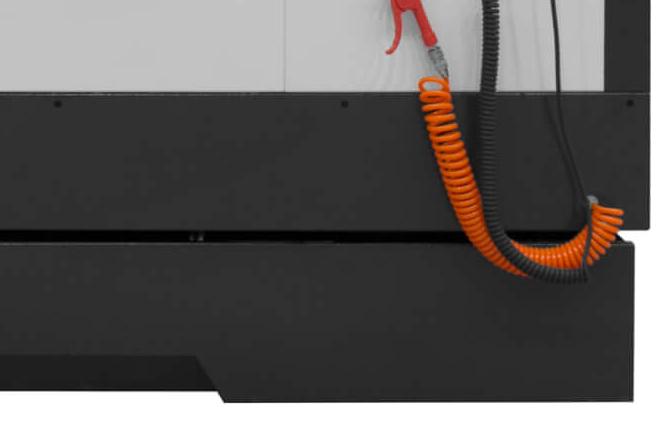

- Пистолет для обдува воздухом готовых деталей;
- Система подачи СОЖ в зону резания;

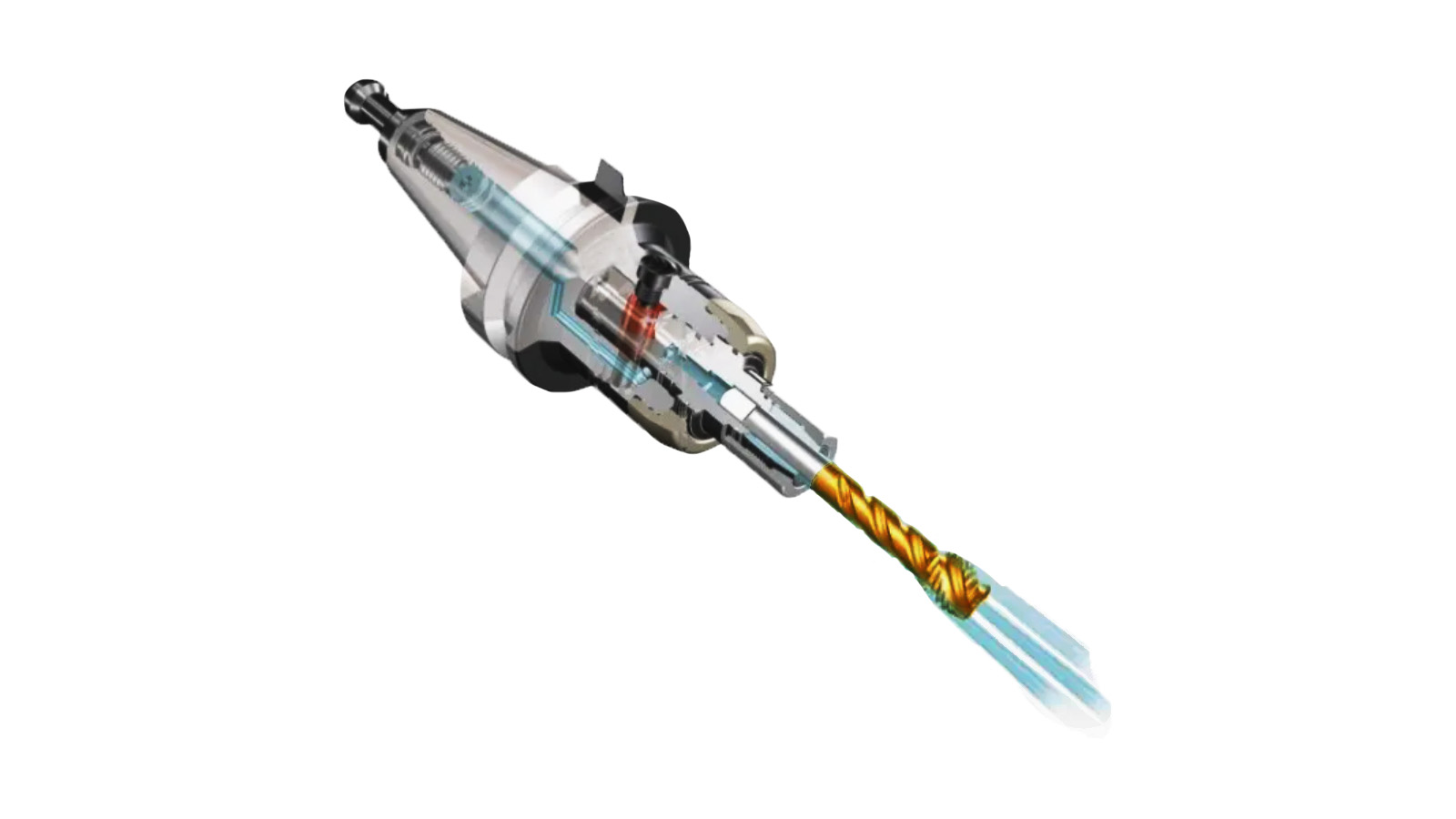

- Подготовка под Подачу СОЖ высокого давления (до 30 Бар);
- Сепаратор СОЖ;
- Электрошкаф с теплообменником;
- Линейные направляющие;
- ШВП по трем осям;
- Автоматическая смазка направляющих и гаек ШВП;
- Телескопическая защита направляющих;
- Инструмент для обслуживания станка в ящике;
- Документация на русском языке.
Опции ФС85МФ3

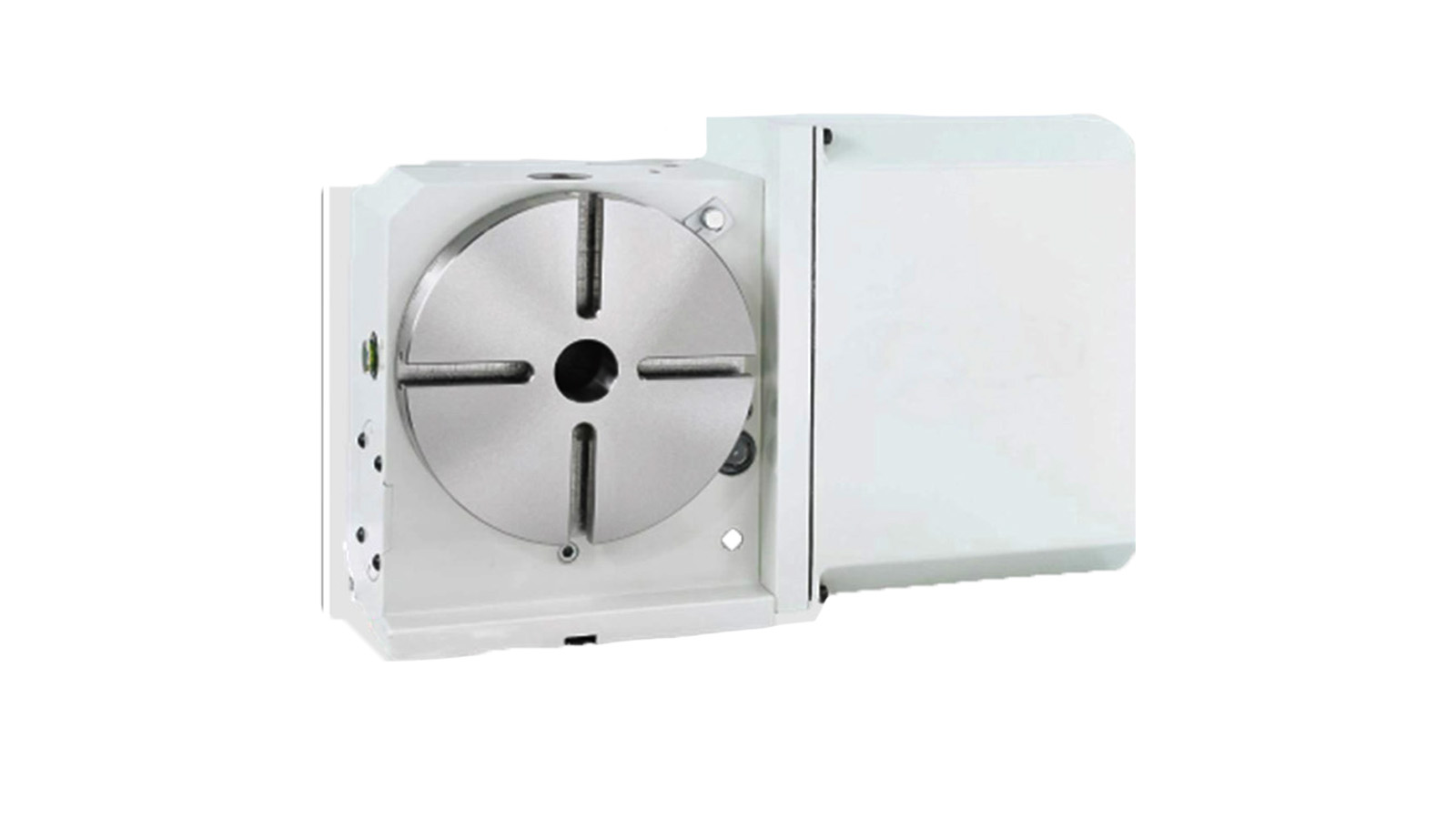

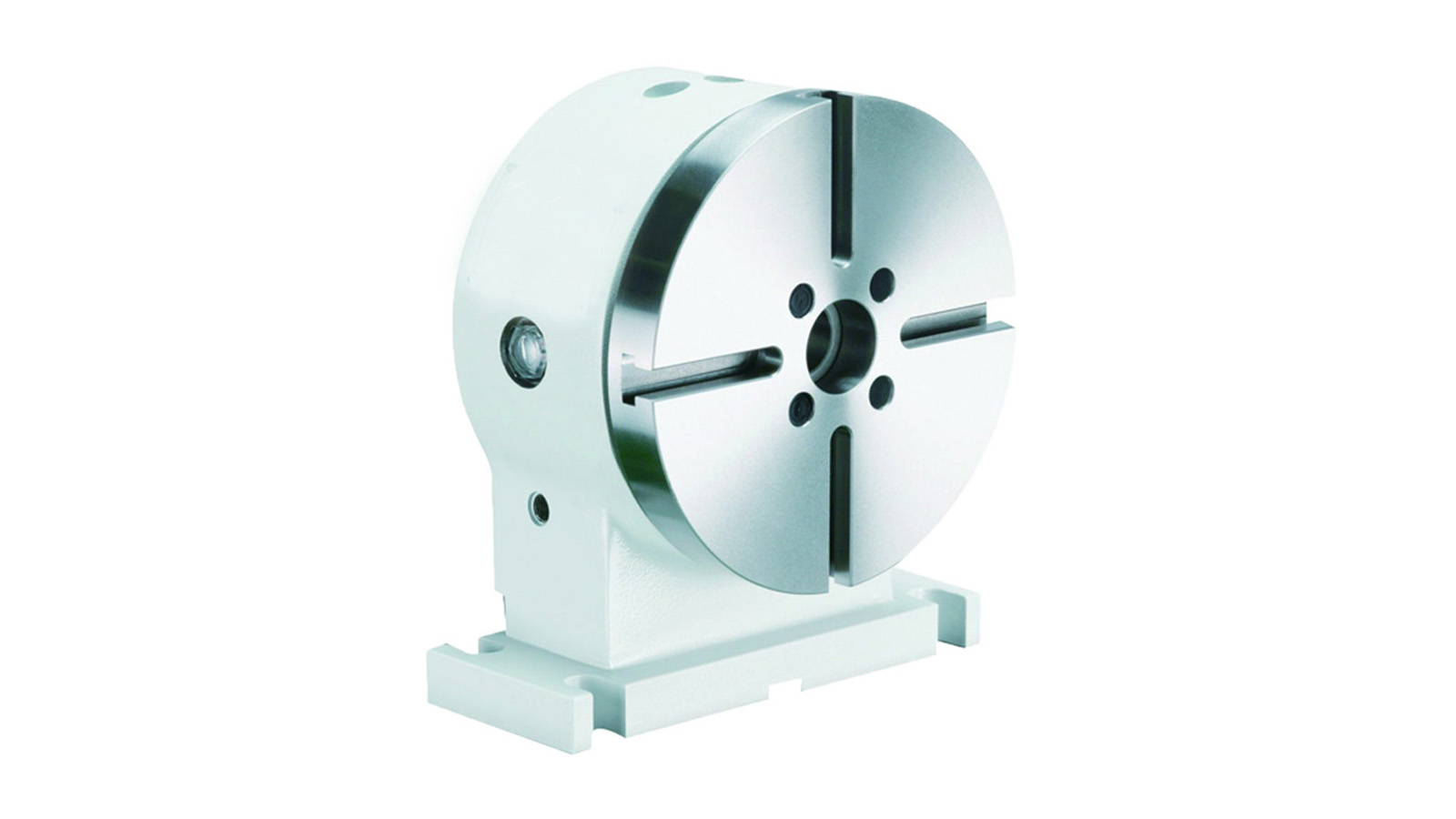

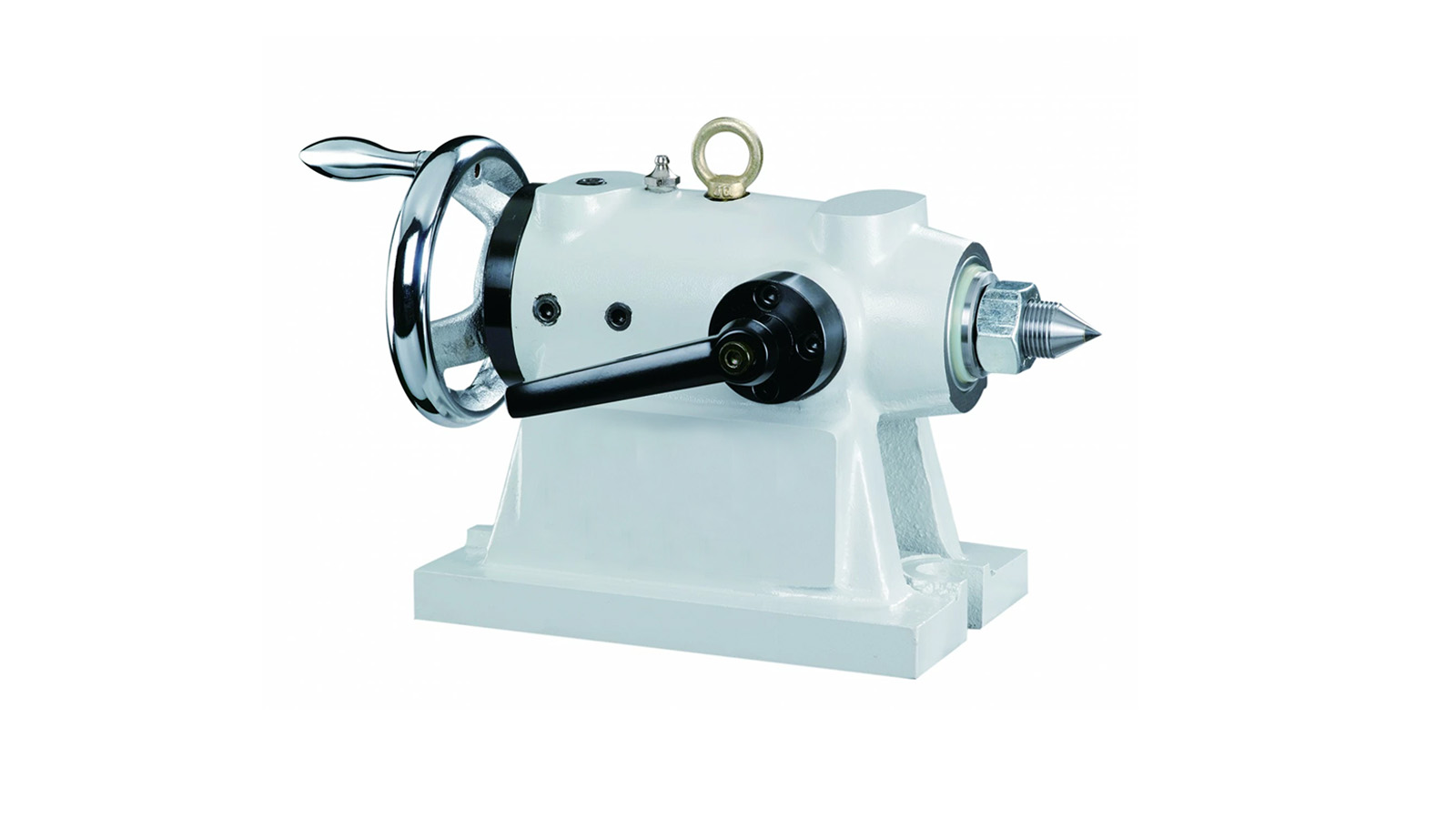

- 4-я контролируемая ось, поворотный стол от ЧПУ (ФC85МФ4) - одновременное управление по 4м координатам;

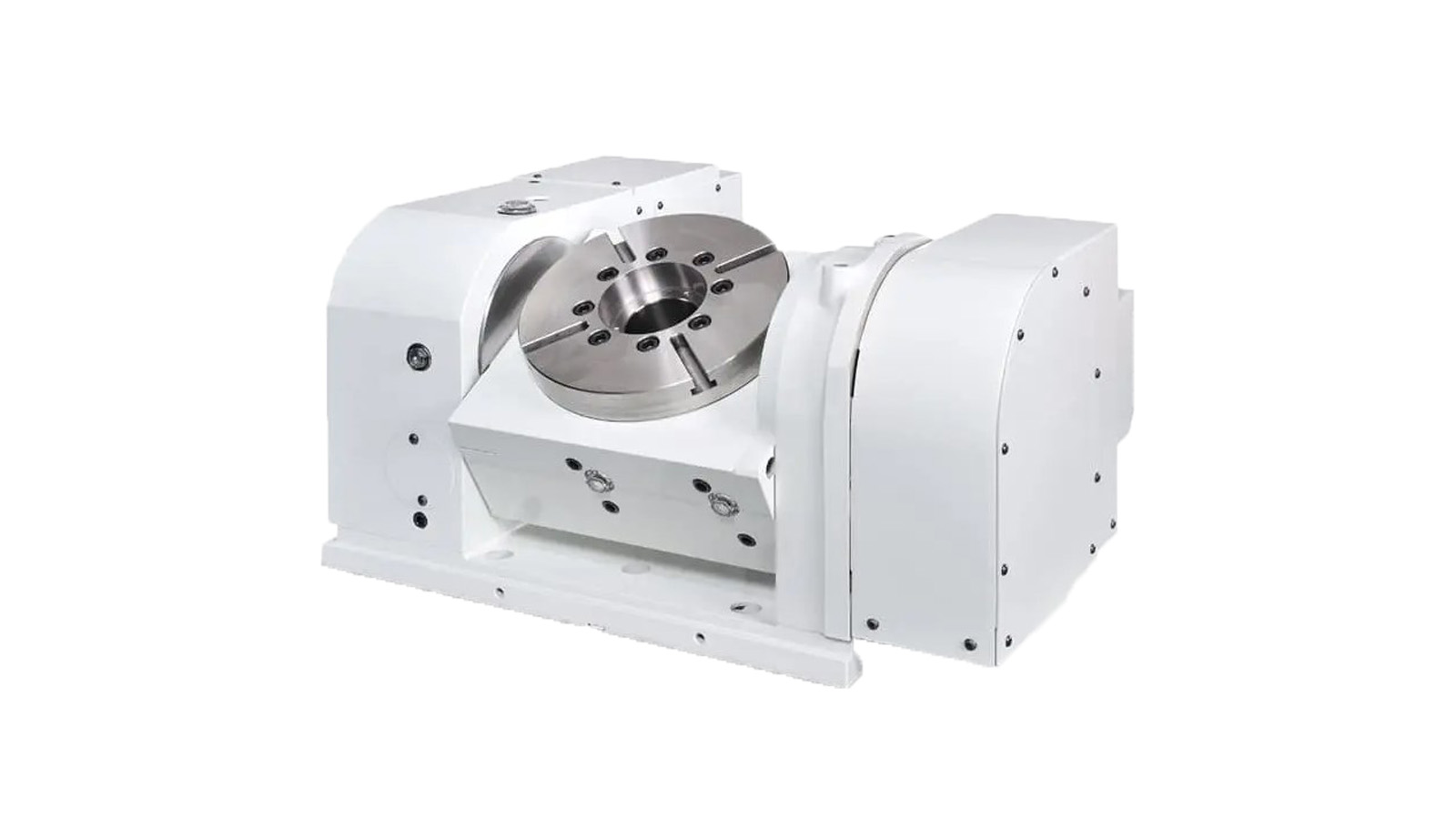

- 4я и 5я контролируемая оси, наклонно-поворотный стол (ФC85МФ5), одновременное управление по 5 координатам;

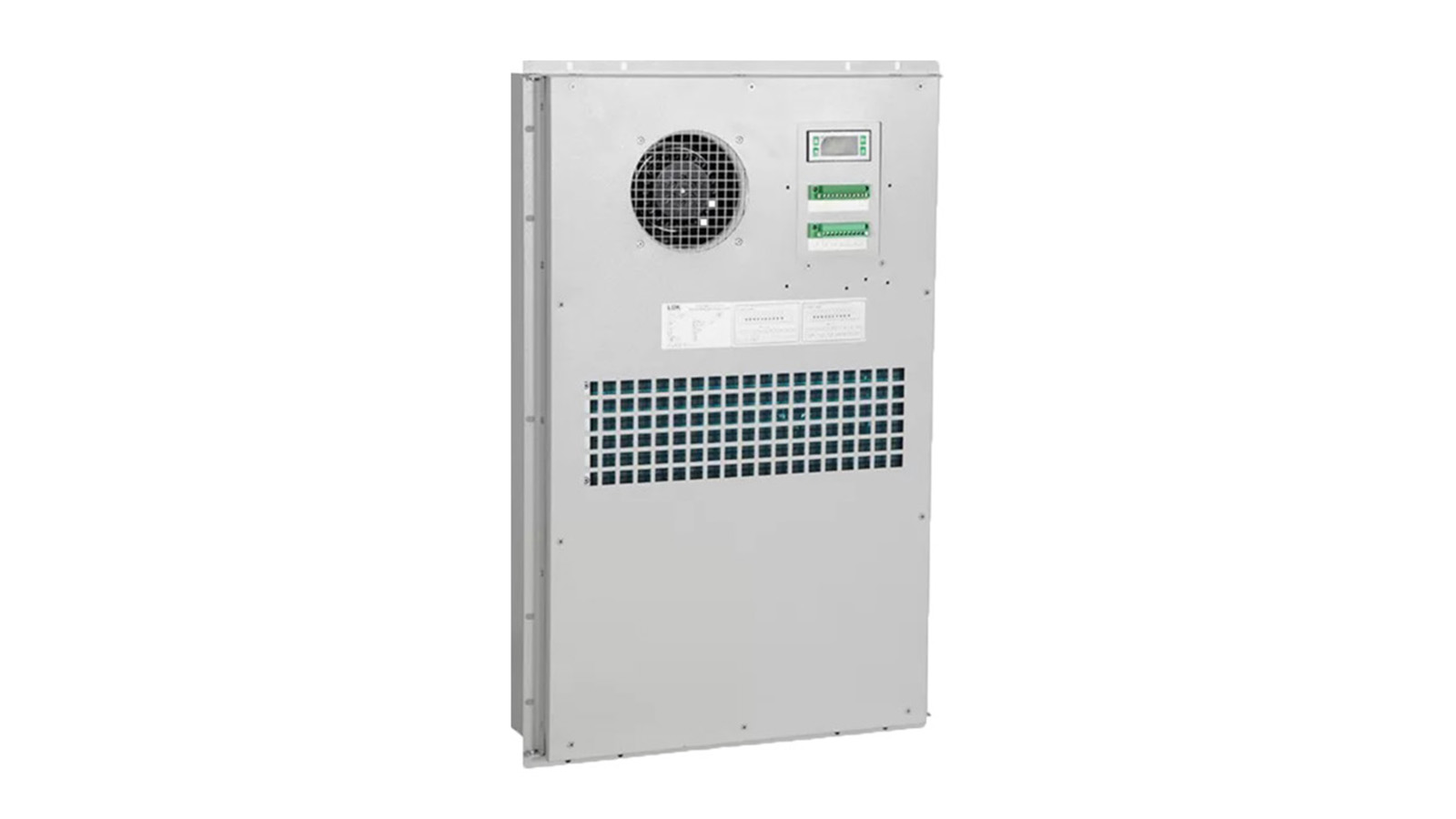

- Кондиционер электрошкафа;
- ЧПУ Fanuc, МодМашСофт, БалтСистем;
- Пистолет СОЖ;
- Система подачи СОЖ под давлением 30 Бар;
- Устройство смывания стружки с дополнительным насосом;

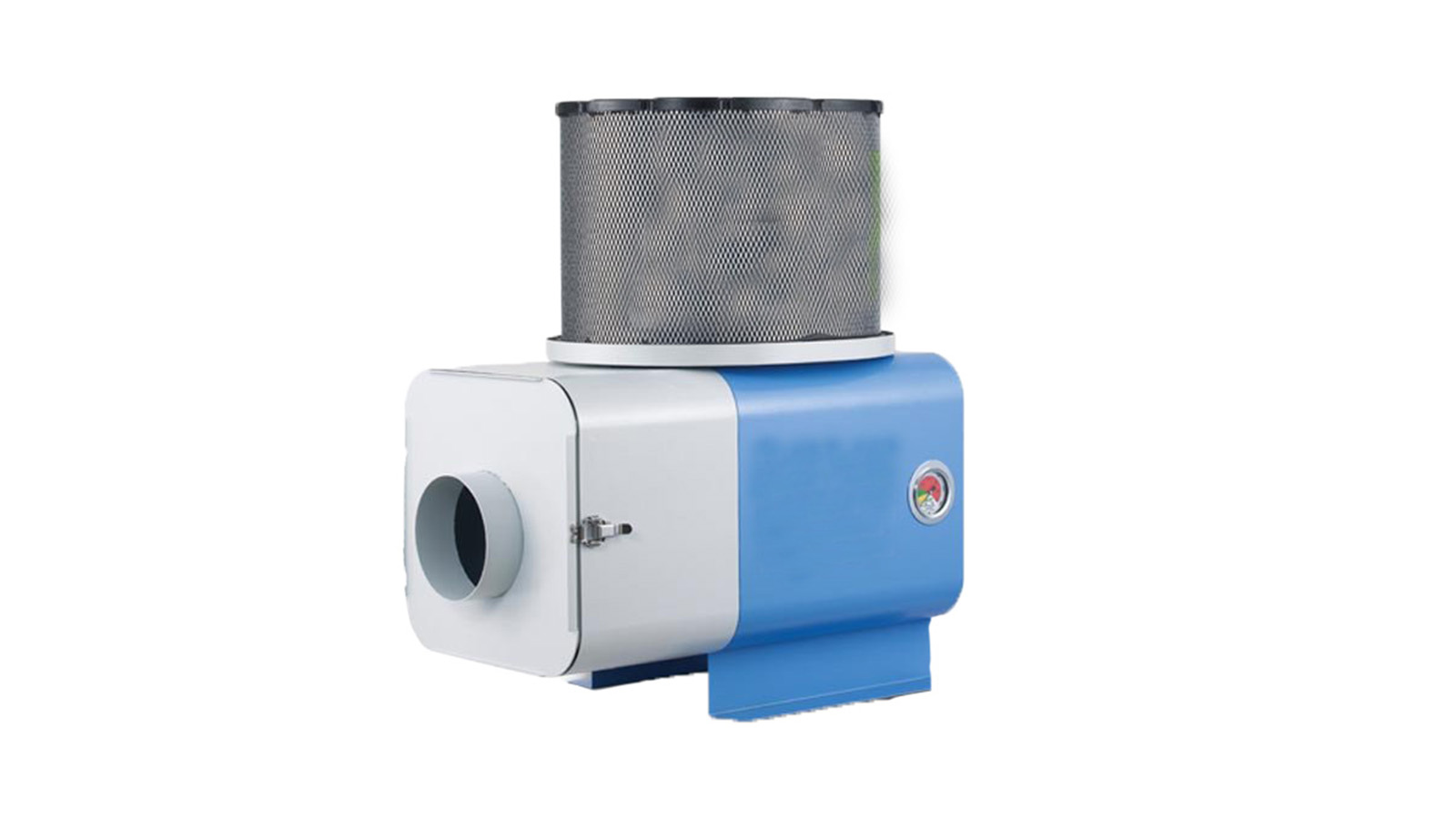

- Система аспирации (удаление паров СОЖ, опилок);
- Оптические линейки по осям;

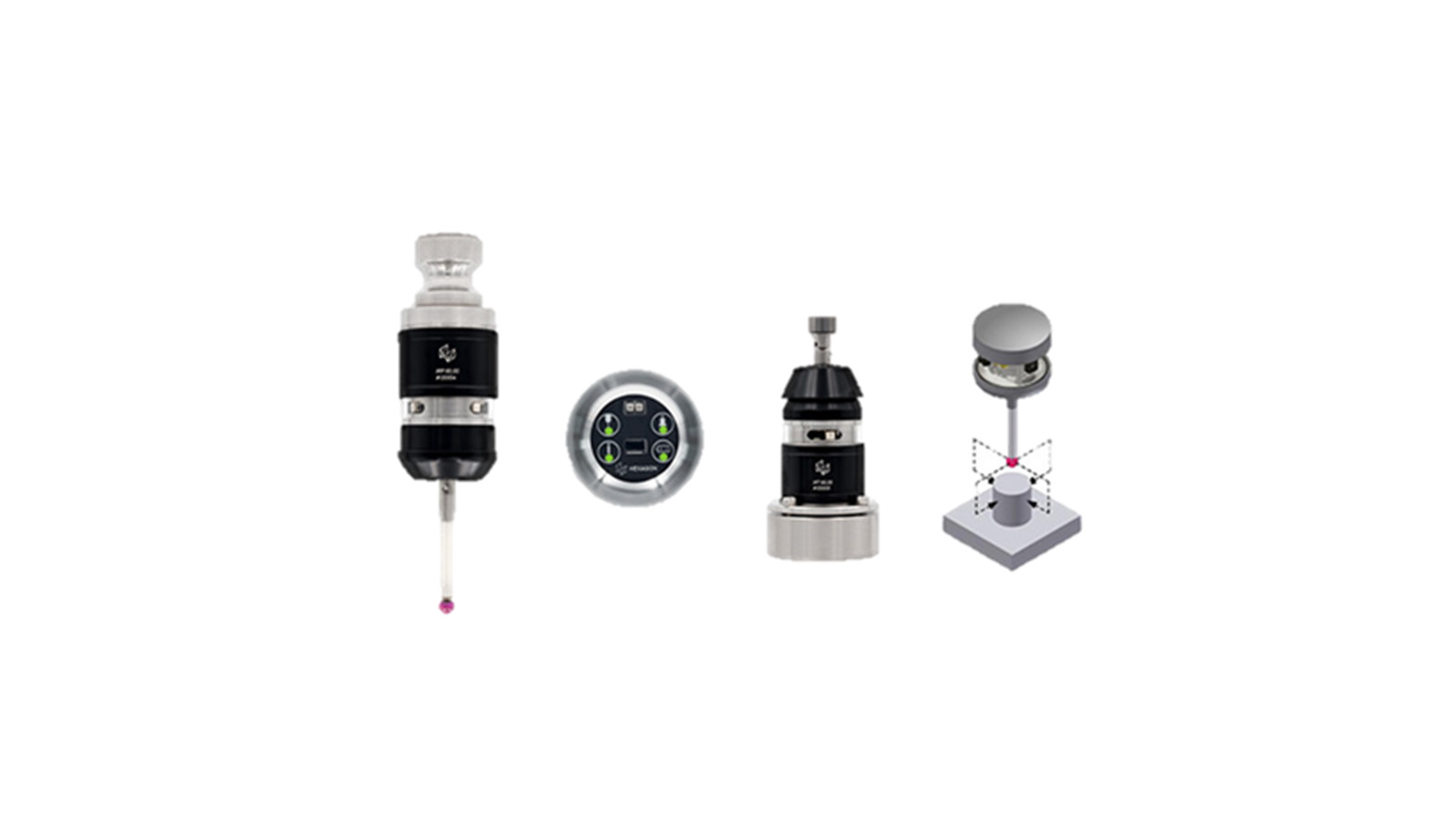

- Устройство контроля обмера детали Renishaw OMP;

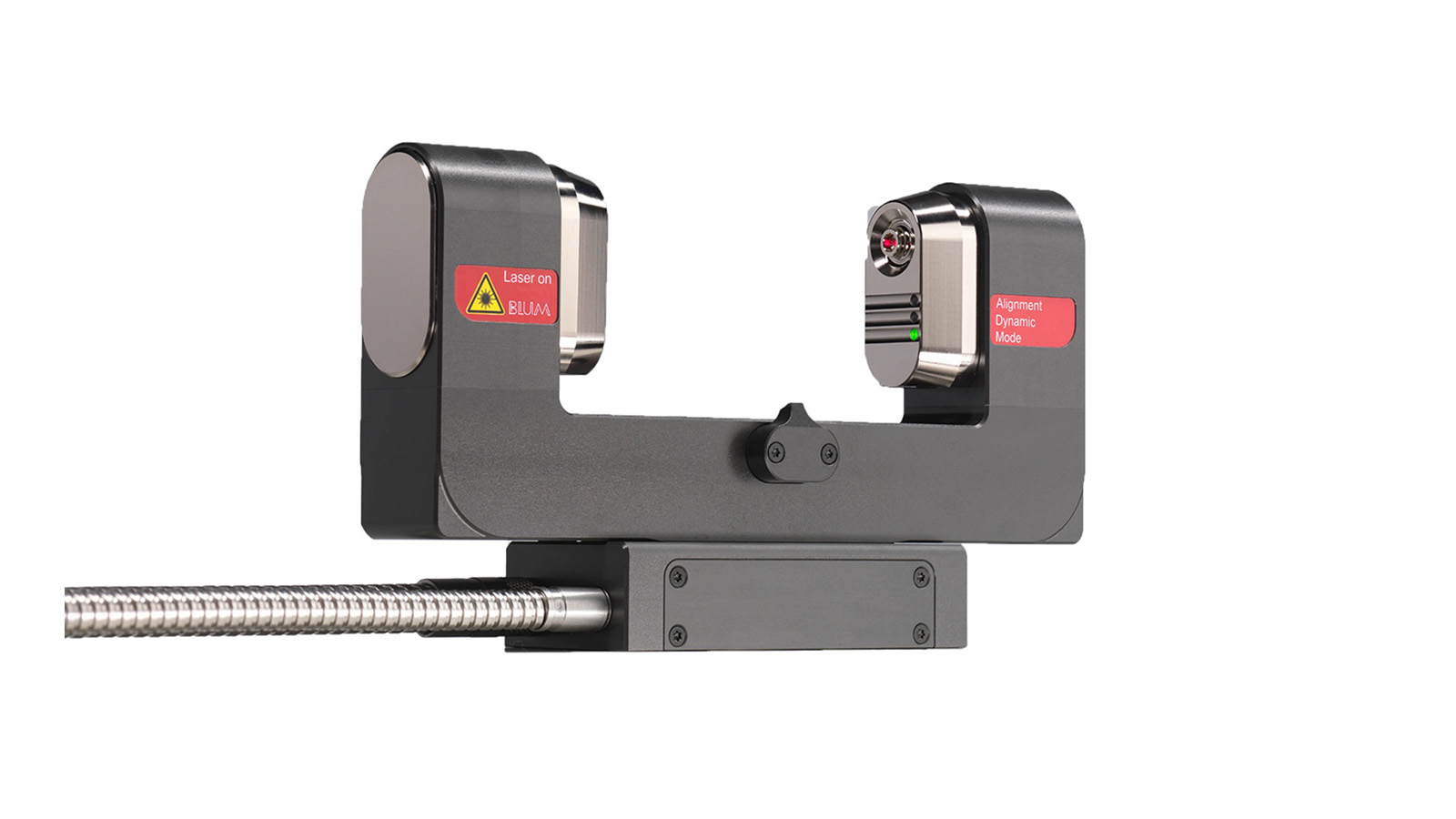

- Автоматическое устройство настройки инструмента Renishaw TS-27R, OTS;
- ShopMill циклы визуального программирования от Siemens;
