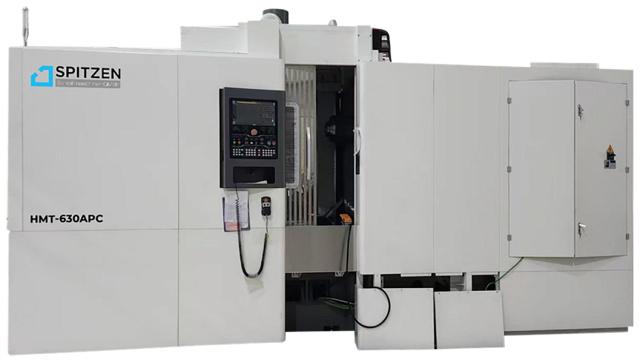

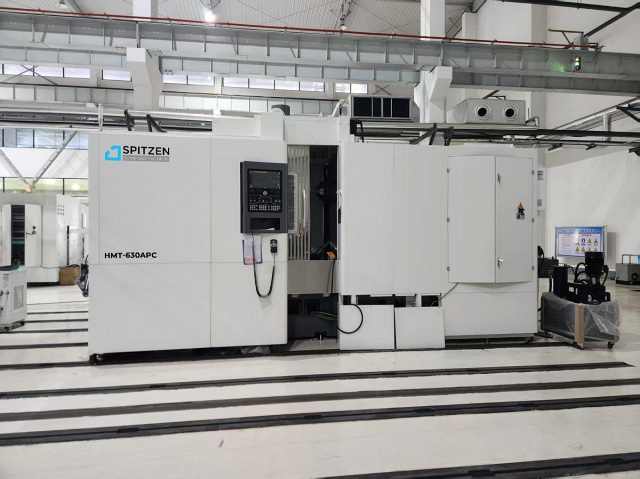

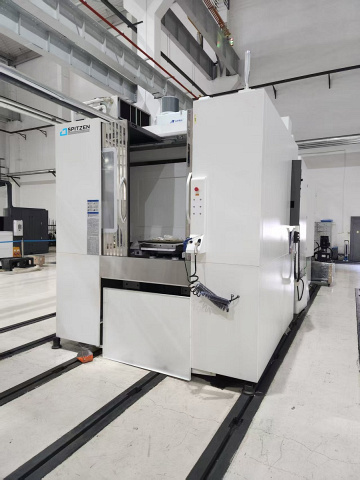

Горизонтально-фрезерный центр SPITZEN HMT-630 APC

Станки предназначены для точной и высокопродуктивной обработки:

• коробчатых и плоских деталей из стали, серого чугуна и различных сплавов;
• для обработки форм, штампов и серийного производства деталей с использованием системы смены паллет.

Фрезерные центры серии HMT широко используются в инструментальном производстве, производстве деталей штампов и пресс-форм, в авиационной и автомобильной и многих других отраслях промышленности.

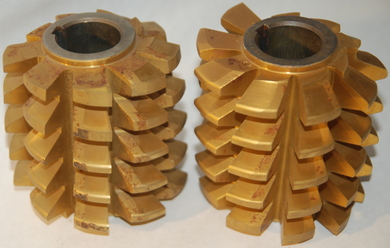

Инструментальное производство

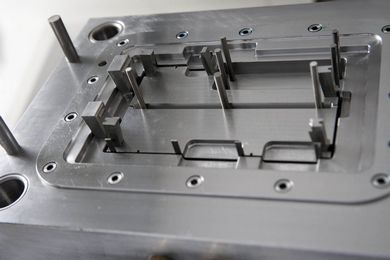

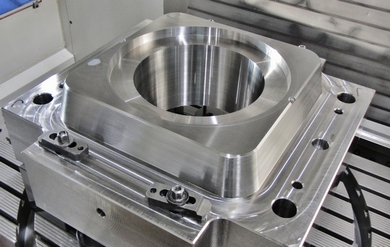

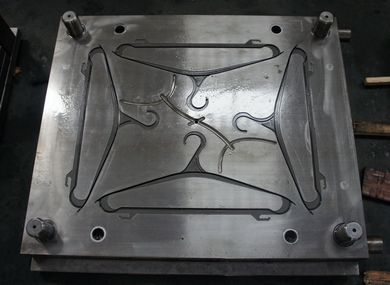

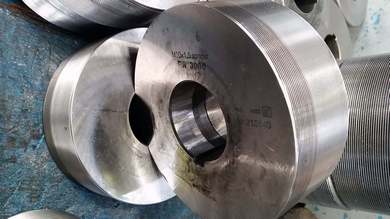

Изготовление пресс-форм и штампов высокого качества

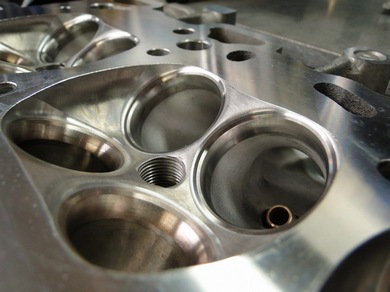

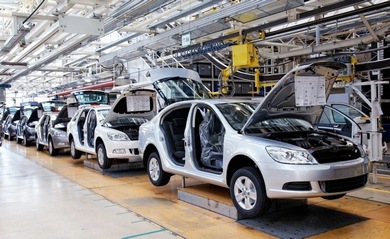

Автомобильная промышленность

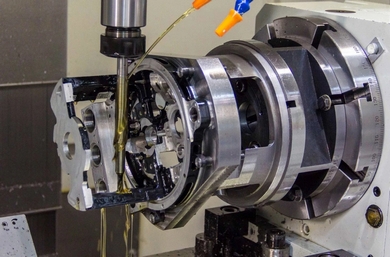

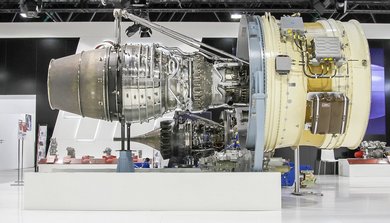

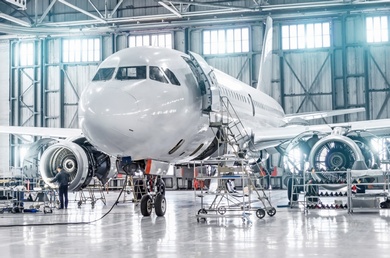

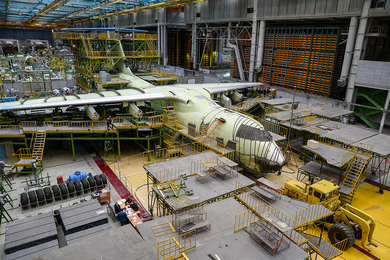

Авиационная промышленность

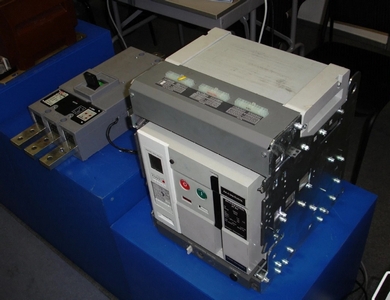

Приборостроение

Преимущества

• Одновременная работа в 4-х осях
• Индексация поворотного стола 0,001°
• Масляное охлаждение ШВП и шпинделя
• ZF-редуктор, момент до 1140 Нм
• Приводы шпинделя и осей – FANUC ALFA αi – 7 кВт
• Конструкция станка с подвижной колонной
• Максимально вращаемый диаметр - 1000 мм
• Инструментальный магазин - 45 позиций BT50
• Роликовые направляющие 55 мм
• ЧПУ FANUC 0i-MF (1) Plus – расширенный первый пакет

Конструктивные особенности

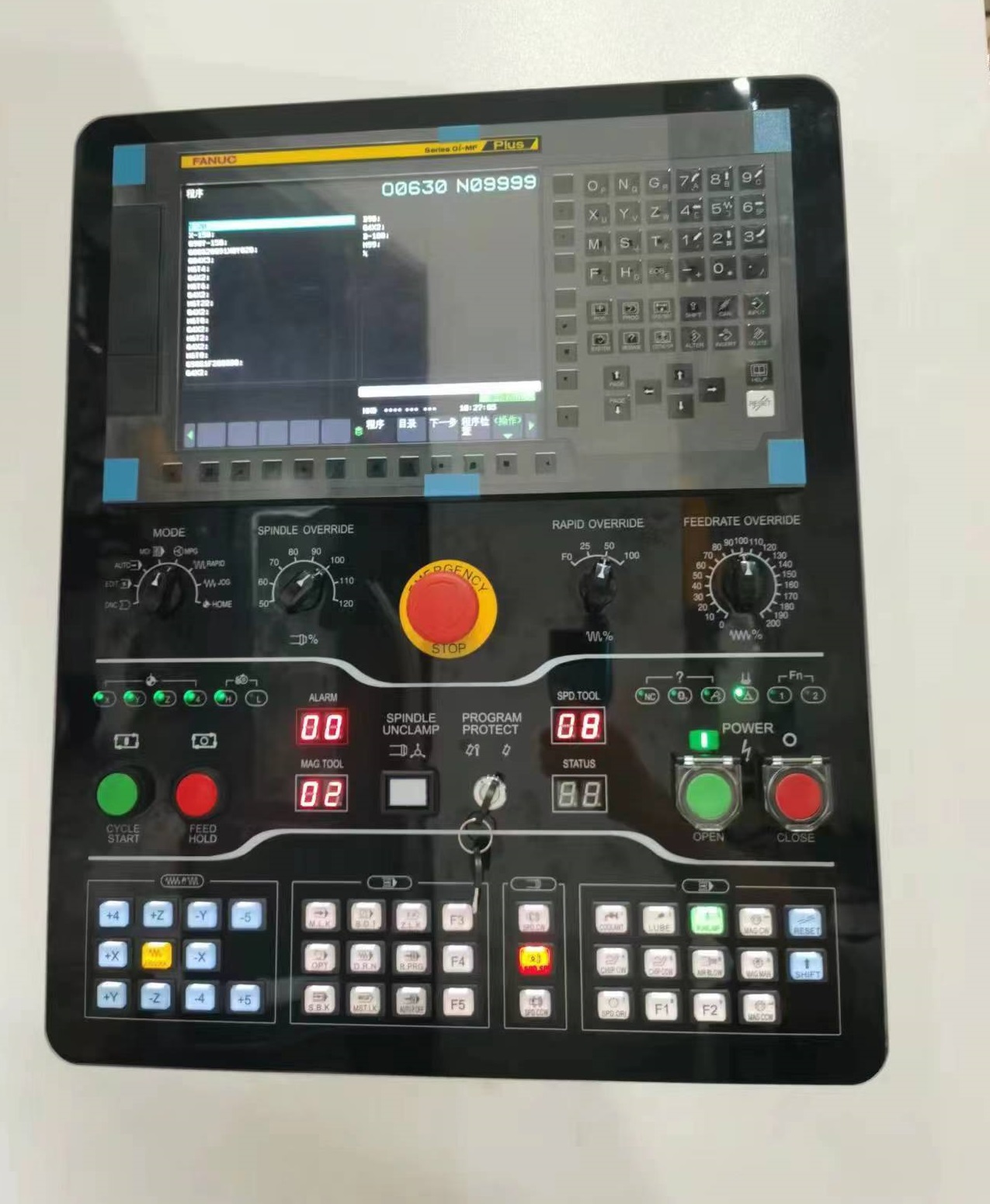

	Система ЧПУ Fanuc 0i-MF (1) + Manual Guide — первый пакет для максимальной производительности: пакет 1 — высшая функциональность в линейке MF. Максимальная возможность расширения: интеграция CAD/CAM, продвинутые параметры PMC/I‑O Link, сетевые функции и большие объемы памяти.G68.2 / G53.1 – Работа в наклонных плоскостяхПростая обработка под углом без сложной геометрии.Идеально для 5-осевых и наклонных операций.AICC2 + 400 блоков вперёд (Look Ahead)Плавные и точные траектории на высоких скоростях.До 400 блоков упреждения для идеального качества поверхности, лучшая Ra.Jerk Control – Управление рывкомМинимальные вибрации и износ станка.Улучшенная стабильность при ускорениях и торможении.Manual Guide I - Полный, с графическими режимамиУдобное программирование прямо с панели.Быстрый старт без знания G-кодовВизуальные подсказки экономия времени!Без удорожания можно выбрать контроллер Siemens.
	Станина Трехточечная опорная станина Т-образной формы с высокой жёсткостью. Рабочий стол и манипулятор инструментального магазина закреплены на станине, обеспечивая общую жесткость станка. Станина проектировалась с использованием метода конечных элементов (FEM), выбраны правильные расположения ребер жёсткости, поэтому она обладает высокой статической и динамической жесткостью с долгосрочным сохранением точности.

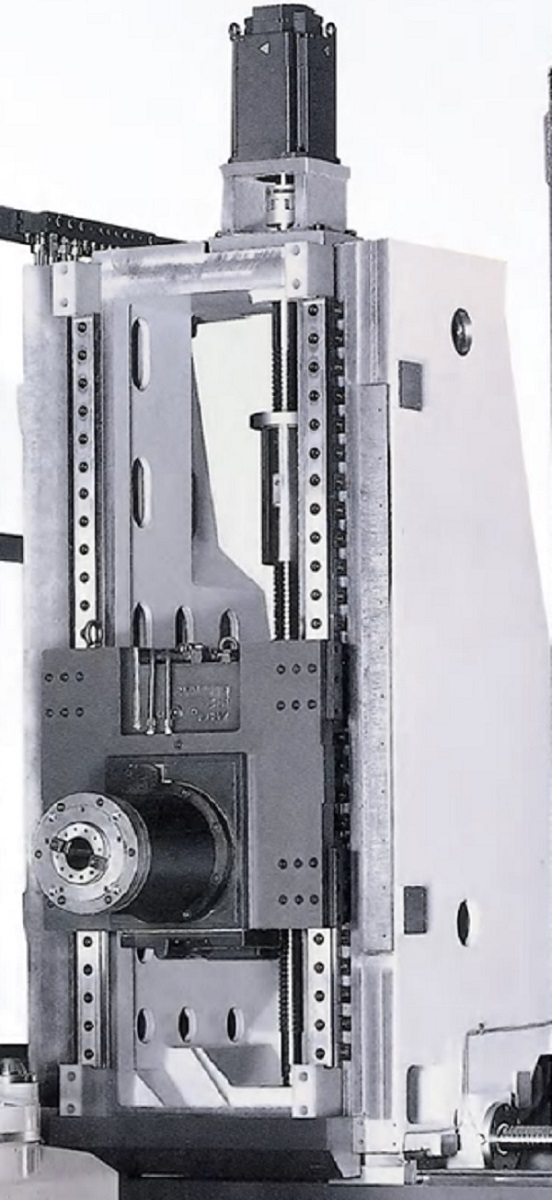

	Колонна Станок имеет подвижную колонну, это дает большое преимущество в жёсткости и грузоподъемности, в сравнении со станками с крестовым столом и неподвижной колонной.Конструкция «коробка в коробке», внутренние ребра жесткости анализируются с помощью структурной статики, динамики и топологии с помощью метода конечных элементов.

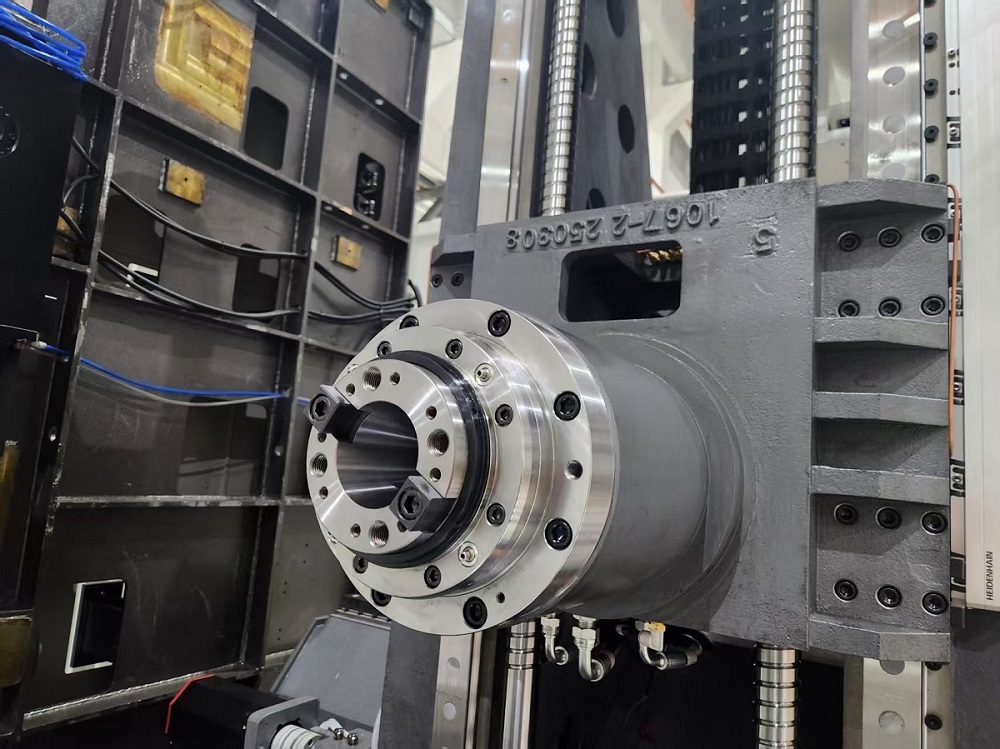

	Шпиндель В базовой комплектации установлены шпиндели мировых производителей Cells (Тайвань). Максимально сбалансированы и обладают высокой статической и динамической жесткостью, с ременным типом привода (стандарт) - BT50 / SK50 / BT40. Все шпиндели в торце оснащены дополнительными форсунками подачи СОЖ в зону резания для интенсивной обработки. Шпиндели фирмы Cells используются на мировом брендовом оборудовании для производства компонентов для автомобильной, аэрокосмической и других отраслях промышленности. В шпиндели станка устанавливаются подшипники фирм NSK/FAG.Опционально и в версиях IHM-630APC используется устройство циркуляции масляного охлаждения с регулируемой температурой в сердечнике шпинделя и втулках, которое может подавлять тепловые изменения, вызванные нагревом этих деталей, и обеспечивать точность обработки.
	Инструментальный магазин Станок оснащен системой автоматической смены инструмента дискового типа с рукой манипулятором. Это позволяет сократить вспомогательное время на смену инструмента при обработке сложных изделий, для изготовления которых требуется от 45 и более различных инструментов.Производители – Тайвань Taiwan deta / GifuСмена инструмента производится в произвольном направлении.Скомпонован под конус BT 50.Магазин смонтирован отдельно от зоны обработки, отгорожен защитной створкой для предотвращения попадания СОЖ и стружки.Время смены 3,7 сек.
	Направляющие перемещений На станках серии IHM перемещения по осям (X х Y х Z) осуществляются по роликовым направляющим, увеличенной толщины (55 мм) фирмы HIWIN / THK (Тайвань / Япония). За счет использования линейных направляющих достигается высокая жесткость и грузоподъемность, быстрый динамический отклик, низкий коэффициент трения (0,003 ~ 0,005).

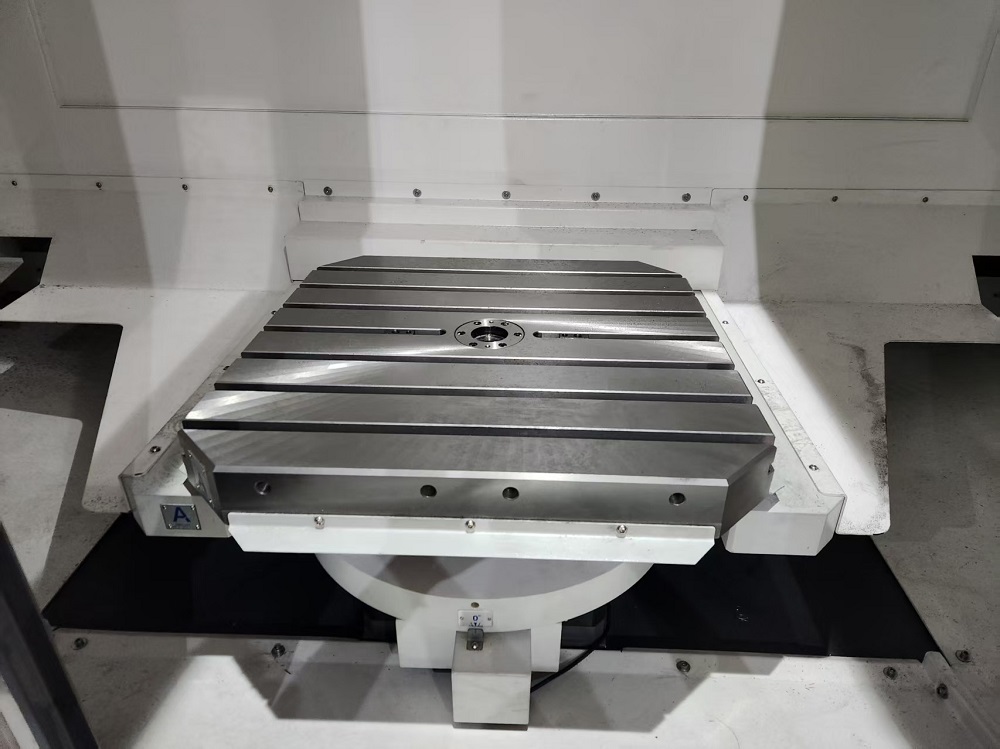

	Рабочий стол Поворотный стол, приводимый в движение прецизионной передачей, точное позиционирование и фиксация достигаются с помощью червячной передачи и диска торцевой передачи, а минимальный угол деления составляет 1. В предлагаемом станке используется поворотный стол и механизмы смены паллет производства Baojiacheng / Genlong / Parkson (Тайвань / Китай)

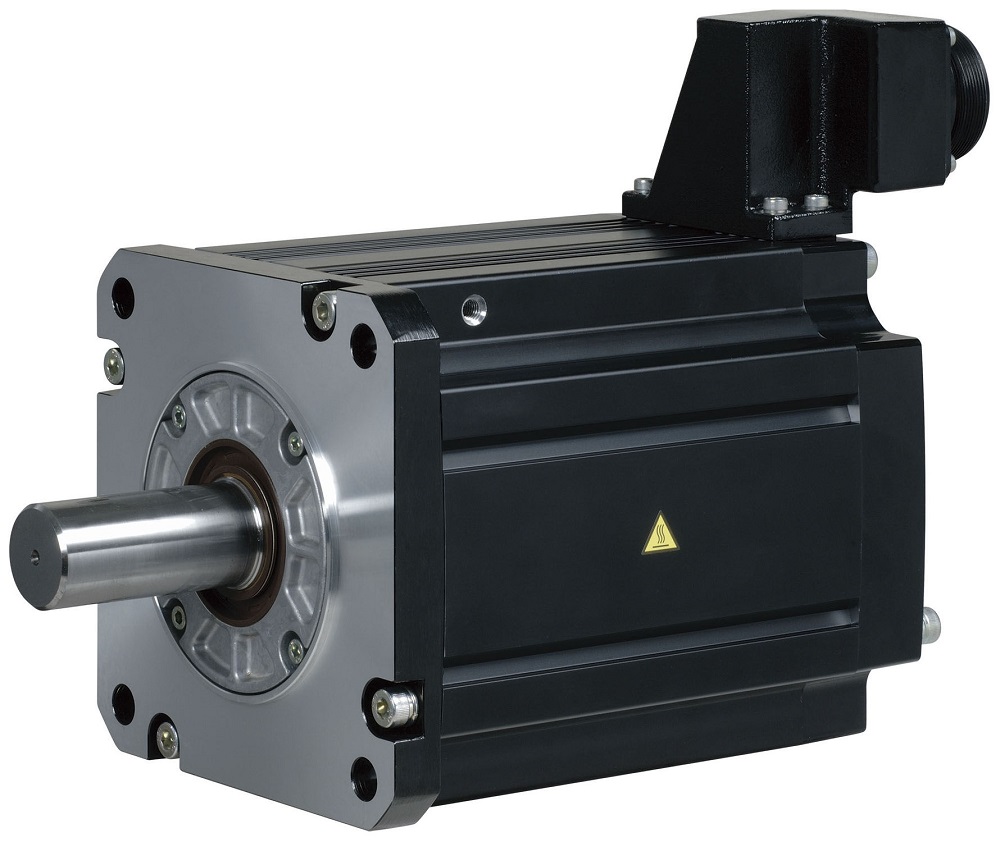

	Основные двигатели FANUC В базовой комплектации на станках MHM применяются шпиндельные моторы FANUC серии ALFA αi, обеспечивающие высокую мощность, крутящий момент и отличную производительность. Характеризуются высоким КПД и низким тепловыделением, классом защиты IP40.По осям установлены сервопривода FANUC ALFA αii - двигатели с высоким соотношением эффективности и энергопотребления. Характеризуются быстрым ускорением, плавным вращением, степенью защиты IP65.Для достижения максимального результата, обрабатывающие центры MHM оснащаются двигателями низкой инерции, что позволяет достичь высокого крутящего момента при низких оборотах. В тоже время ускорение/замедление процесса нарезания резьбы сокращается до минимума.

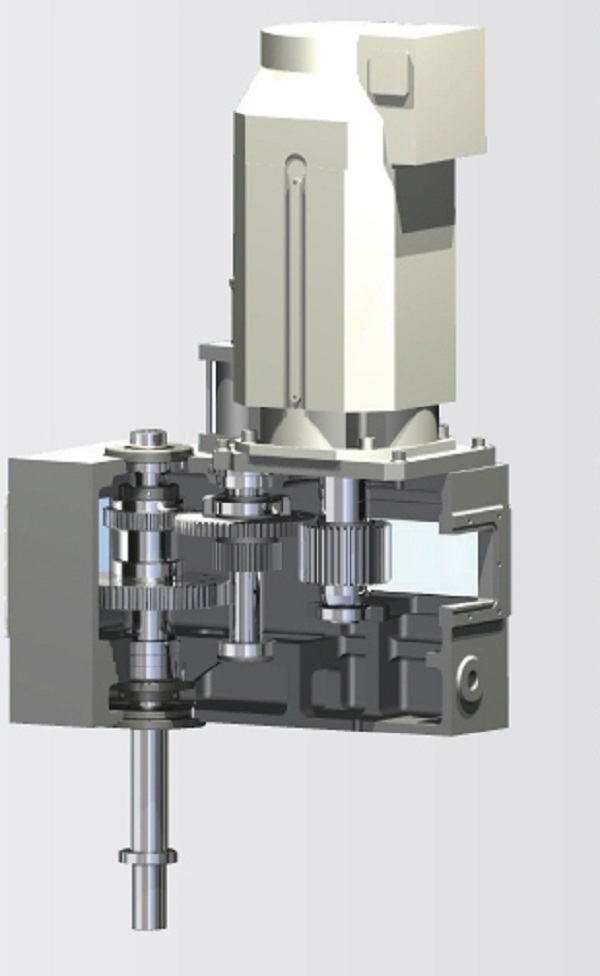

	Редуктор (ZF Германия) Привод шпинделя через коробку скоростей обеспечивает превосходную обработку и высокий крутящий момент при тяжелых режимах обработки.Регулировка частоты оборотов от 10 до 6000 об/мин. Все шестерни и подшипники работают в масляной ванне.
	Масляное охлаждение шпинделя Шпиндель – один их главных узлов, от эффективности работы которого напрямую зависит качество и точность обработки. Именно поэтому на всех станках серии HMT-630 APC установлено масляное охлаждение шпинделя.Основные преимущества:качественное охлаждение при максимальных высоких оборотах;стабильное и равномерное охлаждение на протяжении всего периода работы;предотвращение тепловых деформаций при тяжёлых нагрузках на шпиндель;крайне низкий уровень шумности и отсутствие вибрации.
	Маслоотделитель (сепаратор СОЖ) Маслоотделитель (сепаратор СОЖ) дискового типа предназначен для удаления масляных загрязнений из охлаждающей жидкости. Диск из нержавеющей стали со специальным покрытием (для налипания масла) вращаясь захватывает масляную пленку с поверхности СОЖ, которая затем удаляется. Очищенная СОЖ попадает обратно в систему циркуляции для дальнейшего использования. Маслоотделитель существенно экономит и продлевает срок службы охлаждающей жидкости в системе.
	Прямой привод ШВП c масляным охлаждением Обеспечивает моментальное четкое перемещение по осям, без рывков и потерь мощности.В версии HMT-630 APC охлаждающее масло циркулирует по валу шарикового винта, чтобы быстро подавить воздействие нагрева на ходовой винт и серводвигатель во время высокоскоростной подачи и обеспечить стабильную точность обработки.
