Производитель: MetalCraft (Китай)
БЕСПЛАТНАЯ ДОСТАВКА ДО ВАШЕГО АДРЕСА
- Акция применима при общей сумме заказа не менее 450тр.
- Только для Екатеринбурга + 500 км.
- По другим регионам РФ - доставка за 50% стоимости.
Токарный станок MetalCraft ТСК60D-1000.F.15/18,5.A2-8.12G.254T.R с ЧПУ используется для высокопроизводительной обработки металла и позволяет выполнять различные операции: точение, растачивание, сверление, нарезания резьбы. Область применения: машиностроение, авиационно-космическая и автомобильная промышленность, приборостроение. В данной модели используются передовые разработки станкостроения, что позволяет изготавливать детали сложной формы и эффективно решать большой спектр металлообрабатывающих задач. Линейные направляющие качения THK (Япония) / HIWIN (Тайвань) / PMI (Тайвань) обеспечивают высокую точность и скорость перемещения. Благодаря шарико-винтовым передачам THK (Япония) / HIWIN (Тайвань) / PMI (Тайвань) достигается высокая точность резания независимо от условий и формы изготавливаемой детали. Система управления FANUC 0i Tf(5) Plus (Япония) с широкими возможностями программирования позволяет просто и быстро управлять рабочими процессами, а также полностью автоматизировать их.
• Максимальная длина обработки 1000 мм
• Револьверная головка Sauter (Германия) на 12 позиций (BMT65, с приводным иструментом)
• Надежные и высокопроизводительные привода FANUC (Япония)
• Наклонная станина 45°
• Все основные части оборудования изготовлены из специального чугуна с увеличенной демпфирующей способностью
• Все литые элементы рассчитаны методом конечных элементов (FEA) для устранения перекоса и увеличения демпфирующих свойств литых элементов
• Литые чугунные детали усилены ребрами жесткости и проходят испытания на устойчивость и термостабильность
• Высокотехнологичная система привязки инструмента HPMA Renishaw (Великобритания)
Особенности станка
ТСК60D-1000.F.15/18,5.A2-8.12G.254T.R:• Максимальная длина обработки 1000 мм
• Револьверная головка Sauter (Германия) на 12 позиций (BMT65, с приводным иструментом)
• Надежные и высокопроизводительные привода FANUC (Япония)
• Наклонная станина 45°
• Все основные части оборудования изготовлены из специального чугуна с увеличенной демпфирующей способностью
• Все литые элементы рассчитаны методом конечных элементов (FEA) для устранения перекоса и увеличения демпфирующих свойств литых элементов
• Литые чугунные детали усилены ребрами жесткости и проходят испытания на устойчивость и термостабильность
• Высокотехнологичная система привязки инструмента HPMA Renishaw (Великобритания)
Технические характеристики
| Характеристика | Значение |
|---|---|
| Модель станка | TCK60D-1000 |
| Бренд | MetalCraft |
| Система ЧПУ | Fanuc 0i-Tf(5) Plus |
| Угол наклона станины | 45° |
| Наличие | В пути |
| Макс. диаметр над станиной, мм | Ø600 |
| Макс. диаметр точения, мм | Ø430 |
| Макс. диаметр над суппортом, мм | Ø370 |
| Макс. длина точения, мм | 1000 |
| Ход по оси X / Z / Y, мм | 240 / 1000 / - |
| Ускоренная подача по оси X / Z / Y, м/мин | 16 / 20 / - |
| Модель двигателя оси X / Z | FANUC βisc22/3000B βisc22/3000 |
| Мощность привода оси X / Z / Y, кВт | 3 / 3 / - |
| Точность позиционирования, мм | ±0.004 / ±0.004 |
| Точность повторного позиционирования, мм | ±0.002 / ±0.003 |
| Мощность двигателя шпинделя, кВт | 15 / 18.5 |
| Торец шпинделя | A2-8 |
| Размер токарного патрона | 10 " / 254 мм |
| Диаметр отверстия шпинделя, мм | Ø80 |
| Макс. диаметр прутка, мм | Ø70 |
| Макс. крутящий момент, Нм | 143 / 236 |
| Макс. скорость вращения шпинделя, об/мин | 3000 |
| Тип револьверной головки | С приводом (BMT65) |
| Количество инструментов | 12 / Германия |
| Макс. скорость инструмента, об/мин | 4000 |
| Мощность привода инструмента, кВт | 3.7 / 5.5 |
| Сечение наружной державки, мм | 25 x 25 |
| Диаметр расточной державки, мм | Ø40 |
| Подача СОЖ через револьверную головку | Включено |
| Тип задней бабки | С гидравлическим приводом (пиноль невыдвижная) |
| Конус пиноли задней бабки | MT5 |
| Габаритные размеры станка (Д x Ш x В), мм | 5000 x 2100 x 2450 |
| Масса MetalCraft TCK60D-1000 c станка, кг | 4800 |
Комплект поставки
| БОГАТАЯ КОМПЛЕКТАЦИЯ | |||
| № п/п | Наименование | Примечание | Количество |
| 1 | Система ЧПУ | FANUC 0i Tf(5) Plus (Япония) | 1 шт. |
| 2 | Шпиндель А2-8 | Sprintec (Тайвань) | 1 шт. |
| 3 | Двигатель шпинделя (увеличенный крутящий момент 143 / 236 Н*м) | FANUC BilP30-8000 (Япония) 15 / 18,5 кВт | 1 шт. |
| 4 | Подшипники шпинделя | NSK (Япония) | 1 шт. |
| 5 | Сервоприводы по осям X / Z | FANUC (Япония) | 1 шт. |
| 6 | ШВП по осям X / Z | NSK (Япония) | 1 шт. |
| 7 | Линейные направляющие роликового типа по осям X / Z | Hiwin / PMI (Тайвань) | 1 шт. |
| 8 | Гидравлический 3-х кулачковый патрон 10" (254 мм) | Autogrip (Тайвань) | 1 шт. |
| 9 | Револьверная головка BMT65 на 12 позиций | Sauter (Германия) | 1 шт. |
| 10 | Приводной осевой инструментальный блок BMT65 (90°) Sauter (Германия) | Включено в стоимость станка | 1 шт. |
| 11 | Приводной радиальный инструментальный блок BMT65 (0°) Sauter (Германия) | Включено в стоимость станка | 1 шт. |
| 12 | Радиальный держатель инструмента для наружного точения | Включено в стоимость станка | 3 шт. |
| 13 | Держатель торцевого инструмента | Включено в стоимость станка | 2 шт. |
| 14 | Держатель расточного инструмента | Включено в стоимость станка | 3 шт. |
| 15 | Переходные втулки | Включено в стоимость станка | 1 комп. |
| 16 | Переносной пульт управления | Включено в стоимость станка | 1 шт. |
| 17 | Пистолет для подачи СОЖ | Включено в стоимость станка | 1 шт. |
| 18 | Пневматический пистолет | Включено в стоимость станка | 1 шт. |
| 19 | Гидравлическая программируемая задняя бабка (пиноль невыдвижная) с вращающимся центром МТ5 | Включено в стоимость станка | 1 шт. |
| 20 | Система автоматической смазки | Включено в стоимость станка | 1 комп. |
| 21 | Трансформатор 380 В / 50 Гц / 3 фазы | Включено в стоимость станка | 1 комп. |
| 22 | Автоматический конвейер для стружки | Включено в стоимость станка | 1 комп. |
| 23 | Стандарт СЕ, блокировка двери, трехцветный индикатор состояния | Включено в стоимость станка | 1 шт. |
| 24 | Светодиодное рабочее освещение | Включено в стоимость станка | 1 шт. |
| 25 | Установочные опоры и ящик с монтажным инструментом | Включено в стоимость станка | 1 комп. |
| 26 | Скиммер (маслоотделитель) | Включено в стоимость станка | 1 шт. |
| 27 | Кондиционер электрошкафа | Включено в стоимость станка | 1 шт. |
| 28 | Система диалогового программирования Manual Guide Oi | Включено в стоимость станка | 1 шт. |

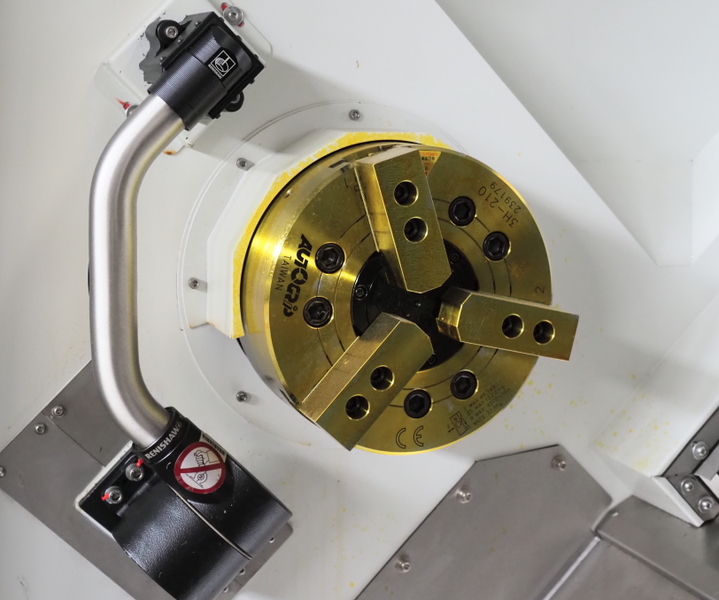

| 29 | Датчик привязки инструмента HPMA Renishaw (Великобритания) | Включено в стоимость станка | 1 шт. |
