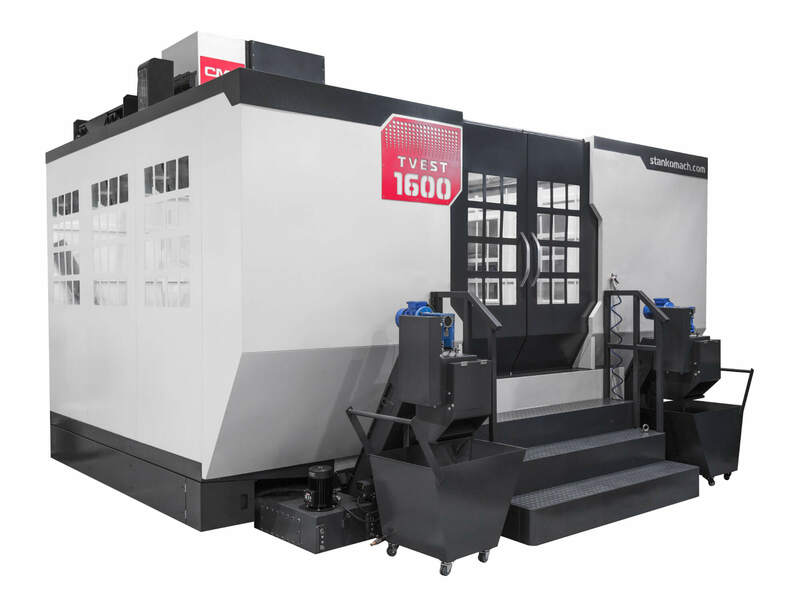

Горизонтальный обрабатывающий центр TVEST 1600
(голосов 333 / просмотров 500)
8 495 646 13 16
sales@dvt-spb.ru
Расчет доставки
Производитель: Россия
Горизонтальный обрабатывающий центр TVEST 1600. Его особенность в горизонтальном расположении шпинделя. Имеет увеличенное расстояние между направляющими, а также повышенную грузоподъемность. Позволяет обрабатывать габаритные детали массой до 15000 кг. Этот станок станет вашим надежным помощником для изготовления пресс-форм и комплексной обработки корпусных деталей, а также других заготовок сложной формы из чугуна, стальных и легких сплавов с четырех сторон за одну установку. Подобные машины активно используют в двигателестроении, автомобильной и аэрокосмической промышленности, нефтегазовой отрасли и станкостроении.
Ниже представлены примеры изготавливаемых на станке изделий.

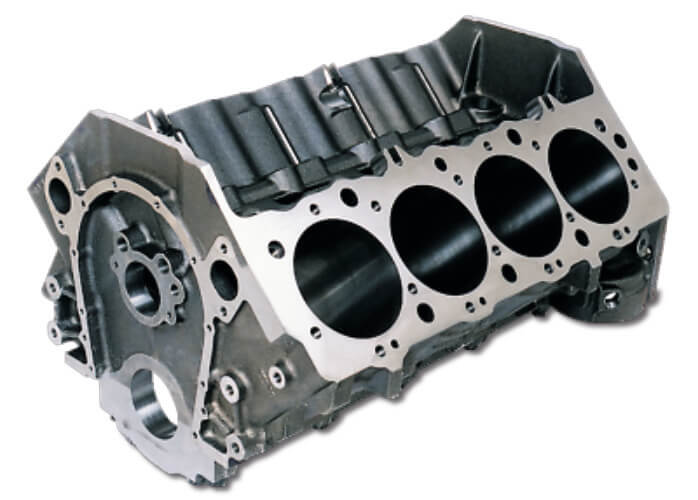

 | Блок цилиндров Двигателестроение |

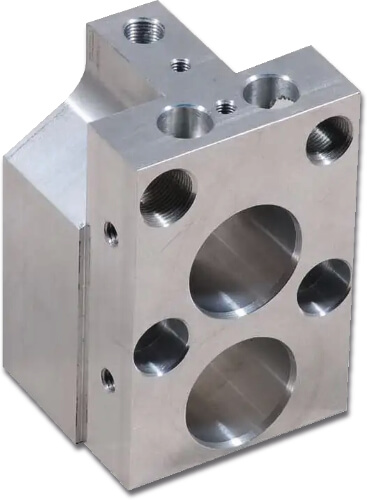

 | Блок Машиностроение |

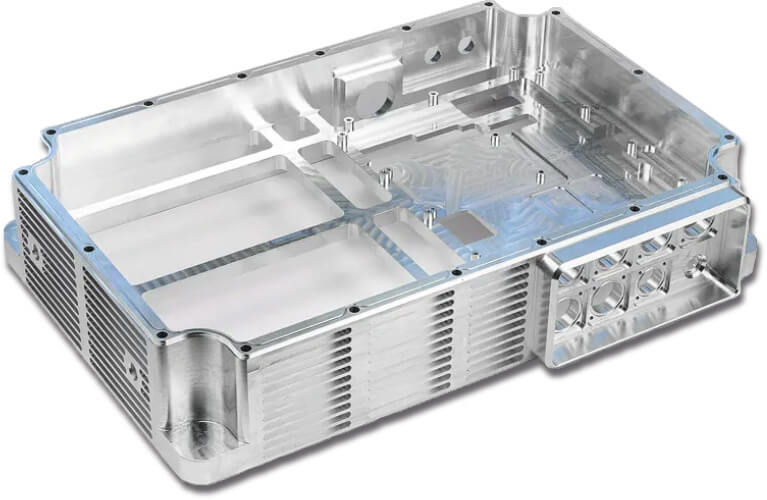

 | Корпус Приборостроение |

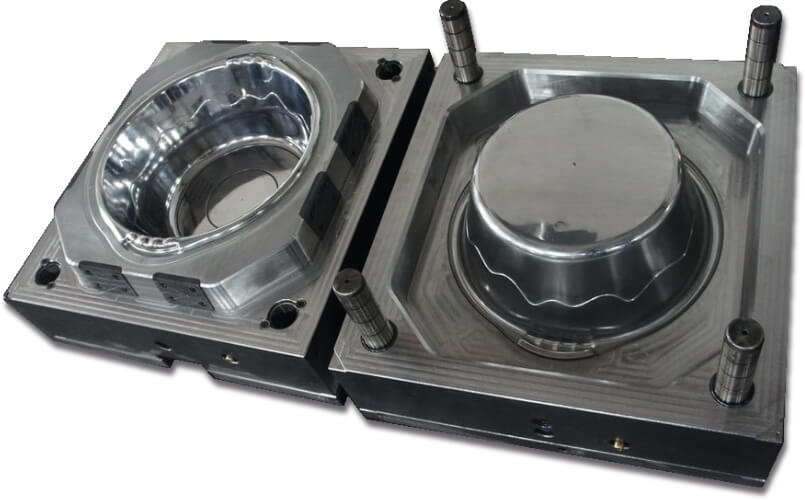

 | Пресс-форма Литейное производство |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ станка
| Характеристика | Значение |
|---|---|
| Рабочий стол, мм | 1600х1800 |
| Максимальная нагрузка на стол, кг | 15000 |
| Поворотный стол | Да |
| Класс точности станка | H |
| Поворот рабочего стола (дискретность, диапазон), град | 0.001х360 |
| Скорость рабочего/быстрого вращения стола (ось В), об/мин. | 0.003—1/2 |
| Рабочий стол (ось С) | |
| Оси | |
| X/Y/Z, Перемещение, мм | 3000/2000/1600 |
| Выдвижение шпинделя (Ось W), мм | 900 |
| X/Y/Z, Тип направляющих | Качения / Скольжения / Качения |
| X,Y,Z/W,U Скорость быстрых перемещений, м/мин. | 10/4 |
| Скорость рабочей подачи, мм/мин. | 1—5000 |
| Точность позиционирования, мкм | ± 4 (L300 мм) |
| Повторяемость позиционирования, мкм | ± 2.5 (L300 мм) |
| Точность позиционирования стола, сек. | 9 |
| Повторяемость позиционирования стола, сек. | 4 |
| Наклонный шпиндель (Ось А) | |
| Шпиндельная бабка | |
| Мощность электродвигателя шпинделя, кВт | 37/30 |
| Максимальный крутящий момент на шпинделе, Н·м | 2860 |
| Частота вращения шпинделя, об/мин. | до 1200 |
| Диаметр шпинделя, мм | 130 |
| Хвостовик инструмента | BT50x45 град. |
| Конус шпинделя | ISO50 |
| Тип магазина | Ленточный |
| Емкость магазина инструмента, шт. | 60 |
| Максимальный диаметр/длина сменного инструмента, мм | 250(120)/350 |
| Максимальная масса TVEST 1600 инструмента, кг | 15 |
| Тип разгрузки шпиндельной бабки | Гидроцилиндр |
| Охлаждение шпинделя | Масляный чиллер |
| Редуктор главного двигателя 1:4 | Опция |
| Расточная планшайба | |
| Диаметр планшайбы, мм | 800 |
| Диапазоны вращения планшайбы, об/мин. | 5—100 |
| Перемещение поперечного ползуна (Ось U), мм | 300 |
| Прочее | |
| Система ЧПУ | СМК |
| Система измерения инструмента | Опция |
| Система измерения детали | Опция |
| Тип стружкосборника | Ленточный и шнековые |
| Требуемое давление воздуха, МПа | 0.6 |
| Номинальный потребляемый ток, А | 172 |
| Габаритные размеры (ДхШхВ), мм | 7420х5920х5090 |
| Масса нетто, кг | 39800 |
| Масса брутто, кг | 39850 |
| Состояние для транспортировки | В разобранном виде |
| Примечание | Габаритные размеры указаны без открытых дверей и приставного оборудования |
Комплект поставки станка
- Транспортер удаления стружки с тележкой
- Кабинетная защита зоны резания с блокировкой и контролем закрытия
- Рабочее освещение и лампа индикации состояния станка
- Автоматическая система смазки
- Пистолет для обдува воздухом готовых деталей
- Пневмогидроразгрузка шпиндельной бабки
- Система подачи СОЖ в зону резания
- Холодильник шпинделя
- Выносной пульт оператора
- Бак и сепаратор СОЖ
- Поворотный стол 0,001°
- Набор ключей для обслуживания станка
- Руководство оператора и документация по обслуживанию станка
- Электрошкаф с теплообменником
Дополнительные опции
 | Угловая фрезерная головка Возможность обработки дополнительной плоскости без переустановки |

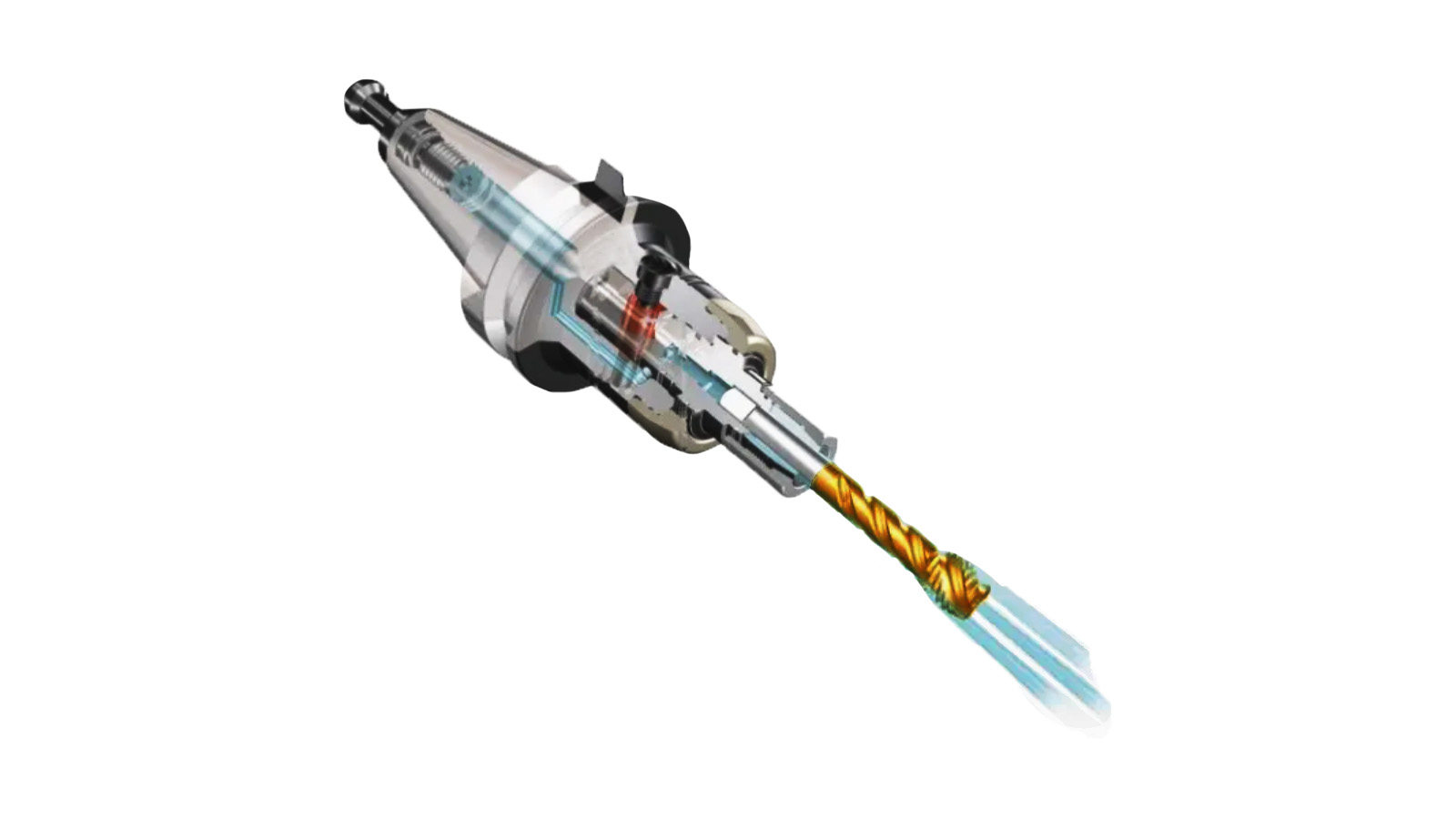

 | Подача СОЖ высокого давления через шпиндель Производительное сверление глубоких отверстий (более 5-ти диаметров) |

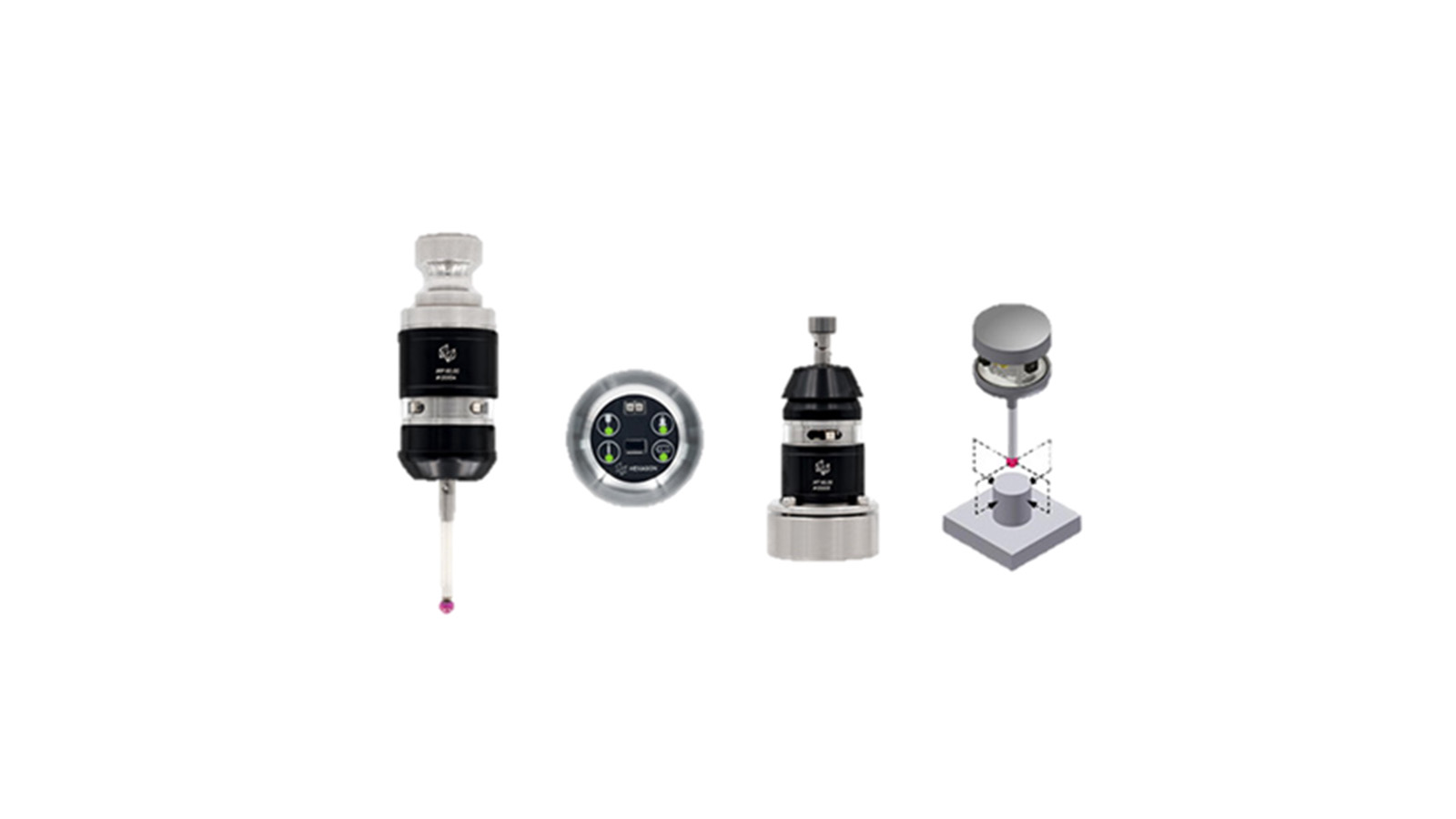

 | Система измерения инструмент/деталь Контроль и измерение детали, и режущего инструмента |

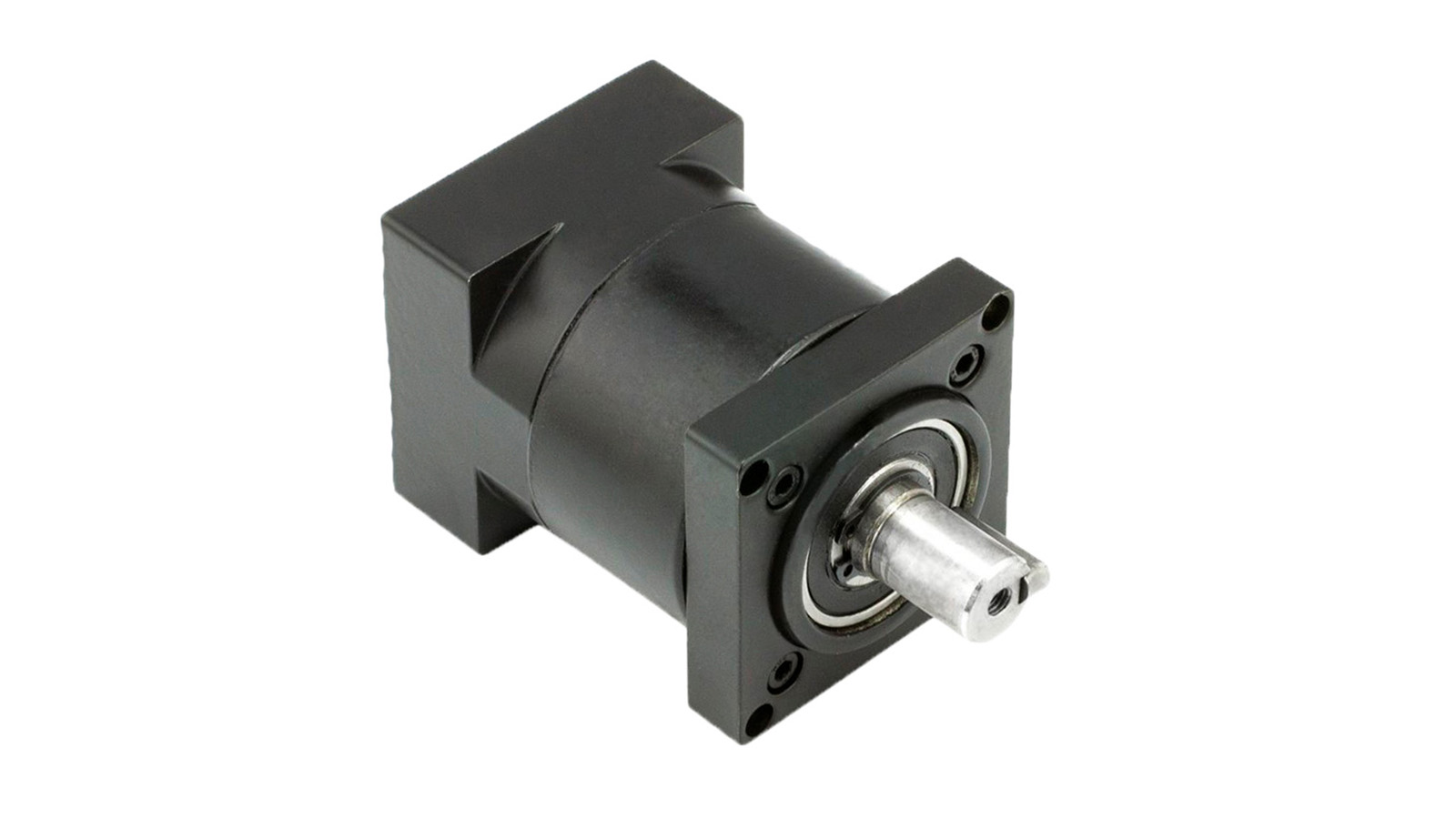

 | Редуктор шпинделя 1:4 Увеличивает крутящий момент при выполнении черновых операций |

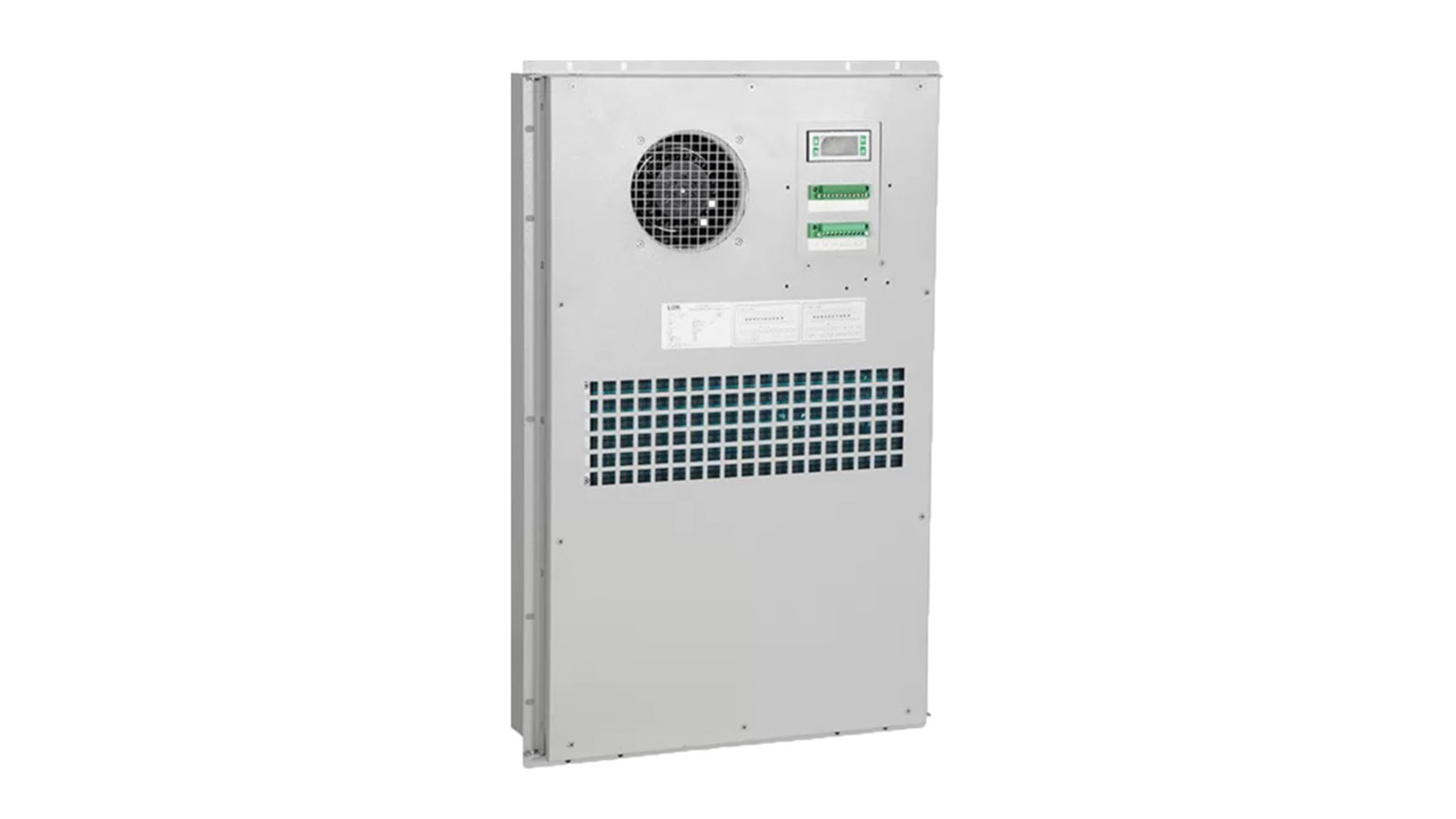

 | Кондиционер электрошкафа Предназначен для эффективного отвода избыточного тепла из электрических шкафов ЧПУ станков, с целью обеспечения оптимальной температуры |

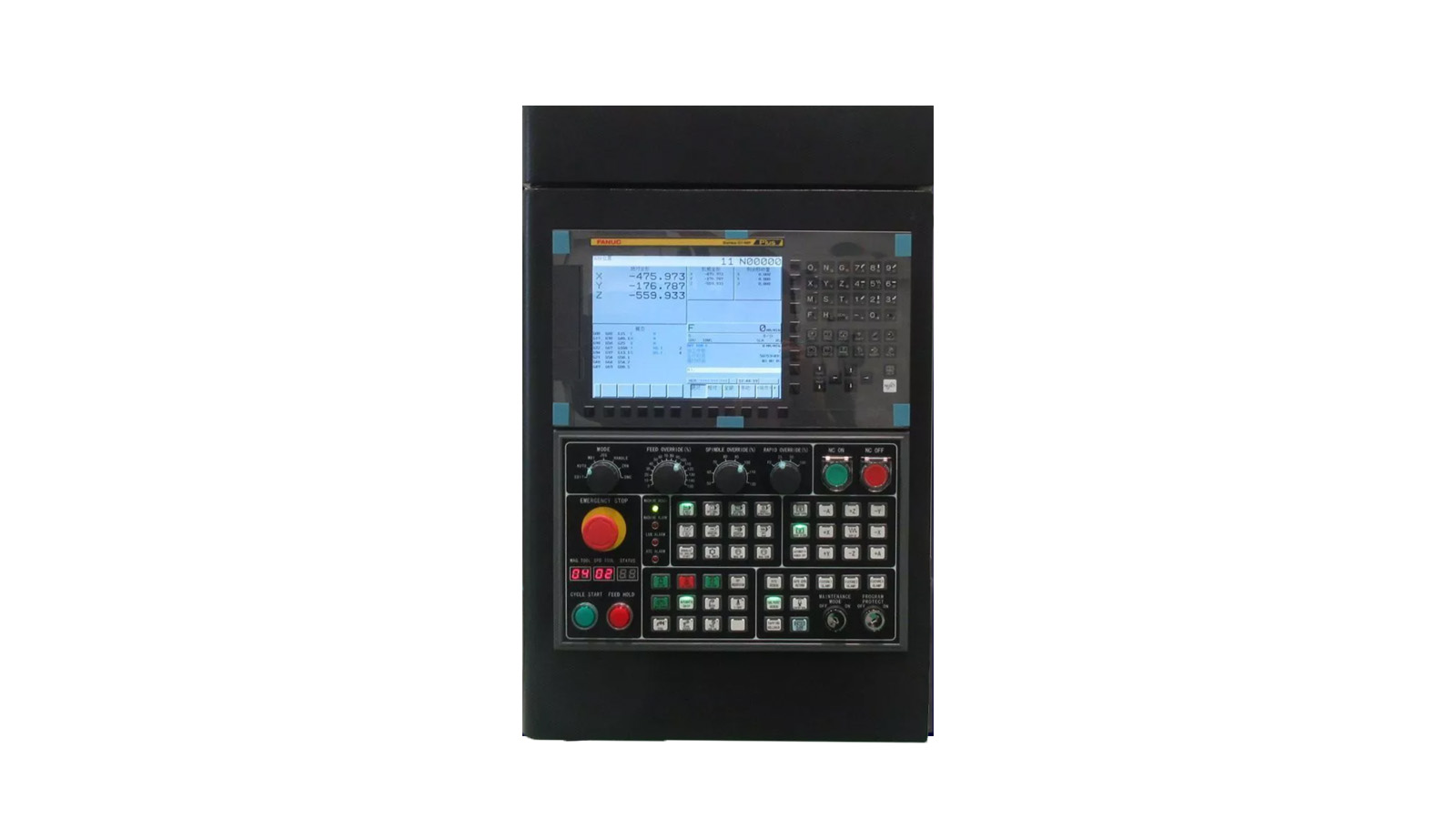

 | Fanuc 0i Возможность замены системы ЧПУ. Уточняйте информацию в отделе продаж |

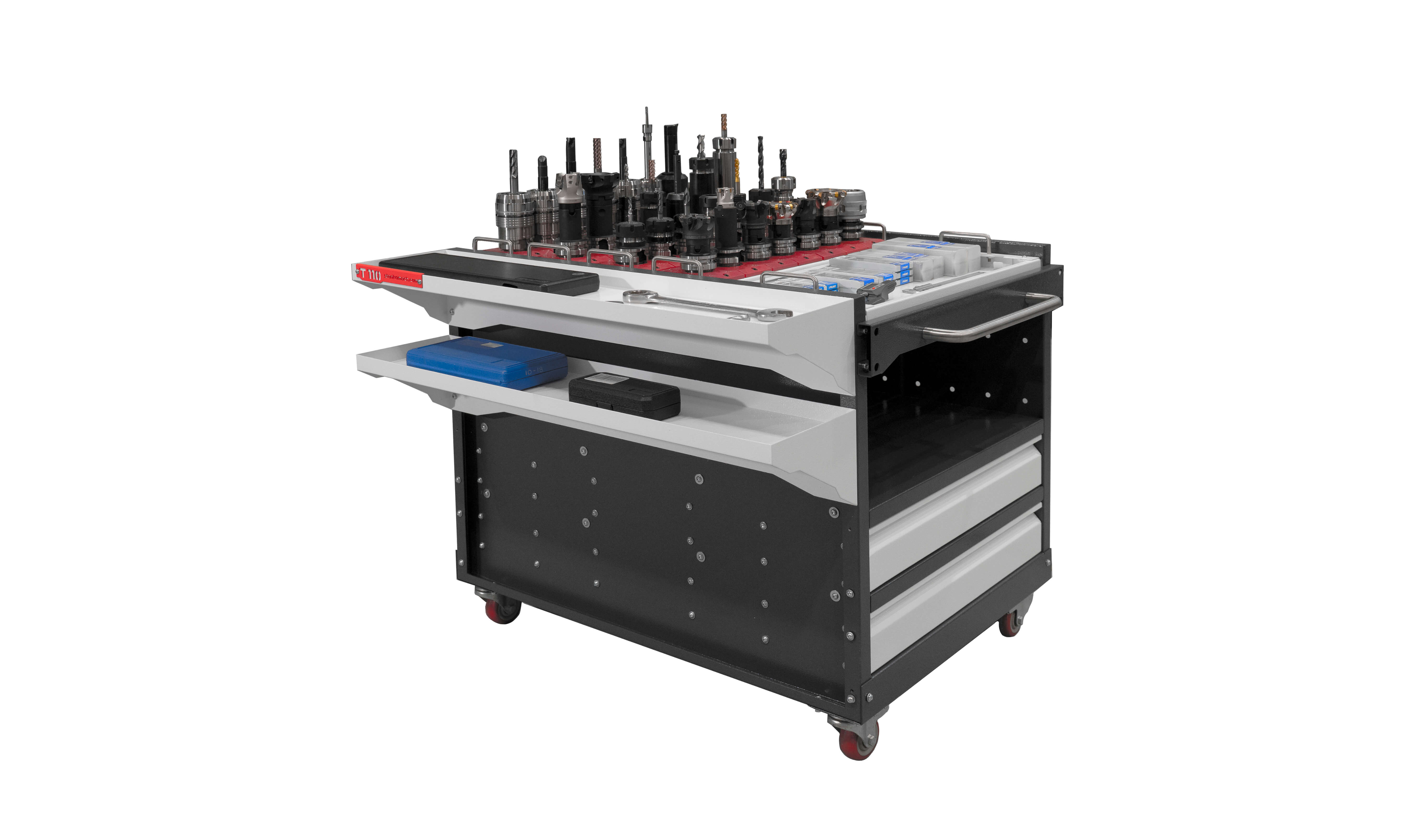

 | Инструментальные тумбы Многофункциональные станочные тележки для хранения инструмента |
