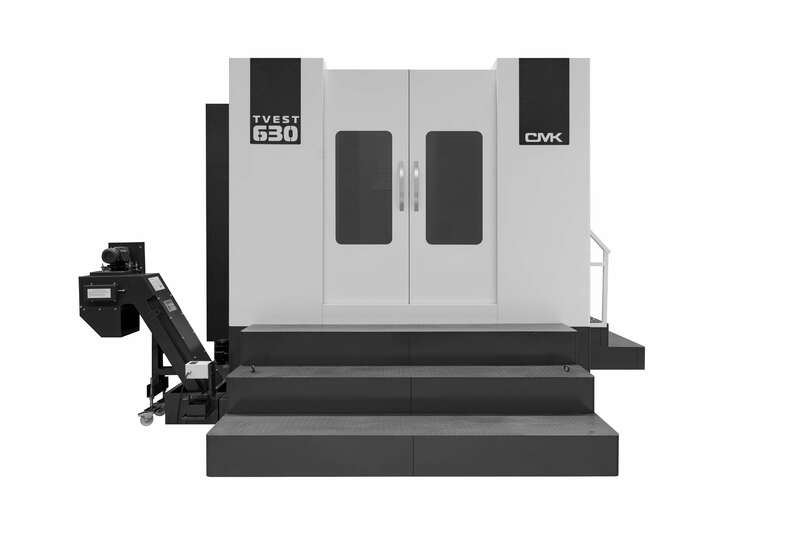

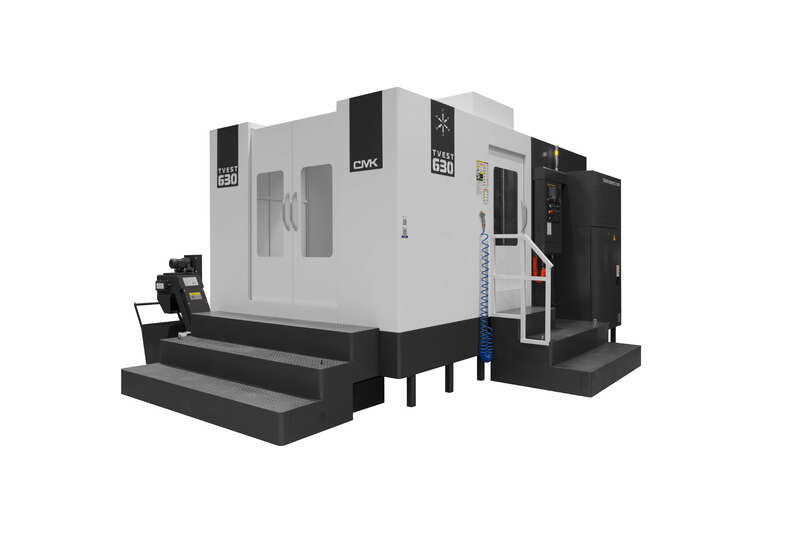

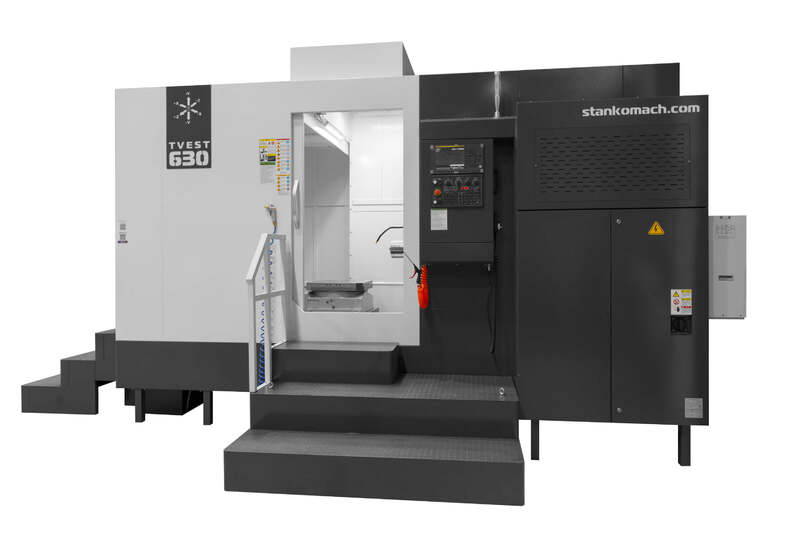

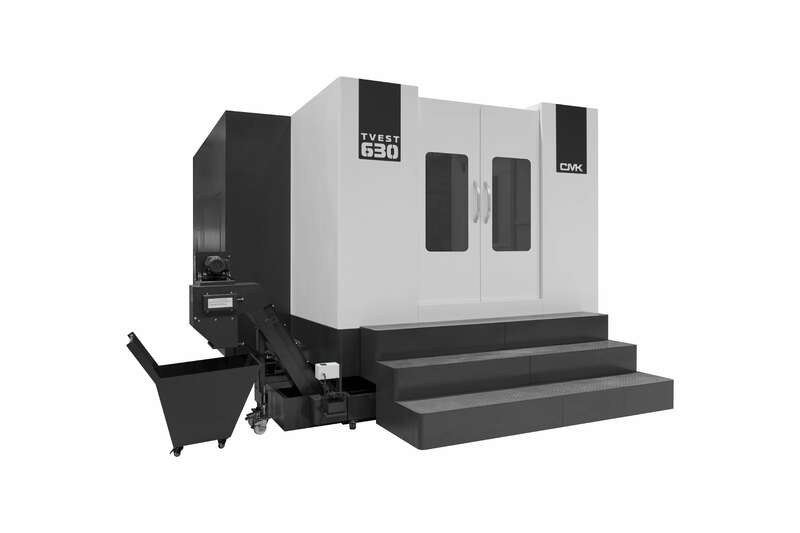

Горизонтальный обрабатывающий центр TVEST 630

Код товара: 104594
Под заказ
  • Горизонтальный обрабатывающий центр TVEST 630, рис.1
  • Горизонтальный обрабатывающий центр TVEST 630, рис.2
  • Горизонтальный обрабатывающий центр TVEST 630, рис.3
  • Горизонтальный обрабатывающий центр TVEST 630, рис.4
  • Горизонтальный обрабатывающий центр TVEST 630, рис.5
  • Горизонтальный обрабатывающий центр TVEST 630, рис.6
5.0 (голосов 333 / просмотров 500)

Артикул: tvest-630

Печать
23.09.2025
Под заказ
36 000 000
Получить предложение
Горизонтальный обрабатывающий центр TVEST 630
  • * Ваше имя:
  • * Email:
  • * Телефон:
Настоящим подтверждаю, что я ознакомлен и согласен с условиями политики конфиденциальности.
8 495 646 13 16
sales@dvt-spb.ru
Расчет доставки
Производитель: Россия
Горизонтальный обрабатывающий центр TVEST 630. Его особенность в горизонтальном расположении шпинделя. Имеет увеличенное расстояние между направляющими, а также повышенную грузоподъемность. Позволяет обрабатывать габаритные детали массой до 800 кг. Этот станок станет вашим надежным помощником для изготовления пресс-форм и комплексной обработки корпусных деталей, а также других заготовок сложной формы из чугуна, стальных и легких сплавов с четырех сторон за одну установку. Подобные машины активно используют в двигателестроении, автомобильной и аэрокосмической промышленности, нефтегазовой отрасли и станкостроении. Станок TVEST 630 может быть оснащён двумя паллетами. Во время изготовления одной детали вы устанавливаете или снимаете со второго стола другую. Обработка фактически будет прерываться только на время смены паллет.

Ниже представлены примеры изготавливаемых на станке изделий.

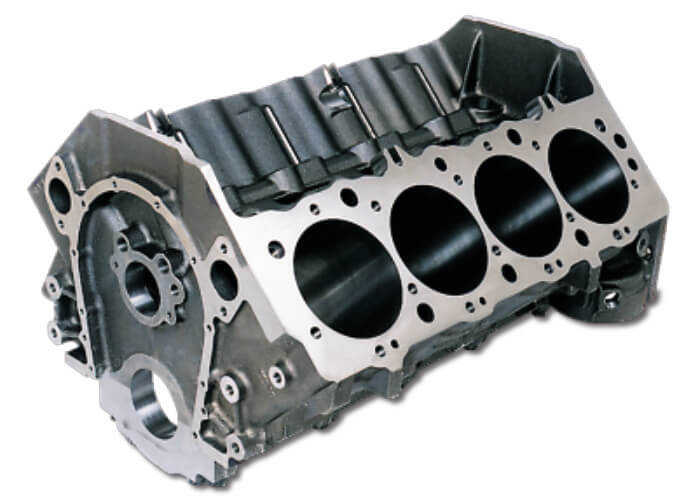

TVEST 630  Блок цилиндров  ДвигателестроениеБлок цилиндров
Двигателестроение
TVEST 630  Блок  МашиностроениеБлок
Машиностроение

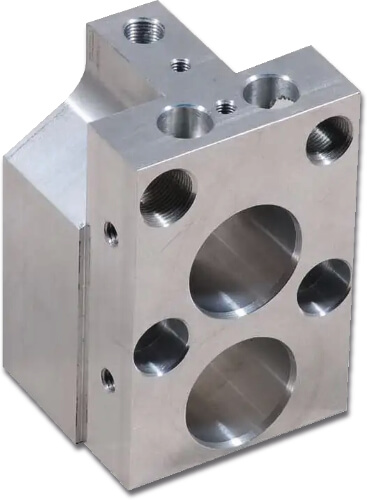

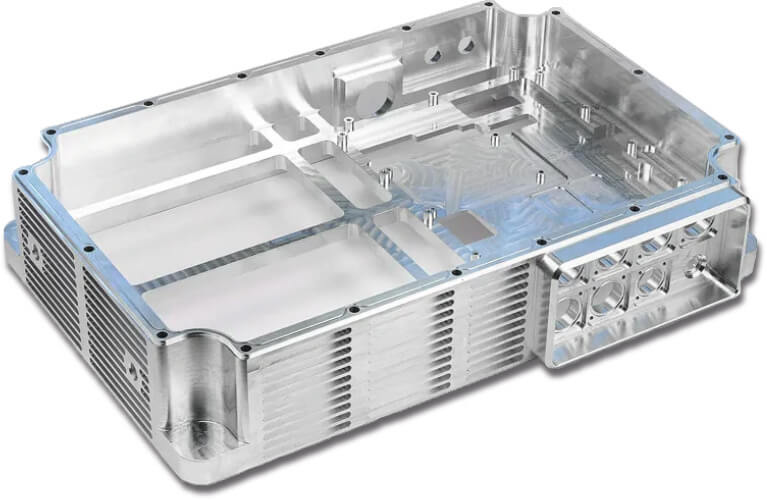

TVEST 630  Корпус  ПриборостроениеКорпус
Приборостроение

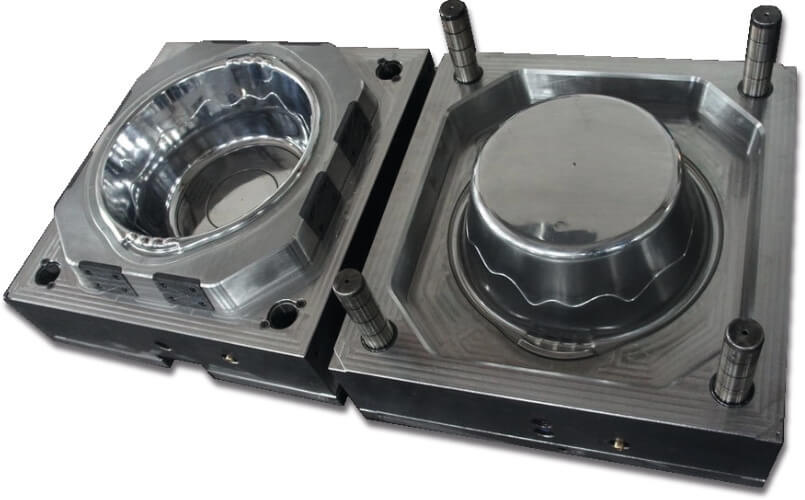

TVEST 630  Пресс-форма  Литейное производствоПресс-форма
Литейное производство

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ станка

Характеристика Значение
Рабочий стол, мм 630х630
Максимальная нагрузка на стол, кг 800
Расстояние от торца шпинделя до оси вращения рабочего стола, мм 125—1125
Расстояние от оси шпинделя до поверхности рабочего стола, мм 50—850
Поворотный стол Да
Класс точности станка H
Количество паллет, шт до 2
Поворот рабочего стола (дискретность, диапазон), град 0.001х360
Рабочий стол (ось С)
Оси
X/Y/Z, Перемещение, мм 1100/800/1000
X/Y/Z, Тип направляющих Качения
X/Y/Z, Скорость быстрых перемещений, м/мин. 24
Скорость рабочей подачи, мм/мин. 1—12000
Точность позиционирования, мкм ± 4
Повторяемость позиционирования, мкм ± 2.5
Максимальный диаметр заготовки, мм 900
X/Y/Z/B, Номинальный момент на электродвигателях подач, Н·м 25/25/25/13
Наклонный шпиндель (Ось А)
Шпиндельная бабка
Мощность электродвигателя шпинделя, кВт 26/22
Максимальный крутящий момент на шпинделе, 30 минут/продолжительно, Н·м 166/140
Частота вращения шпинделя, об/мин. до 6000
Хвостовик инструмента BT50x45 град.
Конус шпинделя ISO50
Тип магазина Манипулятор
Емкость магазина инструмента, шт. 24
Максимальный диаметр/длина сменного инструмента, мм 220(110)/350
Максимальная масса TVEST 630 инструмента, кг 15
Время смены инструмента на 1 позицию/полная, сек 1.25/4.75
Тип разгрузки шпиндельной бабки Гидроцилиндр
Охлаждение шпинделя Масляный чиллер
Редуктор главного двигателя 1:4 Опция
Расточная планшайба
Прочее
Система ЧПУ СМК
Система измерения инструмента Опция
Система измерения детали Опция
Тип стружкосборника Ленточный и шнековые
Требуемое давление воздуха, МПа 0.6
Емкость бака СОЖ, л 420
Номинальный потребляемый ток, А 81
Габаритные размеры (ДхШхВ), мм 4600х4050х3300
Масса нетто, кг 15000
Масса брутто, кг 15300
Состояние для транспортировки В разобранном виде
Примечание Габаритные размеры указаны без открытых дверей и приставного оборудования

Комплект поставки станка

  • Транспортер удаления стружки с тележкой
  • Кабинетная защита зоны резания с блокировкой и контролем закрытия
  • Рабочее освещение и лампа индикации состояния станка
  • Автоматическая система смазки
  • Пистолет для обдува воздухом готовых деталей
  • Пневмогидроразгрузка шпиндельной бабки
  • Система подачи СОЖ в зону резания
  • Холодильник шпинделя
  • Электрошкаф с кондиционером
  • Выносной пульт оператора
  • Бак и сепаратор СОЖ
  • Поворотный стол 0,001°
  • Набор ключей для обслуживания станка
  • Руководство оператора и документация по обслуживанию станка

Дополнительные опции

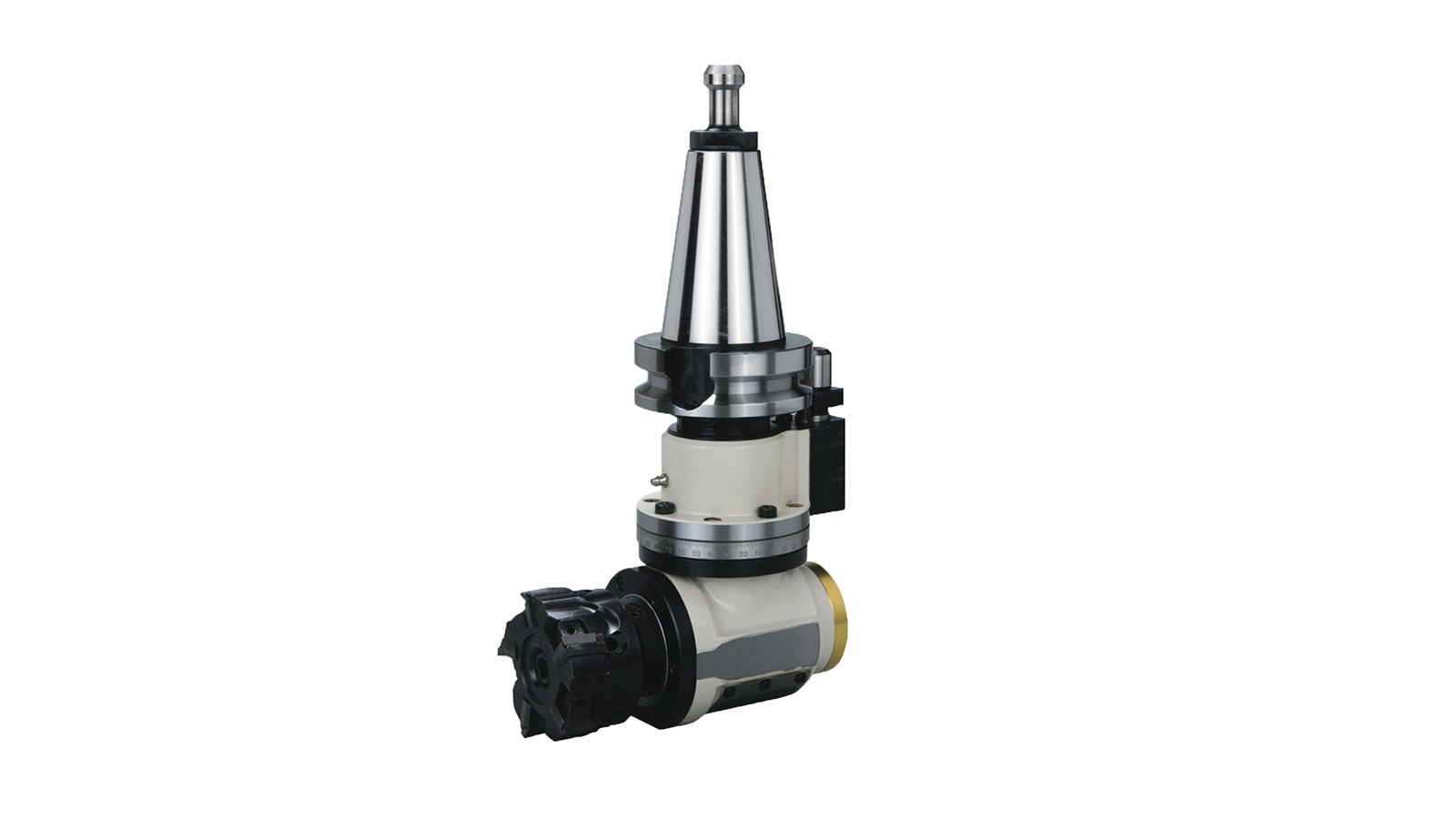

TVEST 630  Угловая фрезерная головка  Возможность обработки дополнительной плоскости без переустановкиУгловая фрезерная головка
Возможность обработки дополнительной плоскости без переустановки
TVEST 630  Подача СОЖ высокого давления через шпиндель  Производительное сверление глубоких отверстий (более 5-ти диаметров)Подача СОЖ высокого давления через шпиндель
Производительное сверление глубоких отверстий (более 5-ти диаметров)

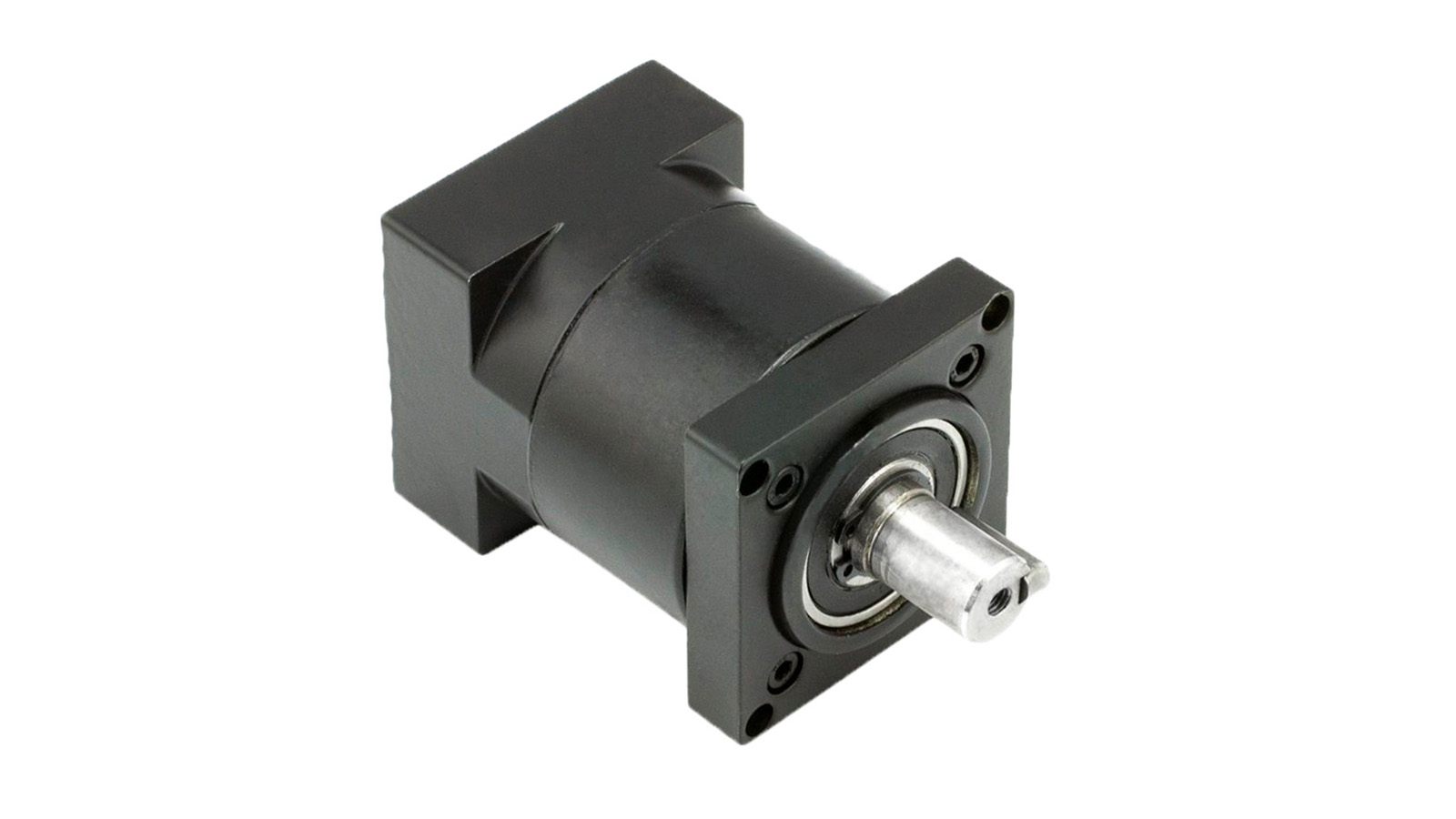

TVEST 630  Редуктор шпинделя 1:4  Увеличивает крутящий момент при выполнении черновых операцийРедуктор шпинделя 1:4
Увеличивает крутящий момент при выполнении черновых операций

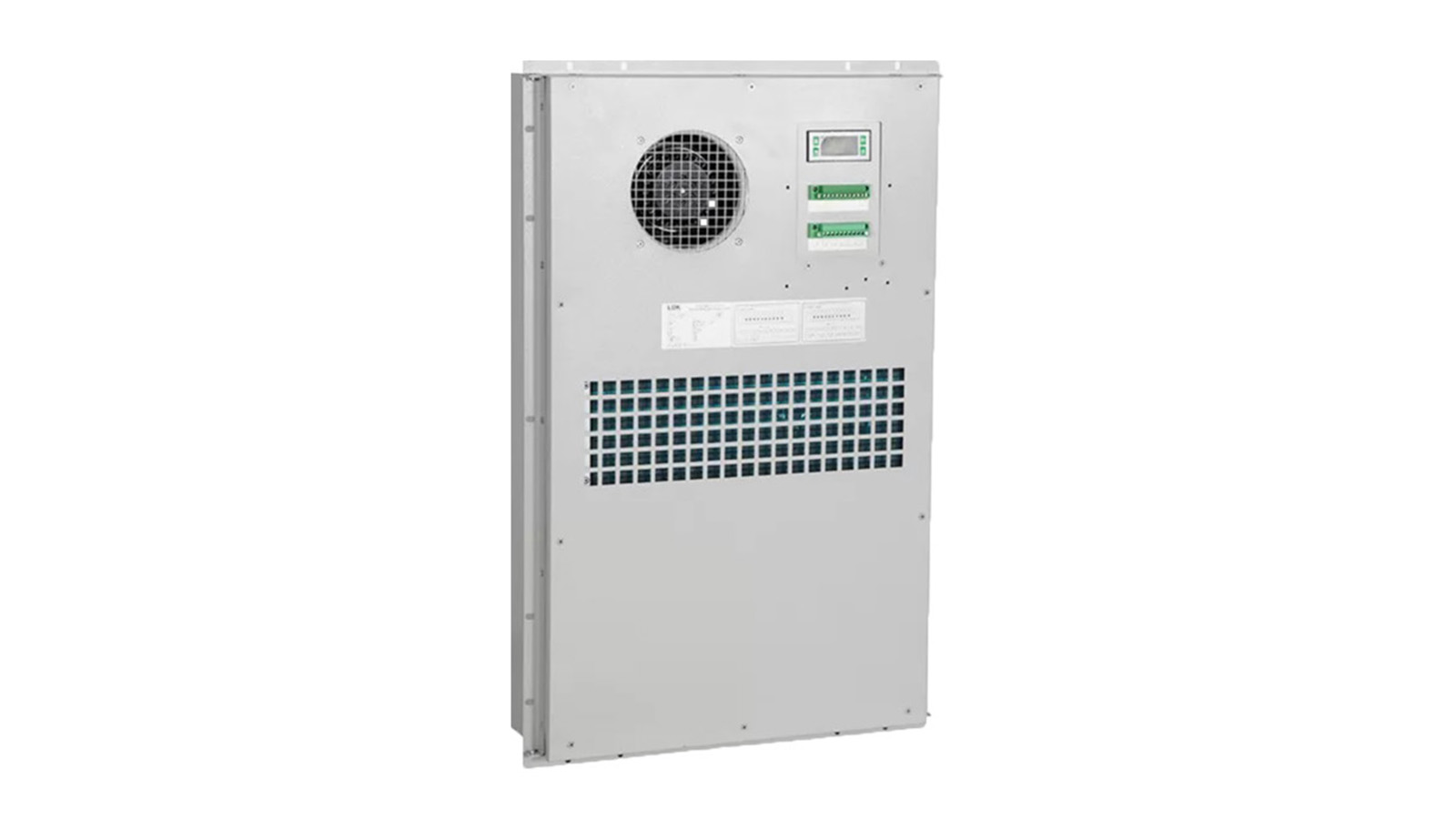

TVEST 630  Кондиционер электрошкафа   Предназначен для эффективного отвода избыточного тепла из электрических шкафов ЧПУ станков, с целью обеспечения оптимальной температурыКондиционер электрошкафа
Предназначен для эффективного отвода избыточного тепла из электрических шкафов ЧПУ станков, с целью обеспечения оптимальной температуры

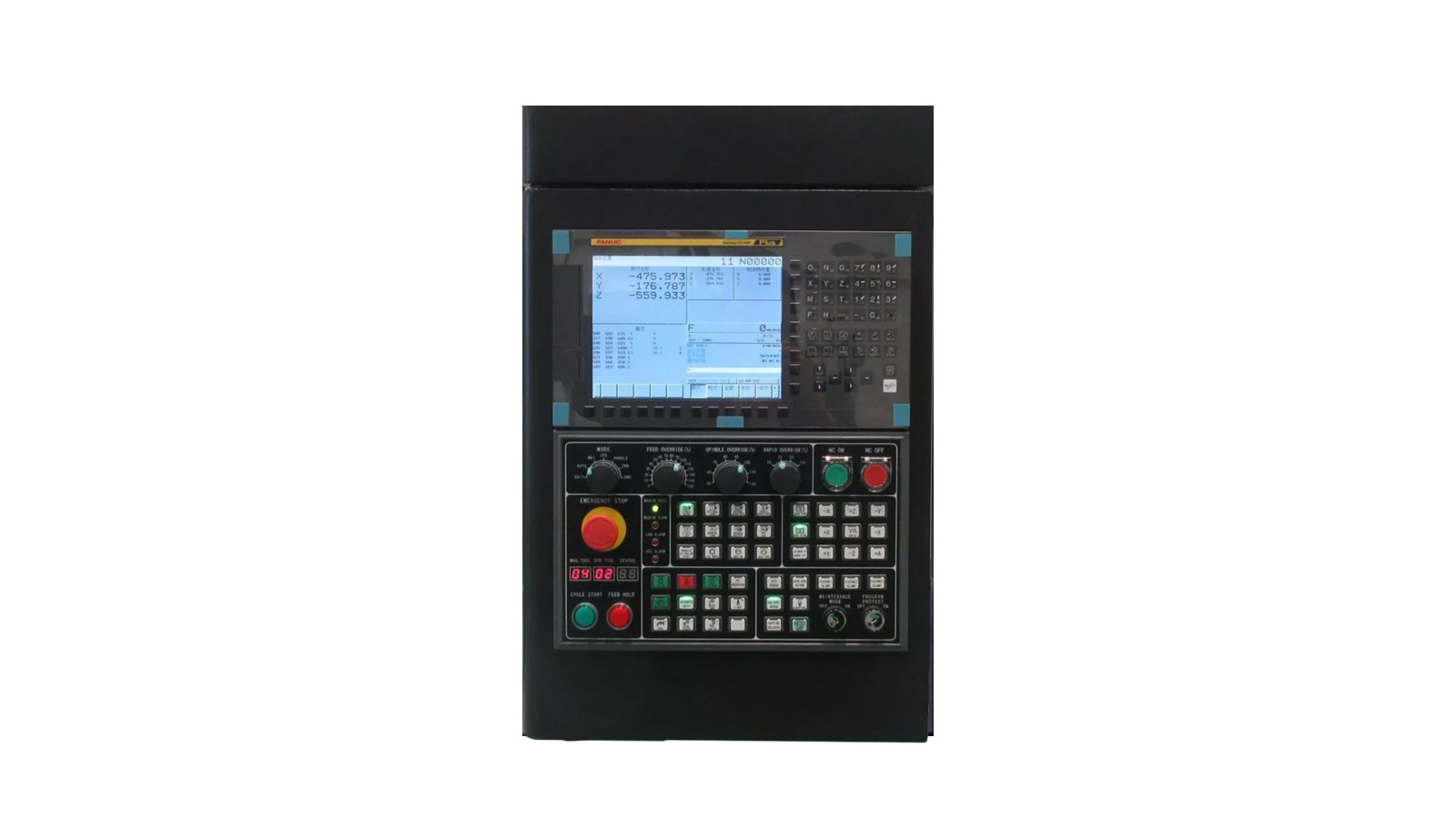

TVEST 630  Fanuc 0i   Возможность замены системы ЧПУ  Уточняйте информацию в отделе продажFanuc 0i
Возможность замены системы ЧПУ. Уточняйте информацию в отделе продаж

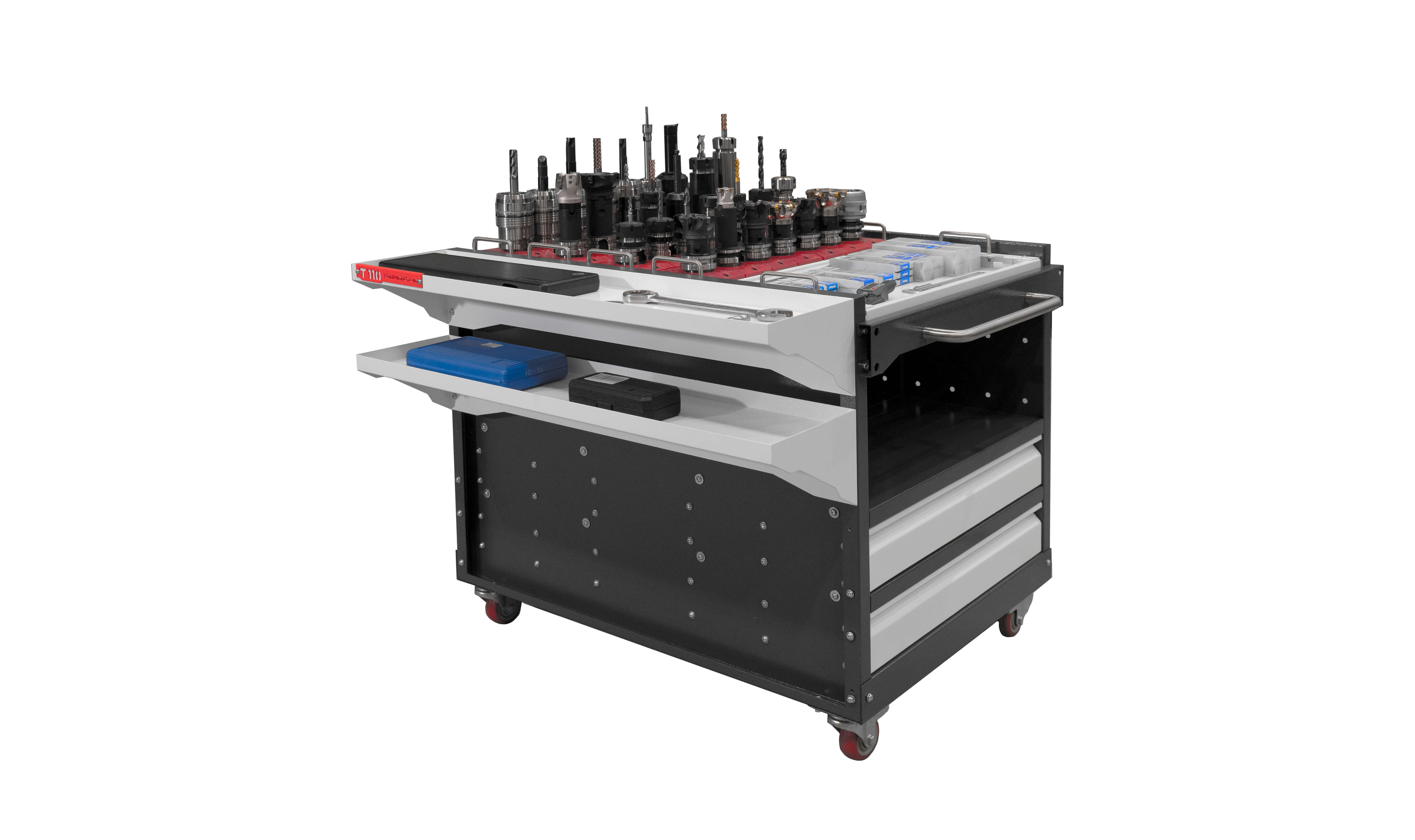

TVEST 630  Инструментальные тумбы  Многофункциональные станочные тележки для хранения инструментаИнструментальные тумбы
Многофункциональные станочные тележки для хранения инструмента
