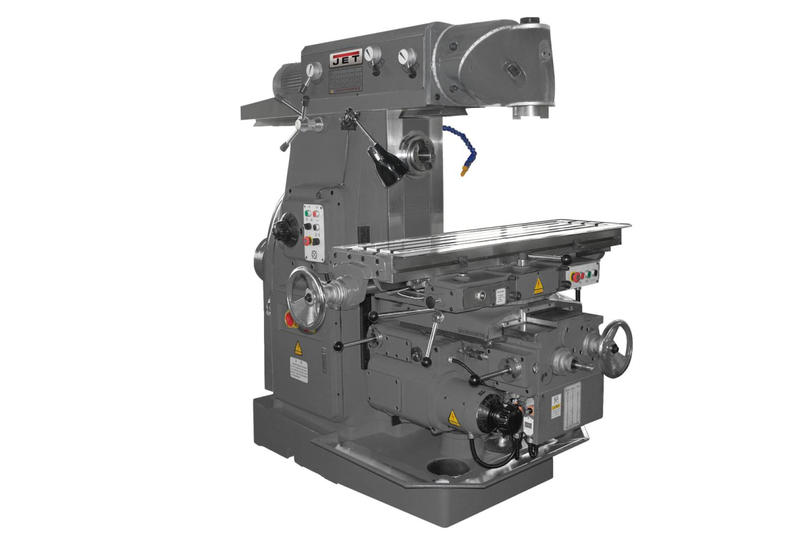

JET JUM-1263VH DRO Широкоуниверсальный фрезерный станок
Широкоуниверсальный фрезерный станок JET JUM-1263VH DRO – мощный и производительный станок в линейке оборудования компании. Он удовлетворит требованиям самого взыскательного заказчика и рассчитан на тяжелые условия эксплуатации и длительные нагрузки. Станок предназначен для всевозможных видов вертикальной и горизонтальной фрезерной обработки при производстве деталей мелкими и крупными сериями на механо-обрабатывающих, инструментальных и ремонтно-механических участках.
Универсальная фрезерная голова имеет жесткую конструкцию без пиноли, с возможностью поворота на 360°, что позволяет максимально расширить диапазон обработки и фрезеровать максимальное количество поверхностей заготовки с одной установки.
Рабочий стол размером 320х1600мм изготовлен из высококачественного чугуна, поверхность его отшлифована и имеет Т-образные пазы для закрепления тисков и различных зажимных приспособлений. Стол может поворачиваться до ± 45° и при дооснащении делительной головкой, можно фрезеровать спиральную поверхность (например, часть спиральной канавки или спиральную шестерню).
Станок оснащен двигателями для вертикального шпинделя мощностью 4,0 кВт и горизонтального - 7,5кВт. Диапазон вращения вертикального шпинделя от 45 до 1750 об/мин с 11-ю скоростями и горизонтального - от 30 до 1500 об/мин с 18-ю скоростями. Коробка переключения скоростей позволяет выбирать требуемую скорость без последовательного прохождения промежуточных ступеней. Этот конструктив широко известен ещё с времен советского станкостроения и зарекомендовал себя как надежный и проверенный десятилетиями механический узел.
Коробка рабочих подач такого же надежного исполнения, позволяет выбрать одну из 18-ти предложенных скоростей для перемещения по осям X, Y, Z.
Устройство цифровой индикации (УЦИ), установленное на JUM-1263VH DRO позволяет повысить точность работы и снизить возможность брака. Станок оборудован системой принудительной смазки, подачей СОЖ в зону обработки, светодиодной лампой освещения рабочей зоны и другими полезными опциями.
Технические характеристики
| Напряжение, В | 400 |
| Размер стола по оси X и Y, мм | 1600 x 320 |
| Максимальная нагрузка на стол, кг | 500 |
| Диапазон поворота стола, град | ± 45° |
| Размер/ширина Т-образного паза, мм | (3) 18 x 70 |
| Перемещение по оси X ручное/автоматическое, мм | 900/880 |
| Перемещение по оси Y ручное/автоматическое, мм | 255/240 |
| Перемещение по оси Z ручное/автоматическое, мм | 320/300 |
| Расстояние от вертикального шпинделя до стола, мм | 190 – 510 |
| Расстояние от горизонтального шпинделя до стола, мм | 30 – 350 |
| Расстояние от центра горизонтального шпинделя до хобота, мм | 155 |
| Диапазон поворота головы, град. | 360° |
| Ускоренная подача по осям X, Y, Z, мм/мин | 2300 / 2300 / 770 |
| Автоматическая подача по оси Х, мм/мин | 23,5-1180 |
| Автоматическая подача по оси Y, мм/мин | 23,5-1180 |
| Автоматическая подача стола по оси Z, мм/мин | 8-394 |
| Конус вертикального шпинделя | ISO 50 |
| Частота вращения вертикального шпинделя, об/мин | 45 – 1750 (11 скоростей) |
| Конус горизонтального шпинделя | ISO 50 |
| Частота вращения горизонтального шпинделя, об/мин | 30 – 1500 (18 скоростей) |
| Мощность двигателя вертикального шпинделя, кВт | 4 |
| Мощность двигателя горизонтального шпинделя, кВт | 7,5 |
| Мощность двигателя подачи, кВт | 1,5 |
| Мощность двигателя подачи СОЖ, Вт | 0,9 |
| Скорость потока охлаждающей жидкости, л/мин | 22 |
| Страна производителя | Китай |
| Длина, мм | 2294 |
| Ширина, мм | 2050 |
| Высота, мм | 1780 |
| Масса JET JUM-1263VH DRO, кг | 2950 |
Комплектация
- Дерево
- Металл
