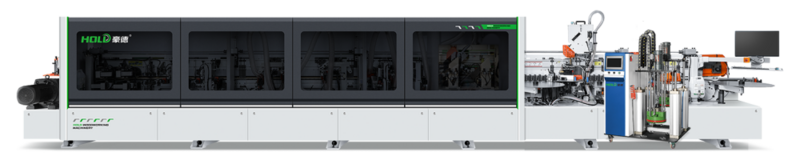

Кромкооблицовочный автоматический станок HOLD HD856J

Предназначен для точного и высокоскоростного облицовывания прямолинейных кромок мебельных щитов и заготовок. Может использоваться как на предприятии начального уровня, так и на крупносерийном производстве.

Преимущества

1. Станина сварена из высокопрочной конструкционной стали, что обеспечивает высокую прочность и стабильность при работе станка даже на максимальной скорости подачи. Поверхность обработана антикоррозийным покрытием и высокотемпературным лаком для запекания, что позволяет сохранить лаковое покрытие на период всего срока службы станка.

2. Клеевой узел 1: Двухцветная клеевая ванна PUR без необходимости очистки + двухцветная PUR-станция.

3. Клеевой узел 2: Верхняя клеевая ванна с узлом предварительного расплава клея с функцией автоматической загрузки гранул.

Особенности конструкции

	Ленточный прижимБолее стабильная подача и отсутствие следов на деликатных заготовках
	Интеллектуальная система управления① Функция автоматической смены ленты путем сканирования кода (опция); ② Интеллектуальный нагрев (интеллектуальный нагрев в соответствии с установленным временем при включении машины); ③ Интеллектуальное сохранение тепла (автоматическое сохранение тепла при отсутствии пластины в соответствии с установленным временем); ④ Интеллектуальный спящий режим (время может быть настроено, машина переходит в спящий режим, когда не используется, снижая потребление энергии); ⑤ Индикация положения заготовки; ⑥ Быстрое позиционирование пучка давления; ⑦ Запись неисправностей; ⑧ Записи эксплуатационных операций (время работы оборудования, эффективное время работы); ⑨ Производственные отчеты; ⑩ Функция подсчета штук; ⑪ Функция стыковки ERP/MES может быть разработана в соответствии с требованиями заказчика. Передача данных в режиме реального времени, понимание состояния оборудования в режиме реального времени и производственные отчеты доступны одним щелчком мыши.
	Узел подачи разделительной жидкостиПредотвращает налипание клея на верхнюю и нижнюю пласть детали.
	Узел прифуговкиОснащен двумя высокочастотными двигателями, что обеспечивает качественную обработку торца материала перед приклеиванием кромки. Предварительное фрезерование убирает «ступеньку» от подрезной пилы, сколы и формирует ровную поверхность. Узел укомплектован 2-мя алмазными фрезами Ø125 мм. и высотой 40 мм.
	Инфракрасная лампа нагреваПредварительный нагрев торца заготовки для качественной приклейки кромки. Это позволяет клею лучше растечься под кромкой, и сделать видимый шов тоньше, и аккуратнее.
	Клеевой узел 1Двухцветная клеевая ванна PUR без необходимости очистки + двухцветная PUR-станция. Очень удобно при работе с двумя разными цветами клея.
	Клеевой узел 2Верхняя клеевая ванна + узел предварительного расплава. Значительно облегчает процесс обслуживания, очистки. Позволяет быстро перестраиваться между клеями разного цвета и типа. Позволяет использовать PUR клей. Узел предварительного расплава обладает функцией автоматической загрузки гранул клея.
	Пресс группаПресс группа состоит из 5 роликов. Первый ролик моторизированный, все остальные допрессовочные. 2 и 3 ролик конические, сосредоточены на нижнем и верхнем участках детали, 4 ролик цилиндрический, 5 ролик силиконовый. Давление на пресс группе задается с помощью пневматики, что гарантирует равномерное распределение усилий на кромку во время приклеивания. На всех роликах установлены специальные скребки для удаления остатков клея.
	Узел торцевой обрезкиОснащен тремя высокочастотными электродвигателями. Перемещение пильных узлов осуществляется по специальным направляющим, высокая точность и эффективность даже при максимальной скорости подачи заготовки.
	Черновой узел снятия свес HOLD HD856JовБыстро и аккуратно удаляет свесы кромочного материала на верхней и нижней сторонах. Деталь отслеживается с помощью больших круглых копиров, установленных на плавающем узле, эта конструкция предотвращает появление брака во время фрезеровки.
	Чистовой узел снятия свесовОбеспечивает финишное фрезерование для получения радиусного профиля. Деталь отслеживается с помощью больших круглых копиров, установленных на плавающем узле, эта конструкция предотвращает появление брака во время фрезеровки.
	Четырехмоторный узел скругления углов (ROUND)Позволяет автоматически без остановки заготовки скруглять углы пластиковых кромок у прямых или профильных деталей. Используя 4 мотора с системой копирования направленной резки, более точная и стабильная работа даже на больших скоростях
	Два узла кромочной циклиУдаляет следы, оставленные фрезой для снятия свесов, делает края гладкими и ровными, придает кромке радиусную форму.
	Механизм разрыва стружки + гибкий плоский скребок + устройство подачи очистительной жидкостиУстройство для разрыва кромочной стружки: решает проблему, связанную с тем, что кромочная стружка влияет на нормальную работу плоского скребка, или непосредственно наматывается на полировочный узел, вызывая проблемы с его работой, такие как застрявание, перегрев и выход из строя двигателя. Гибкий плоский скребок: удаляет излишки клея на поверхности заготовки. Устройство для очистки: разбавляет остатки клея для облегчения очистки.
	Пазовальный узелУзел фрезерования паза. Пневматическое включение выключение с центрального пульта управления
	Два узла полировкиУдаляет излишки клея, делает кромочную ленту более гладкой и чистой.
	Система подачиТранспортёр приводится в движение редукционным двигателем мощностью 7,5 кВт.
	Двухрядный выдвижной суппорт с прорезиненными роликамиРасположен параллельно подающему транспортеру. Он обеспечивает надежную поддержку деталей по всей длине конвейера.

Скорость подачи, м/мин. 18-23-26 Толщина заготовки, мм. 10-60 Минимальная ширина заготовки, мм. 50 Минимальная длина заготовки, мм. 120 Минимальный размер заготовки, мм. 120x50 Толщина кромочного материала, мм. 0,4 - 3 Пневматическая перенастройка на 2 толщины кромки Да Подъем/опускание прижимной балки Электрический Рабочее давление, МПа. 0.6 Общая мощность, кВт. 33 Питание 380В / 50Гц Габариты, мм. 10450х1000х1800 Вес, кг. 4000
