НАЗНАЧЕНИЕ
Круглопильный станок SM5305/SM5405 предназначен для продольной распиловки пиломатериалов на заготовки определённой ширины. Высокая точность и жесткость пильного вала позволяет получить чистоту поверхности и геометрию деталей, соответствующую классу строгальных станков. Вертикальное перемещение шпинделя дает возможность устанавливать пилы различных диаметров.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Применяется для получения высококачественных пиломатериалов на предприятиях по производству столярно-строительных изделий и других деревообрабатывающих производствах
СХЕМА ОБРАБОТКИ
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ
Особенности станка
Особенности модели
- Тяжелая виброустойчивая станина
- Трехсекционная когтевая защита от выброса заготовки
- Высота пропила до 125 мм
- Минимальная длина заготовки от 230 мм
- Скорость подачи до 36 м/мин
- Верхние прижимные ролики
- Конвейер подачи заготовки гусеничного типа
- Мощность двигателя пильного вала до 11 кВт
- Автоматическая система смазки
Конструктивные преимущества
 | МАССИВНАЯ СТАНИНАПроходит специальную термическую обработку для снятия внутренних напряжений металла. Инновационная технология гарантирует максимальную жесткость, стабильность и долговечность станины, полностью исключает возможность возникновения вибрации даже при работе на высоких скоростях подачи или обработке массивных заготовок. |
  | ОБРАБОТКА СТАНИНЫПроходит точную механическую обработку за один установ на высокоточных Обрабатывающих центрах японского концерна OKUMA, который начал свою историю в 1898 году, и в настоящее время является признанным лидером в мире по производству такого рода оборудования. |

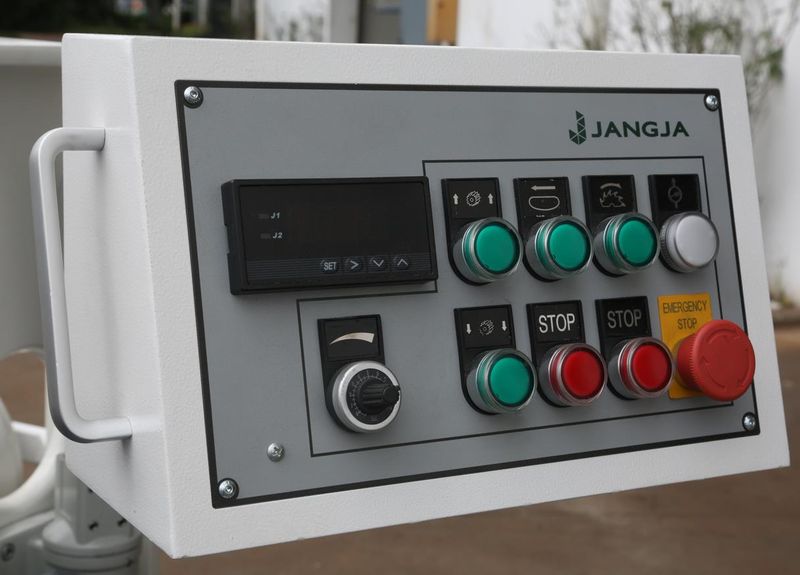

 | ЭРГОНОМИЧНАЯ ПАНЕЛЬ УПРАВЛЕНИЯУдобная для оператора поворотная панель управления оснащена кнопками |

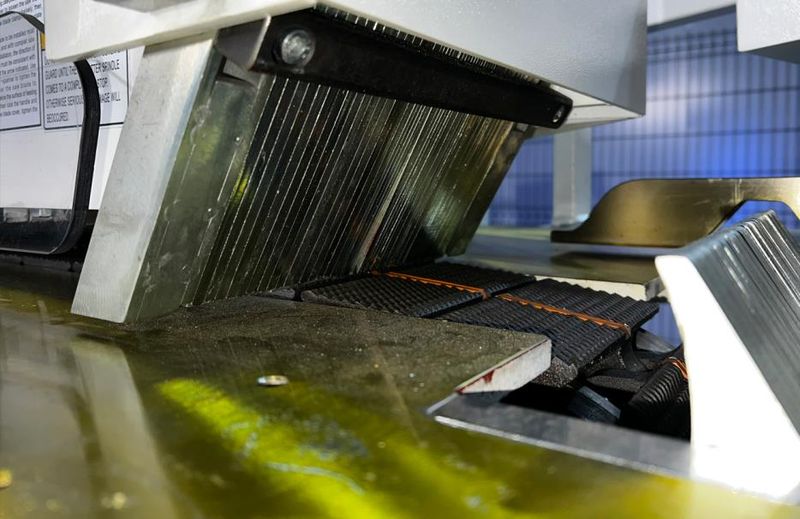

 | КОГТЕВАЯ ЗАЩИТАНа станке установлена надёжная трехуровневая когтевая защита от выброса заготовки при подаче, что обеспечивает полную безопасность оператора. |
 | НАСТРОЙКА ПО ШИРИНЕВ передней части станка находится подвижный упор для выставления ширины детали. Перемещение упора по зубчатой направляющей, высокая точность перемещения. |

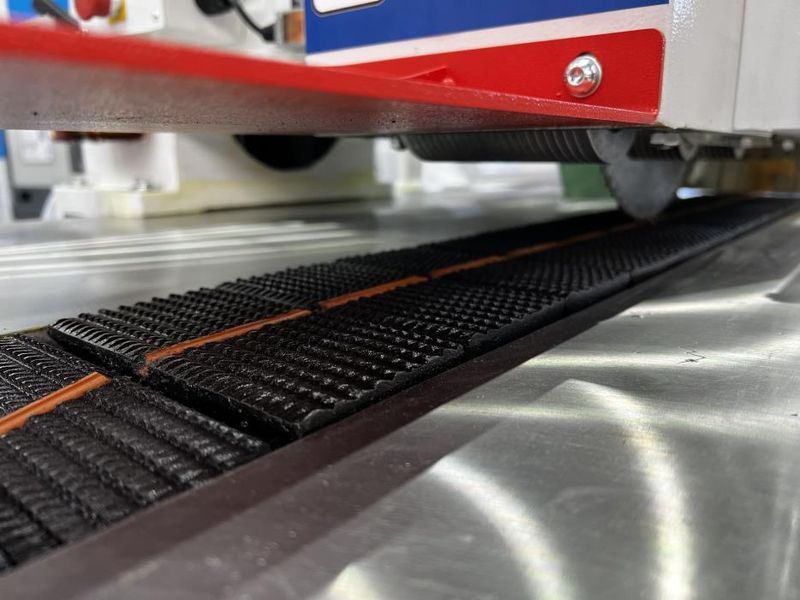

  | КОНВЕЙЕР ПОДАЧИПодача заготовки осуществляется за счёт гусеничного конвейера с зубчатой поверхностью, который надёжно удерживает заготовки с высокой плотностью. |
 | ПРИЗМАТИЧЕСКИЕ НАПРАВЛЯЮЩИЕКонвейер подачи движется по призматическим износостойким направляющим. |

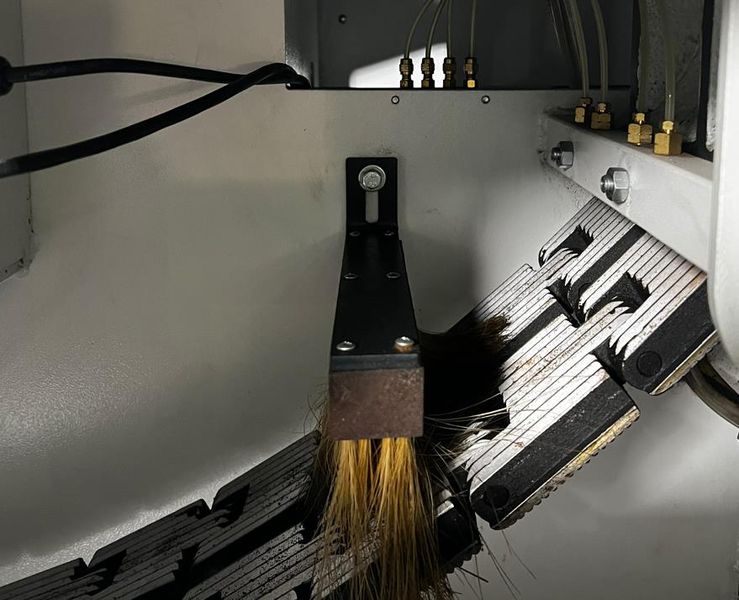

 | СИСТЕМА ОЧИСТКИ ПОДАЮЩЕГО КОНВЕЙЕРАОчистка с двух сторон – рабочая сторона очищается металлической щеткой, внутренняя нейлоновой щеткой. Исключается налипание смолы и опилок, обеспечивается бесперебойная работа без проскальзывания заготовки. Внутренняя сторона конвейера смазывается, подача масла через централизованную систему с таймером. |

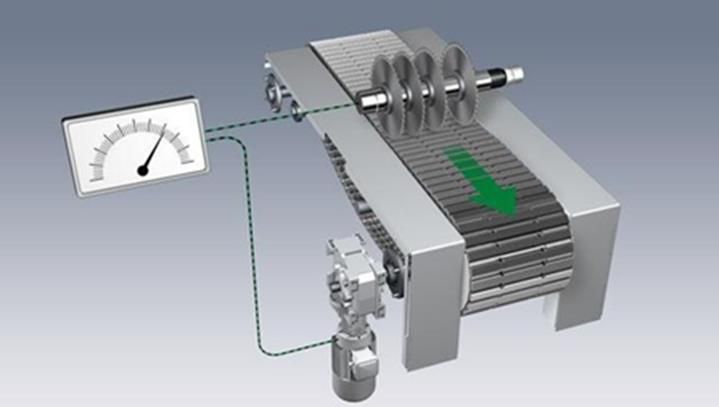

 | ПРИВОД ПОДАЮЩЕГО КОНВЕЙЕРАПривод конвейера осуществляется двигателем с частотным преобразователем, что позволяет задавать необходимую скорость выбирая оптимальный режим пиления заготовки. |

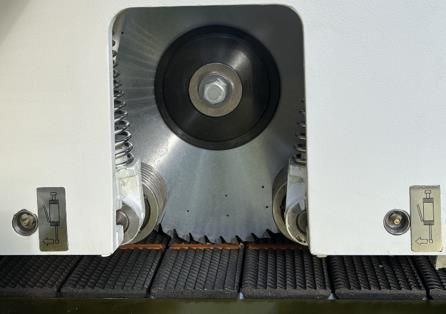

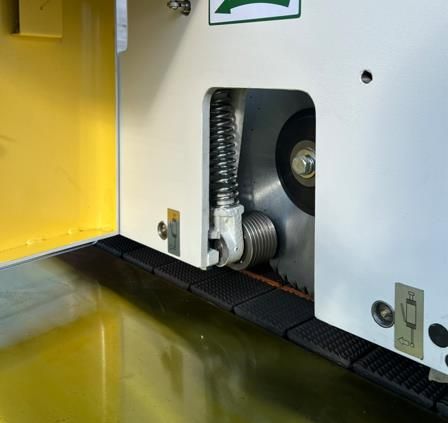

 | ПРИЖИМ ЗАГОТОВКИВерхний прижимной агрегат имеет 5 групп роликов которые осуществляют надёжный прижим заготовки в момент пиления. |

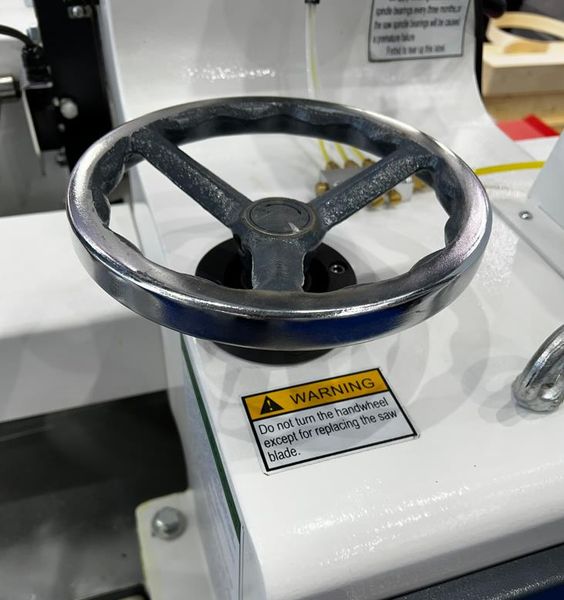

 | РЕГУЛИРОВКА ПИЛЫВ зависимости от диаметра пильного диска пила поднимается или опускается относительно конвейера подачи. |

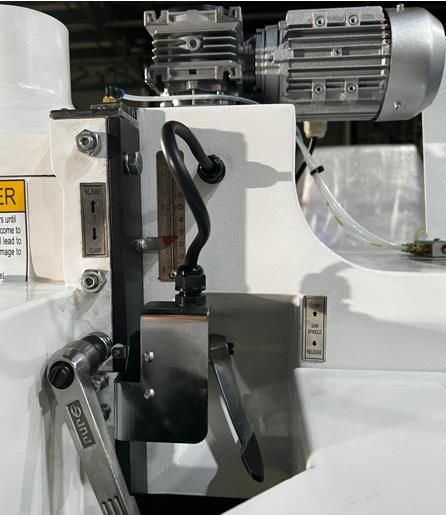

 | НАСТРОЙКА НА ТОЛЩИНУОсуществляется с передней части станка, привод от моторредуктора. Контроль настройки по шкале. |

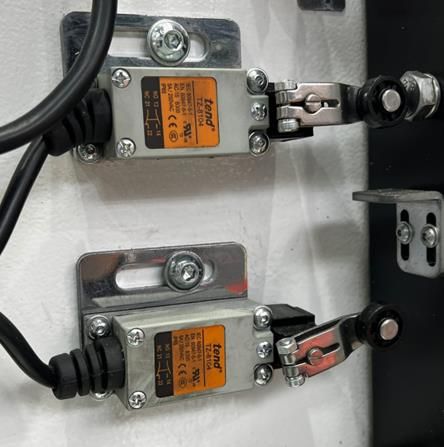

 | СИСТЕМА ЭЛЕКТРИЧЕСКИХ БЛОКИРОВОКМоторизированное перемещение прижимной траверсы ограничено концевыми выключателями, которые автоматически отключают электропривод в крайних положениях. |
 | ОСНОВНОЙ ДВИГАТЕЛЬМощностью 7,5(SM5305) и 11(SM5405) кВт обеспечивает бесперебойный привод пилы через 4-х ручьевую ременную передачу. |

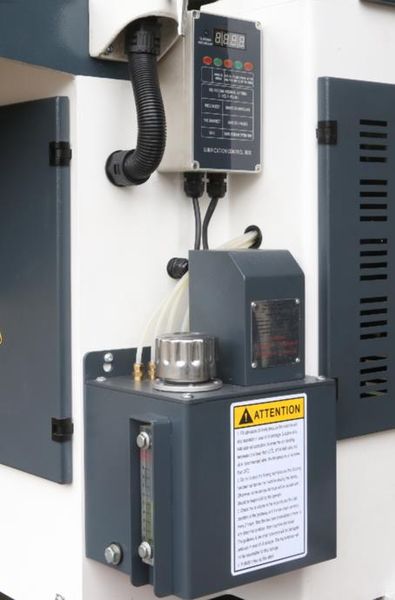

 | АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИАвтоматическая система смазки увеличивает срок службы узлов и механизмов станка и практически полностью исключает "человеческий фактор" при его техническом обслуживании. Автоматическая система смазки оснащена микрокомпьютером для задания интервала смазки. |

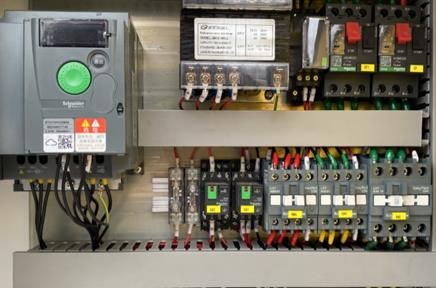

 | ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫСтанки оснащены надёжными электрическими компонентами европейского производства Schneider Electric. |
Технические характеристики станка
| Модель | SM5305 | SM5405 |
|---|---|---|
| Высота пропила, мм | 10-85 | 10-125 |
| Минимальная длина заготовки, мм | 230 | 260 |
| Минимальная ширина пиления, мм | 1 | 1 |
| Ширина стола, мм | 460 | 610 |
| Суммарная мощность, кВт | 9,18 | 13,38 |
| Мощность двигателя пилы, кВт | 7,5 | 11 |
| Мощность двигателя подачи, кВт | 1,5 | 2,2 |
| Мощность двигателя подъема/опускания рабочего стола, кВт | 0,18 | 0,18 |
| Частота вращения шпинделя, об/мин | 4000 | 3000 |
| Скорость подачи, м/мин | 6-36 | 6-36 |
| Диаметр пильного диска, мм | 250-305 | 305-405 |
| Количество прижимных роликов, шт. | 5 | 6 |
| Выход под аспирацию, мм/кол-во | Ø100 х 1 | Ø125 х 1 |
| Скорость потока, м/сек | 30-40 | 30-40 |
| Требуемая производительность аспирационной установки, м³/ч | 1500 -1800 | 1650 -1950 |
| Габариты станка, мм | 1800х1100х1420 | 1900х1250х1420 |
| Транспортировочные габариты, мм | 1900х1160x1500 | 2260х1420x1500 |
| Масса JANGJA, кг | 1100 | 1680 |
