Ленточнопильный центр с ЧПУ MZ CNC HOPPER 013/020/025
ПРЕИМУЩЕСТВА ПОКУПКИ СТАНКОВ LIGA
- Больше 100 единиц оборудования в наличии.
- Склад в Московской области (Лосино-Петровский)
- Склад в Москве (Щелково)
- Поможем с доставкой по РФ.
- Отгрузка в день оплаты.
MZ CNC HOPPER создан для распиловки различных панелей и щитов к примеру: МДФ, ДСП, мебельный щит, фанера; с постоянной бездефектной поверхностью. Ось Y совместно с автоматическим подающим устройством расположенном на рабочем столе, автоматически позиционирует щит на линии распила после каждой операции распиловки до полного завершения работы, без вмешательства оператора.
Уникальная запатентованная система поворота режущей пилы на +/- 90° совместно с подачей детали в продольной и поперечной осях, позволяют выпиливать сложные криволинейные детали и получить практически законченный контур.
Пневматическое натяжение пилы.
Важная особенность станка – это возможность пакетного раскроя. Высота пакета может быть до 150 мм. Уложенный пакет материала фиксируется с помощью задних пневматических зажимов, стандартно в станке предусмотрено два зажима. Зажимы крепятся на верхней подвижной балке, легко перемещаются вдоль нее по направляющей для регулировки под различные размеры исходного материала.
Для тонких или искривленных листов стандартно на рабочем столе монтируется съемная прижимная балка с валами для поджима пакета в зоне распиловки. Балка легко монтируется на столе и снимается если она не нужна.
Оси X/Y/C – управляемые ЧПУ
Ось "X" – продольное перемещение
- Движение по рельсовым направляющим с линейными подшипниками
- Высокоточная зубчатая рейка
- Бесщеточный сервомотор
- Цифровое управление
Ось "Y" – поперечное перемещение
- Движение по рельсовым направляющим с линейными подшипниками
- Высокоточная зубчатая рейка
- Бесщеточный сервомотор
- Цифровое управление
Ось "C"– поворот лезвия пилы
- Движение при помощи высокоточного механического устройства
- Бесщеточный сервомотор
- Цифровое управление
Стандартно в комплектации станка:
- Автоматическое подающее устройство в комплекте с 2 пневматическими прижимами и траверсами
- 1 ленточная пила с ТСТ напайками
- Программное обеспечение
- Прижимной вал для тонких или искривленных листов
Опционально станок возможно укомплектовать:
- Программируемым сверлильно-присадочным устройством для сверления отверстий в распиливаемых деталях, которое имеет 5 независимых шпинделей с межцентровым расстоянием 32 мм. Глубина сверления – 80 мм, площадь сверления 3500х2000 мм
- Лазером для позиционирования заготовки
- Конвейером
Особенности станка
Особенности модели MZ CNC HOPPER 013/020/025
- Автоматическая подача заготовки
- Высокая точность и гибкость раскроя
- Криволинейная распиловка панелей и щитов из древесных материалов
- Возможность пакетного раскроя
- Возможность оснащения сверлильно-присадочным устройством
Конструктивные преимущества

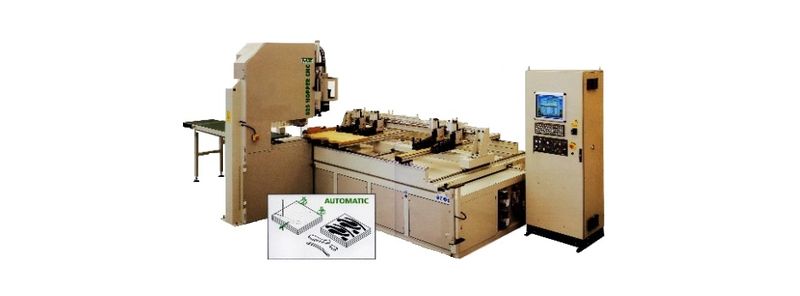

 | ЛЕНТОЧНОПИЛЬНЫЙ ТРЕХОСЕВОЙ ЦЕНТР С ЧПУMZ CNC HOPPER 013/020/025 |

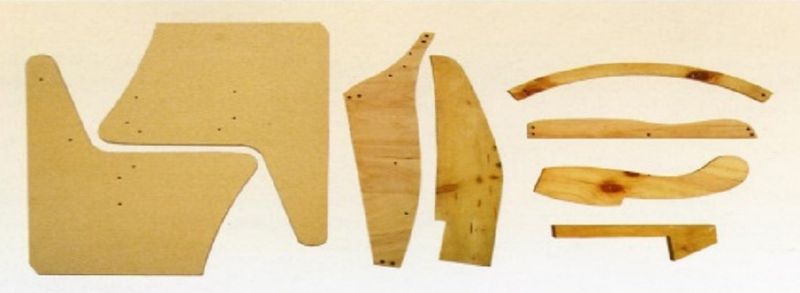

 | ПРИМЕРЫ ПОЛУЧАЕМЫХ НА СТАНКЕ ДЕТАЛЕЙ |

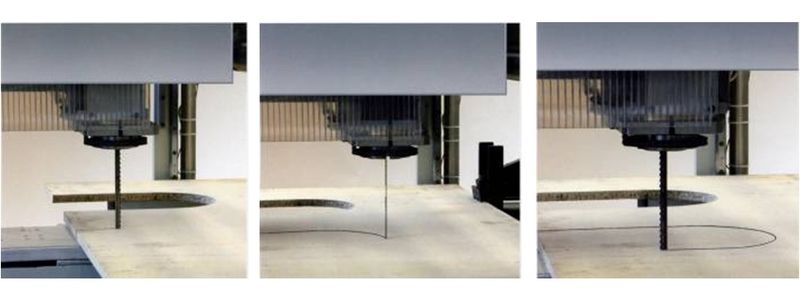

 | ВОЗМОЖНОСТЬ ВЫПИЛИВАТЬ СЛОЖНЫЕ КРИВОЛИНЕЙНЫЕ ДЕТАЛИУникальная запатентованная система поворота режущей пилы на +/- 90° совместно с подачей детали в продольной и поперечной осях, позволяют выпиливать сложные криволинейные детали и получить практически законченный контур. |

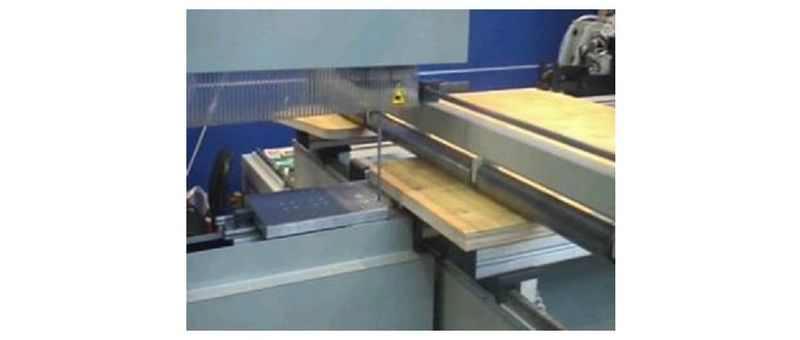

 | ПРИЖИМНАЯ БАЛКА С ВАЛАМИ ДЛЯ ПОДЖИМА ПАКЕТА В ЗОНЕ РАСПИЛОВКИДля тонких или искривленных листов стандартно на рабочем столе монтируется съемная прижимная балка с валами для поджима пакета в зоне распиловки. Балка легко монтируется на столе и снимается если она не нужна. |

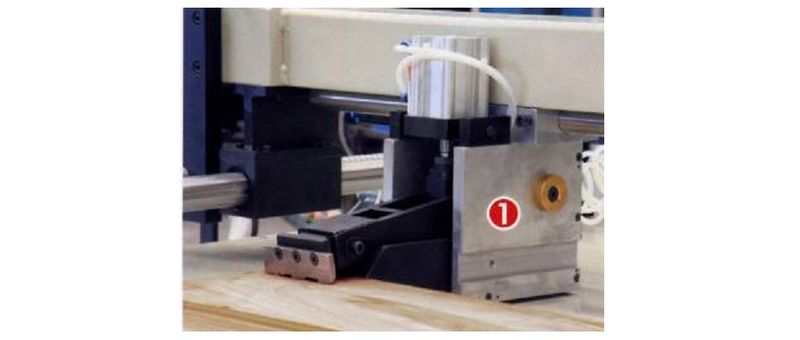

 | ВОЗМОЖНОСТЬ ПАКЕТНОГО РАСКРОЯВажная особенность станка – это возможность пакетного раскроя, высота пакета может быть до 150 мм. Уложенный пакет материала фиксируется с помощью задних пневматических зажимов, стандартно в станке предусмотрено два зажима. Зажимы крепятся на верхней подвижной балке, легко перемещаются вдоль нее по направляющей для регулировки под различные размеры исходного материала. |

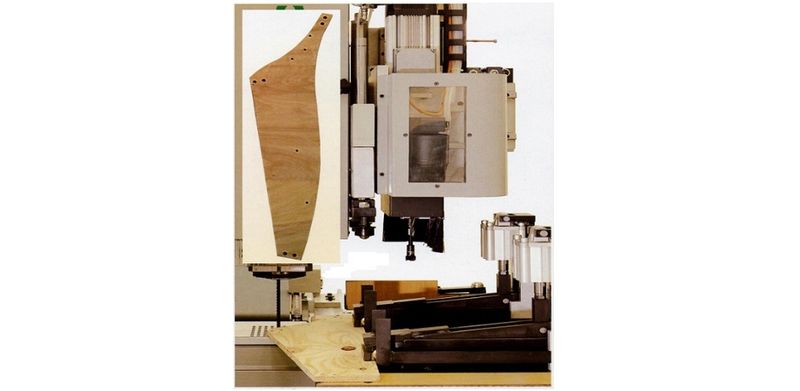

 | СВЕРЛИЛЬНО-ПРИСАДОЧНОЕ УСТРОЙСТВООпционально станок комплектуется программируемым сверлильно-присадочным устройством для сверления отверстий в распиливаемых деталях. Устройство имеет 5 независимых шпинделей с межцентровым расстоянием 32 мм. Глубина сверления – 80 мм. Площадь сверления 3500х2000 мм. |
Технические характеристики станка
| Наименование | MZ CNC HOPPER 013/020/025 |
|---|---|
| Рабочая длина, мм | 0–1300 (2000*;2500**) |
| Рабочая высота, мм | 0–150 |
| Угол поворота лезвия пилы | +90/-90° |
| Минимальный радиус, мм | 45 |
| Глубина пропила, мм | 150 |
| Максимальный размер щита, мм | 1300(2000*;2500**)х1250х150 |
| Максимальный вес MZ CNC HOPPER 013/020/025 пакета, кг | 250 |
| Размер пилы, мм | 5900х13 |
| Диаметр алюминиевых шкивов, мм | 900 |
| Регулировка верхнего шкива, мм | 0-80 |
| Скорость оборотов шкивов, об/мин | 750 |
| Скорость пилы, м/мин | 2000 |
| Мощность мотора ведущего шкива (с автотормозом), кВт | 11 |
| Скорость подачи рабочего стола, м/мин | 0-40 |
| Возвратная скорость стола, м/мин | 60 |
| Рабочее давление сжатого воздуха, бар | 6 |
| Габаритные размеры, мм | 5000(5500*;6000**)х3300х2550 |
| Вес, кг | 4500 |
