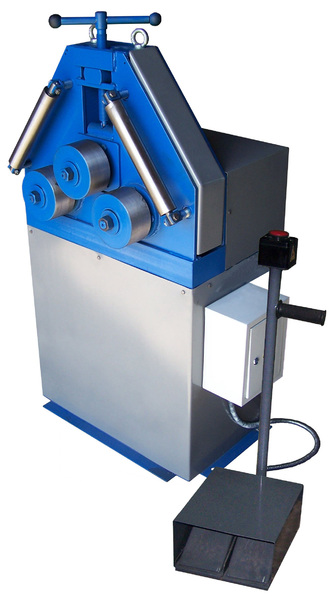

Cтанок профилегибочный МГ-0080-П-М (Производства Россия)

Код товара: 99697

На складе: 1 шт.

5.0 (голосов 333 / просмотров 500)

8 495 646 13 16

sales@dvt-spb.ru

Расчет доставки

Производитель: Российская Федерация

Описание
Отзывы
Доставка

Станок профилегибочный предназначен для гибки стальной круглой, прямоугольной и квадратной профильной трубы, полосы, швеллера из стали обыкновенного качества ГОСТ 380-94. Cтанок профилегибочный предназначен для эксплуатации в условиях умеренного климата, категория размещения 3 по ГОСТ15150-69.

Cтанок профилегибочный МГ-0080-П-М является профессиональным металлообрабатывающим оборудованием, предназначенным для гибки металлических профилей и прутков. Данная модель широко используется в кузнечном деле и на производственных предприятиях. Наличие электропривода обеспечивает высокую производительность станка и легкость в управлении. Выносной ножной пульт имеет удобную транспортировочную рукоятку.

Особенности профилегиба МГ-0080-П-М

Устойчивая станина;
Выносной пульт управления;
Легкая ремонтопригодность;
Возможность регулировки направляющих прижимного ролика, по мере их износа.

Основные характеристики профилегиба МГ-0080-П-М

Диаметр валов	46 мм
Диаметр роликов	155 мм
Количество валов	3 шт
Номинальная мощность	1,1 кВт
Частота вращения ротора	910 об/мин
Напряжение	380 В
Частота	50 Гц
Длина	950 мм
Ширина	700 мм
Высота	1400 мм
Масса -0080- (не более)	300 кг

Таблица с параметрами гибки профилей

Комплектация	Макс. сечение профиля, мм.	Мин. диаметр, мм	Вид профиля
В базовой комплектации	40×10	Ø1200
В базовой комплектации	30×30	Ø800
В базовой комплектации	50×30×7	Ø500
В базовой комплектации	50×30×7	Ø500
В базовой комплектации	50×50×5	Ø650
В базовой комплектации	50×50×5	Ø650
Дополнительная комплектация	40×40×3	Ø800
Дополнительная комплектация	60×30×2	Ø1200
Дополнительная комплектация	Ø25×2	Ø600
Дополнительная комплектация	45×45×4	Ø800
Дополнительная комплектация	65×36×7	Ø500
Дополнительная комплектация	65×36×7	Ø500
Дополнительная комплектация	Ø32	Ø 600

Cтанок профилегибочный. Устройство и принцип работы

Cтанок профилегибочный состоит из следующих основных частей.

1. Рама	8. Винт.
2. Электрошкаф.	9. Гайка.
3. Стойка с педалями.	10. Направляющие валы.
4. Защитный кожух.	11. Прижимной ролик.
5. Кожух регулирующих гаек направляющих валов.	12. Опорные ролики.
6. Рым-болты.	13. Регулирующие гайки.
7. Рукоятка прижимного ролика.	14. Заготовка.

Предполагается, что заготовка будет «колебаться» в роликах, для предотвращения этого настройте направляющие валы 10 при помощи регулир

ующих гаек 13. Изгиб заготовки осуществляется вращением электромеханического привода (связанного с опорными роликами чер

ез шестерни), при помощи нажатия педалей на стойке 3. Смена возвратно-поступательного движения роликов осуществляется через кнопку СТОП. Для извлечения заготовки 14 возвращаем прижимной ролик 11 в верхнее положение с помощью вращения рукоятки 7, и извлекаем заготовку.

Установка станка профилегибочного

Оборудование поставляется полностью готовым к работе. Профилегиб должен быть жёстко установлен и закреплён через специальные отверстия в раме четырьмя анкерными болтами (болты в комплект не входят).

Перед началом работы убедиться, что профилегиб заземлён.
Проверить внешним осмотром целостность механических и электрических соединений.

Первоначальный пуск.

Очистить ролики от консервирующей смазки (сухой тканью-ветошью). Убедиться в соответствии напряжения питающей сети параметрам профилегиба. После чего приступить к обкатке профилегиба на холостом ходу в течение 30 мин В случае возникновения отклонений от нормального режима работы немедленно остановить профилегиб и устранить неисправность.

Обрабатываемый материал:

заготовка должна быть очищена от масла и сухой;
твёрдость материала должна быть одинаковой по всей длине заготовки;
сгибаемые части заготовки должны быть гладкими.

Принцип работы.

Открутить ключом гайки 15 крепления прижимного ролика 11 и опорных роликов 12
Установить ролики на валы со шпонкой и закрепить с помощью гаек.
Далее с помощью рукоятки 7 поднять прижимной ролик 11 в верхнее положение. Изгибаемую деталь расположить между опорными 12 и прижимным 11 роликами. С помощью вращения рукоятки прижимного ролика 7 плавно опускать прижимной ролик 11 (1/2 оборота) на величину, необходимую для формирования требуемого радиуса изгиба. Изгиб на предельном радиусе за одну операцию невозможен, по этому требуется повторение операции сгиба, прежде чем вы достигните определённого радиуса.
