Микроскоп для измерения инструмента MetalCraft Easycheck Model 1

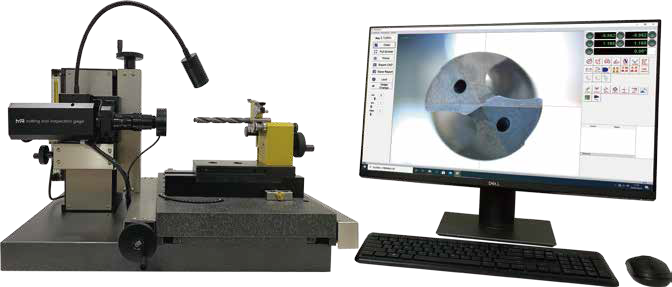

Schwarzmaier Easycheck Model 1 – многофункциональный прецизионный микроскоп, позволяющий измерять различные параметры инструмента.

Особенности:
•  Приближение с четким разрешением позволяет обнаружить микросколы режущих кромок, а также эффект после полировки инструмента, выходы от шлифовального круга.
•  Высокоточные направляющие обеспечивают точность измерения в пределах 4 мкм, биение в пределах 2 мкм.
•  Эргономический дизайн делает микроскоп удобных для размещения как в цехе у станка, так и в отделе контроля.
•  ПО разработано специально для измерения геометрии режущего инструмента и автоматическое распознание пересечения линий на режущей части, автоматический захват дуг гарантирует удобное и правильное процесса измерения.

Возможности измерений:
•  Сверло: диаметр, угол при вершине, угол подъема спирали, ширина пера, ширина канавки, задний угол, глубина канавки, угол подточки, ширина перемычки, угол перемычки, отклонение от центра перемычки, передний угол торца, угол и ширина фаски, обратный конус и др.;
•  Концевая фреза: диаметр, угловой радиус/фаска, полный радиус, угол подъема спирали, угол поднутрения, диаметр сердцевины, радиус канавки, передний угол радиальный и торцевой, задний угол радиальный и торцевой, ширина радиальной поверхности, угол радиального зазора, параметры торца, и др.;
•  Резьба: ширина вершины профиля/радиуса впадины профиля, шаг резьбы, средний и наружный диаметр, угол профиля, угол наклона зуба.

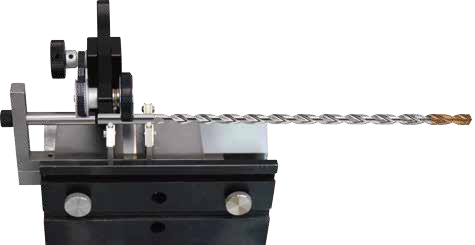

•  Форма кромки: V-образные крепления используются для поперечного зажима или установки на цилиндрические держатели инструмента для измерения фаски, заднего угла, скругленных углов;
•  Развертка: измеряются такие параметры, как главный передний угол, угол спирали, толщина сердцевины, глубина канавки, ширина пера/ленточки, фаска и др.;
•  Ружейное сверло;
•  Обнаружение степени износа режущих кромок;
•  Ступени комбинированных инструментов;
•  Функция сравнения контуров инструмента
•  Встроенная функция построения чертежей, хранения данных, анализирования, фотографирования, наличие галереи и др.

Технические характеристики

Характеристика	Значение
Бренд	MetalCraft
Дисплей	LСD, 27 дюймов
Микроскоп	6X
Оптическое увеличение	20X - 240X
Биение, мм	≤0.002
Диапазон зажима, мм	0 - 50
Точность, мм	0.004
Макс.длина обработки по оси Z, мм	60
Перемещение по оси X, мм	150
Перемещение по оси Y, мм	80
Макс. диаметр инструмента, мм	Ø30
Габаритные размеры станка (Д x Ш x В), мм	770 x 670 x 620
Масса MetalCraft Easycheck Model 1 станка, кг	137

Комплект поставки
