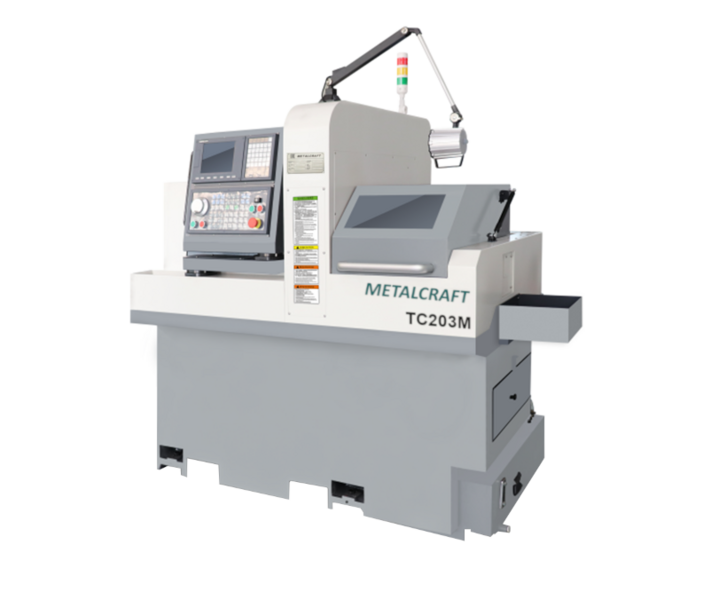

Одношпиндельный автоматический токарный станок MetalCraft TC203M с ЧПУ

Высокопроизводительный 3-х осевой токарный автомат с ЧПУ швейцарского типа (Swiss-Type) модели TC203М является высокопроизводительным станком для обработки прутков диаметром от 3 до 20 мм из различных материалов (от цветных сплавов до труднообрабатываемых сталей). Станок оснащенные подвижной шпиндельной бабкой, цанговым патроном, вращающейся направляющей втулкой, линейным инструментальным суппортом, приводными инструментальными блоками, а также автоматическим податчиком прутка, позволяют производить одновременную полноценную обработку в обоих шпинделях.
Автоматы продольного точения предназначены для серийного и крупносерийного производства деталей средней сложности из калиброванного прутка диаметром до 20мм из различных материалов (от цветных сплавов до труднообрабатываемых сталей).
Наличие приводных инструментов позволяет обрабатывать фасонные поверхности и производить контурное фрезерование.

Особенности станка

TC203М:

• Применяется тайваньская технология производства; большинство комплектующих деталей от немецких, тайваньских и японских производителей.
• Использование синхронной направляющей втулки обеспечивает высокоскоростную и высокоточную обработку.
• С направляющей втулкой или без направляющей втулки гибкое переключение для удовлетворения различных потребностей обработки.
• Ключевые компоненты с герметичной конструкцией для предотвращения попадания масла и стружки, что повышает срок службы и стабильность.
• Выберите высокомоментный двигатель, высокую жесткость и высокопрочную направляющую для каждой оси и гнездо для установки инструмента для удовлетворения требований большого объема резки и высокой эффективности обработки.
• Высокая масштабируемость, количество инструментов соответствует различным требованиям обработки, что обеспечивает большую экономическую эффективность.
• применяется высокоточный встроенный электрический главный шпиндель, установленный в сверхточные шарикоподшипники класса P4 производства NSK (Япония) с угловым контактом; достигается высокая жесткость шпинделя и хорошая точность удержания, биение шпинделей ≤ 2 мкм.
• применяется высокоточный шариковые винты и линейные направляющие осей, повторяющаяся точность позиционирования ≤ 3 мкм.
• можно выбрать тип направляющей втулки, без втулки или с фиксированной направляющей втулкой или тип вращающейся направляющей втулки.
• применяется инструмент группового типа, позволяющий выполнять различную обработку с помощью бокового приводного инструмента и осей C.
• после установки автоматического устройства подачи прутка можно реализовать автоматическую обработку.
• подходит для сложной, малогабаритной, точной обработки тонких осей.

Технические характеристики

Характеристика	Значение
Модель станка	TC203M
Бренд	MetalCraft
Система ЧПУ	Fanuc 0i-TF Plus
Тип	Одношпиндельный
Макс. длина обработки с направляющей втулкой, мм	230
Макс, длина обработки без направляющей втулки, мм	2D
Диаметр обрабатываемого прутка, мм	Ø 3-20
Макс. диаметр радиального сверления, мм	Ø 10
Тип подачи	Автоматический, при помощи барфидера
Мощность двигателя подачи, кВт	1.1
Скорость подачи, м/мин	24 (X/Z/Y)
Макс. диаметр радиального нарезания резьбы, мм	M6
Макс. диаметр нарезаемой резьбы главного шпинделя	M6
Макс. диаметр сверления главного шпинделя, мм	Ø 7
Макс. диаметр обработки главного шпинделя, мм	Ø 20
Мощность главного шпинделя, кВт	2.9
Общее кол-во инструментальных позиций, шт.	14
Размер инструмента, мм	▢ 16 x 16
Скорость вращения приводного инструмента, об/мин	5500
Кол-во инструментов для наружной обработки, шт.	6
Позиций инструмента для внутренней обработки, шт.	4
Количество позиций для радиальной обработки, шт.	4
Число осей управления, шт.	3
Напряжение электропитания, В	380
Устройство давления воздуха, мПа	0,6
Номинальная мощность, кВт	8
Габаритные размеры станка (Д x Ш x В), мм	1950 x 1070 x 1650
Масса MetalCraft TC203M станка, кг	1600
