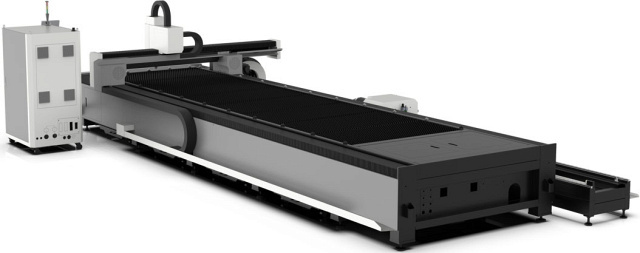

Оптоволоконная установка лазерного раскроя IRONMAC D-Т6

Комплекс предназначен для скоростной чистовой резки* листовых металлов в автоматизированном режиме: черных, нержавеющих, цветных.

IRONMAC С-Т6 / D-Т6 - модели c рабочей зоной от 3000 х 1500 мм, весом до 6660 кг, скоростью перемещений портальной системы 120 м/мин.

Оборудование лазерного раскроя применяется в отраслях:

• Космическая;
• Авиационная;
• Автомобильная;
• Пищевая;
• Металлургическая;
• Нефтегазовая;
• Мебельная;
• И многие другие.

Металлообрабатывающая промышленность

Пищевая промышленность

Нефтегазовая промышленность

Преимущества

• Шкаф управления с кондиционированием и вентиляцией

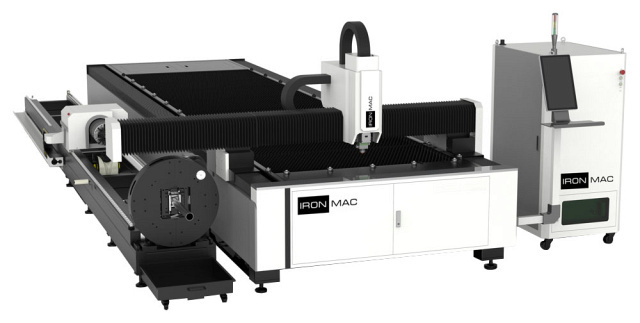

• Универсальная комбинированная машина: лист 3 / 6 м + трубы 6 м
• Обработка круглого, профильного и листового проката в 2 - 3 смены
• Система ЧПУ FSCUT2000

Конструктивные особенности

	Шкаф управления Отдельно стоящий шкаф управления с кондиционированием и вентиляциейВсе электрические компоненты и лазерный источник встроены в независимый шкаф управления с пылезащитной конструкцией, увеличивающей их срок жизни.Шкаф управления оборудован воздушным кондиционером для автоматического поддержания постоянной температуры.
	Пульт дистанционного управления PAD-дизайн дисплея + пульт дистанционного управленияВертикально-ориентированный экран, отличающийся от обычных горизонтальных экранов, с хорошей скоростью обработки информации, высоким контрастом, яркостью, высоким разрешением и низким потреблением мощности. Низкая отражательная способность - удобство работы в любых условиях.
	Портал из авиационного алюминия Мощная цельносварная станина толщиной стенок 10 мм с усиленными ребрами жесткости, с зональной вытяжкой.Усиленная конструкция для работ в 2 - 3 смены (масса IRONMAC D- 6660 кг).
	Рабочее поле Рабочее поле для обработки листа 3000 (6000) x 1500 ммПод полный стандартный лист проката, без предварительного раскроя.
	Трубный модуль Трубный модуль позволяет вести обработку круглых труб Ø 10 - 240 мм, профильных сечением от 10 х 10 мм до 170 х 170 мм и длиной до 6000 мм.Концевой отход трубы: менее 300 мм.

Комплектация

	Режущая голова Raytools (Швейцария) Новое поколение режущих голов с автофокусировкой (BM110 ≤ 3 кВт, BM114A ≤ 6 кВт) выпущенных швейцарской компанией Raytools, оснащены встроенным линейным приводом, который меняет положение фокусирующей линзы в диапазоне 22/24 мм.Головы Raytools оснащены водяным охлаждением, системой защиты оптики от пыли и обратного излучения, а также датчиком контроля высоты. А модульная конструкция головы позволит в считанные минуты производить замену оптических элементов и их обслуживание.
	Резонатор (лазерный источник) Raycus или IPG Резонатор (лазерный источник) Raycus или IPGМощность 3000 / 6000 (6600) Вт
	Система ЧПУ FS CUT 2000 ПО Cypcut - это качественная система управления лазерной резки, чтения любых форматов файлов, проектирование и контроль обработки в целом, один набор программного обеспечения может завершить весь процесс.
	Серводвигатель Серводвигатели по оси Y - YASKAWA (Япония) 1,3 кВтСерводвигатели по оси Х - YASKAWA (Япония) 0,85 кВтСерводвигатель по оси Z - YASKAWA (Япония) 0,4 кВт

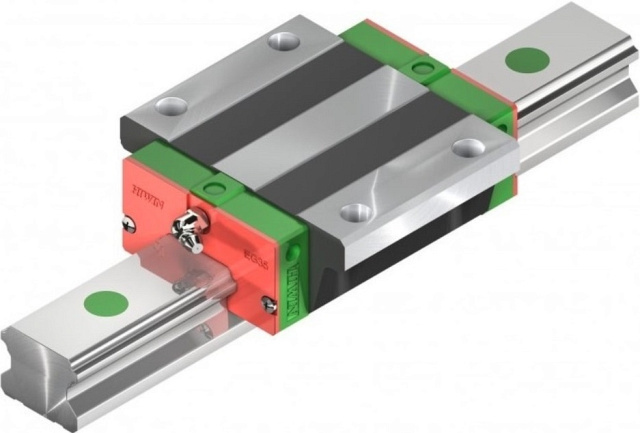

	Линейные направляющие Hiwin / PMI (Тайвань) HIWIN признается как одна из немногих компаний в мире, способных производить линейные направляющие самых высоких степеней точности. В настоящее время HIWIN - это одна из ведущих компаний, производящих линейные направляющие для европейских и азиатских рынков.
	Двухприводные зубчатые рейки УУС (Тайвань) Основной элемент механической системы станка: по нему происходит перемещение портальной системы. Высокая точность, долговечность, закаленная и шлифованная сталь.
	Привод Z - прецизионная ШВП TBI (Тайвань) Элемент для стабилизации движения головы в вертикальной плоскости по оси Z.
	Пневматические элементы SMC (Япония) Пневмоаппаратура, связанная с газоподачей (кислород, азот, воздух): газовая консоль, пневмопроводы, пропорциональные клапаны.
	Электрические элементы Schneider (Франция) Электроника станка: реле, автоматические выключатели, контроллеры осей.
	Редуктор Fielder (Япония) Предназначен для преобразования крутящего момента с сервопривода на поступательное движение портальной системы.
	Подшипники NSK (Япония)
	Чиллер охлаждения Tongfei (Китай) Предназначен для охлаждения лазерной головы. Основан на принципе работы: циркуляция хладагента в замкнутом контуре между головой и чиллером.
	Интегрированная система вентиляции Предназначена для удаления газов и паров металлов, пыли, возникающих при резке изделий.
	Беспроводное дистанционное управление Управление движением портальной системы, лазерной головы. Функция старт/стоп программы обработки. Запуск программы с дальних точек рабочего стола.
	Стартовый комплект ЗИП

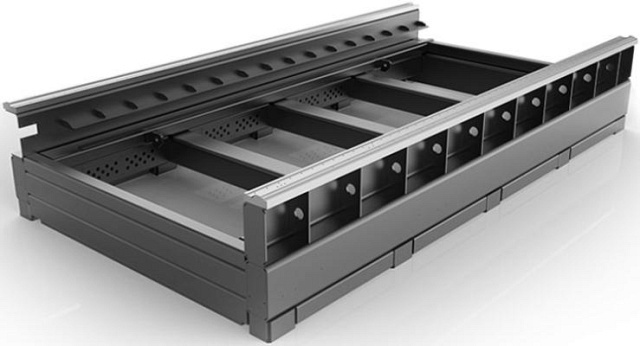

	Станина Мощная цельно-сварная станина толщиной стенок 10 мм с усиленными ребрами жесткости, гарантия на прочность и деформации - 20 лет.
