Портальный обрабатывающий центр ФП200-3.0МФ5

Код товара: 104606

Под заказ

5.0 (голосов 333 / просмотров 500)

8 495 646 13 16

sales@dvt-spb.ru

Расчет доставки

Производитель: Россия

Описание
Отзывы
Доставка

Вертикальный обрабатывающий центр повышенной жесткости с большим рабочим столом, угловой фрезерной головой, удобной зоной погрузки и разгрузки заготовок, пластинчатым стружкосборником и современной системой управления. Богатая Комплект поставки станка. Траверса перемещается по направляющим, расположенным на массивных стенах станка. Конструкция имеет отличные динамические характеристики перемещения рабочих осей, что придает процессу обработки высокую точность позиционирования и повторяемость. **Производится под заказ.**

Ниже представлены примеры изготавливаемых на станке изделий.

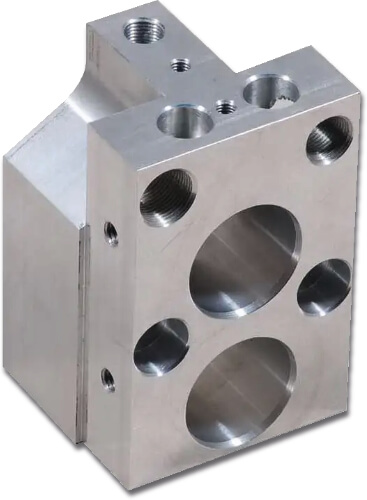

	Блок Машиностроение

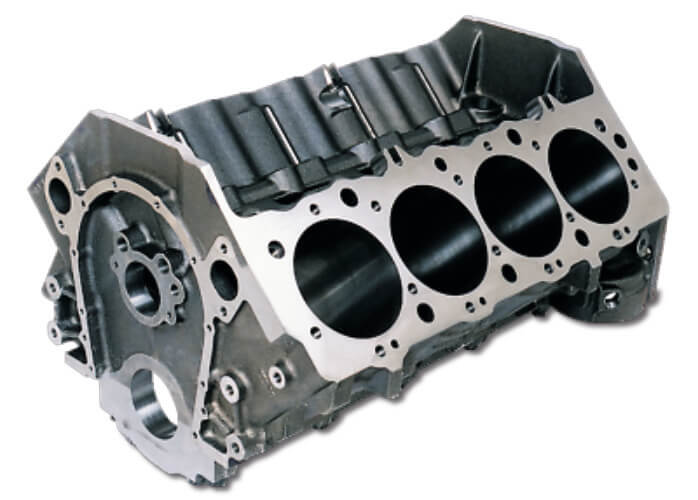

	Блок цилиндров Двигателестроение

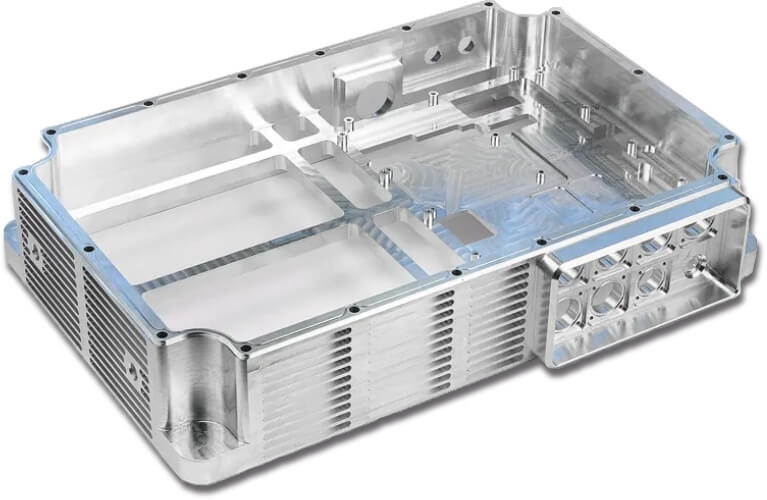

	Корпус Приборостроение

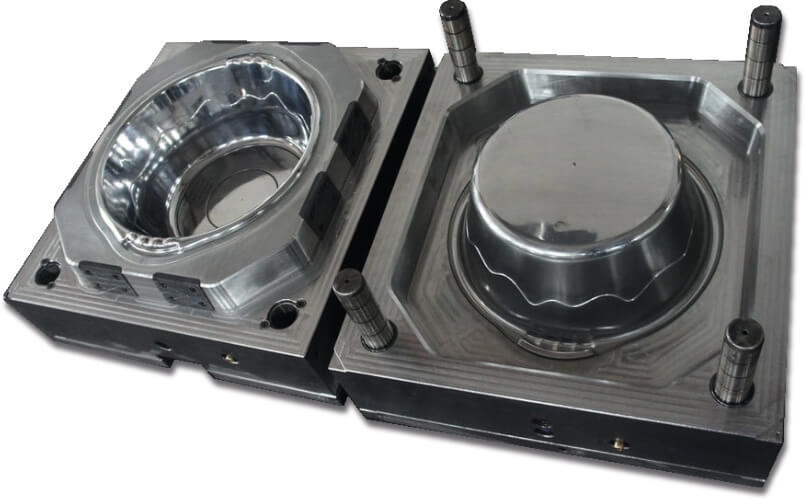

	Пресс-форма Литейное производство

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ станка

Характеристика	Значение
Рабочий стол, мм	2000х3200
Максимальная нагрузка на стол, кг/кв.м	7000
Расстояние от торца шпинделя до поверхности рабочего стола, мм	300—1300
Класс точности станка	Н
Расстояние между опорами, мм	2850
Расстояние от моста до повехности стола, мм	2000
Рабочий стол (ось С)
Оси
X/Y/Z, Перемещение, мм	3200/2000/1000
А/С, Перемещение, град.	+/-105 // +/-360
X/Y/Z, Тип направляющих	Качения / Качения / Скольжения
X/Y/Z, Скорость быстрых перемещений, м/мин.	16
Скорость рабочей подачи, мм/мин.	1—10000
Наклонный шпиндель (Ось А)
Шпиндельная бабка
Мощность электродвигателя шпинделя, кВт	55/40
Максимальный крутящий момент на шпинделе, 30 минут/продолжительно, Н·м	85/65
Частота вращения шпинделя, об/мин.	до 18000
Хвостовик инструмента	HSK A63
Тип магазина	Манипулятор
Емкость магазина инструмента, шт.	32/40/60
Время смены инструмента на 1 позицию/полная, сек	2.5/4.5
Тип разгрузки шпиндельной бабки	Гидроцилиндр
Охлаждение шпинделя	Масляный чиллер
Расточная планшайба
Прочее
Система ЧПУ	СМК
Система измерения инструмента	Опция
Система измерения детали	Опция
Тип стружкосборника	Ленточный и шнековые
Требуемое давление воздуха, МПа	0.6
Габаритные размеры (ДхШхВ), мм	7100х5300х5100
Масса товара нетто, кг	38000
Масса брутто, кг	39000
Состояние для транспортировки	В разобранном виде
Примечание	Габаритные размеры указаны без открытых дверей и приставного оборудования

Комплект поставки станка

Сервоприводы по осям
Масляный холодильник шпинделя
Транспортер ленточный для удаления стружки
Кабинетная защита зоны резания (3/4)
Рабочее освещение и лампа индикации состояния станка
Автоматическая система смазки
Пистолет для обдува воздухом готовых деталей
Система обдува конуса шпинделя при смене инструмента
Система подачи СОЖ в зону резания
Электрошкаф с теплообменником
Сепаратор СОЖ
Инструмент для обслуживания станка в ящике
Руководство оператора и документация по обслуживанию станка

Дополнительные опции

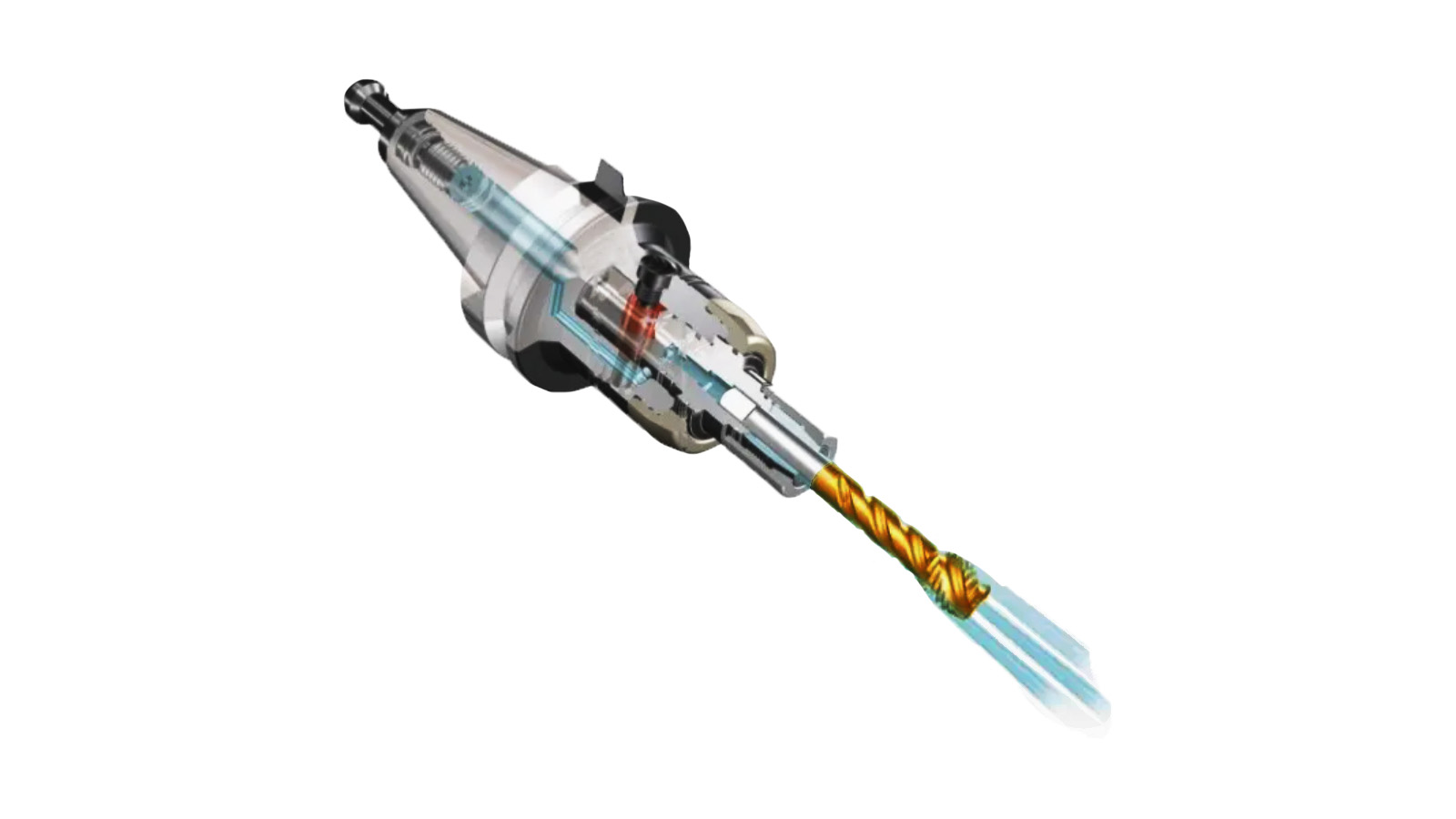

	Подача СОЖ через шпиндель до 30 бар Производительное сверление глубоких отверстий (более 5-ти диаметров)

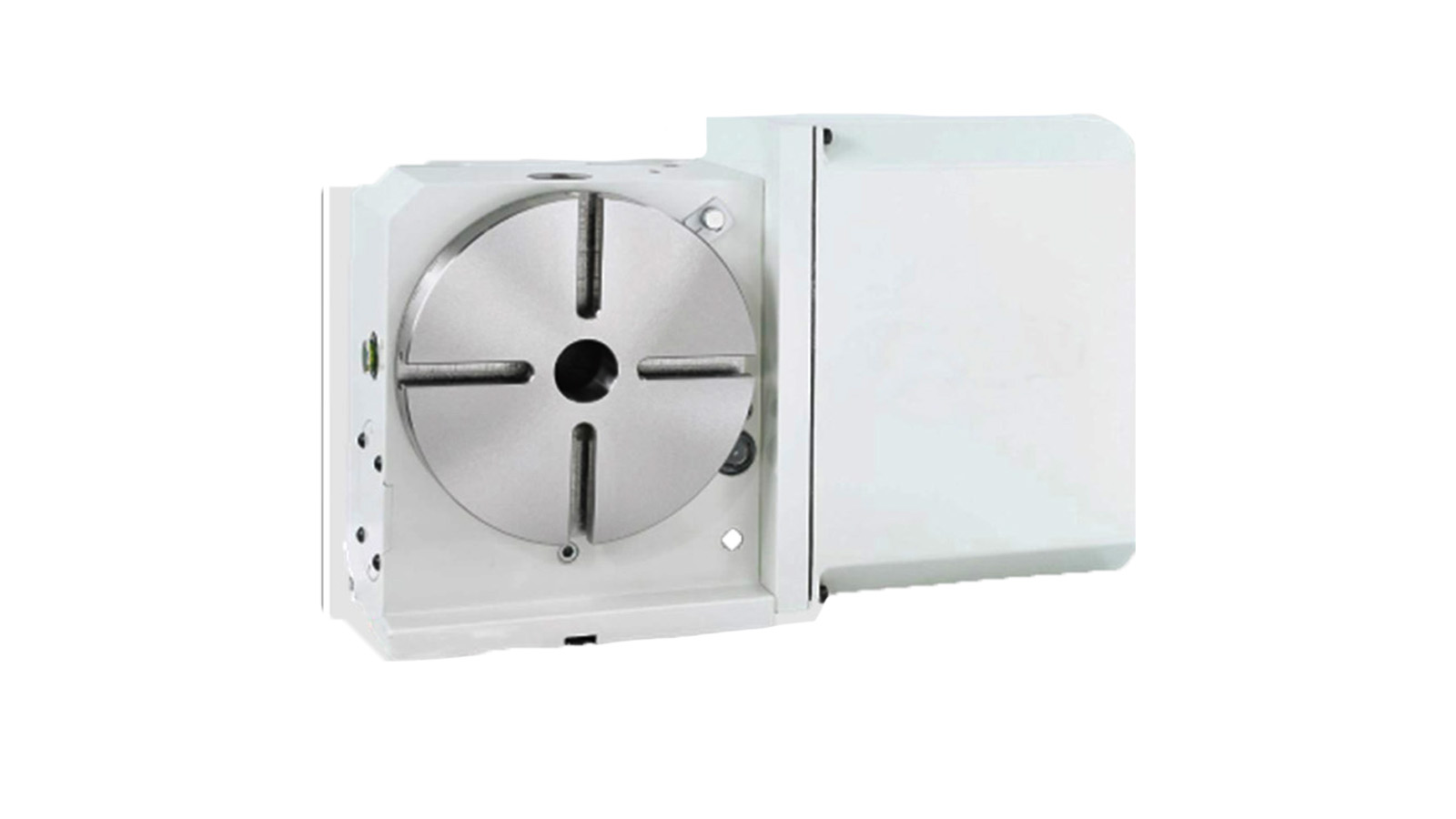

	Поворотный стол (4-я ось) Добавляет ось «А», обработка сразу по 4-м координатам

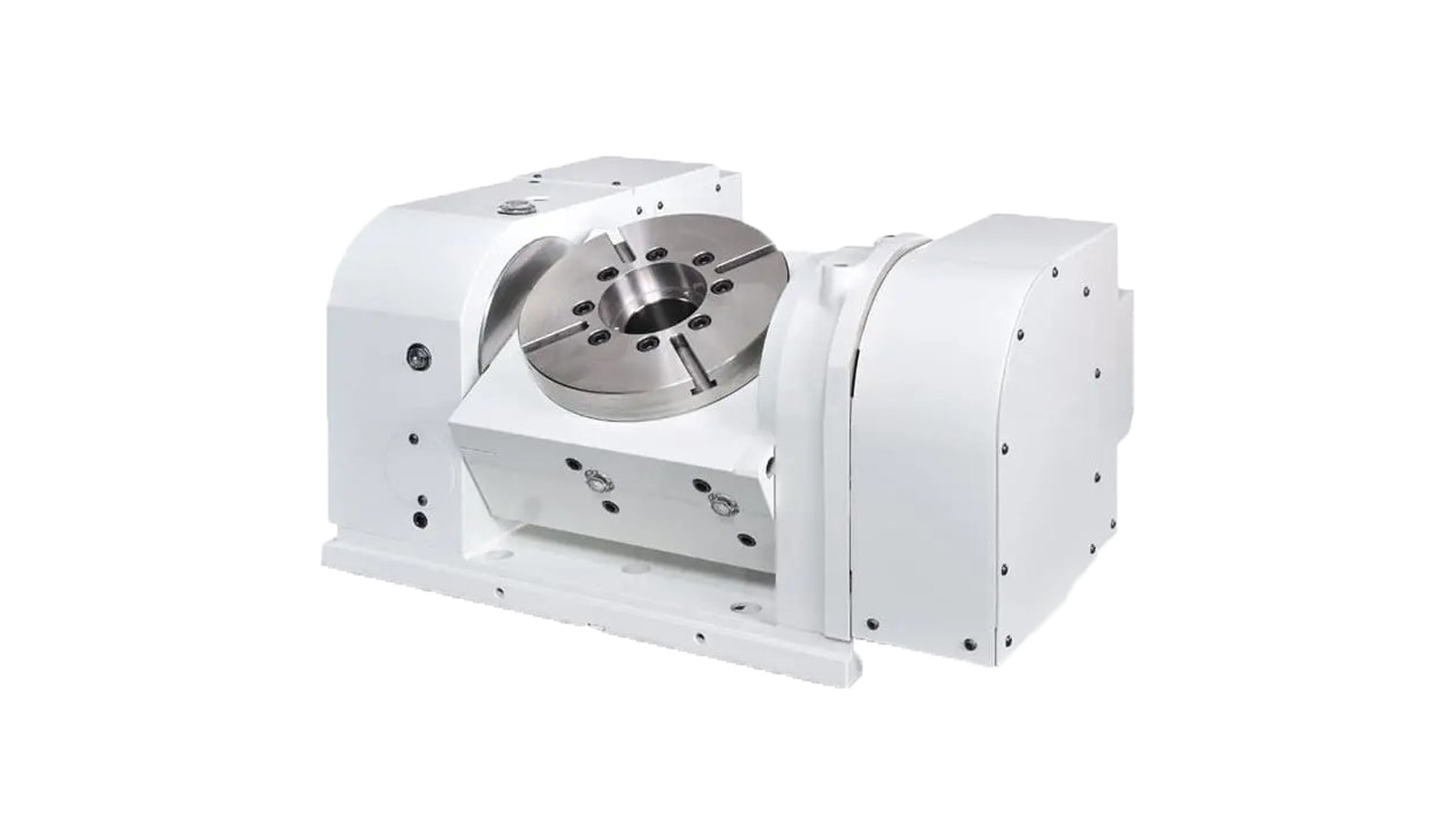

	Наклонно-поворотный стол Обработка 4+1, максимальное приближение к 5-ти осевой обработке

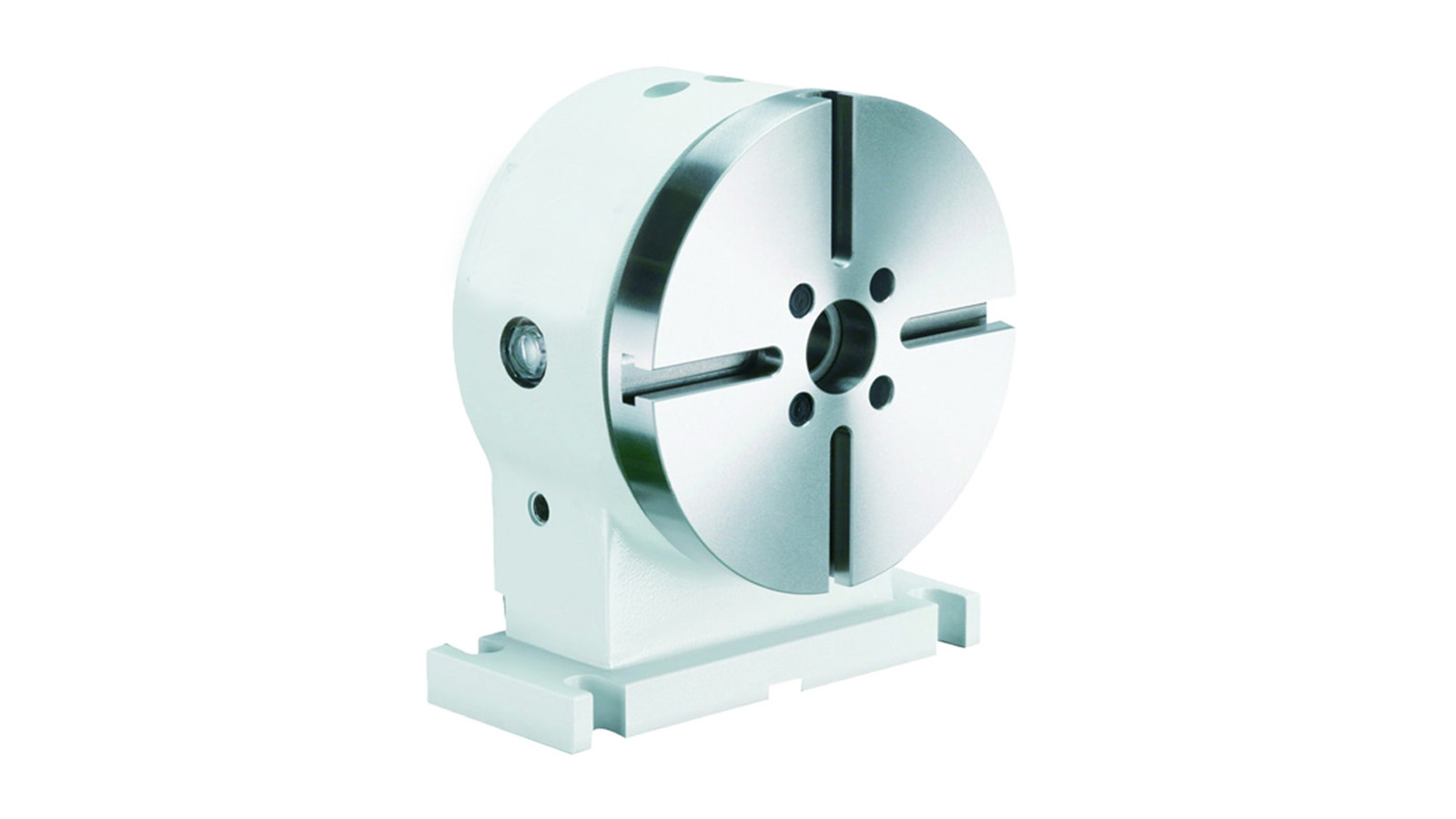

	Задняя бабка дискового типа Оснащена гидравлическим тормозом, повторяет движение 4-ой оси
	Механическая задняя бабка Фиксация заготовки в центрах

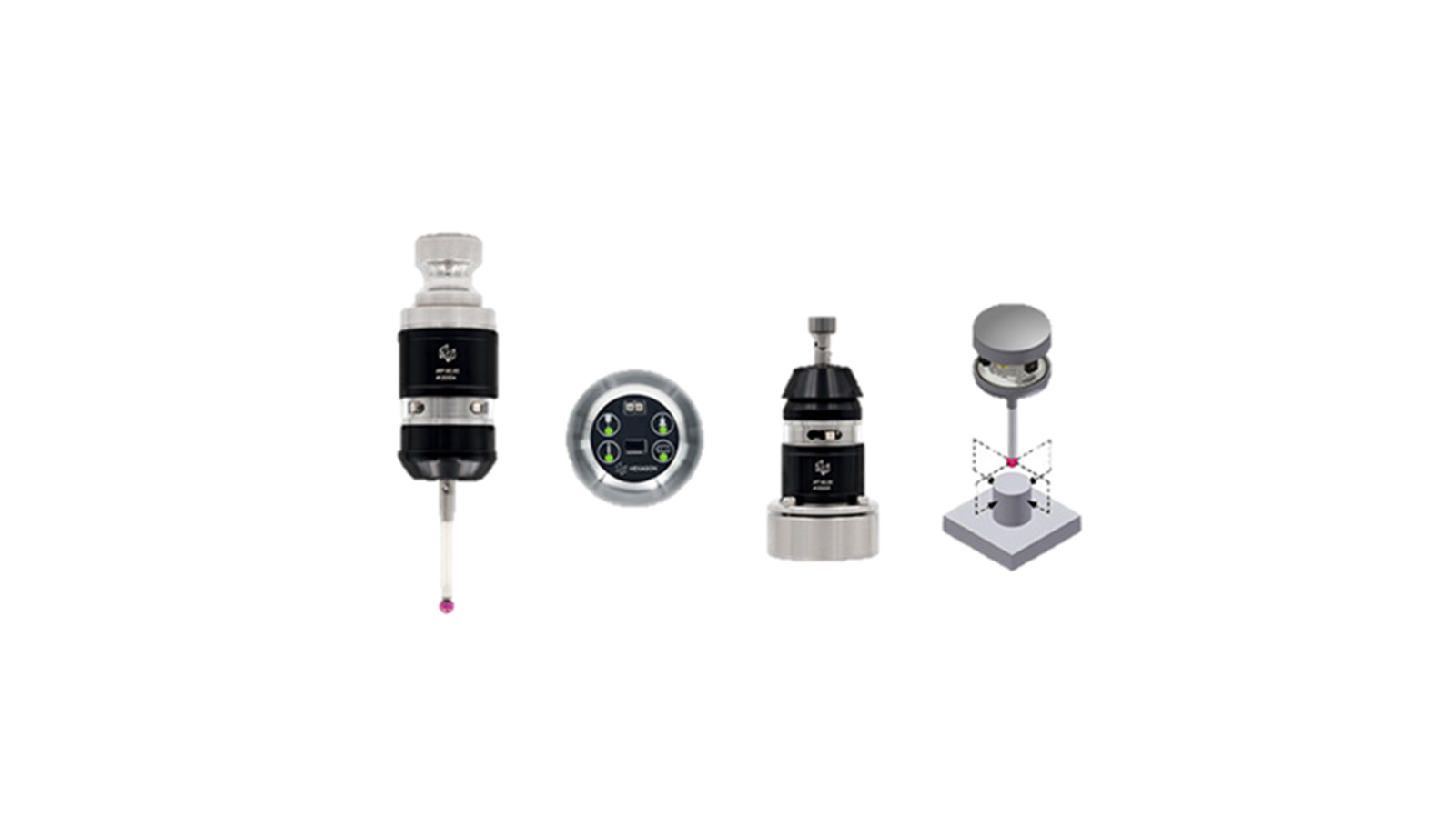

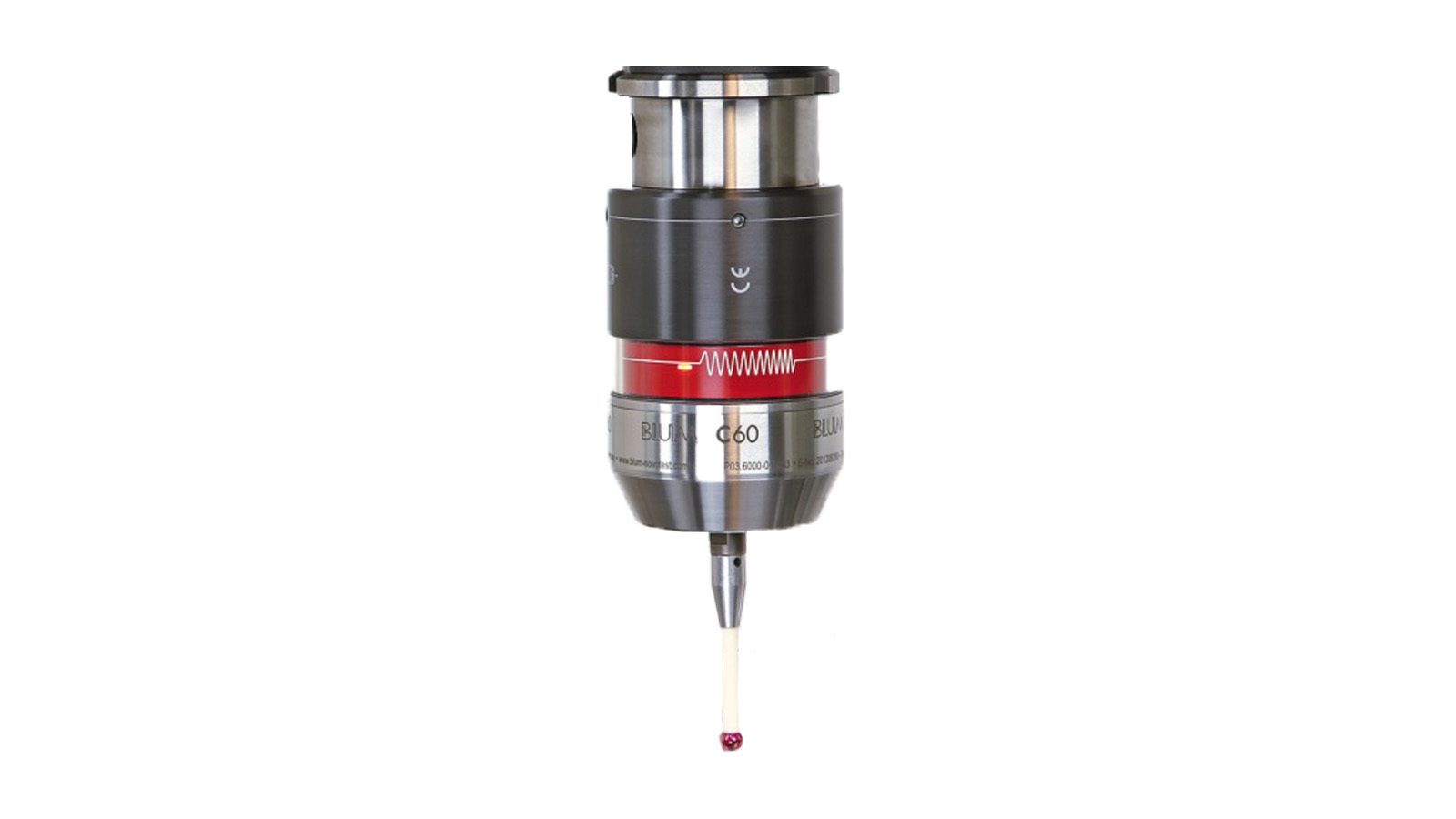

	Система измерения детали BLUM TC50/TC60 TC50 — инфракрасная передача сигнала ТС60 — радио
	Система измерения инструмент/деталь Контроль и измерение детали, и режущего инструмента

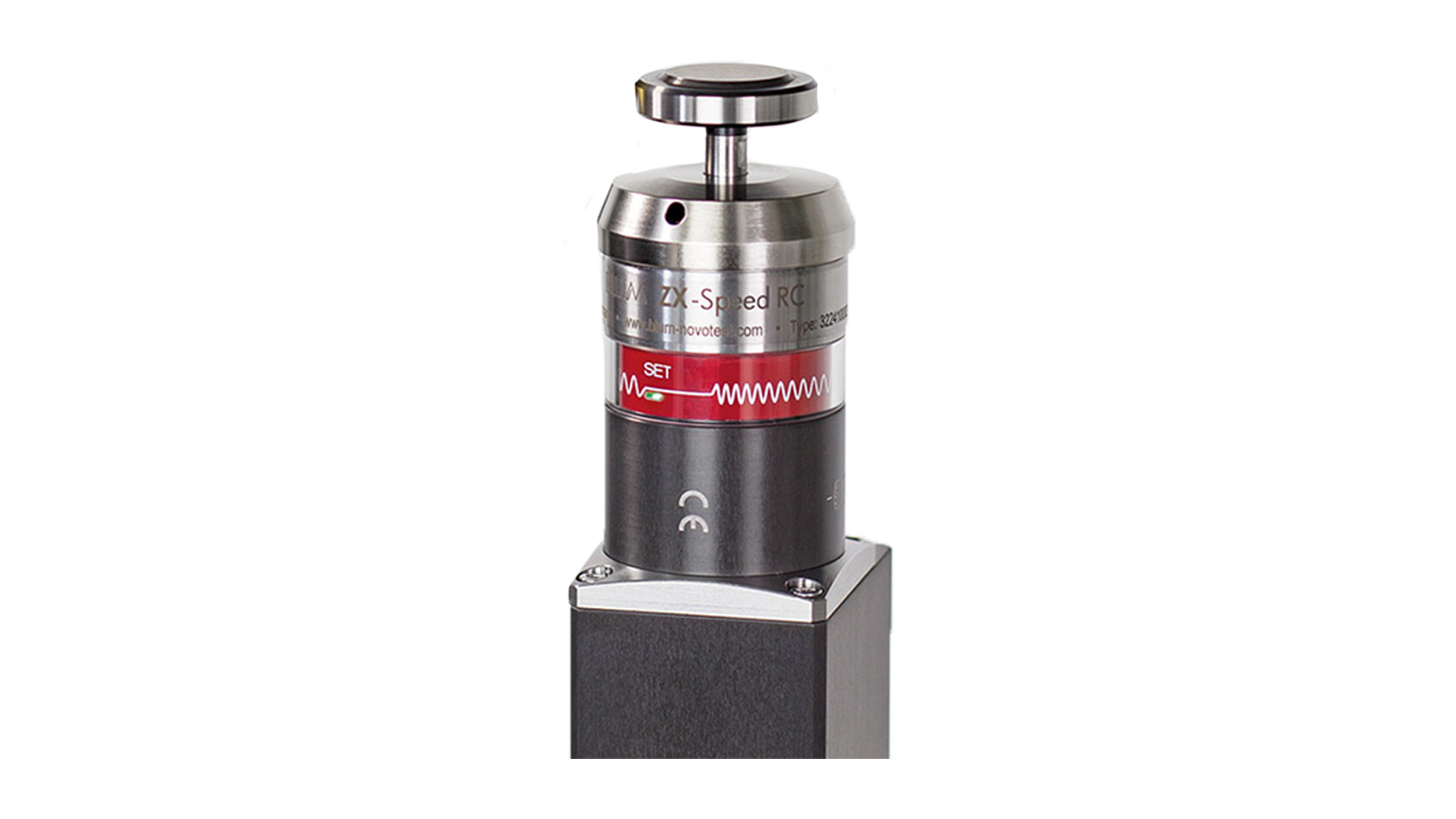

	Система измерения инструмента BLUM Z-Nano/ZX-Speed/ZX-Speed IR Z-Nano — для контроля поломки и измерения длины ZX-Speed — для контроля поломки и измерения по длине и радиусу ZX-Speed IR — как и ZX-Speed но передача сигнала инфракрасная

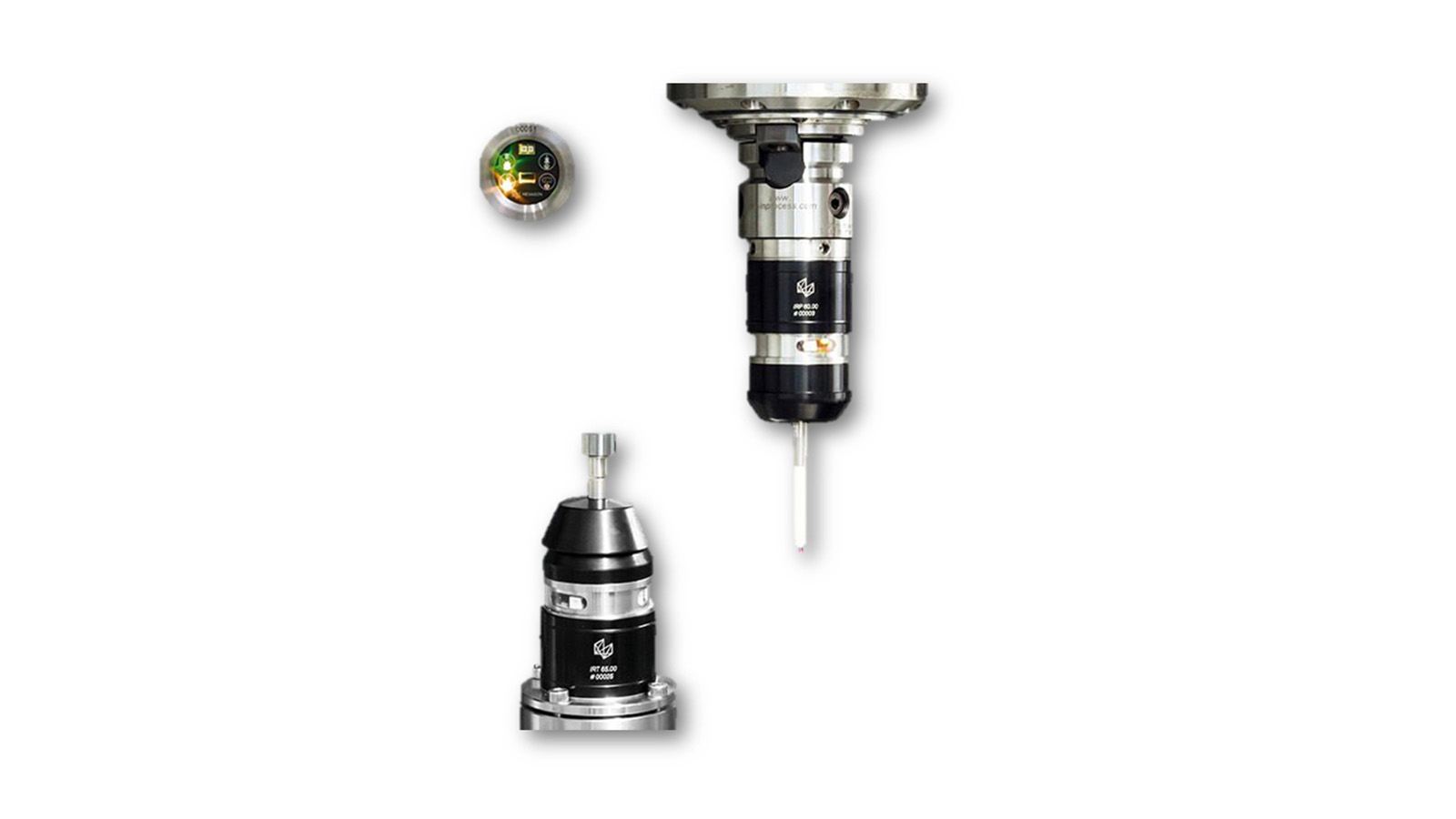

	Система измерения Hexagon Комплект измерительной системы инструмента и детали

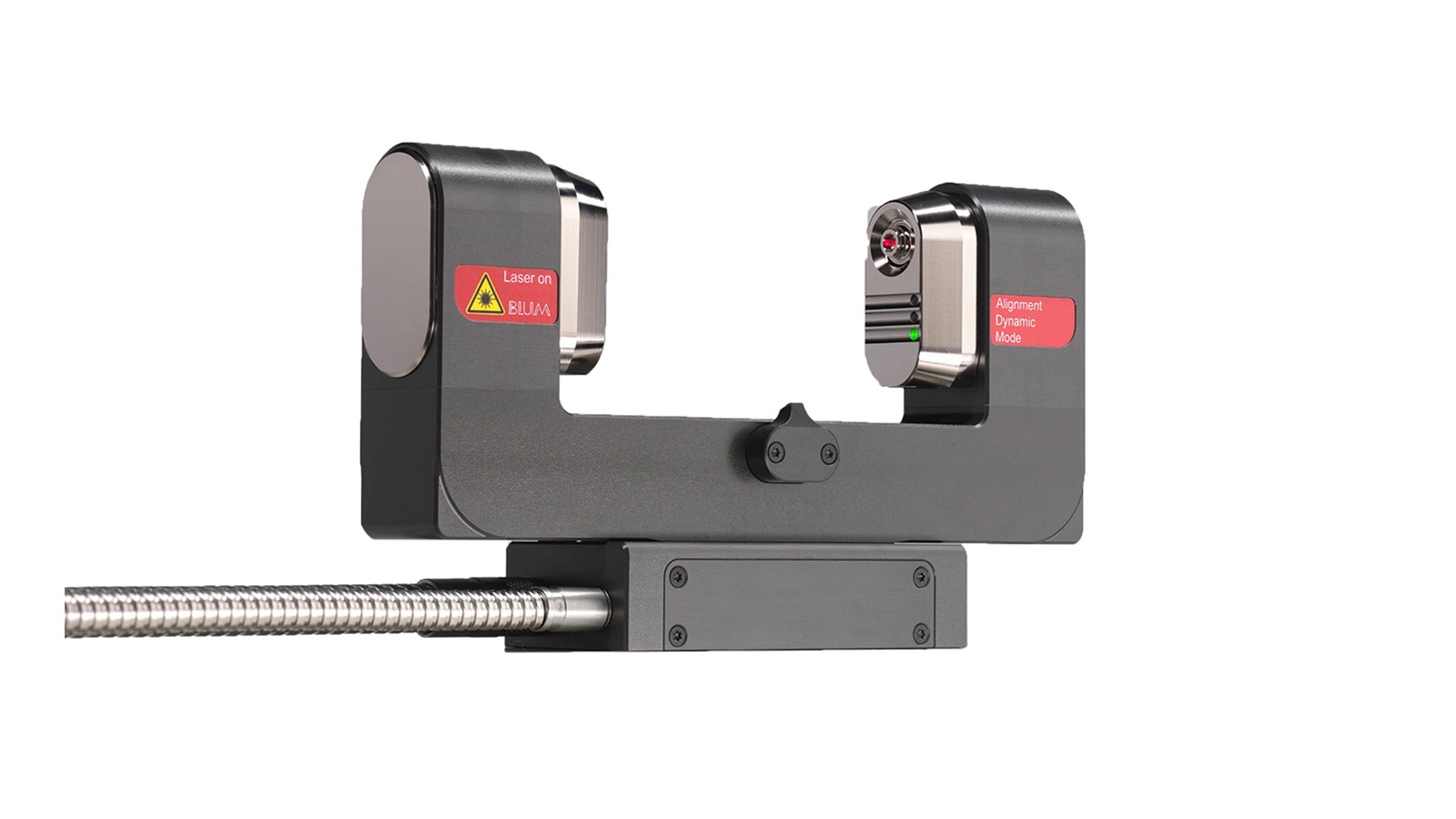

	BLUM LC50 Лазерная система измерения инструмента

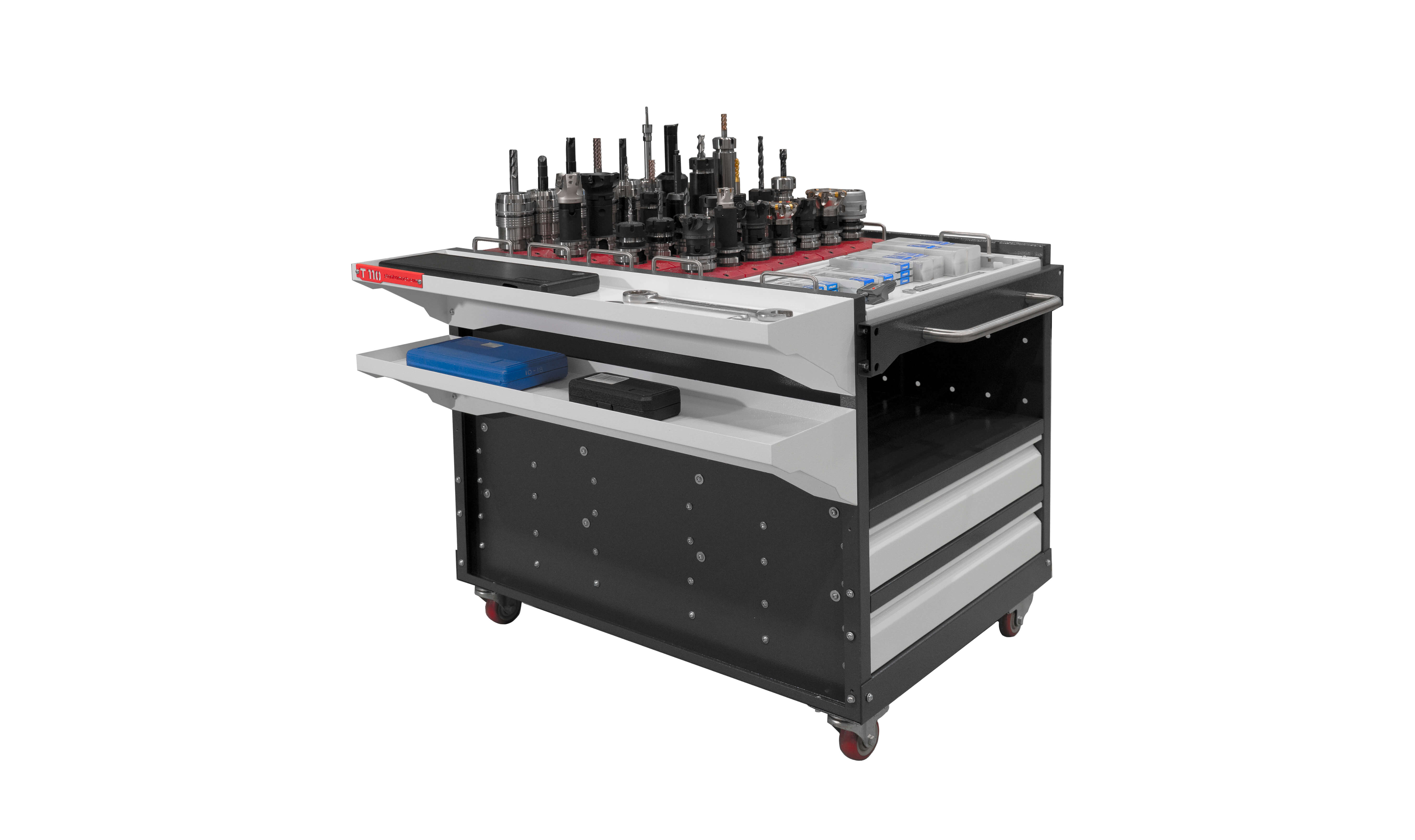

	Инструментальные тумбы Многофункциональные станочные тележки для хранения инструмента
