Производитель: Россия
Вертикальный обрабатывающий центр повышенной жесткости с большим рабочим столом, угловой фрезерной головой, удобной зоной погрузки и разгрузки заготовок, пластинчатым стружкосборником и современной системой управления. Богатая Комплект поставки станка. Траверса перемещается по направляющим, расположенным на массивных стенах станка. Конструкция имеет отличные динамические характеристики перемещения рабочих осей, что придает процессу обработки высокую точность позиционирования и повторяемость. **Производится под заказ.**
Ниже представлены примеры изготавливаемых на станке изделий.

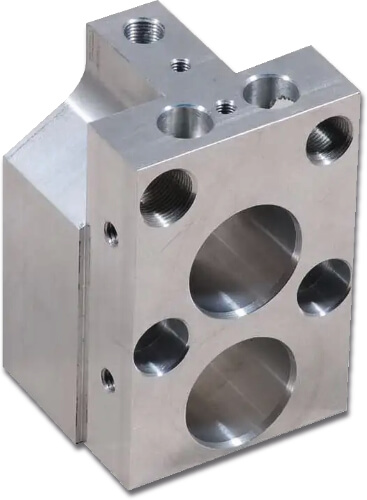

 | Блок Машиностроение |

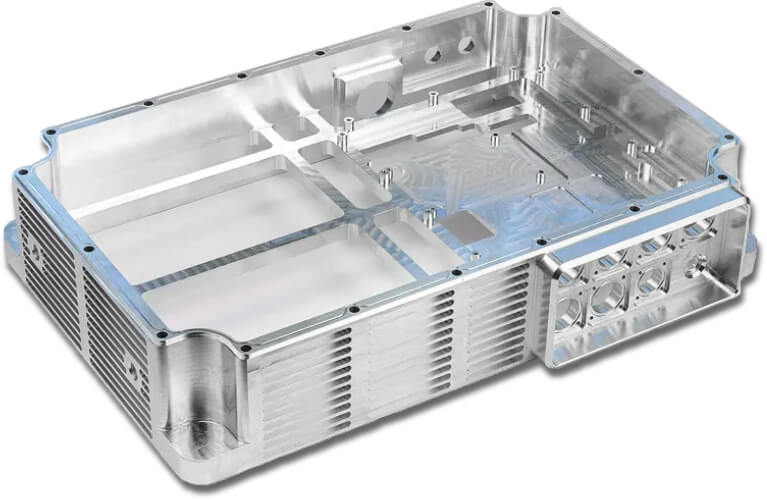

 | Корпус Приборостроение |

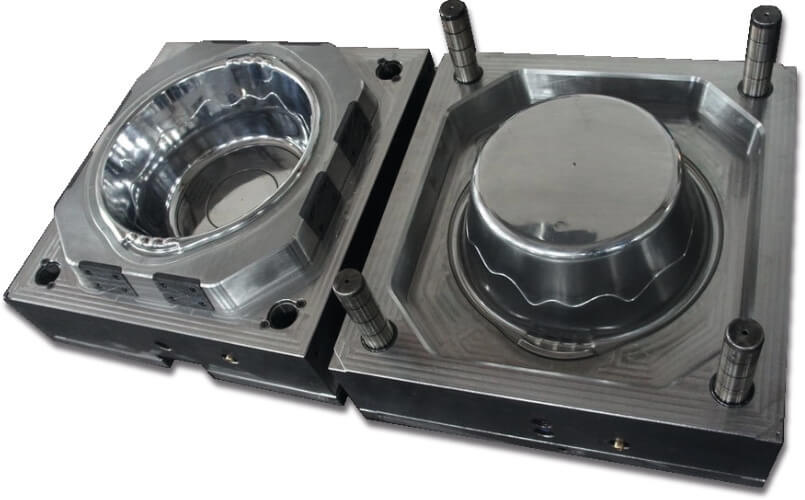

 | Пресс-форма Литейное производство |

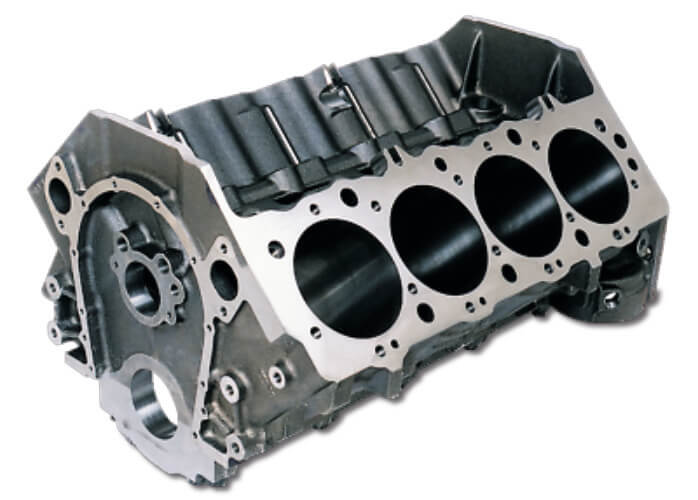

 | Блок цилиндров Двигателестроение |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ станка
| Характеристика | Значение |
|---|---|
| Рабочий стол, мм | 2500х6000 |
| Максимальная нагрузка на стол, кг/кв.м | 7000 |
| Расстояние от торца шпинделя до поверхности рабочего стола, мм | 300—1300 |
| Класс точности станка | Н |
| Расстояние между опорами, мм | 3200 |
| Расстояние от моста до повехности стола, мм | 2000 |
| Рабочий стол (ось С) | |
| Оси | |
| X/Y/Z, Перемещение, мм | 6000/2500/1000 |
| А/С, Перемещение, град. | +/-105 // +/-360 |
| X/Y/Z, Тип направляющих | Качения / Качения / Скольжения |
| X/Y/Z, Скорость быстрых перемещений, м/мин. | 16 |
| Скорость рабочей подачи, мм/мин. | 1—10000 |
| Наклонный шпиндель (Ось А) | |
| Шпиндельная бабка | |
| Мощность электродвигателя шпинделя, кВт | 75/60 |
| Максимальный крутящий момент на шпинделе, 30 минут/продолжительно, Н·м | 240/200 |
| Частота вращения шпинделя, об/мин. | до 12000 |
| Хвостовик инструмента | HSK A100 |
| Тип магазина | Манипулятор |
| Емкость магазина инструмента, шт. | 32/40/60 |
| Время смены инструмента на 1 позицию/полная, сек | 2.5/4.5 |
| Тип разгрузки шпиндельной бабки | Гидроцилиндр |
| Охлаждение шпинделя | Масляный чиллер |
| Расточная планшайба | |
| Прочее | |
| Система ЧПУ | СМК |
| Система измерения инструмента | Опция |
| Система измерения детали | Опция |
| Тип стружкосборника | Ленточный и шнековые |
| Требуемое давление воздуха, МПа | 0.6 |
| Габаритные размеры (ДхШхВ), мм | 9600х5800х5200 |
| Масса товара нетто, кг | 53000 |
| Масса брутто, кг | 54000 |
| Состояние для транспортировки | В разобранном виде |
| Примечание | Габаритные размеры указаны без открытых дверей и приставного оборудования |
Комплект поставки станка
- Масляный холодильник шпинделя
- Транспортер ленточный для удаления стружки
- Ограждение зоны оператора
- Рабочее освещение и лампа индикации состояния станка
- Автоматическая система смазки
- Гидростанция
- Гидроразгрузка
- Пистолет для обдува воздухом готовых деталей
- Система подачи СОЖ в зону резания
- Электрошкаф с теплообменником
- Инструмент для обслуживания станка в ящике
- Пистолет СОЖ
- Руководство оператора и документация по обслуживанию станка
Дополнительные опции

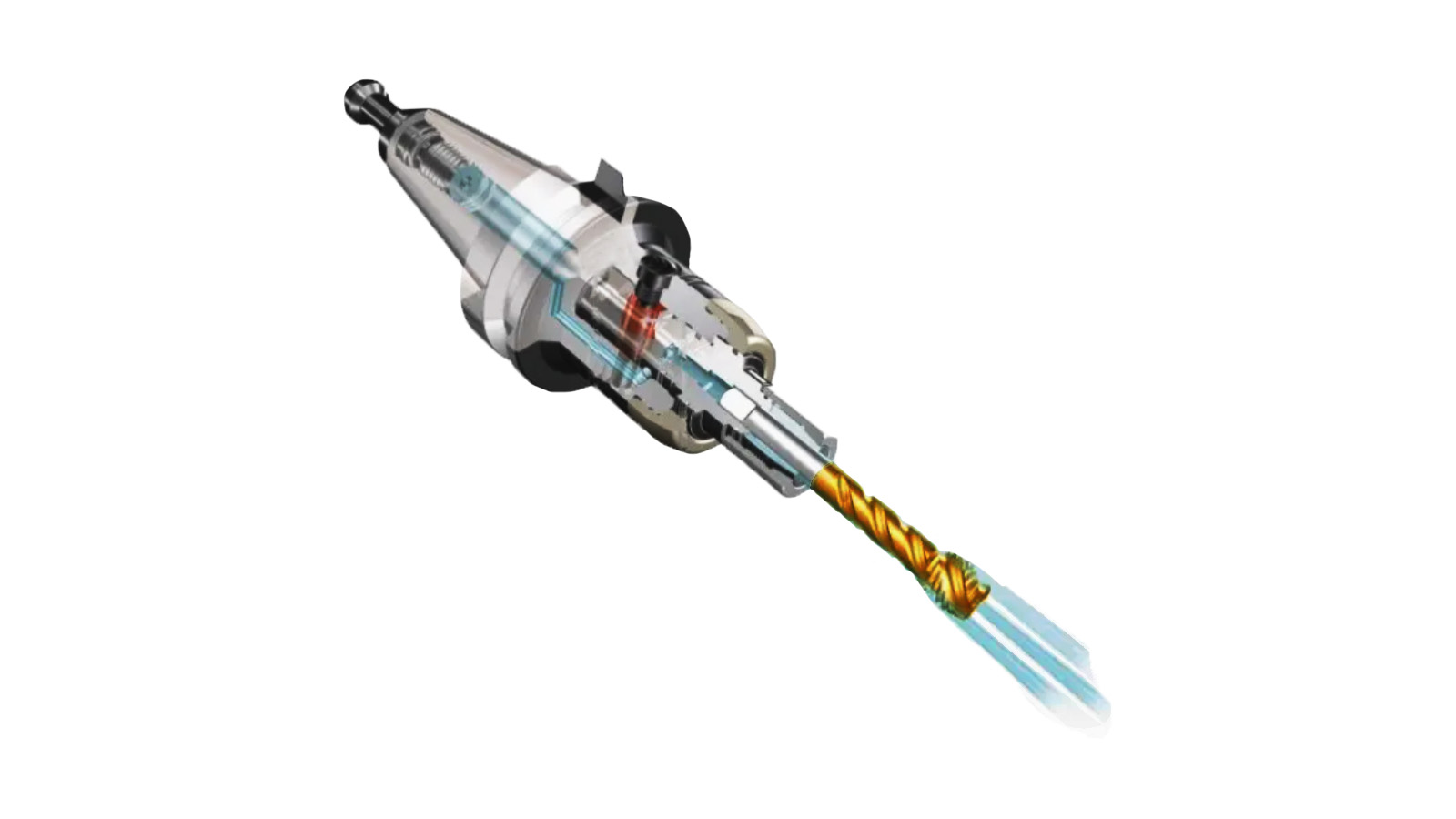

 | Подача СОЖ через шпиндель до 30 бар Производительное сверление глубоких отверстий (более 5-ти диаметров) |

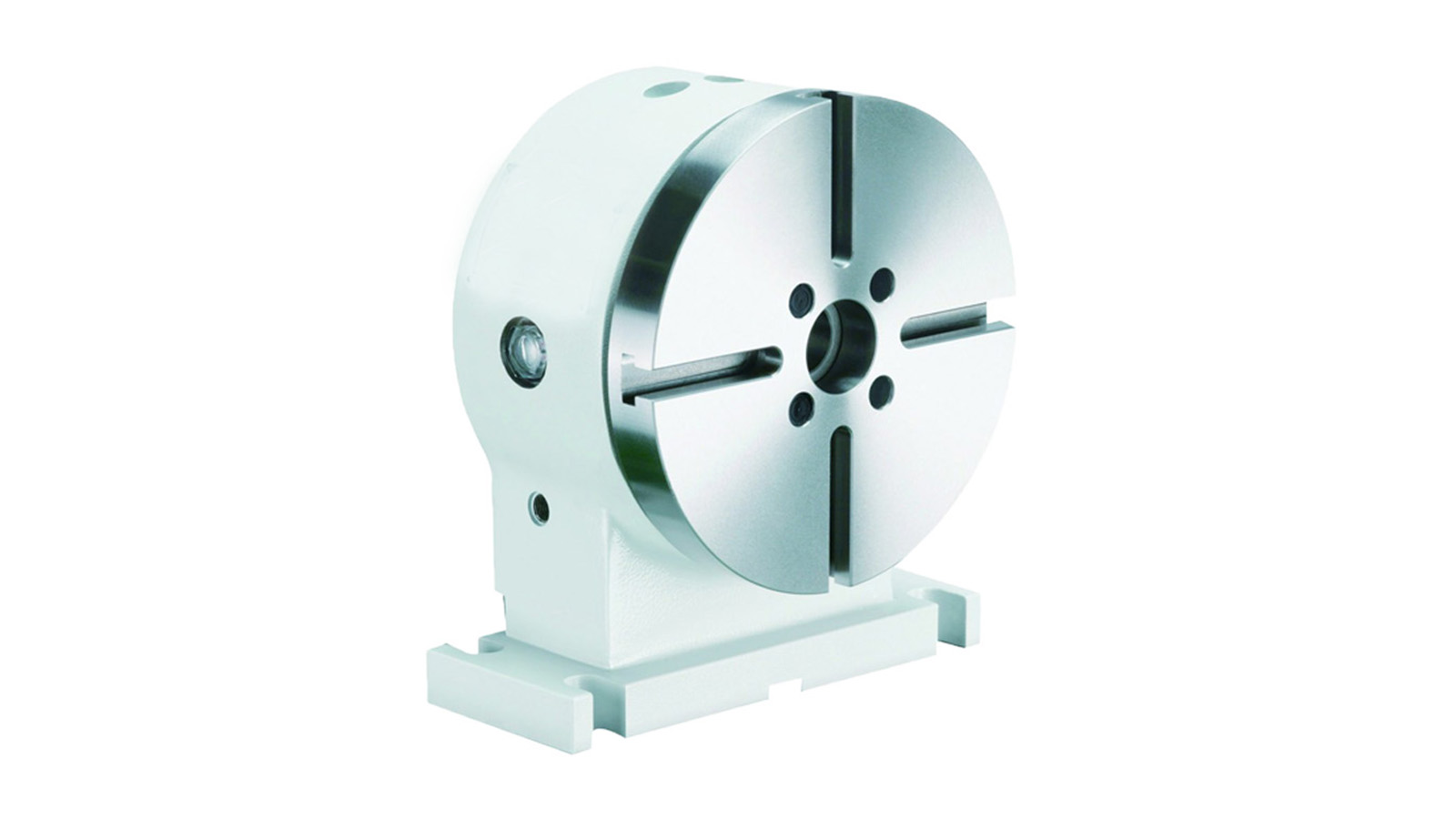

 | Поворотный стол (4-я ось) Добавляет ось «А», обработка сразу по 4-м координатам |

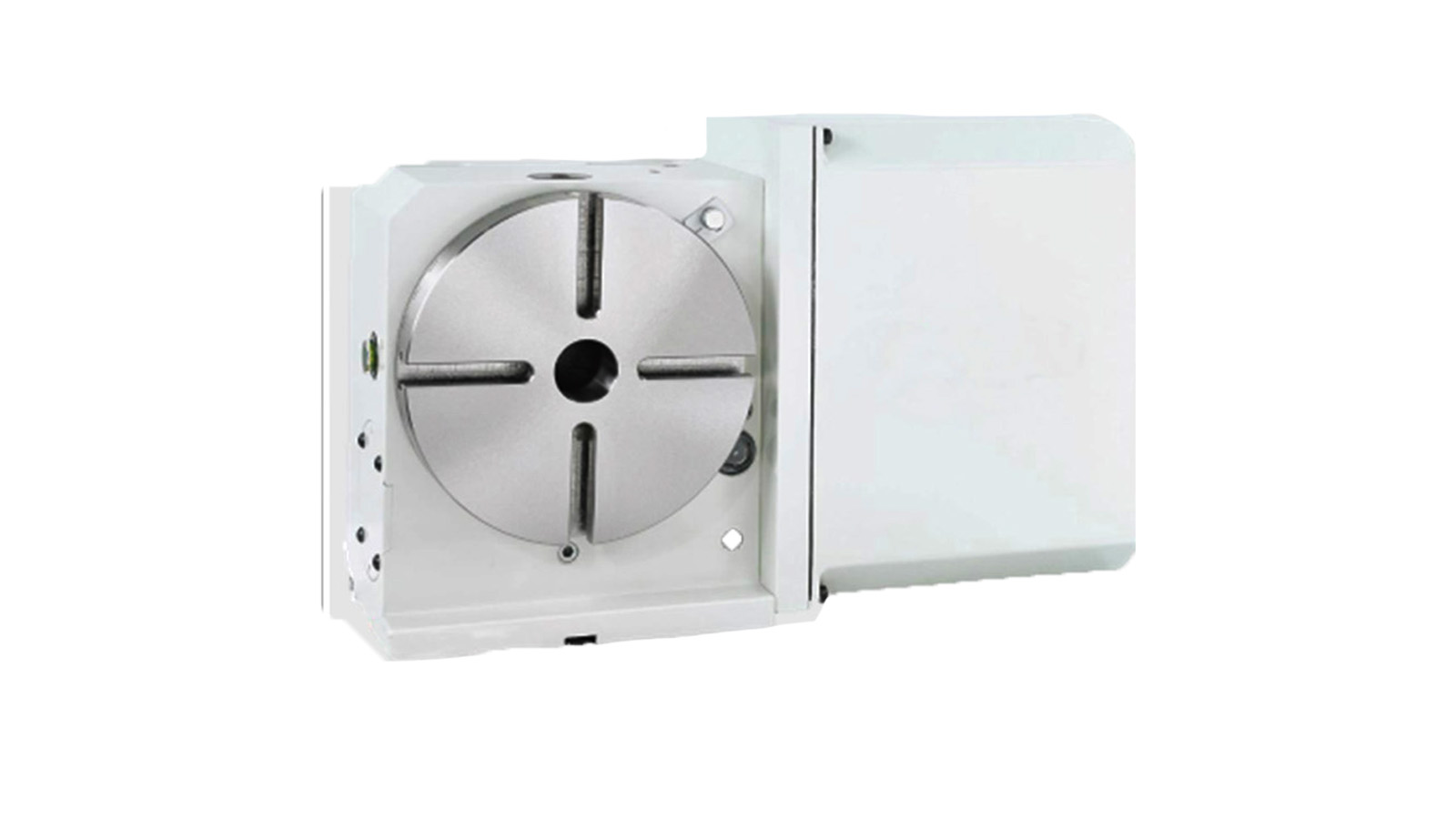

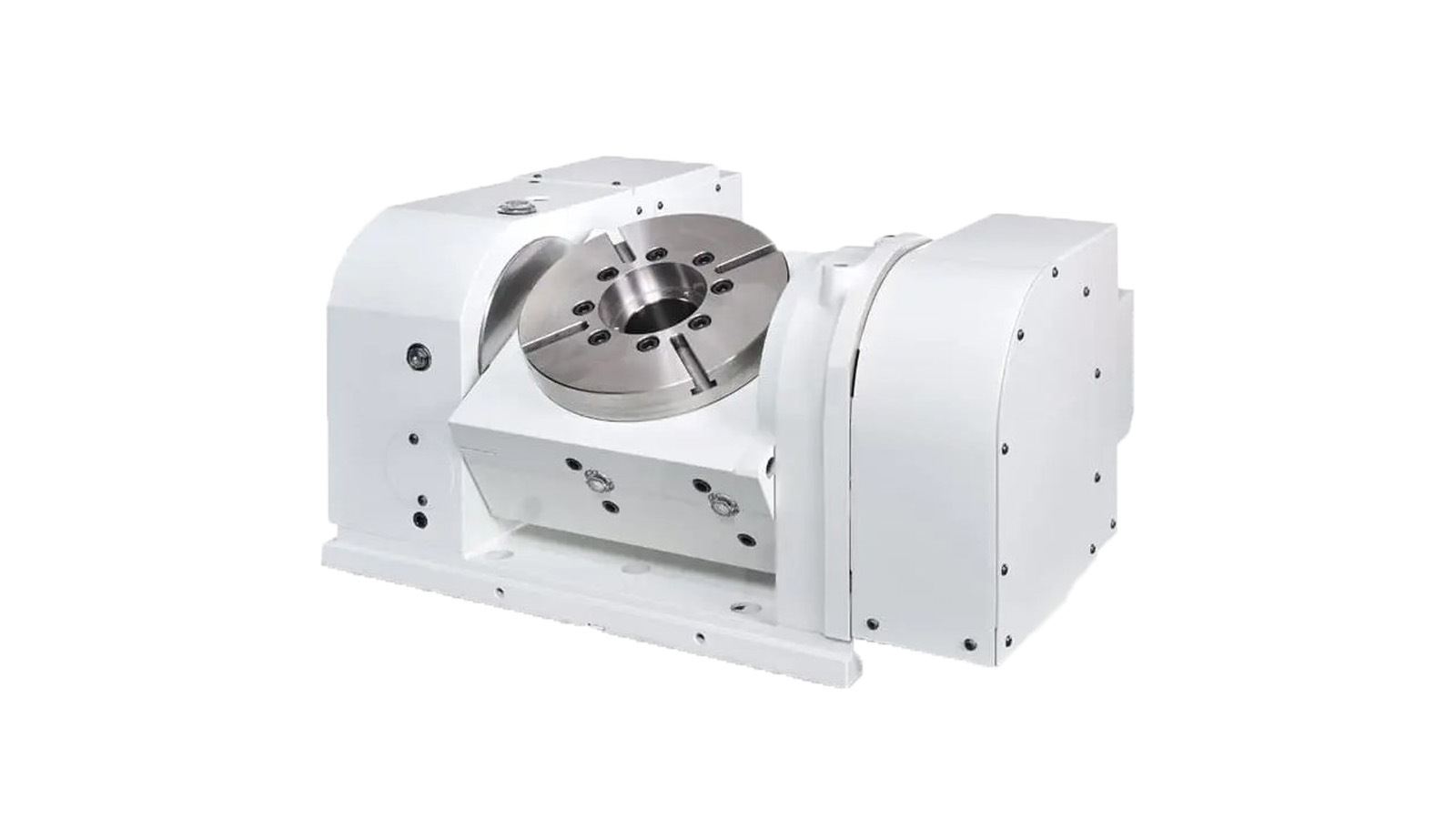

 | Наклонно-поворотный стол Обработка 4+1, максимальное приближение к 5-ти осевой обработке |
 | Задняя бабка дискового типа Оснащена гидравлическим тормозом, повторяет движение 4-ой оси |

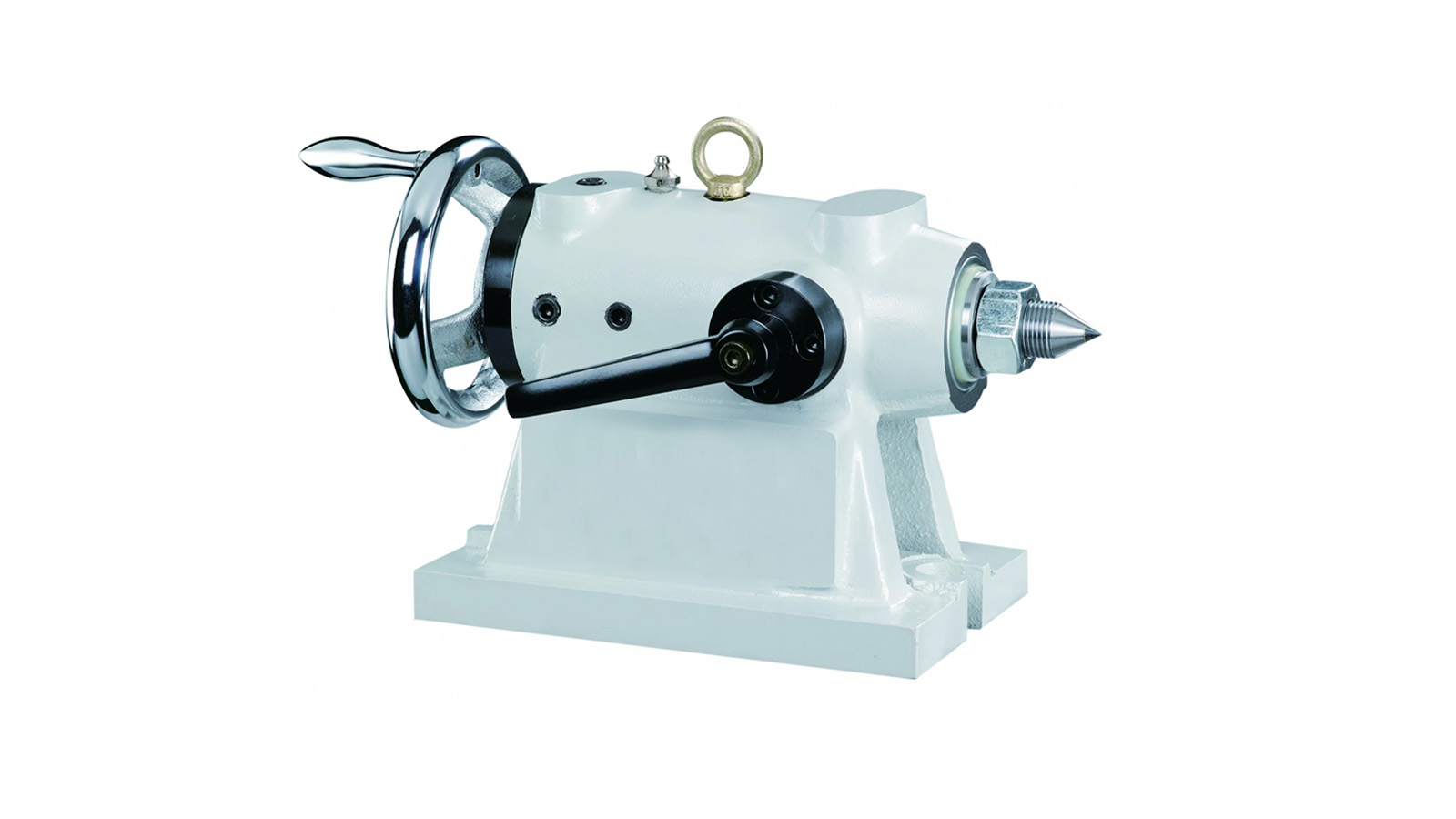

 | Механическая задняя бабка Фиксация заготовки в центрах |
 | Система измерения инструмент/деталь Контроль и измерение детали, и режущего инструмента |

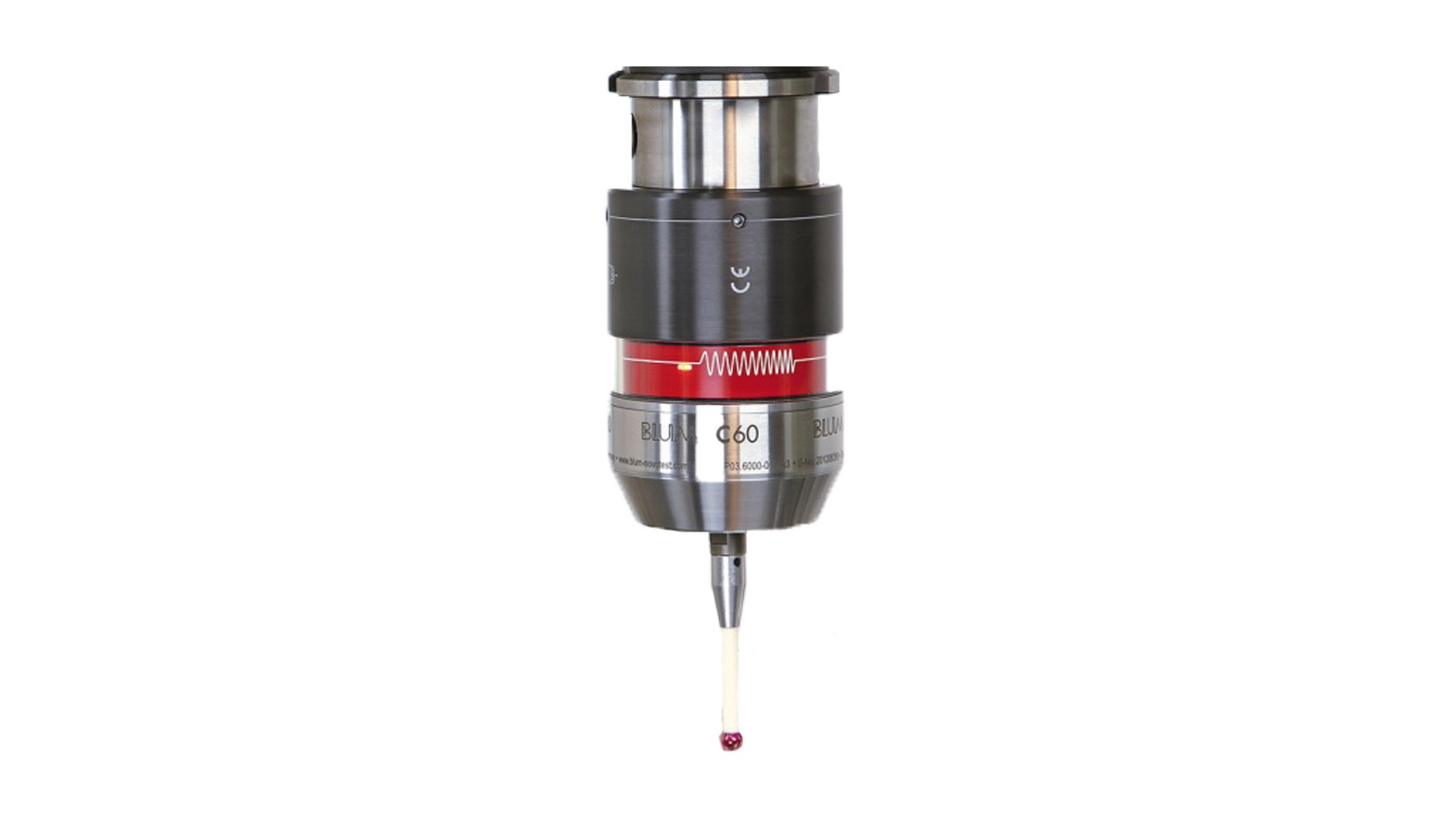

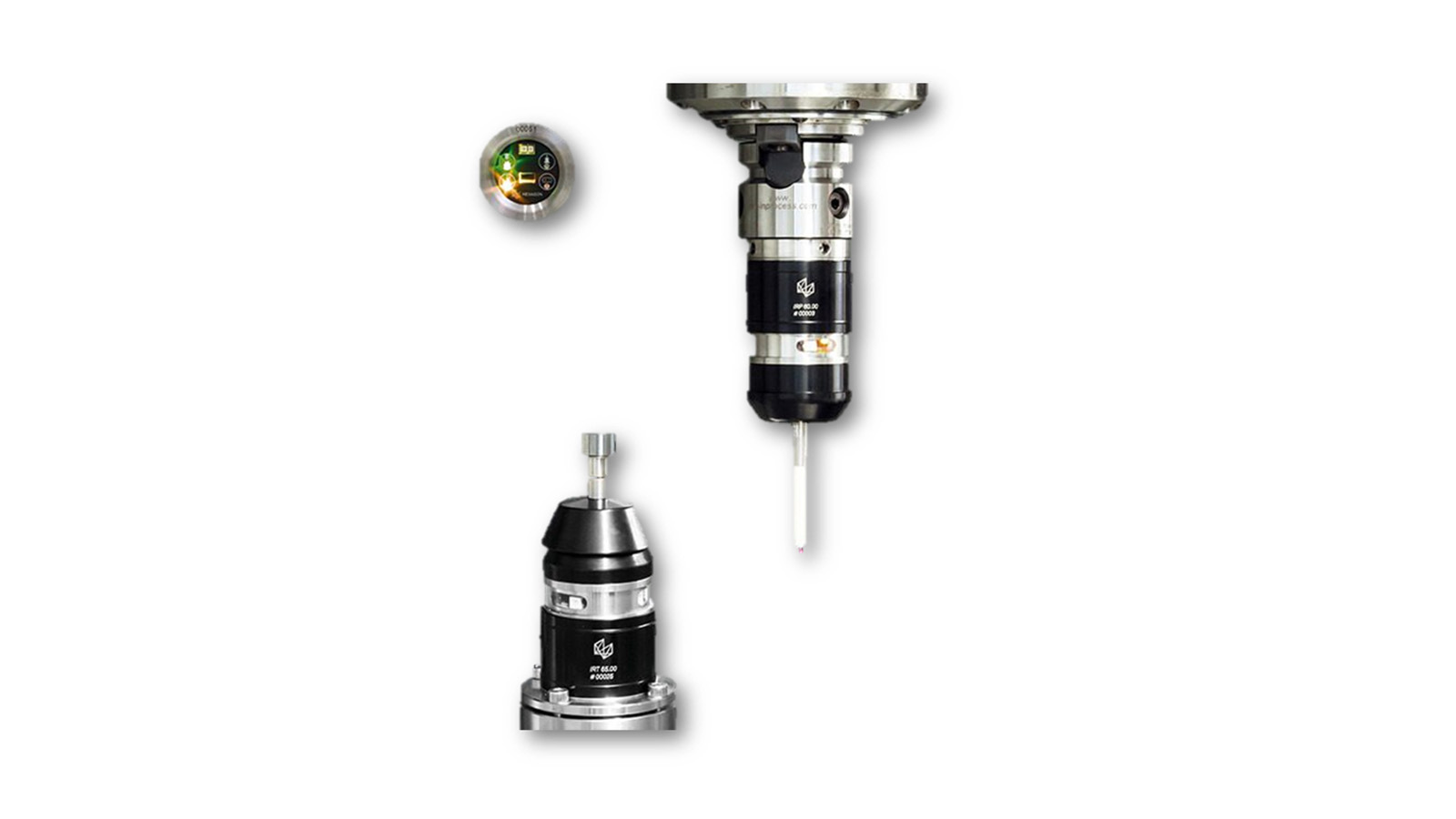

 | Система измерения детали BLUM TC50/TC60 TC50 — инфракрасная передача сигнала ТС60 — радио |

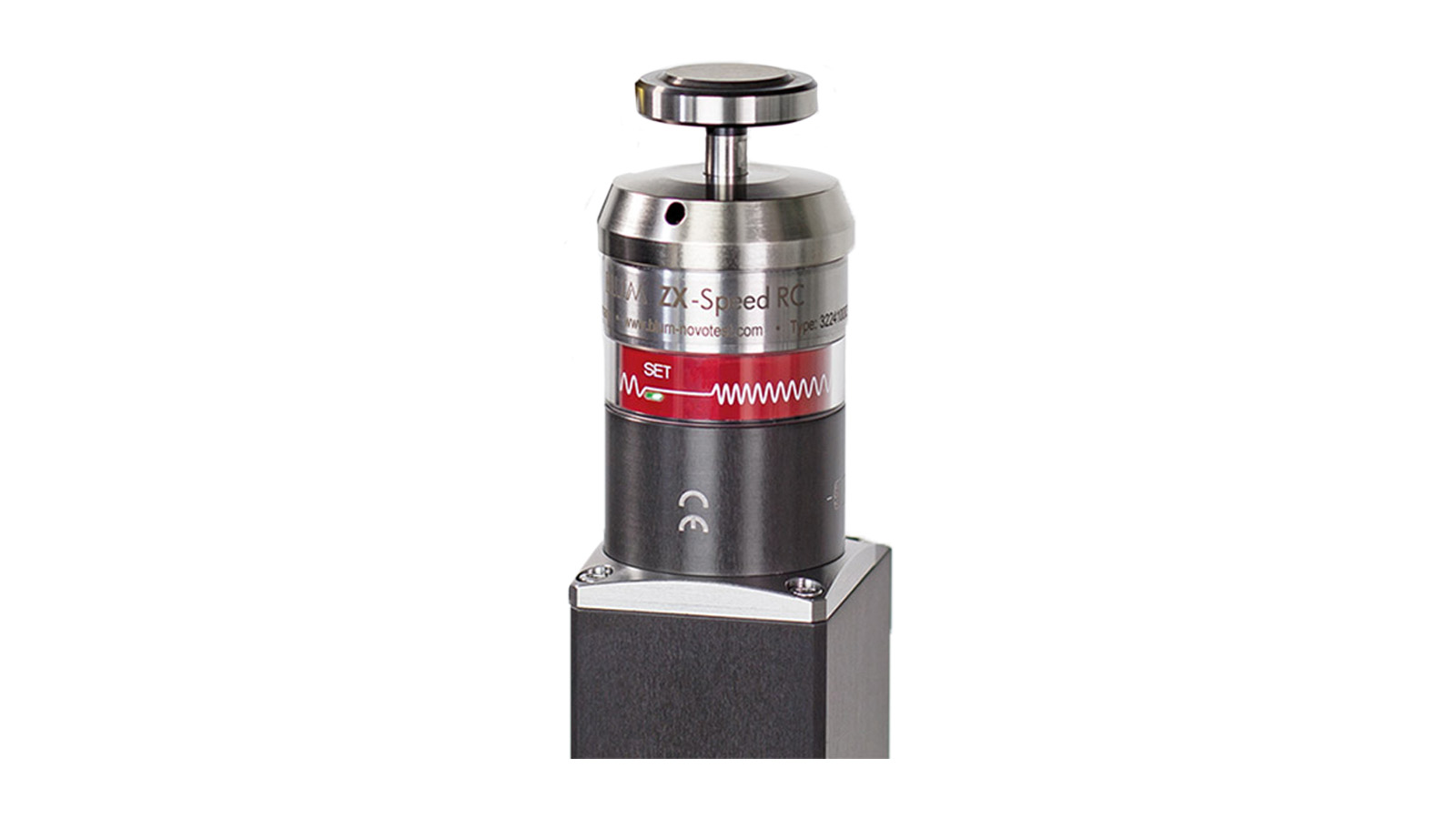

 | Система измерения инструмента BLUM Z-Nano/ZX-Speed/ZX-Speed IR Z-Nano — для контроля поломки и измерения длины ZX-Speed — для контроля поломки и измерения по длине и радиусу ZX-Speed IR — как и ZX-Speed но передача сигнала инфракрасная |

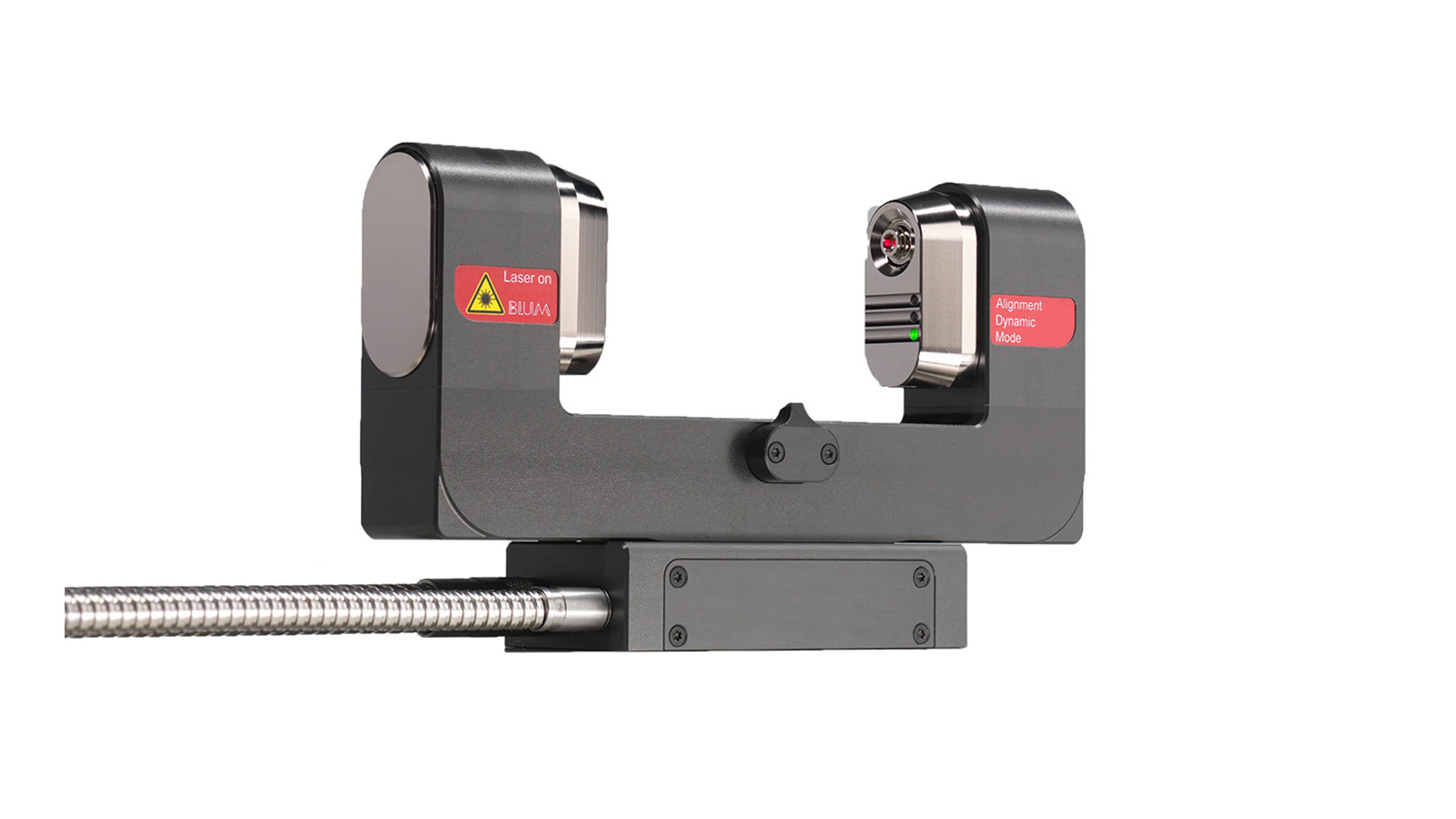

 | BLUM LC50 Лазерная система измерения инструмента |

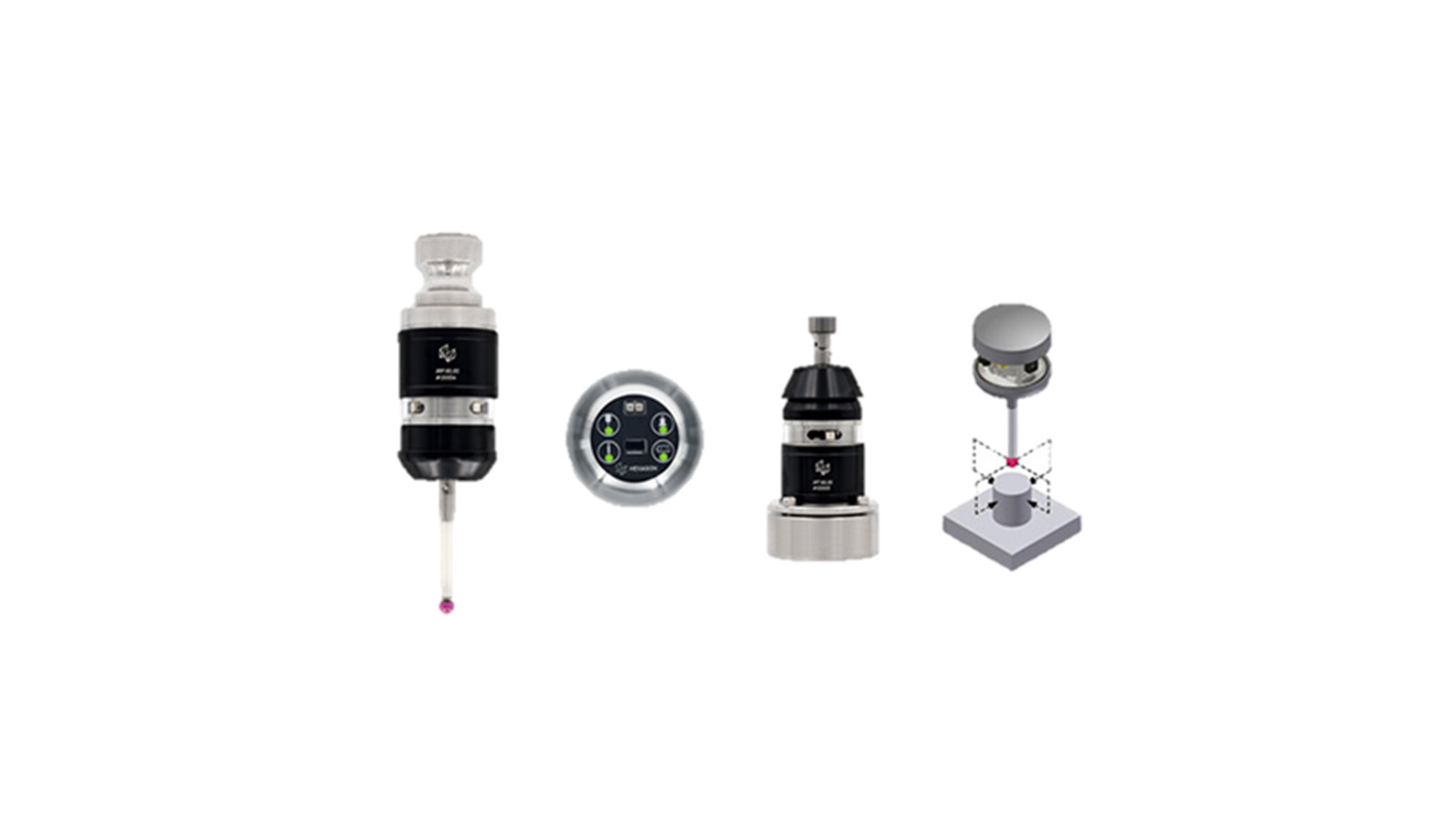

 | Система измерения Hexagon Комплект измерительной системы инструмента и детали |

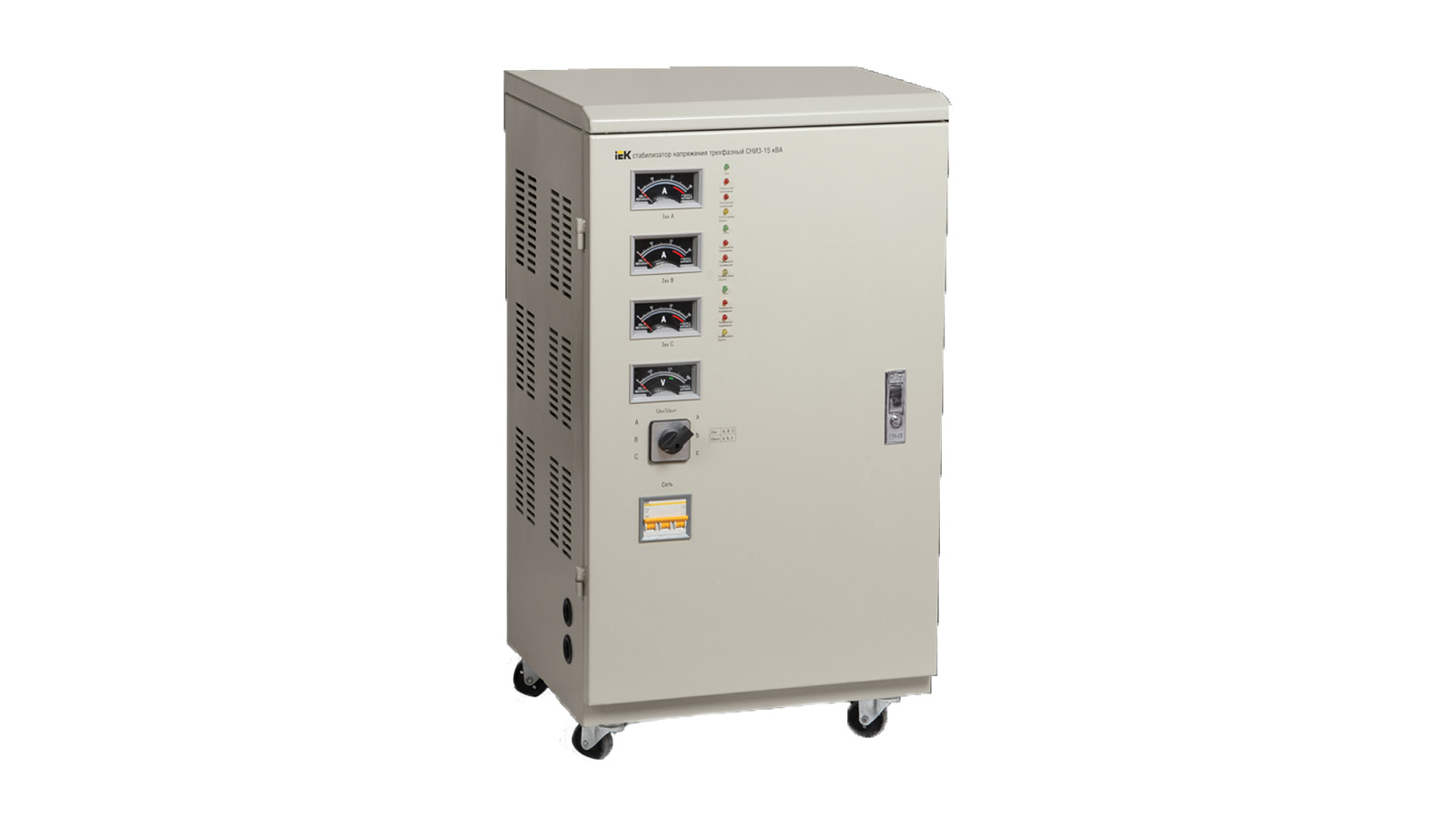

 | Трехфазный стабилизатор напряжения Защита электрооборудование станка от поломок, позволяет не прерывать производственный процесс |

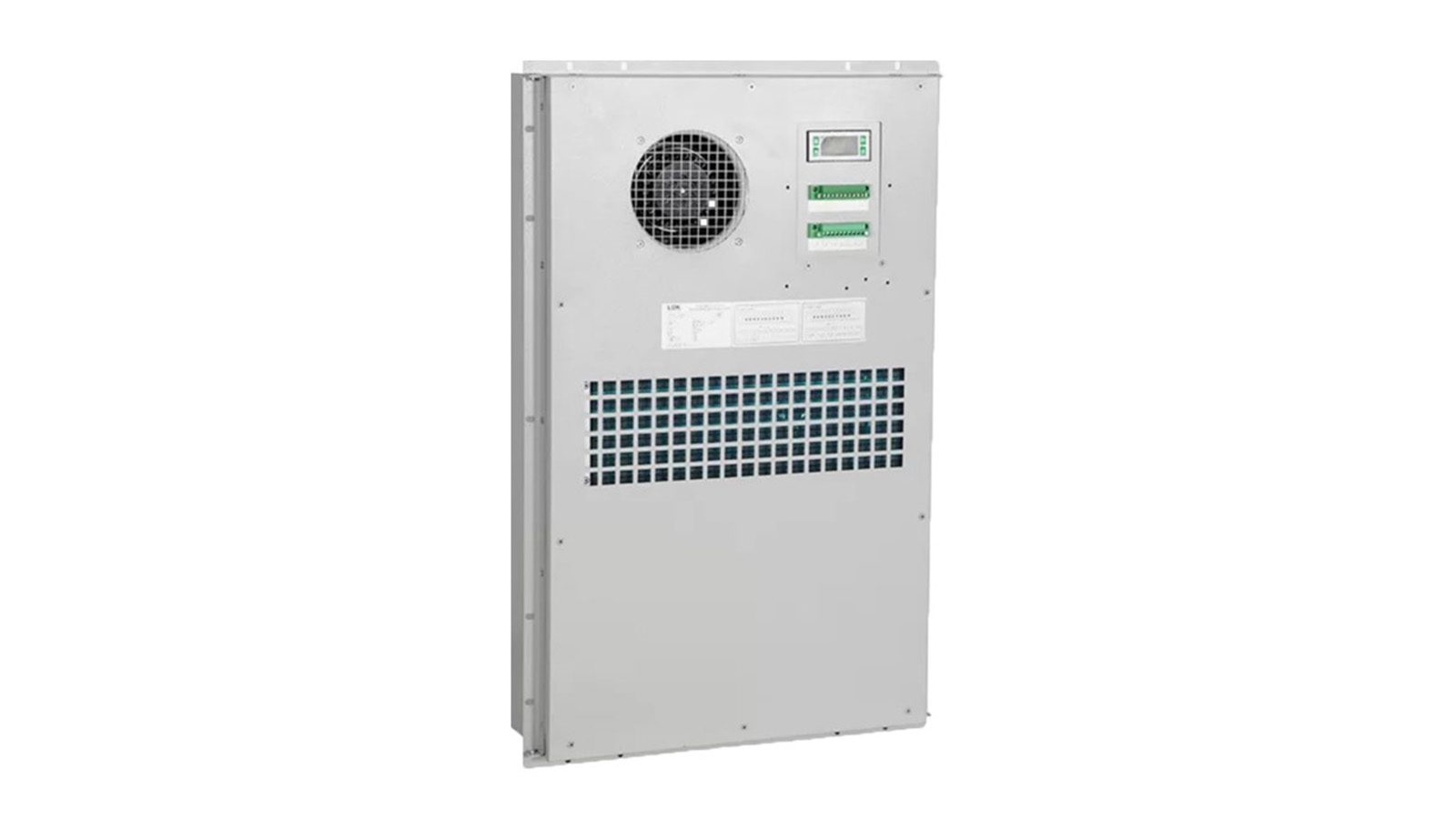

 | Кондиционер электрошкафа Предназначен для эффективного отвода избыточного тепла из электрических шкафов ЧПУ станков, с целью обеспечения оптимальной температуры |
 | Система аспирации масляного тумана Очистка воздуха от масляного тумана, паров СОЖ и дымов, образующихся при работе станков |

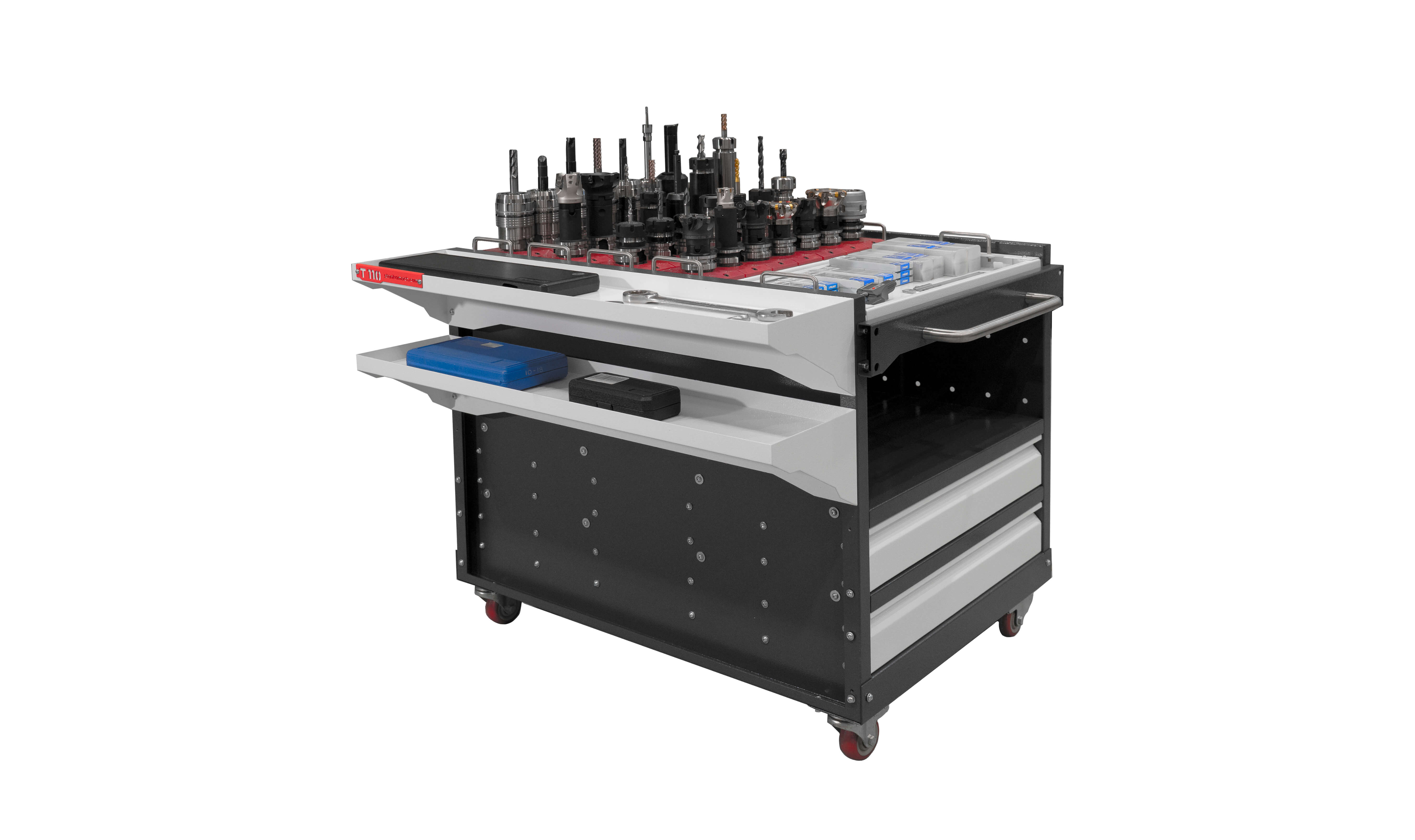

 | Инструментальные тумбы Многофункциональные станочные тележки для хранения инструмента |
