Универсальный токарный станок Proma SPF-1000PH с (исп.K)

Новинка
Код товара: 3944
Под заказ

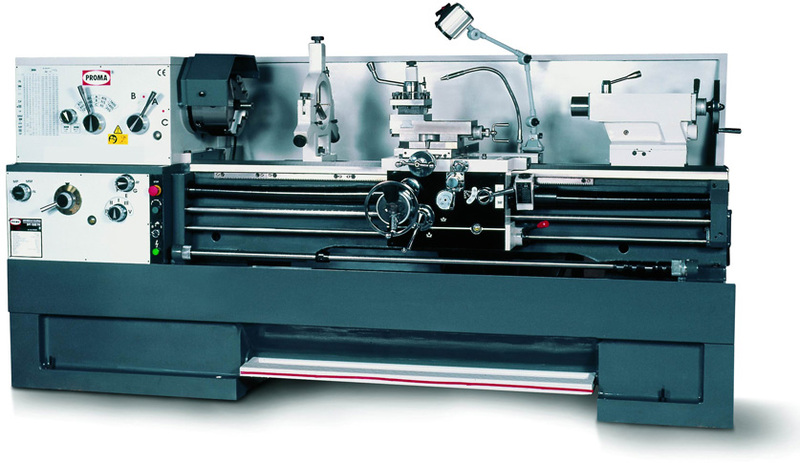

  • Универсальный токарный станок Proma SPF-1000PH с (исп.K), рис.1
5.0 (голосов 333 / просмотров 640)

Артикул: pro25015011

Печать
19.03.2024
Под заказ
2 471 847 РУБ.
Получить предложение
Универсальный токарный станок Proma SPF-1000PH с (исп.K)
  • * Ваше имя:
  • * Email:
  • * Телефон:
Настоящим подтверждаю, что я ознакомлен и согласен с условиями политики конфиденциальности.
8 495 646 13 16
info@dvt-spb.ru
Расчет доставки
Производитель: Proma (Чехия)
Сертификат: Официальный дилер

БЕСПЛАТНАЯ ДОСТАВКА ДО ВАШЕГО АДРЕСА

(Данная акция применима при общей сумме заказа не менее 100тр. Только для Москвы и Санкт-Петербурга, по другим регионам РФ уточняйте у вашего менеджера)

Ø обработки над супортом, мм  275
Ø отв, мм  80
рмц, мм  1000
Напряжение, В  380
Мощность, кВт  5.5
Масса, кг  2634

Преимущества универсального токарного станка Proma SPF-1000PH с (исп.K)

  • Высокое качество исполнения
  • Надежность и долговечность
  • Широкий диапазон настроек и функциональных возможностей
  • Эффективное гарантийное обслуживание

Особенности токарного станка Proma SPF-1000PH с (исп.K)

  • Мощность: 7,5 кВт
  • Диаметр обработки: 1000 мм
  • Длина обработки: 2000 мм
  • Система управления: ЧПУ (исп.K)

Назначение и сферы применения

Универсальный токарный станок Proma SPF-1000PH с (исп.K) предназначен для точной обработки деталей из металла, пластика и других материалов. Он идеально подходит для промышленных предприятий, автомобильных заводов, а также для мастерских и цехов, занимающихся изготовлением деталей и узлов.

Ключевые слова:

токарный станок, Proma, SPF-1000PH, ЧПУ, промышленное оборудование, настройка, гарантийное обслуживание

Универсальный токарный станок SPF-1000PH с УЦИ предназначен для обработки тел вращения путём снятия с них стружки при обточке. На станке можно выполнять различные виды токарной обработки: обтачивание цилиндрических, конических, фасонных поверхностей, подрезку торцов, отрезку, растачивание, а также сверление и развёртывание отверстий, нарезание резьбы и накатку рифлений, притирку и т.п. Модель оснащена ножным тормозом, лампой рабочего освещения и системой охлаждения СОЖ. Данный станок широко используется в условиях серийного и мелкосерийного производства, в ремонтных цехах, в слесарных и столярных мастерских, на складах и т.п.

Основные узлы и детали оборудования

1. Основание
2. Коробка подач
3. Шпиндельная бабка
4. Зажимной патрон
5. Неподвижный люнет
6. Резцедержатель
7. Верхние салазки суппорта
8. Лампа местного освещения
9. Патрубок системы подачи СОЖ
10. Каретка суппорта
11. Задняя бабка
12. Кожух ходового винта
13. Ходовой вал
14. Станина
15. Фартук
16. Педаль ножного тормоза
17. Электрический блок управления

Станок состоит из:

Основания 1. К основанию крепится станина 14 с направляющими каретки суппорта 10 и задней бабки 11. При необходимости обработки деталей большого диаметра можно снять съемную часть станины (мостик).

Суппорт состоит из: каретки 10, поперечных салазок, перемещающихся по направляющим каретки; поворотной части с направляющими для верхних салазок 7, несущих резцедержатель 6. Каретка суппорта и поперечные салазки перемещается вручную или механически. Верхние салазки перемещаются вручную.

На левом конце станины крепится шпиндельная бабка 3 и коробка подач 2. В шпиндельной бабке находится коробка скоростей станка, основной частью которой является шпиндель. На шпинделе установлен зажимной патрон 4. Коробка подач 2 служит для передачи движения от коробки скоростей на ходовой вал или ходовой винт. На корпусе коробки подач установлен электрический блок управления 17.

Фартук крепится к каретке. Служит для передачи движения на суппорт. В фартуке предусмотрена блокировка, исключающая одновременное включение перемещения каретки и поперечных салазок.

Ходовой винт и ходовой вал монтируются с лицевой части станины станка и с концов поддерживаются при помощи опор. Служат для передачи движения от коробки подач к фартуку.

На станине установлена задняя бабка 11, которая перемещается по направляющим вручную. По необходимости можно установить подвижный люнет на каретку суппорта или неподвижный люнет на станину.

Слева в основании установлен электродвигатель. Справа в основании установлена гидростанция системы подачи СОЖ.

Технические характеристики

Напряжение, В 400
Диаметр обточки над станиной, мм 460
Диаметр обточки над суппортом 275
Расстояние между центрами, мм 1000
Расстояние между направляющими, мм 400
Наличие УЦИ опция
Конус шпинделя МК-7
Проходное отверстие шпинделя, мм 80
Обороты шпинделя, об/мин 25-180
Количество скоростей шпинделя 12
Диаметр неподвижного люнета, мм 20-180
Диаметр подвижного люнета, мм 12-90
Ход пиноли задней бабки, мм 180
Диаметр пиноли задней бабки 70
Конус пиноли задней бабки МК-5
Ход поперечной каретки суппорта, мм 280
Ход салазок верхнего суппорта, мм 135
Макс. размер инструмента, мм 25
Шаг ходового винта, мм 6
Продольные подачи, мм/об 0,04 – 2,456
Количество продольных подач 122
Поперечные подачи, мм/об 0,016-0,982
Количество поперечных подач 122
Метрические резьбы, мм 0,5-20
Количество метрических резьб 24
Дюймовые резьбы, TPI 1,5-72
Количество дюймовых резьб 61
Электропитание, В 400
Выходная мощность 5,6Квт
Номинальный ток, А 8
Сечение силового кабеля (H07RN-F), мм 4x6²
Устройство защиты потребителя, А 32
Длина, мм 2310
Ширина, мм 1000
Высота, мм 1255
Масса Proma SPF-1000PH с УЦИ, кг 2050
Длина в упаковке, см 246
Ширина в упаковке, см 112
Высота в упаковке, см 168
Масса в упаковке, кг 2350

Дополнительная информация

Установка величины подачи и шага резьбы.

Установка величин подачи осуществляется рукоятками (1, 2, 4) в соответствии со значениями, указанными в правой части таблицы. Таблица расположена слева на передней части шпиндельной бабки. Рукоятка 3 включена в положении ^^^^. Пример: Для установки подачи равной 0,040 мм/об. рукоятку 1 нужно поставить в положение IN, рукоятку 2 в положение 1, рукоятку 4 в положение III, рукоятка 4 в положении ^^^^. В таблице даны значения величин продольных подач. Величина поперечной подачи составляет 0,4 продольной.

Установка величин нарезания резьбы осуществляется рукоятками 1, 2, 3, 4 в соответствии со значениями, указанными в левой части таблицы. Таблица расположена слева на передней части шпиндельной бабки. Рукояткой 1 происходит выбор типа резьбы: IN- дюймовая, DP-питчевая резьба, MM- метрическая, MP-модульная резьба. Рукоятками 2,3,4 выбор величины резьбы. Пример: Для нарезания метрической резьбы с шагом 1,75мм рукоятку 1 нужно поставить в положение ММ, рукоятку 2 в положение 4, рукоятку 3 в положение F, рукоятку 4 в положение II.

Комплект поставки

3-х кулачковый патрон – Ø250 мм 1шт
Кулачки обратные (комплект) 1шт
4-х кулачковый патрон – Ø320 мм 1шт
Планшайба – Ø410 мм 1шт.
Люнет подвижный 1шт.
Люнет стационарный 1шт.
Комплект сменных шестерен (6шт.) 1шт.
Невращающийся центр Мк 3 2шт.
Втулка переходная Мк 5-Мк 7 1шт.
Ключи шестигранные 2,3,4,5,6,8,10 7 шт.
ключ патрона 2шт.
Ключ резцедержателя 1 шт.
Ключи рожковые 9x11, 10x12, 12x14, 17x19 4 шт.
Ключ радиусный 135х140 1 шт.
Клин для снятия инструмента из пиноли 1 шт.
Установочные опоры с болтами комплект
Отвёртка крестовая 1 шт.
Отвёртка шлицевая 1 шт.
Инструкция по эксплуатации
