Пятиосевой портальный обрабатывающий центр CF-MASTER T4 28
ПРЕИМУЩЕСТВА ПОКУПКИ СТАНКОВ LIGA
- Больше 100 единиц оборудования в наличии.
- Склад в Московской области (Лосино-Петровский)
- Склад в Москве (Щелково)
- Поможем с доставкой по РФ.
- Отгрузка в день оплаты.
Пятиосевой портальный обрабатывающий центр CF-MASTER T4-28 предназначен для фрезеровальных, гравировальных и сверлильных операций, обрезки изделий сложной геометрической формы в автоматическом режиме в мебельном производстве автомобилестроении, приборостроении, а так же в иных областях промышленности.
Широкий набор опциональных принадлежностей позволяет сформировать комплектацию для любого вида планируемых работ.
Корпус портала изготовлен с учётом динамических нагрузок. Внутренние рёбра жёсткости исключают появление вибраций. Технологический отжиг портала проводится при температуре 600° для обеспечения снятия внутренних напряжений возникающих после сваривания общей конструкции.
Единая конструкция станины на оба рабочих стола с фрезерована за один установ для монтажа линейных направляющих минимизирует погрешность плоскостности общего рабочего поля.
Пневмоцилиндры, компенсирующие вес оси Z, настроены на оптимальную работу в высокоскоростном режиме обрабатывающего центра в режиме 24/7
Пескоструйная обработка, обезжиривание поверхностей и дальнейшая покраска увеличивают антикоррозийную устойчивость металлических элементов.
Числовая система управления OSAI обеспечивает высокую производительность сервоприводов YASKAVA при одновременной работе до 12 осей перемещения.
Особенности станка
Особенности модели T4-28
- Шпиндель
Четыре шпинделя 9,5 кВт., ручная смена
- Станина: единая
- Тип стола: траверсы + вакуумные опоры
- Столы 1200 мм / 1500 мм – 2шт
- Линейные перемещения
Ось X 3 600 мм
Ось Y 2 300 мм
Ось Z 1 000 мм
- Расстояние между колоннами: 3 000 мм
Конструктивные преимущества

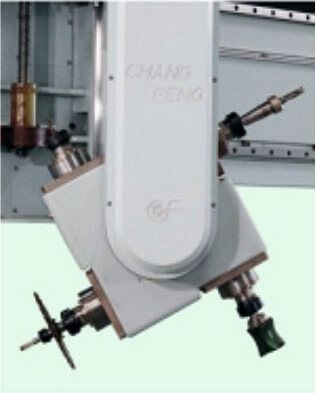

 | ШПИНДЕЛЬ4 независимых электрических шпинделя Скорость вращения до 18000 об / мин. Программируемое включение системы охлаждения режущего инструмента. Мощность двигателя с одним валом инструмента: 9 кВт × 4 ручная смена инструмента. Цанга ER40. |

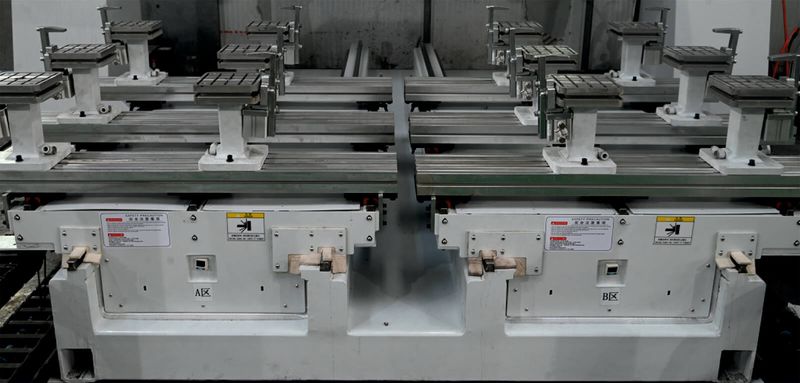

 | ОБЛАСТЬ ОБРАБОТКИ2 стола Работа как в едином пространстве области обработки так и в маятниковом режиме двух столов |
 | СИСТЕМА КОНТРОЛЯ ФИКСАЦИИ ЗАГОТОВОК ВАКУУМОМПостоянный контроль разряжения в области фиксации изделий |

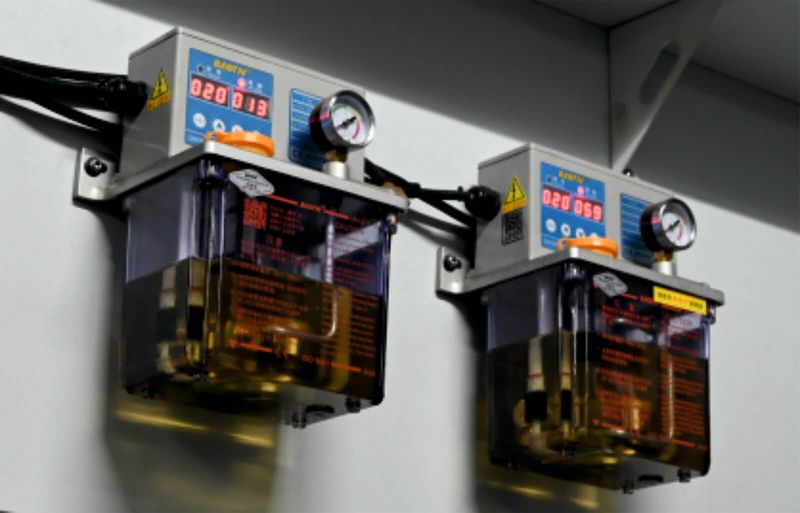

 | АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИОсуществляет смазку всех осей перемещения, что исключает преждевременный износ направляющих |

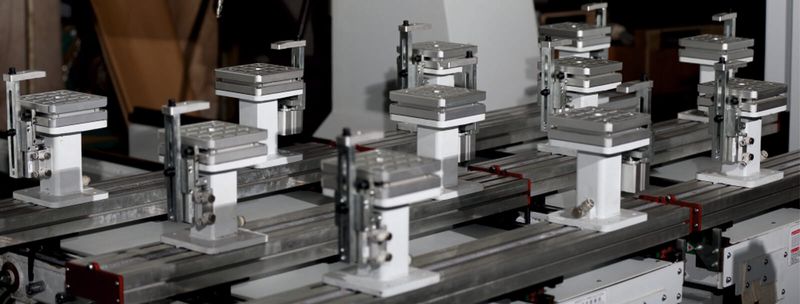

 | ФИКСАЦИЯ ЗАГОТОВОКВакуумным и пневмо-зажимом 6 траверс, 12 пневмо- зажимов 12 вакуумных присосок |

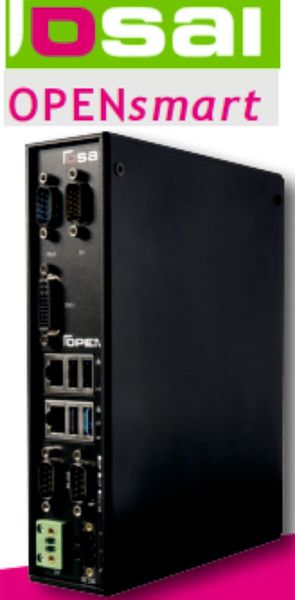

 | СИСТЕМА ЧПУ ОSAIУсовершенствованные алгоритмы динамического управления для достижения максимальных результатов производительности. Инновационные алгоритмы интерполяции сплайнов, которые могут быть запрограммированы в сочетании с OSAIcnc PREDICTIVE DYNAMICS, достигают передовых результатов с точки зрения времени цикла и точности. |

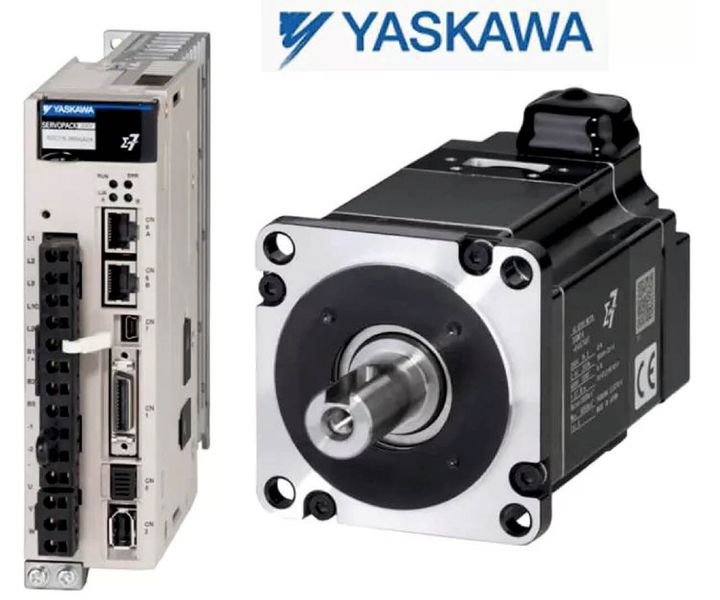

 | СЕРВОКОНТРОЛЛЕР YASKAWA, ЯПОНИЯВысокоскоростной бесщеточный двигатель (не требует технического обслуживания) обладает чрезвычайно высокой эффективностью передачи и точностью. |

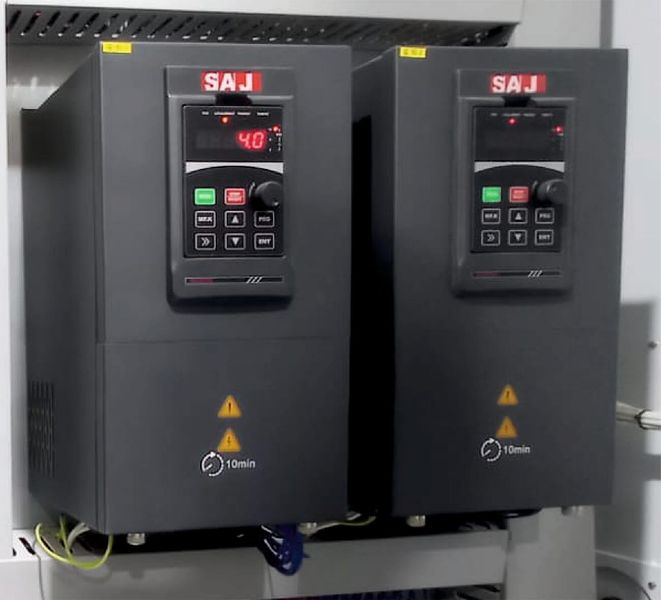

 | ИНВЕРТОР2 шт 11кВт повышает эффективность и экономит энергию; реализовано бесступенчатое регулирование скорости. |
 |
Технические характеристики станка
| Наименование | СF Master T4 28 |
| Размер рабочего стола | 1200 мм / 1500 мм |
| Количество рабочих столов | 2 шт |
| Перемещение осей | Ось X 3 600 мм Ось Y 2 300 мм Ось Z 1 000 мм Ось С +- 400 ° Ось A ∞ а
|
| Расстояние между двумя колоннами портала | 3 000 мм
|
| Скорость линейных перемещений | Max 60 м/ мин |
| Шпиндель | Четыре шпинделя 9,5 кВт., ручная смена |
| Линейные направляющие по осям X/Y/U/Z | Производитель HTPM |
| Сервоконтроллер | YASKAWA |

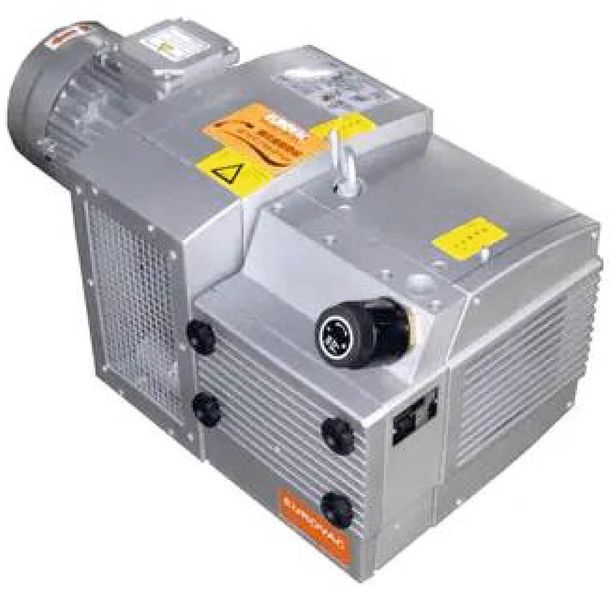

| Вакуумный насос | 5,5 kW х 2 шт |
| Пневмосистема | AIRTAC, Тайвань |
| Габаритный размер | 4 500 мм x 4 000мм x 3 270 мм |
| Габариты шкафа управления | 1200 x 600 x 1800 мм |
| Общий вес CF-MASTER T4 28 | 7 000 кг |
