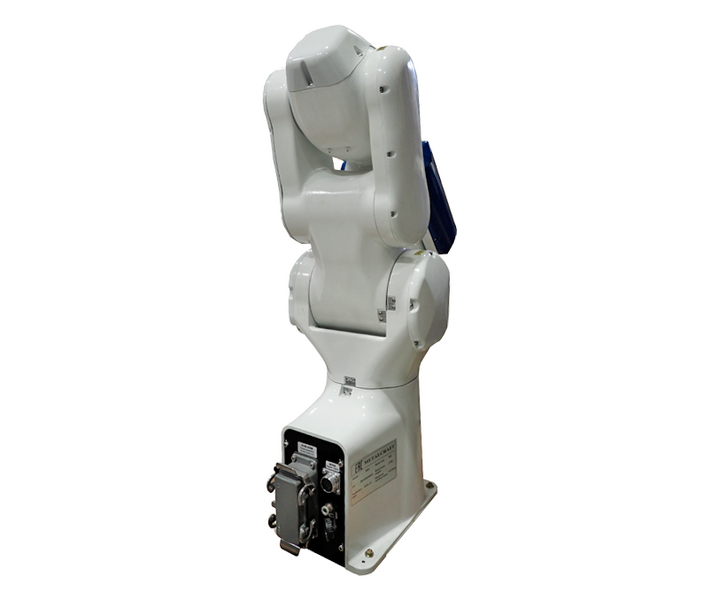

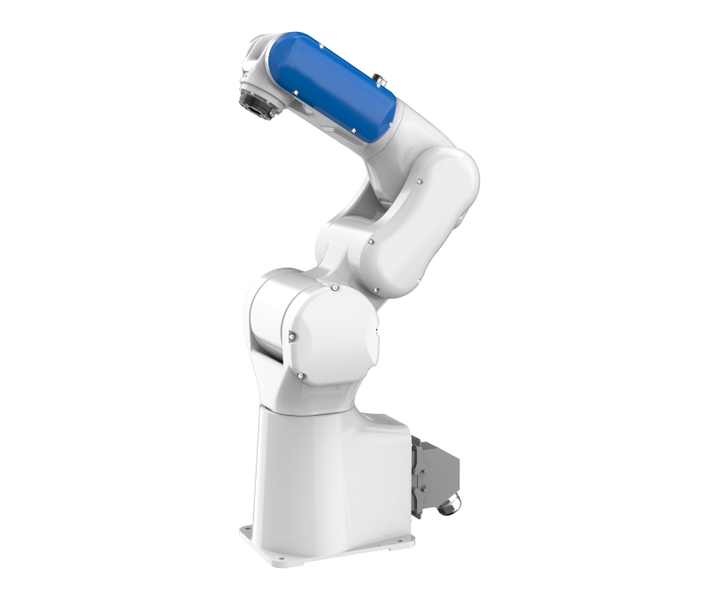

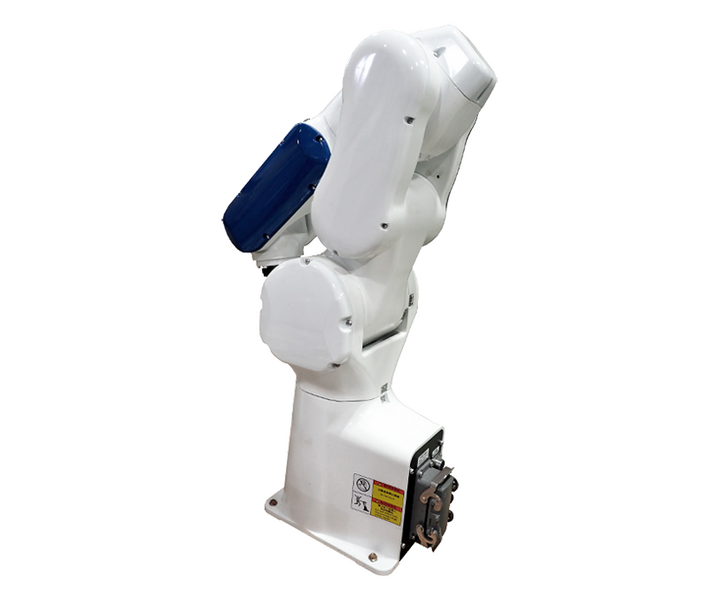

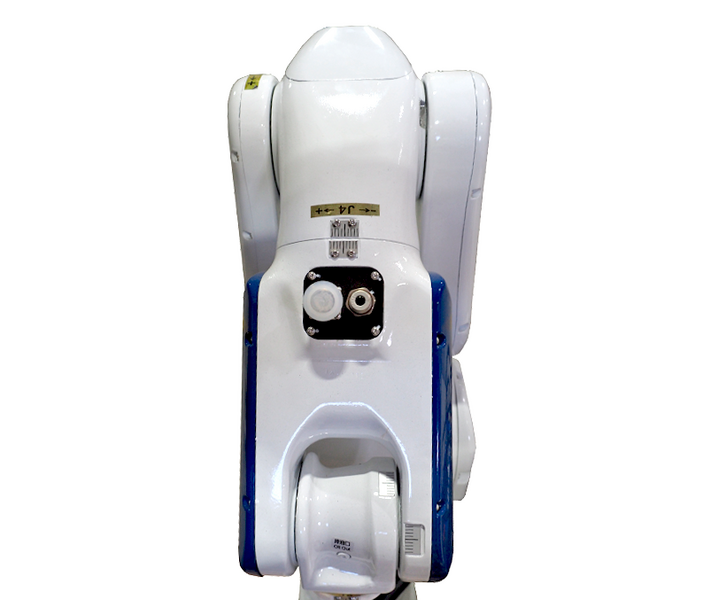

Роботизированная рука-манипулятор MetalCraft JR603

Шестиосевой робот-манипулятор модели JR603 относится к облегченному типу и позволяет выполнять операции по перемещению и укладке заготовок на сборочной линии. Робот оснащается системой ЧПУ с интуитивно понятным управлением через пульт с цветным сенсорным ЖК-дисплеем. Серводвигатель, применяемый в модели JR603, отличается надежностью, высокой эффективностью и низким уровнем шума. Манипулятор изготовлен в стационарном исполнении, тип монтажа (напольный / настольный, диагональный, перевернутый, настенный) выбирается в соответствии с решаемой задачей и спецификой производства.

Особенности манипулятора JR603:
• Компактная модель для работы с заготовками небольшого веса (до 3 кг) в условиях ограниченного пространства (рабочий радиус 571.5 мм).
• Высокоскоростной сервопривод
• Удобный интерфейс и широкие возможности программирования системы ЧПУ
• Высокая точность повторного позиционирования: ±0.02 мм
• Степень защиты манипулятора / шкафа-контроллера: IP54 / IP53
• Условия эксплуатации: температура 0°C - 45°С, влажность 20 - 80%

Комплектация робота манипулятора JR603:
• Манипулятор. Механический элемент робота, выполняющий операции в пространстве с высокой точностью и эффективностью.

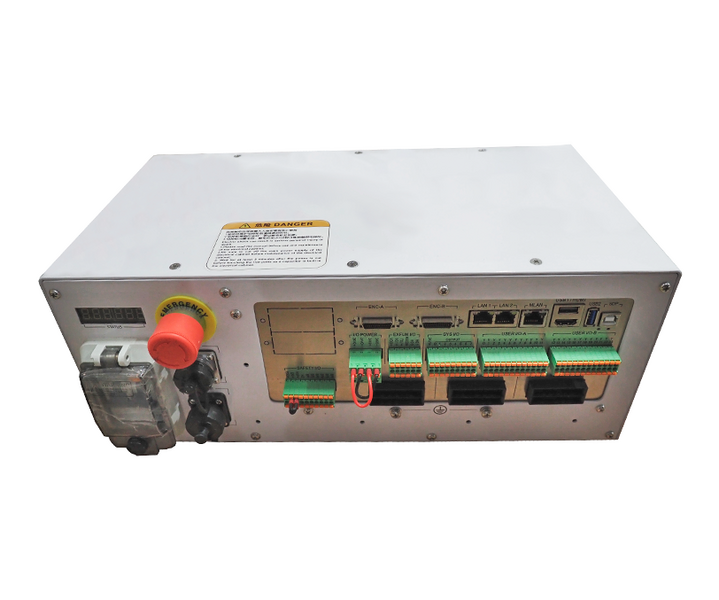

• Электрошкаф. Промышленный контроллер робота для управления и мониторинга процессами роботизированной ячейки.
• Пульт управления с экраном. Сенсорный пульт с интуитивно понятным интерфейсом для удобного управления роботом.
• Комплект кабелей. Комплект включает в себя все необходимое для запуска производственных процессов.

Применение манипулятора JR603 позволяет значительно сократить эксплуатационные расходы, повысить технологическую гибкость и качество изготавливаемой продукции, а также кратно увеличить производительность предприятия.

Технические характеристики

Характеристика	Значение
Наличие	На складе
Тип привода	Сервопривод переменного тока
Количество осей	6
Макс. рабочий радиус, мм	571.5
Грузоподъемность, кг	3
Потребляемая мощность, кВт	0.6
Рабочее напряжение, В	220 (1 фаза)
Степень защиты	Манипулятор: IP54 / шкаф: IP53
Условия эксплуатации	Температура 0°C - 45°С, влажность 20 - 80%
Точность повторного позиционирования, мм	±0.02
Диапазон перемещений оси J1	±180°
Диапазон перемещений оси J2	-155° / +5°
Диапазон перемещений оси J3	-20° / +240°
Диапазон перемещений оси J4	±180°
Диапазон перемещений оси J5	±95°
Диапазон перемещений оси J6	±360°
Номинальная скорость по оси J1	262.5 °/с, 4.58 рад/с
Номинальная скорость по оси J2	262.5 °/с, 4.58 рад/с
Номинальная скорость по оси J3	262.5 °/с, 4.58 рад/с
Номинальная скорость по оси J4	262.5 °/с, 4.58 рад/с
Номинальная скорость по оси J5	262.5 °/с, 4.58 рад/с
Номинальная скорость по оси J6	420 °/с, 7.33 рад/с
Максимальная скорость по оси J1	375 °/с, 6.54 рад/с
Максимальная скорость по оси J2	375 °/с, 6.54 рад/с
Максимальная скорость по оси J3	375 °/с, 6.54 рад/с
Максимальная скорость по оси J4	375 °/с, 10.46 рад/с
Максимальная скорость по оси J5	375 °/с, 10.46 рад/с
Максимальная скорость по оси J6	600 °/с, 10.46 рад/с
Допустимый момент инерции по осям J4, J5, J6,кг*м²	0.05 / 0.05 / 0.05
Допустимый крутящий момент по осям J4, J5, J6, Нм	12.7 / 6.4 / 6.4
Масса MetalCraft JR603 робота, кг	27
Масса шкафа-контроллера, кг	20
