Станок ленточнопильный Stalex BS-170G

Код товара: 1571

Под заказ

5.0 (голосов 333 / просмотров 676)

8 495 646 13 16

info@dvt-spb.ru

Расчет доставки

Производитель: Stalex (Россия)

Сертификат: Официальный дилер

БЕСПЛАТНАЯ ДОСТАВКА ДО ВАШЕГО АДРЕСА

Данная акция применима при общей сумме заказа не менее 100тр. Только для Москвы и Санкт-Петербурга, по другим регионам РФ уточняйте у вашего менеджера.

Макс.размер Ø, мм	170
Макс. размер ☐, мм	170х200
Поворот °	90°/ 60°/ 45°
Мощность, кВт	1.1
Масса, кг	202

Описание
Характеристики
Файлы
Отзывы
Доставка
Видео

На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Подъём рамы осуществляется оператором вручную. Станок Stalex BS-170G позволяет делать распилы заготовок диаметром до 170мм.

В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок европейского образца с возможностью поворота корпуса пилы от 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.

Режущий инструмент – бесконечная сварная ленточная пила. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.

Рама станка опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила.

Модель имеет быстрорегулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие системы СОЖ в стандартной комплектации – позволяет добиться высокой производительности.

Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве.

Процесс пиления:

Точность движения ленты обеспечивается за счет роликовых подшипников
Движение ленты осуществляется через мотор-редуктор в 2-х режимах (36 или 72 м/мин)
Регулировка угла поворота вдоль шкалы
Регулируемая подача СОЖ в зону резания
Тиски с системой быстрого отвода (тиски оснащены рычагом быстрой доводки тисков)

Стандартная комплектация для Stalex BS-170G:

Поворотный стол с возможность поворота 0°…+45°…+60º
Подвижная направляющая с роликовыми подшипниками натяжения полотна
Перепускной клапан плавная регулировка опускания пильной рамы
Тиски с ручным зажимом, и рычагом быстрой доводки
Скорость вращения пилы, фиксированная 36, 72 м/мин
Ручное натяжение ленты
Мерный упор 500 мм
Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
Пила ленточная квалитет М42

Основные элементы cтанка Stalex BS-170G:

Литая чугунная рама гарантирует жесткость станка и гасит вибрации
Опускание рамы осуществляется под собственным весом
Заданная скорость и плавность хода рамы обеспечиваются гидравлическим демпфером
Плавная регулировка скорости опускания рамы (подвод и рабочий ход)
Быстрый зажим заготовки (тиски с ручным зажимом, и доводчиком)
Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы

Технические характеристика Stalex BS-170G
Мощность двигателя	0.75/1,1 кВт. (3-х фазный)
Привод	зубчатый
Скорость резания	39 / 72 м/мин
Рабочая зона	+90°	+45°	+60°
	170	120	70
	170x200	110х110	60x60
Угол разворота рамы
Размер полотна	20х0,9х2085 мм.
Подача пильной рамы	собственный вес с гидрорегулировкой
Зажим заготовки	ручной (+ рычаг быстрой доводки)
Размер упаковки	1250х720х1000 мм.
Масса Stalex BS-170G нетто/брутто	170/202 кг.
Производство	Китай
Гарантия	1 год

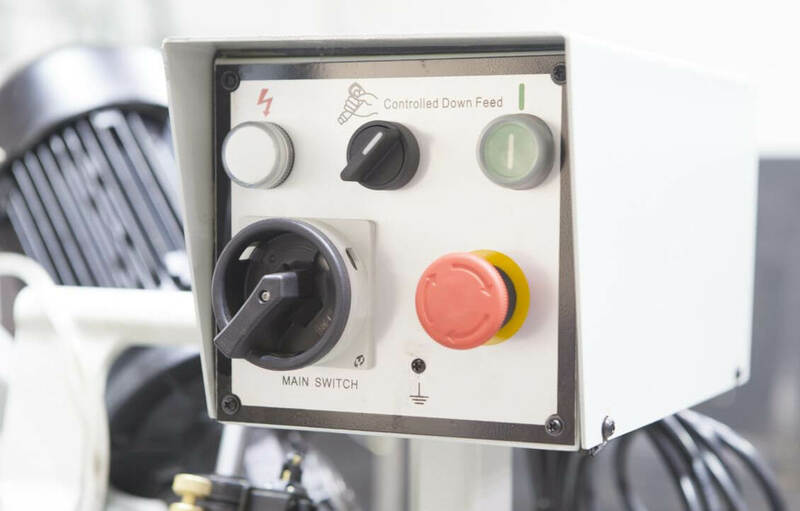

	Панель управления - Индикатор включения станка - Переключатель режима работы (автоматическое и с контролем подачи вниз) - Кнопка включения станка - Переключатель скорости резания и выключения станка - Общая кнопка стоп
	На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Гидроцилиндр имеет переключатель вкл./выкл. гидравлической системы и плавную регулировку опускания рамы верхним маховиком на дроссельном клапане. Датчик выключения станка в нижнем положении рамы. Неподвижная направляющая с роликовыми подшипниками натяжения полотна. Механическая щётка для очистки полотна.

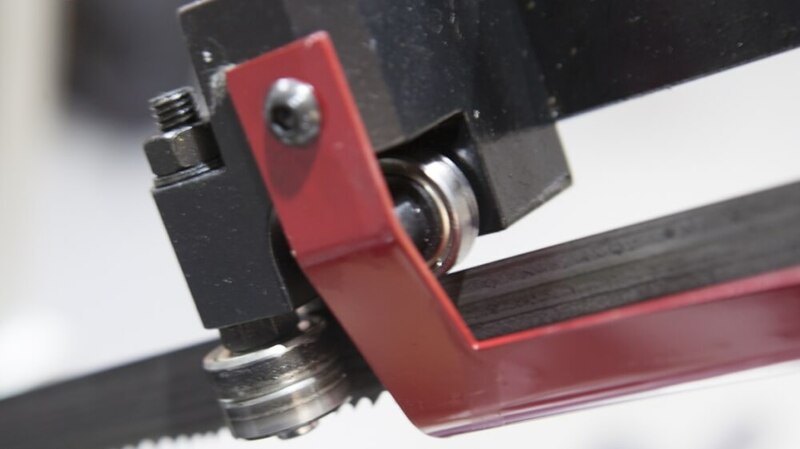

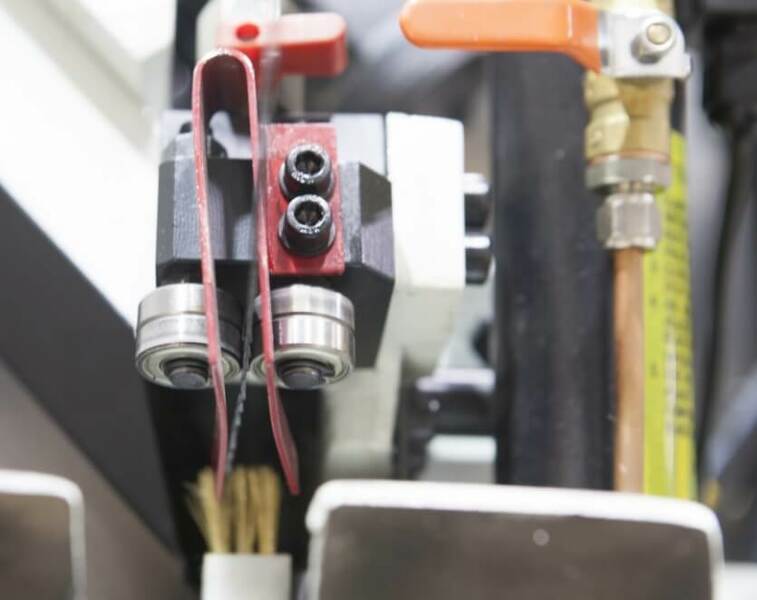

	Подвижная направляющая с роликовыми подшипниками натяжения полотна.

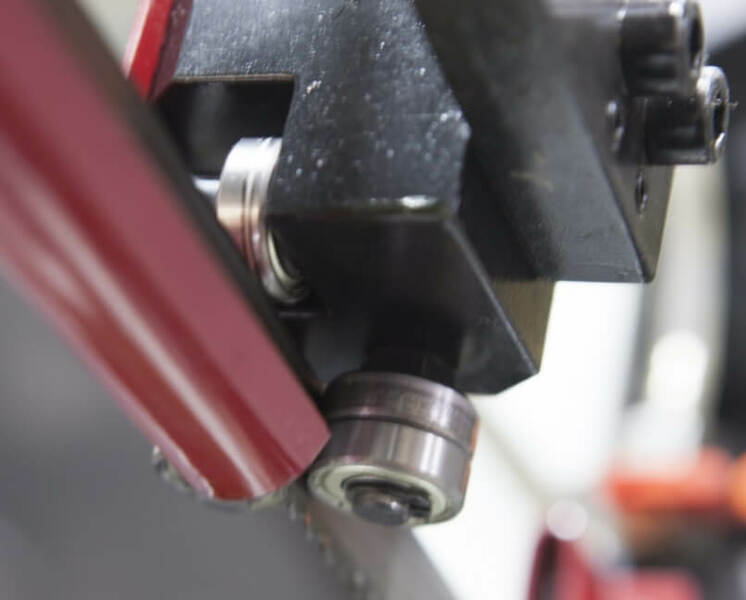

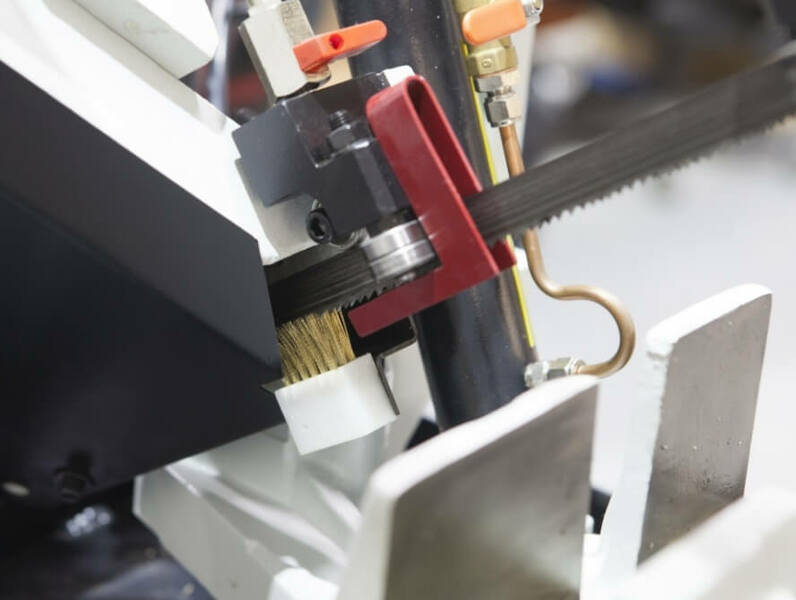

	Неподвижная направляющая с роликовыми подшипниками натяжения полотна. Механическая щётка для очистки полотна.

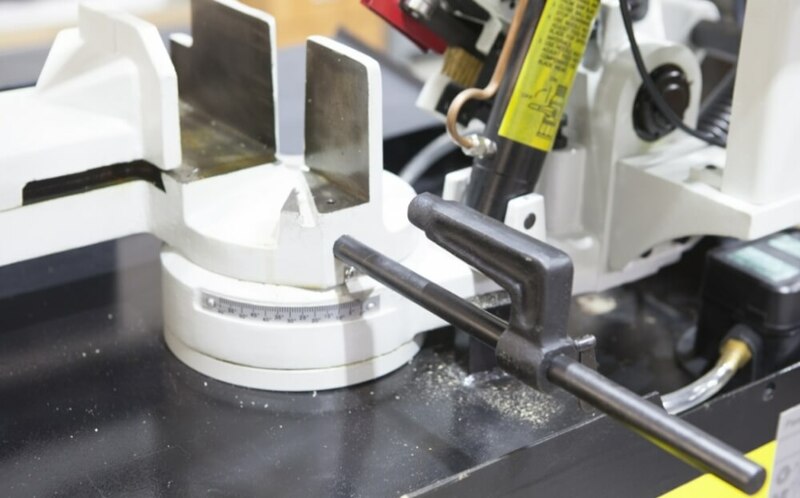

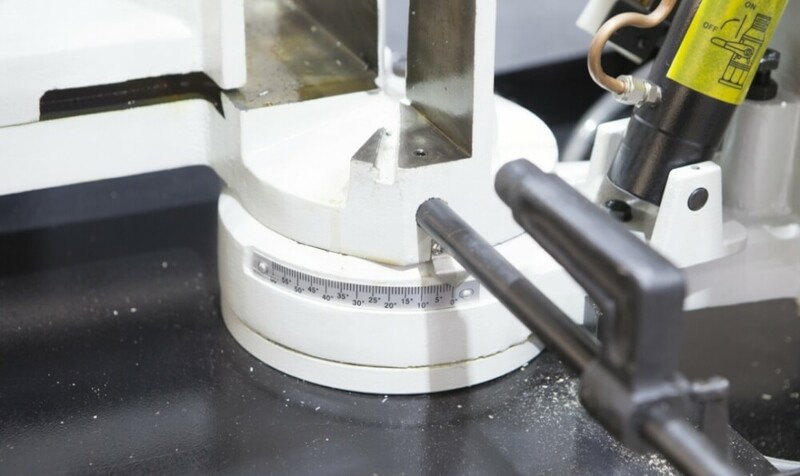

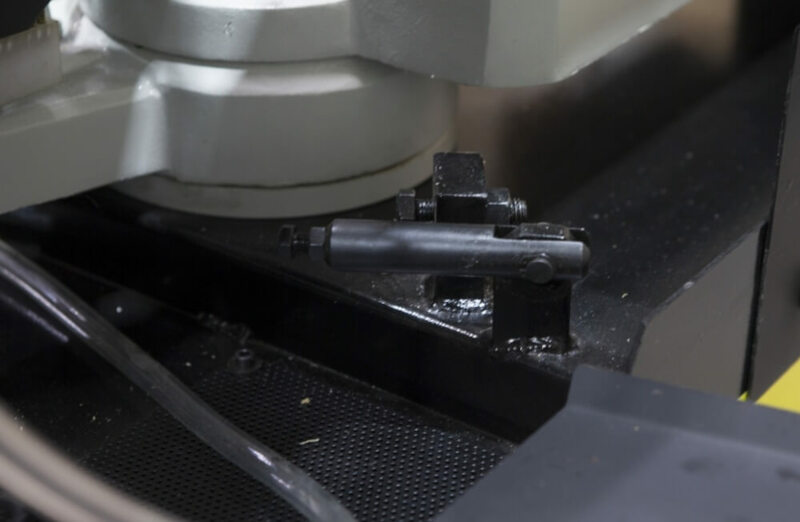

	Механические тиски, поворотный стол с возможностью поворота 0°…+45°…+60º по шкале. Мерный упор 500 мм. Механическая щётка для очистки полотна.

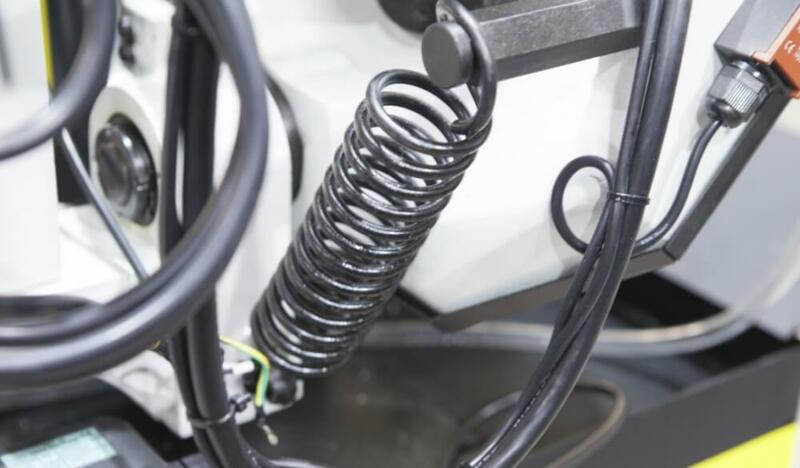

	Пружина для облегчения поднятия рамы в верхнее положение (после отпила заготовки)

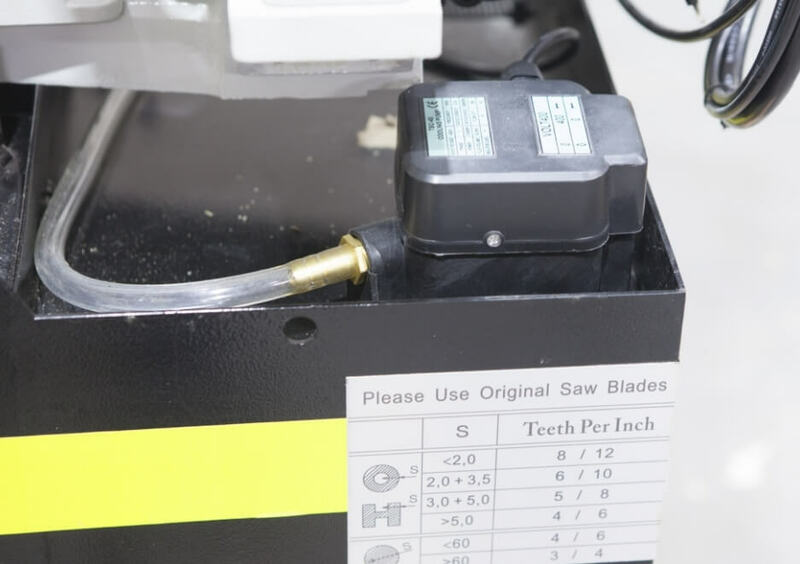

	Зубчатый привод Датчик отключения станка при снятом кожухе рамы Помпа СОЖ
	Тиски с ручным зажимом, и рычагом быстрой доводки Маховик ручного натяжения ленты Мерный упор 500 мм
	Маховик ручного натяжения ленты

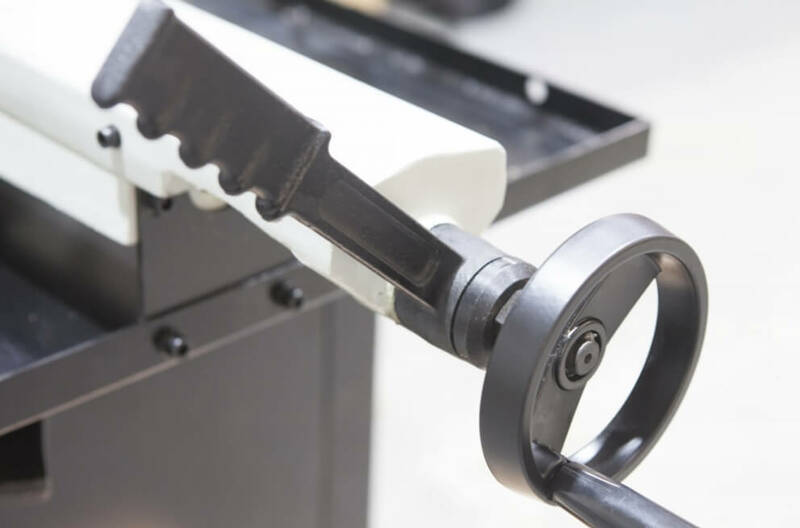

	Маховик тисков и рычаг быстрой доводки

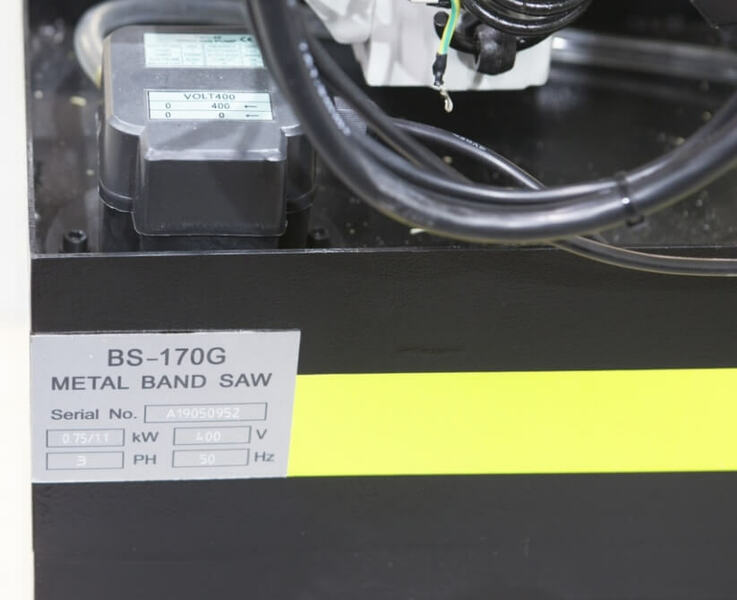

	Шильдик станка

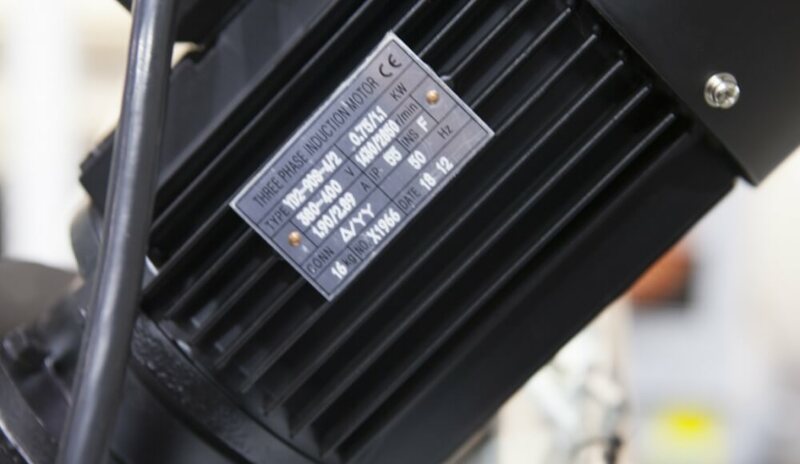

	Шильдик мотора
	В комплекте со станком поставляется отвертка крестовая, два рожковых ключа, четыре шестигранника.

Комплект
Поворотный стол с возможность поворота 0°…+45°…+60º
Подвижная направляющая с роликовыми подшипниками натяжения полотна
Перепускной клапан плавная регулировка опускания пильной рамы
Тиски с ручным зажимом, и рычагом быстрой доводки
Скорость вращения пилы, фиксированная 36, 72 м/мин
Ручное натяжение ленты
Мерный упор 500 мм
Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
Пила ленточная квалитет М42
