Строгальные двухсторонние станки JANGJA серии SM
ПРЕИМУЩЕСТВА ПОКУПКИ СТАНКОВ LIGA
- Больше 100 единиц оборудования в наличии.
- Склад в Московской области (Лосино-Петровский)
- Склад в Москве (Щелково)
- Поможем с доставкой по РФ.
- Отгрузка в день оплаты.
НАЗНАЧЕНИЕ
Предназначены для чистового плоскостного двустороннего строгания изделий из древесины на заданный размер по толщине. Обработка производится ножевыми валами одновременно с двух сторон.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Применяются на предприятиях и цехах по производству клееного щита, дверей и мебели из массива, деревянного домостроения и т.д.
СХЕМЫ ОБРАБОТКИ
 |  |
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ
 |  |  |
Особенности станка
Особенности модели Серия SM
- Массивная виброустойчивая станина
- Ширина обработки до 430 мм
- Толщина обработки до 170 мм
- Высокоточный ПРОГРАММАТОР толщины детали с магнитной сеткой (точность 0.01 мм)
- Плавная регулировка скорости подачи до 30 м/мин
- Конвейер подачи с подпружиненными пальцами
- Секционный ролик подачи
- Автоматическая система смазки
- Стандартная версия станков SM оснащена 4-х ножевыми валами под стандартные строгальные ножи толщиной 3-4 мм.
- Станки с обозначением «Н» оснащены шейперными ножевыми валами с ножами 15х15х2,5 мм, которые имеют 4-х стороннюю заточку
- Станки с обозначением «РН» оснащены усиленными шейперными ножевыми валами c ножами 30х12х1,5 мм, которые имеют 2-х стороннюю заточку и повышенный ресурс из-за специальной конструкции вала
Конструктивные преимущества
 | МАССИВНАЯ СТАНИНАПроходит специальную термическую обработку для снятия внутренних напряжений металла. Инновационная технология гарантирует максимальную жесткость, стабильность и долговечность станины, полностью исключает возможность возникновения вибрации даже при работе на высоких скоростях подачи или обработке массивных заготовок. |
  | ОБРАБОТКА СТАНИНЫПроходит точную механическую обработку за один установ на высокоточных Обрабатывающих центрах японского концерна OKUMA, который начал свою историю в 1898 году, и в настоящее время является признанным лидером в мире по производству такого рода оборудования. |
 | ЭРГОНОМИЧНАЯ ПАНЕЛЬ УПРАВЛЕНИЯМодели оснащены удобной для оператора панелью управления с ПРОГРАММАТОРОМ толщины детали, а также регулятором скорости подачи. |

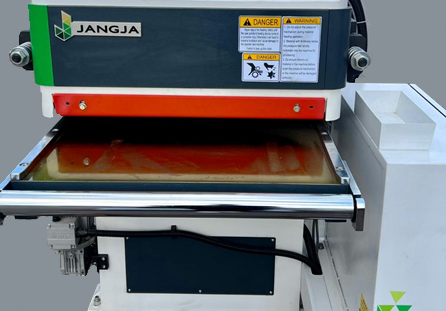

 | ПОДАЮЩИЙ И ПРИНИМАЮЩИЙ СТОЛЫПодающий и принимающий столы имеют фрезерованную поверхность с износостойким покрытием, что обеспечивает меньшее налипание смолы при строгании сырой древесины, а также устойчивость к абразивному истиранию. Также подающий стол оснащен не приводным роликом на входе для облегчения подачи крупногабаритных и массивных заготовок. |

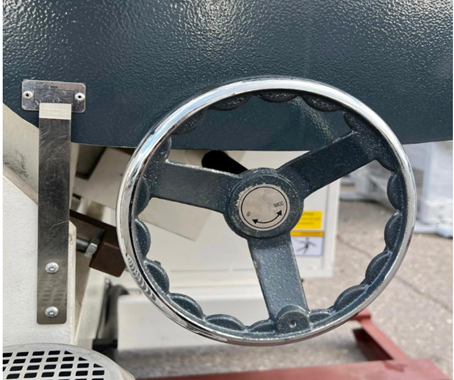

 | РЕГУЛИРОВКА НИЖНЕГО НОЖЕВОГО ВАЛАНижний ножевой вал имеет функцию фуганка и предназначен для получения ровной поверхности нижней плоскости детали (создание базы). Настройка съема производится электродвигателем либо с помощью ручного маховика по специальной шкале. |
 | НАПРАВЛЯЮЩАЯ НИЖНЕГО НОЖЕВОГО ВАЛАНижний ножевой вал имеет специальную направляющую, по которой он может быть быстро извлечен для замены ножей. |

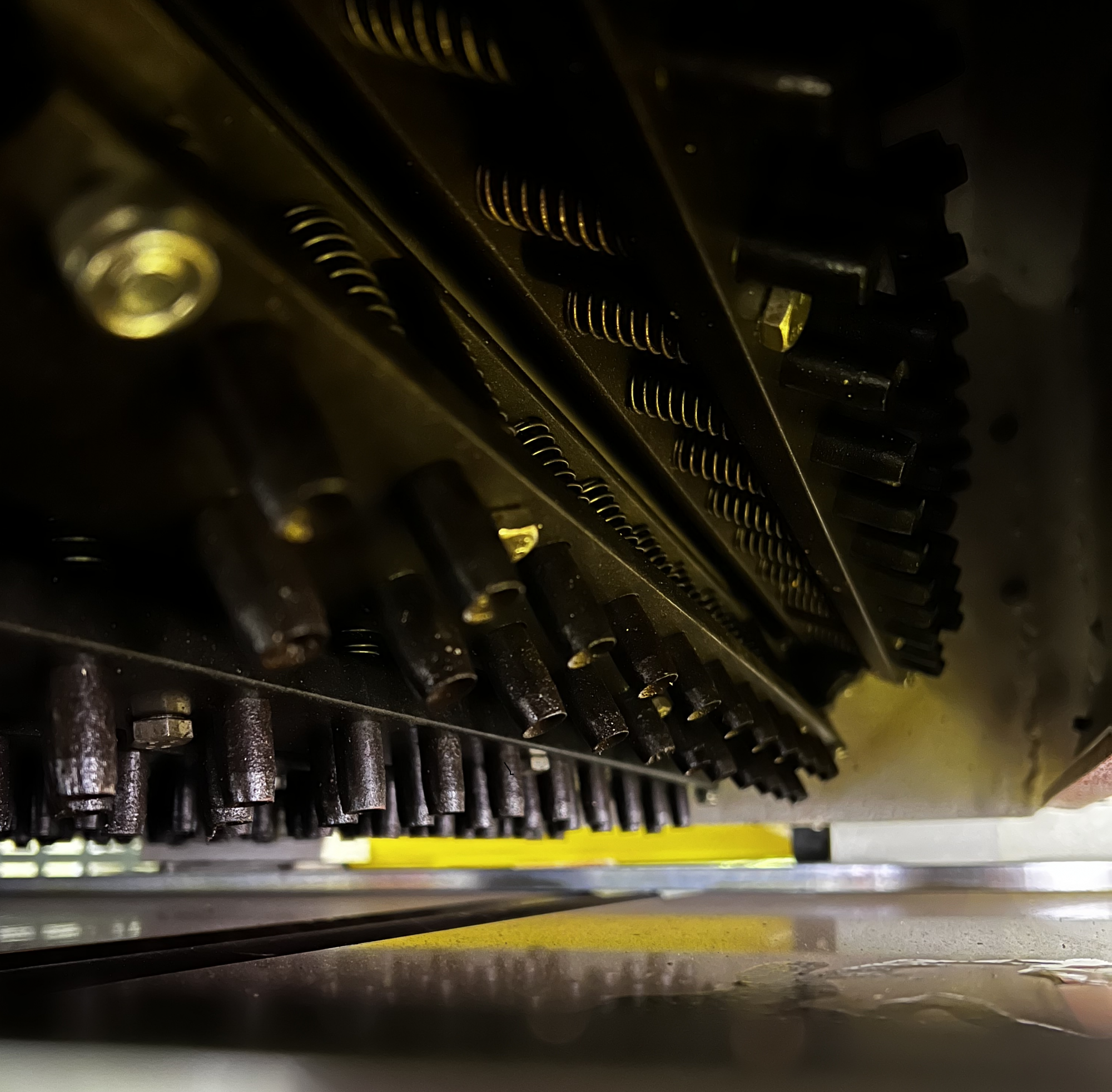

 | ПОДАЮЩИЙ КОНВЕЙЕРМеханизм подачи представляет собой металлическую конвейерную ленту с подпружиненными независимыми пальцами. Такая конструкция обеспечивает точечное прижатие заготовки с любым качеством поверхности, а также позволяет обрабатывать одновременно несколько заготовок имеющих разнотолщинность до 3 мм. |

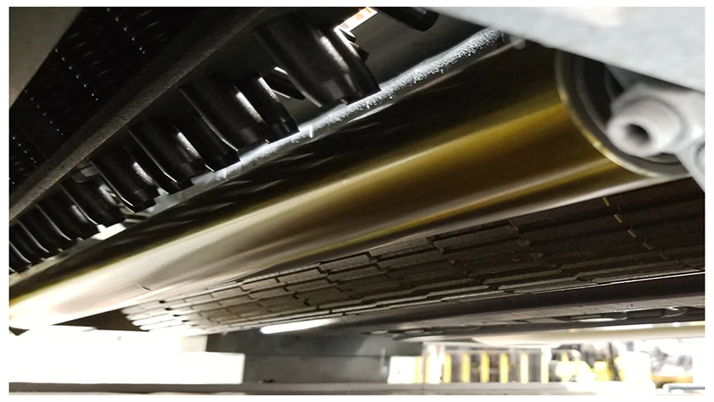

 | СЕКЦИОННЫЙ ПОДАЮЩИЙ РОЛИКПеред верхним ножевым валом установлен подающий секционный ролик, который позволяет обрабатывать несколько разнотолщинных заготовок. |
 | НАТЯЖЕНИЕ КОНВЕЙЕРНОЙ ЛЕНТЫНатяжитель с удобным доступом и адаптером для шприцевания подшипника обеспечивает бесперебойную работу конвейерной ленты. |

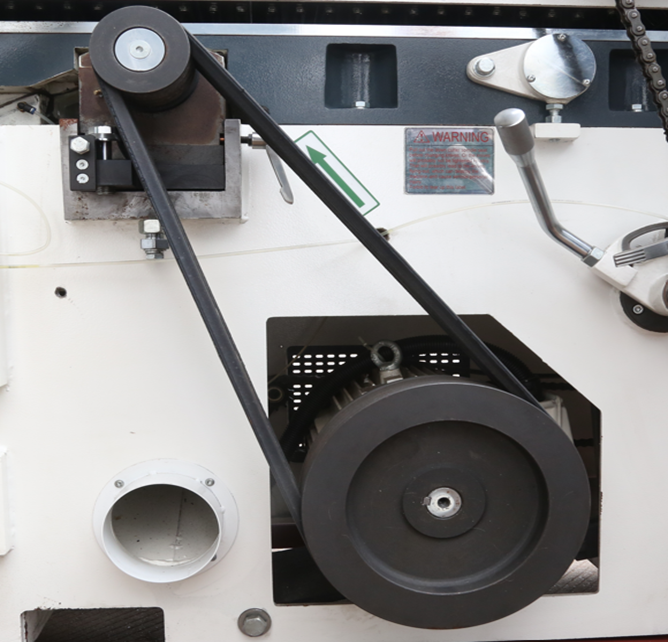

 | ПРИВОД НОЖЕВЫХ ВАЛОВПривод ножевых валов осуществляется с помощью 3-х ручьевой клиноременной передачи. |

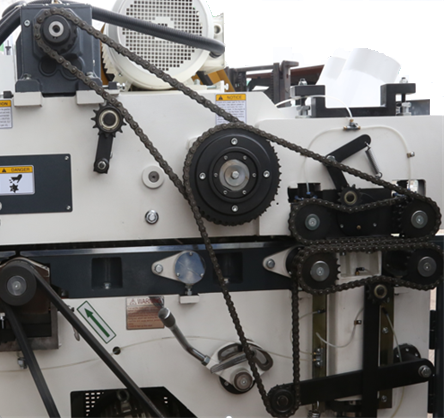

 | ПРИВОД ПОДАЮЩИХ АГРЕГАТОВПривод подающего транспортера, приводных роликов в столе и подающих роликов перед верхним ножевым валом осуществляется посредством массивной цепи от отдельного двигателя и имеет плавную регулировку скорости подачи инвертором. Узлы механизма подачи находятся сбоку станка и закрыты поворотным кожухом, что обеспечивает легкий и удобный доступ к ним для обслуживания. |
 | АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИНа станке установлена автоматическая система смазки подающего конвейера и цепи. Смазка работает по установленному временному интервалу во время работы станка. |
 | ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА СМАЗКИОбеспечивает смазку основных узлов и механизмов станка с помощью ручного насоса. Это существенно экономит время на обслуживание станка. |
 | ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫСтанки оснащены надёжными электрическими компонентами европейского производства Schneider Electric. |
Технические характеристики станка
| Модель | SM243 | SM243H | SM243PH | SM263 | SM263H | SM263PH | ||
| Ширина обработки, мм | 25-430 | 25-430 | 25-430 | 25-630 | 25-630 | 25-630 | ||
| Толщина обработки, мм | 10-170 | 10-170 | 10-170 | 10-170 | 10-170 | 10-170 | ||
| Минимальная длина заготовки, мм | 265 | 265 | 265 | 265 | 265 | 265 | ||
| Максимальная толщина съема верхним валом, мм | 8 | 8 | 8 | 8 | 8 | 8 | ||
| Максимальная толщина съема нижним валом, мм | 5 | 5 | 5 | 5 | 5 | 5 | ||
| Диаметр ножевого вала, мм | Ø 101 | Ø 101 | Ø 101 | Ø 101 | Ø 101 | Ø 101 | ||
| Скорость вращения шпинделя об/мин. | 4500 | 4500 | 4500 | 4500 | 4500 | 4500 | ||
| Скорость подачи, м/мин | 4-30 | 4-30 | 4-30 | 4-30 | 4-30 | 4-30 | ||
| Общая мощность двигателя, кВт | 16,37 | 16,37 | 16,37 | 22,87 | 22,87 | 22,87 | ||
| Мощность двигателя верхнего вала, кВт | 7,5 (11) | 7,5 (11) | 7,5 (11) | 7,5 (11) | 11 (15) | 11 (15) | ||
| Мощность двигателя нижнего вала, кВт | 5,5 (7,5) | 5,5 (7,5) | 5,5 (7,5) | 7,5 (11) | 7,5 (11) | 7,5 (11) | ||
| Мощность двигателя подачи, кВт | 2,2 | 2,2 | 2,2 | 3 | 3 | 3 | ||
| Мощность двигателя подъема стола, кВт | 0,37 | 0,37 | 0,37 | 0,37 | 0,37 | 0,37 | ||
| Выход под аспирацию верхний, мм | Ø 125 х 1 | Ø 125 х 1 | Ø 125 х 1 | Ø 125 х 2 | Ø 125 х 2 | Ø 125 х 2 | ||
| Выход под аспирацию нижний, мм | Ø 155 х 1 | Ø 155 х 1 | Ø 155 х 1 | Ø 155 х 2 | Ø 155 х 2 | Ø 155 х 2 | ||
| Скорость потока, м/с | 30-40 | 30-40 | 30-40 | 30-40 | 30-40 | 30-40 | ||
| Требуемая производительность аспирационной установки, м³/ч | 6000 | 6000 | 6000 | 8000 | 8000 | 8000 | ||
| Габариты станка, мм | 2480х1100х 1920 | 2480х1100х 1920 | 2480х1100х 1920 | 2480х1300х 1950 | 2480х1300х 1950 | 2480х1300х 1950 | ||
| Транспортировочные габариты, мм | 2500х1170 | 2500х1170 | 2500х1170 | 2500х1370 | 2500х1370 | 2500х1370 | ||
| Масса JANGJA, кг | 2200 | 2200 | 2200 | 2800 | 2800 | 2800 | ||
|
Особенности станков в серии:
Регулировка на толщину детали производится ПРОГРАММАТОРОМ с панели управления в автоматическом режиме.
Стандартная версия станков SM оснащена 4-х ножевыми валами под стандартные строгальные ножи толщиной 3-4 мм.
Станки с обозначением «Н» имеют шейперные ножевые валы с ножами 15х15х2,5 мм, которые имеют 4-х стороннюю заточку. Данная ножевая конструкция позволяет снизить нагрузку на двигатель при работе, уменьшить шум и производить замену ножей без использования специальных приспособлений.
Станки с обозначением «РН» имеют шейперные валы с ножами 30х12х1,5 мм, которые имеют 2-х стороннюю заточку и повышенный ресурс из-за специальной конструкции вала. Данная ножевая конструкция позволяет снизить нагрузку на двигатель при работе, уменьшить шум и производить замену ножей без использования специальных приспособлений.
|
| |||||||
