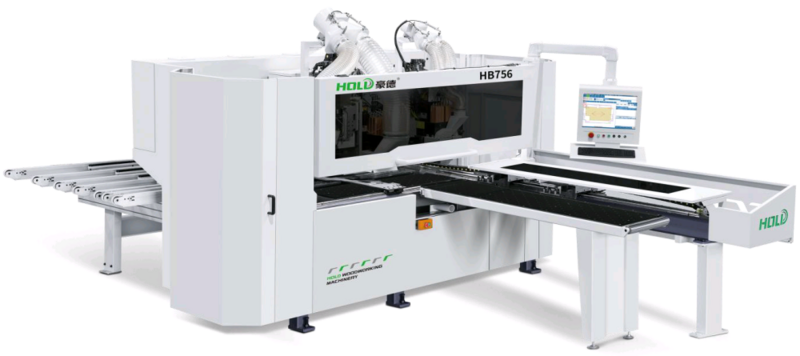

Сверлильно-присадочный станок с ЧПУ HOLD HB756

Преимущества

• Магазин для автоматической смены инструмента на верхнем фрезерном шпинделе и горизонтальное фрезерное устройство для удовлетворения различных технологических потребностей: шестистороннее сверление, фрезерование, паз под световой провод, паз под световую ленту, паз для верхних и нижних петель, паз для невидимого соединителя и т. д.)
• В середине верхней сверлильной головы имеется дополнительное аспирационное отверстие, чтобы решить проблему попадания пыли на поверхность заготовки.
• Верхний шпиндель оснащен горизонтальным пильным диском и вертикальной фрезой. Пильный диск предназначен для горизонтального паза, для производства заготовок с пазом для светодиодной ленты, боковой ручкой и других процессов.
• Минимальный размер обрабатываемой заготовки - 70X30 мм.
• Подающий захват имеет уникальную конструкцию с отверстием в середине, таким образом, что небольшая заготовка в положении захвата может быть просверлена в центре.
• Большой резервуар сжатого воздуха со стабилизацией давления.
• Интеллектуальная система бокового выравнивания.
• В нем используется прецизионная зубчатая рейка. Точность зубчатой рейки составляет DIN6, и она шлифуется на прецизионном шлифовальном станке. Обладает высокой точностью и не требует специального обслуживания.
• Два захвата управляются сервоприводом для точного позиционирования. Когда захват быстро перемещается, нижняя пластина захвата опускается, чтобы избежать касания панели. Захват может быть оснащен функцией обдува, которая позволяет сдувать пыль с захвата и избегать защемления панели.
• Одновременная обработка верхнего и нижнего паза.
• Обработка двух плит одновременно.
• Функция моделирования может заранее смоделировать обработку заготовки, чтобы избежать неправильной работы.
• Анализ данных, подсчет времени обработки каждого сверла и фрезы до установленного времени использования и выдача запроса на замену инструмента.
• Функция статистики обработки: статистика информации QR-кода каждой панели, время начала обработки, время окончания, затраченное время и временной интервал размещения панелей для облегчения управления эффективностью работы сотрудников.
• Многоосевая система ЧПУ, многоканальная технология. Обработанные и ожидающие обработки файлы отображаются отдельно, что позволяет легко определить, не пропущен ли какой-либо процесс. В то же время, управление разгрузкой и обработкой использует многоканальную технологию управления, поэтому зажим возвращается в положение приема для захвата новой панели после того, как обработанная панель разгружена.

Особенности конструкции

	Интерфейс управленияОперационное программное обеспечение на базе Windows. Мощное, простое в управлении
	Схема верхнего блока
	Схема 5-осевого шпинделя
	Верхний фрезерный шпиндельЗапатентованная технология: верхний шпиндель с горизонтальным пильным диском и вертикальным фрезером.
	Система сканированияСканер для работы со штрих-кодами и QR-кодами автоматически загружает графические файлы и сокращает время перехода на различные карты присадки. Позволяет экономить рабочее время.
	Система автоматической смены инструмента
	Отдельный магазин для боковых фрез и отдельный магазин для вертикальных пильных дисков
	Воздушный загрузочный стол
	Приводной разгрузочный стол
	Хромированная площадка в рабочей зоне
	Независимая платформа на воздушном подшипникеПлавающая опорная пластина, на пластину воздействуют равномерные силы, что обеспечивает точность обработки.
	Интеллектуальный боковой упорБоковой упор для дополнительной поддержки детали во время операций обработки. Автоматическое позиционирование в зависимости от ширины панели.
	Двойной захватДва захвата управляются сервоприводами и обеспечивают точное позиционирование. Когда захват быстро перемещается, нижняя пластина захвата опускается, чтобы избежать касания панели. Захват имеет функцию обдува, для удаления пыли/стружки во избежание повреждения заготовки
	Прецизионный направляющий рельсНаправляющий рельс при изготовлении обрабатывается на крупногабаритном портальном обрабатывающем центре с ЧПУ, с высокой точностью, что позволяет обеспечить стабильность хода при высокоскоростной работе станка.
	Ресивер для сжатого воздухаБольшой объем ресивера обеспечивает стабильную подачу сжатого воздуха.
	Усилитель давления воздухаОбеспечивает стабильное давление сжатого воздуха в системе, что повышает качество обработки
	Высокоточная рейка и шестерняСтойка 2M имеет высокие технические характеристики, большую поверхность контакта, сильную несущую способность и стабильную передачу.
	Автоматическая система смазкиРегулируемая автоматическая смазка продлевает срок службы оборудования.
	Электрокомпоненты системы управленияНизковольтное электрооборудование выбирается из извес HOLD HB756тных мировых брендов, которые обладают сильной способностью защиты от помех и обеспечивают более плавную и стабильную работу оборудования.
	Система управления сервоприводомВысокопроизводительный сервопривод с шиной и двигателем абсолютного значения, обладает высокой помехозащищенностью. Нет необходимости возвращаться к базовой точке, что позволяет избежать погрешности точности, вызванной помехами переключателя базовой точки
