Сверлильно-присадочный центр с ЧПУ KDT KD-612KHSZ
ПРЕИМУЩЕСТВА ПОКУПКИ СТАНКОВ LIGA
- Больше 100 единиц оборудования в наличии.
- Склад в Московской области (Лосино-Петровский)
- Склад в Москве (Щелково)
- Поможем с доставкой по РФ.
- Отгрузка в день оплаты.
Назначение
Предназначен для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов, что позволяет производить обработку любых карт присадки за один проход детали с шести сторон. Фрезеровка криволинейных и прямых пазов.
Компоновка верхней сверлильной группы: 26 – вертикальных, 12 - горизонтальных шпинделей.
Компоновка нижней сверлильной группы: 9-вертикальных шпинделей.
В стандартной комплектации установлены два фрезерных узла, верхний (5,5 кВт) + нижний (3,5 кВт)
Воздушный стол с двойным перемещением: может гибко перемещаться в соответствии с положением отверстия для повышения точности сверления.
Интегрированный конвейер удаления обрезков, стружки, пыли.
Особенности станка
Особенности модели KD-612KHSZ
- Работа с картами присадки из программы «Базис-мебельщик»
- При одновременной работе двух верхних сверлильных голов min расстояние между сверлами 96 мм.
- Двойные захваты с max скоростью перемещения 140м/мин по направляющим 5,5м.
- Пазовальный узел (Пила)
- Два фрезерных узла в комплектации (Верхний 5,5кВт+ Нижний 3,5 кВт)
- Станок может производить одновременную обработку двух панелей, причем сверху и снизу, в рамках одного рабочего цикла.
- Магазин автоматической смены инструмента
- Автоматическая смазка направляющих перемещения по X и Y
- Двойное позиционирование деталей в зависимости от размеров.
- Два варианта выгрузки деталей из станка «назад/вперед»
- Возможна имитация процесса обработки и прогнозирование времени обработки.
- Статистика рабочего процесса в режиме реального времени.
Конструктивные преимущества
 | ДВА РЕЖИМА РАБОТЫДва режима работы: заготовка выдается обратно оператору или на другую сторону. |
| КОМПЬЮТЕР+XML / MPR, ПРОСТОТА В ЭКСПЛУАТАЦИИ
| |
 | ЗАХВАТ ЗАГОТОВОКДва автоматических захвата надежно фиксируют заготовку. Особая конструкция с обдувом захватов запатентована заводом KDT. |
 | РАЗМЕР ДЕТАЛИ
|
   | КОМПОНОВКА ВЕРХНЕЙ И НИЖНЕЙ СВЕРЛИЛЬНЫХ ГРУППКомпоновка верхней сверлильной группы:
Компоновка нижней сверлильной группы:
В стандартной комплектации установлены два фрезерных узла, верхний (5,5 кВт) + нижний (3,5 кВт) |

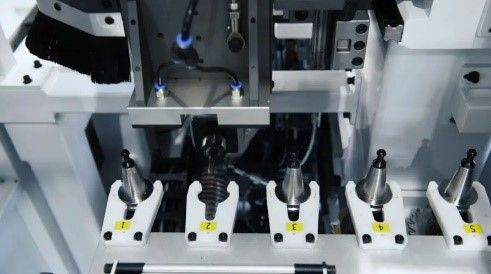

 | МАГАЗИН СМЕНЫ ИНСТРУМЕНТОВ
|
 | ПАЗОВАЛЬНЫЙ УЗЕЛПазовальный узел ф120*20*4 мм |

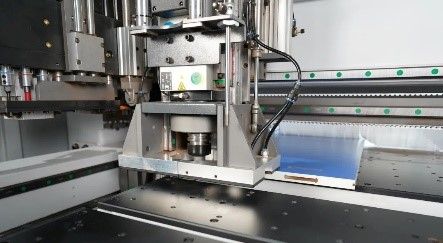

 | ВЕРТИКАЛЬНЫЙ ПРИЖИМ ПРИ ФРЕЗЕРОВАНИИВерхний фрезерный шпиндель оснащен мощным вертикальным прижимом с двумя прижимными элементами. Повышает точность фрезерования, и предотвращает повреждение заготовки. |
 | СКАНЕР СЧИТЫВАНИЯ ШТРИХ-КОДОВСканер для считывания штрих-кодов входит в базовое оснащение станка. |
| РАБОЧИЙ СТОЛ Рабочий стол оснащен воздушной подушкой. | |
  | ВИЗУАЛИЗАЦИЯ ПРОГРАММЫ ОБРАБОТКИ В РЕЖИМЕ РЕАЛЬНОГО ВРЕМЕНИПрограммное обеспечение позволяет имитировать путь обработки исполнительных агрегатов. Теперь возможно спрогнозировать время обработки, до начала запуска программы на станке. Визуализация обработки — это новый шаг на пути к эффективному и высокотехнологичному производству. Программное обеспечение позволяет снимать расширенную статистику о работе станка и количестве изготовленных деталей. |
 | СТАНОК ИНТЕГРИРОВАН С ПРОГРАММОЙ "БАЗИС"Станок интегрирован с программой «Базис». |
Технические характеристики станка
| Наименование | KD-612KHSZ |
|---|---|
| Длина заготовки, мм | 200-2800 |
| Ширина заготовки, мм | 50-1200 35-50 ( L≤1000mm) |
| Толщина заготовки, мм | 9-60 |
| Ширина заготовок для пазования, мм | 50-800 |
| Размер пильного диска, мм | ф120*20*4 |
| Скорость перемещения захватов заготовки, м/мин (Х) | 140 |
| Макс. скорость по оси, м/мин (Y) | 75 |
| Макс. скорость по оси, м/мин (Z) | 30 |
| Кол-во вертикальных шпинделей (Верхняя группа) | 26 |
| Кол-во горизонтальных шпинделей (Верхняя группа) | 12 |
| Кол-во вертикальных шпинделей (Нижняя группа) | 9 |
| Фрезерный узел (верхний + нижний), кВт | 5,5 + 3,5 |
| Шпиндель присадочной группы, кВт | 2*2,2 |
| Диаметр аспирационного патрубка, мм | 200mm*2 150mm*2 |
| Размеры станка, мм (ДхШхВ) | 6040*2855*2190 |
| Установленная мощность, кВт | 30 |
| Рабочее давление, Бар | 6 |
| Масса KDT KD-612KHSZ, кг | 3500 кг |
