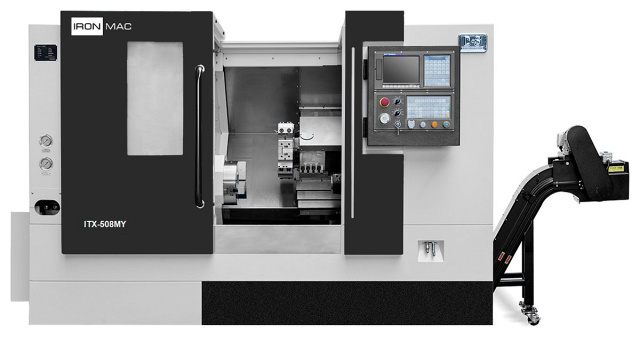

Токарно-фрезерный обрабатывающий центр IRONMAC ITX-508MY

Токарно-фрезерные обрабатывающие центры IRONMAC ITX-MY предназначены для комплексной обработки сложных по конфигурации деталей с применением функции фрезерования, вне осевого сверления, нарезания резьбы, а также обработки стандартных деталей типа тел вращения: валов, осей, фланцев и других методом точения.

IRONMAC ITX-508MY позволяет максимально повысить производительность. Оператор принимает минимальное участие в работе оборудования.

На станке производятся следующие операции:

• обтачивание простых и сложных поверхностей;
• нарезание резьбы;
• накатывание резьбы;
• отрезка;
• развёртывание;
• сверление;
• фрезерование приводным инструментом.

Токарные обрабатывающие центры серии ITX применяются:

• во всех отраслях машиностроительной индустрии;
• авиационно-космической промышленности;
• автомобильной промышленности.

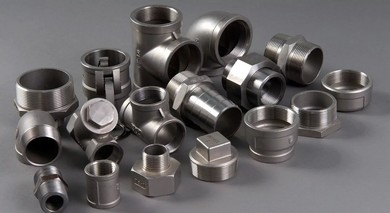

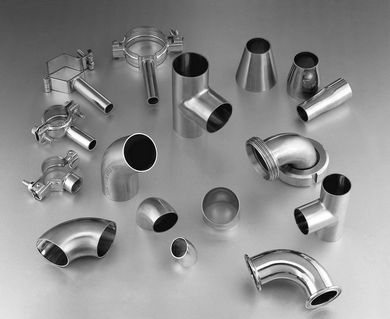

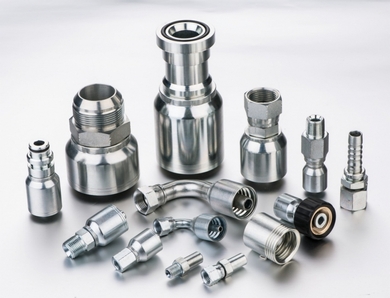

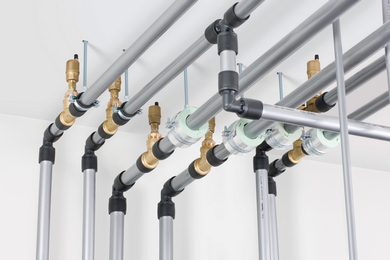

Изготовление фитингов и соединительных деталей:

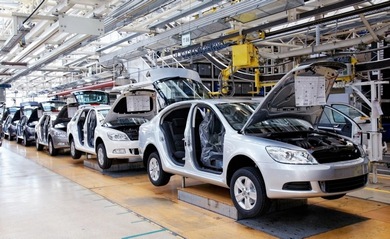

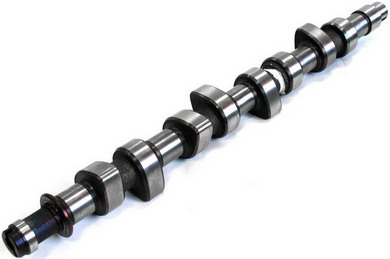

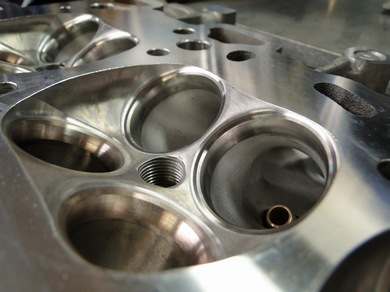

Автомобильная промышленность

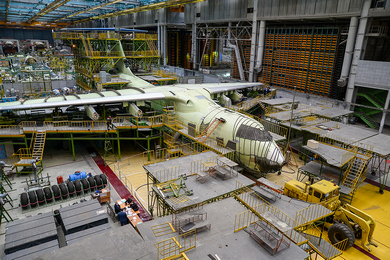

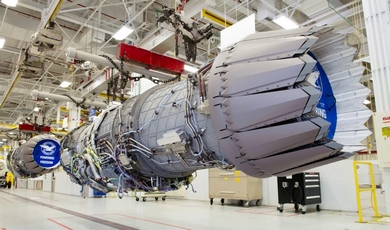

Авиационная промышленность

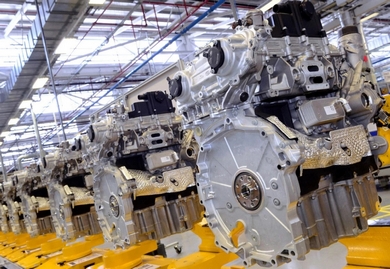

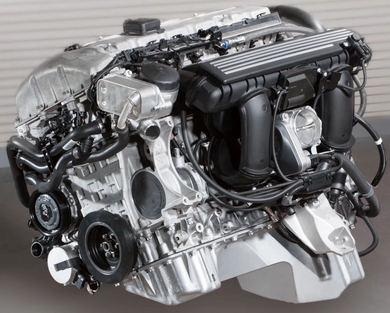

Двигателестроение

Преимущества

• Система ЧПУ HNC 808
• Компактная жесткая цельнолитая станина с углом наклона 35°
• Линейные направляющие качения
• Высокоточный шпиндель 4000 об/мин с осью Y
• Помпа СОЖ с давлением 20 бар

Конструктивные особенности

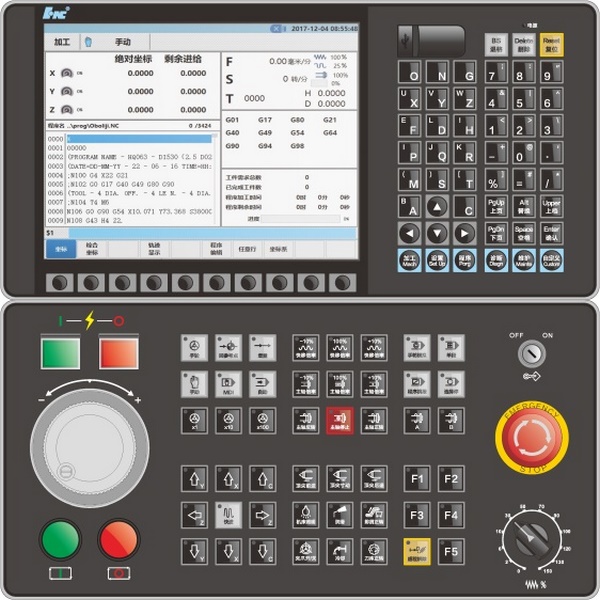

	Система ЧПУ В базовой комплектации установленаСистема ЧПУ HNC 808. Русифицированное меню оператора. Все основные компоненты системы ЧПУ: контроллер, привода, усилители изготовлены фирмой HCNC. Только за счёт этого достигается высокая функциональность, исключительная надёжность.Инновационное программное обеспечение и аппаратная часть гарантируют высокую производительность, точность и качество обрабатываемых изделий.

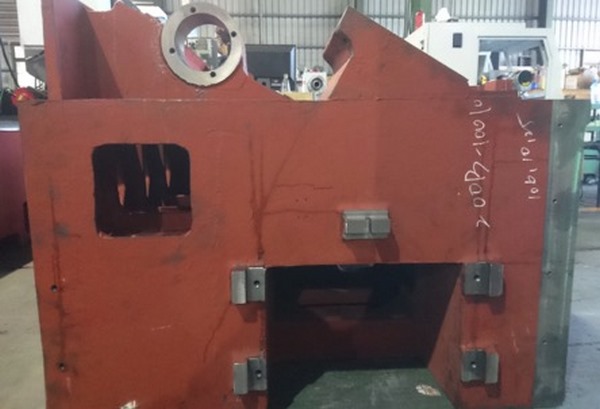

	Станина Цельнолитая наклонная станина собственного производства. из чугуна высокого качества марки. Наклон станины 35° обеспечивает оптимальное распределение нагрузки, обеспечивает прочную поддержку револьверной головки в процессе резания.Сочетание наклонной станины под углом 35° и линейных направляющих позволяет обеспечить силовое резание с чистовой обработкой стальных деталей в закалённом состоянии с твердостью до 45 HRC.

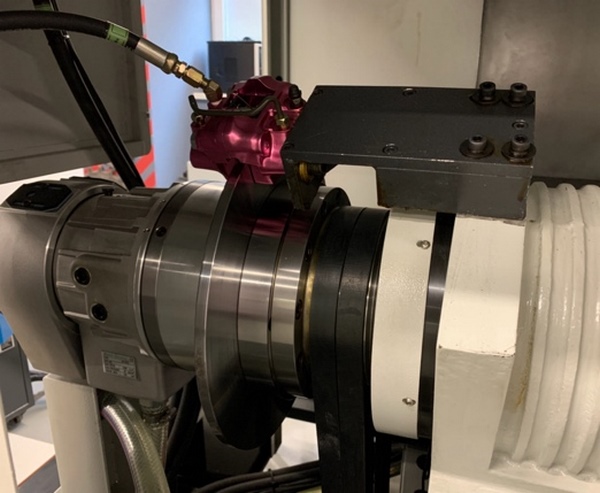

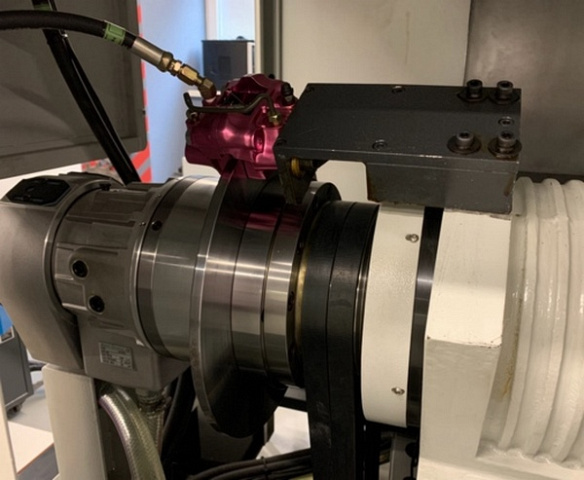

	Шпиндель Используется высокоточный шпиндель, с осью Y. В шпинделе применяются двойные роликовые радиальные и упорные подшипники, обеспечивая максимальную жёсткость на тяжёлых режимах обработки и повышенных нагрузках на шпиндель.Гидравлический тормоз шпинделя обеспечивает плавное движение и жёсткую фиксацию детали - при обработке фрезерованием. Обороты - 4000 об/мин.

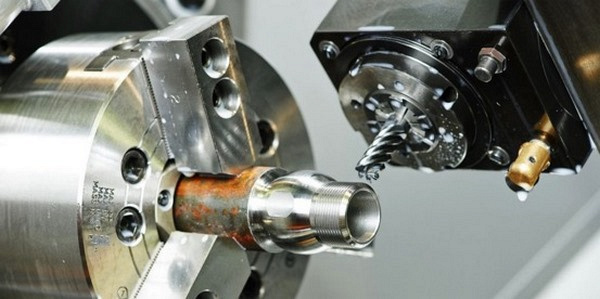

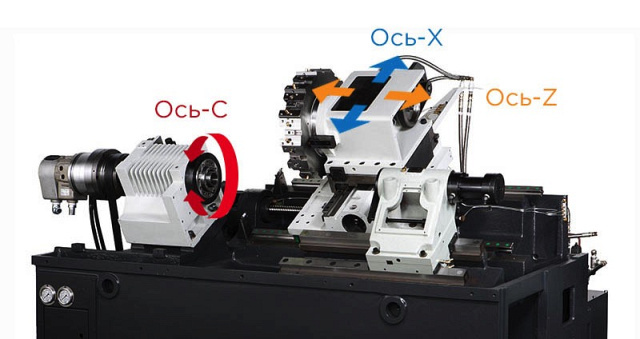

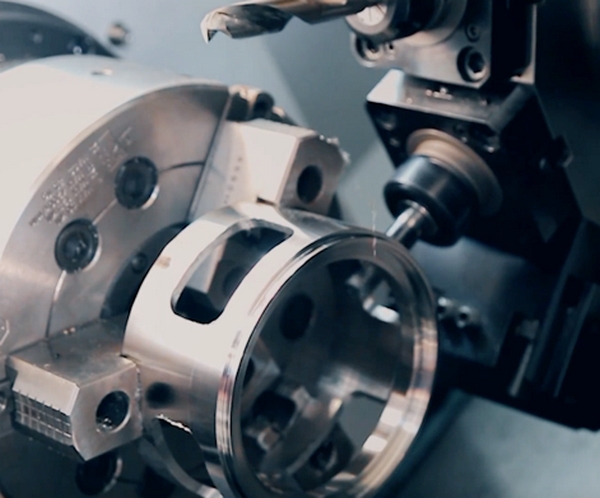

	Функция фрезерования Токарные станки серии ITX-508MY оснащены осью «С» шпинделя и револьверной головой с приводным инструментом. Такая компоновка позволяет использовать фрезерную функцию, которая значительно расширяет технологические возможности станка: производить фрезерование, осевое сверление и растачивание, нарезание резьбы и другие технологические операции.

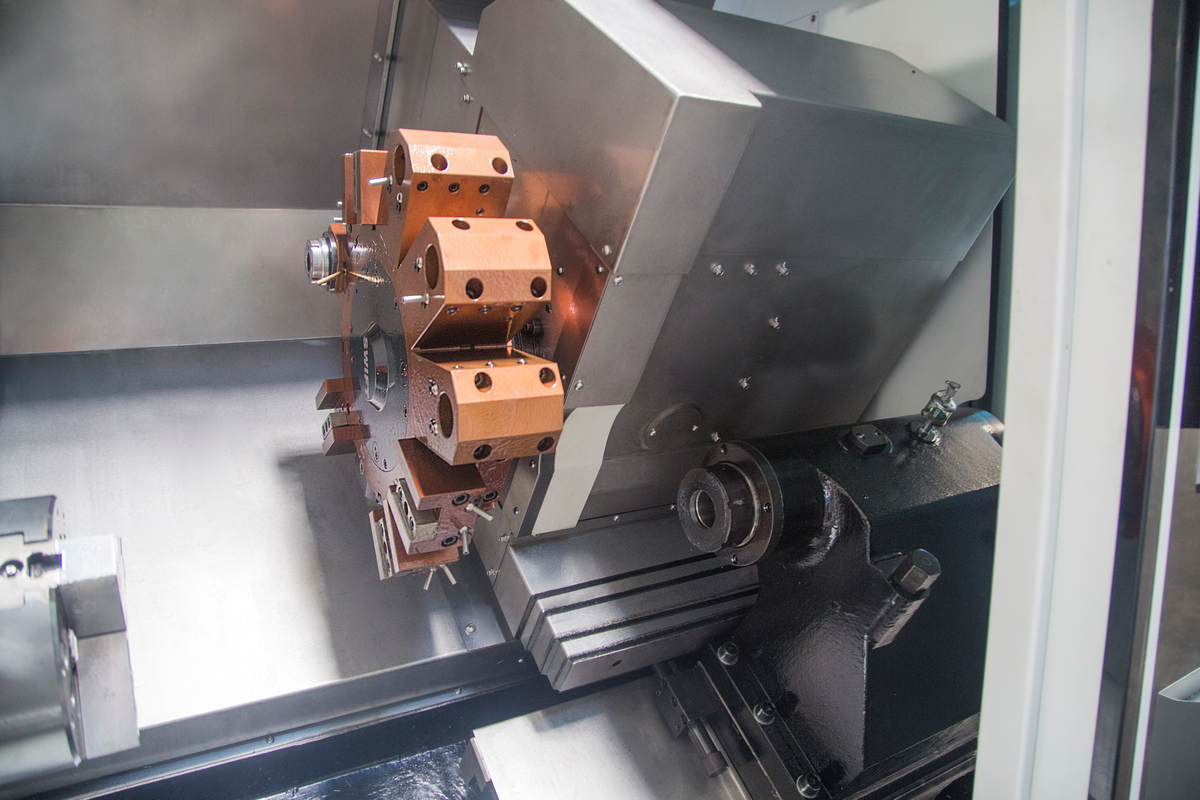

	Револьверная головка с приводным инструментом (BMT55) Установлена сервоприводная револьверная голова фирмы SANHE (Китай) на 12 позиций с приводным инструментом, тип крепления - BMT55. Система крепления BMT имеет преимущество в жесткости крепления инструментальных блоков.Вращение инструмента осуществляется непосредственно через прямой привод от серво-двигателя. За счёт этого достигается высокий крутящий момент Максимальные обороты - 4000 об/мин.
	Система измерения инструмента Автоматическая система измерения инструмента с электроприводом RENISHAW HPMA, является частью автоматизированного процесса обработки. Выполняет обнаружение повреждений и износ режущей кромки инструмента.Автоматическая корректировка управляющей программы, для поддержания заданной точности при обработке. Исключает из технологического процесса простои оборудования и брак.

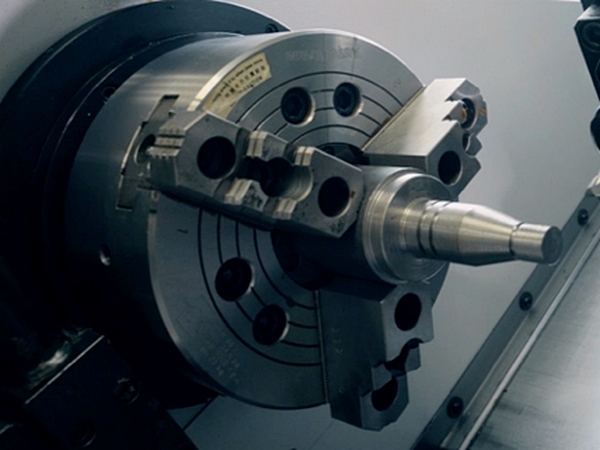

	Токарный патрон В базовой комплектации установлен самоцентрирующийся 3-х кулачковый патрон фирмы Chandox (Тайвань) с гидроприводом. Изготовлен из износостойкой стали. Предназначен для зажима заготовок цилиндрической симметричной формы.

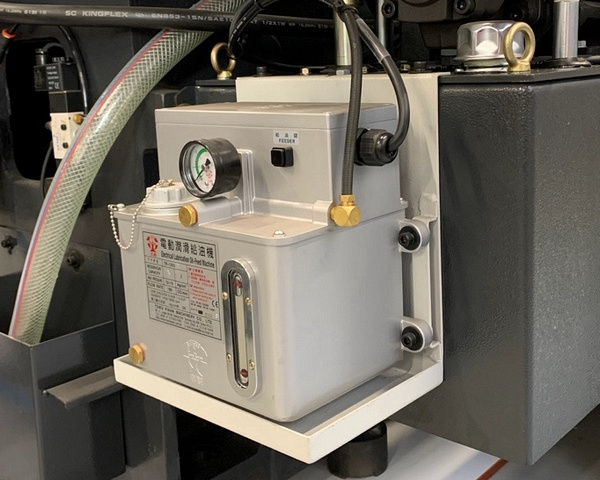

	Автоматическая система смазки Автоматическая система смазки обеспечивает централизованную впрыск масла по основным движущимся элементам - ШВП, направляющим, подшипникам, что сокращает в разы их износ. Установка времени впрыска осуществляется через контроллер панели ЧПУ. Система смазки компактно встроена в корпус станка. Оповещение на панели оператора об минимальном уровне или окончании масла в резервуаре.

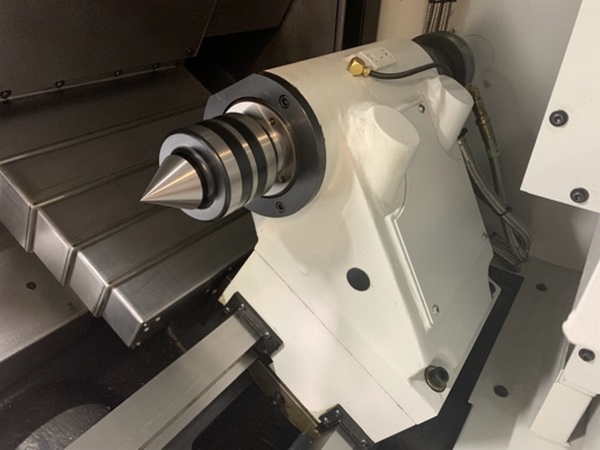

	Задняя бабка Предназначена для поддержания длинных и тяжелых заготовок, для увеличения жесткости и точности обработки. Широкие направляющие перемещения скольжения задней бабки гарантируют высокую жёсткость и точность при тяжелых режимах резания. Перемещение задней бабки осуществляется путём зацепления штока задней бабки и перемещается приводом суппорта.

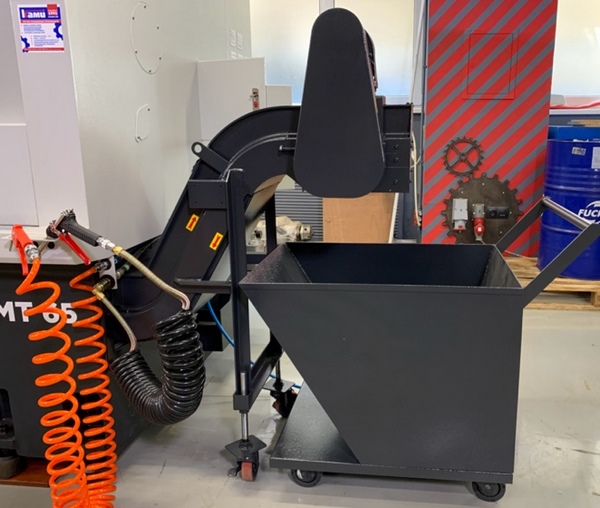

	Конвейер удаления стружки В стандартной комплектации встроен ленточный конвейер для удаления стружки. Эффективно удаляет стружку из зоны резания и позволяет работать на станке без остановок на обслуживание. С конвейером поставляется корзина для сбора стружки.

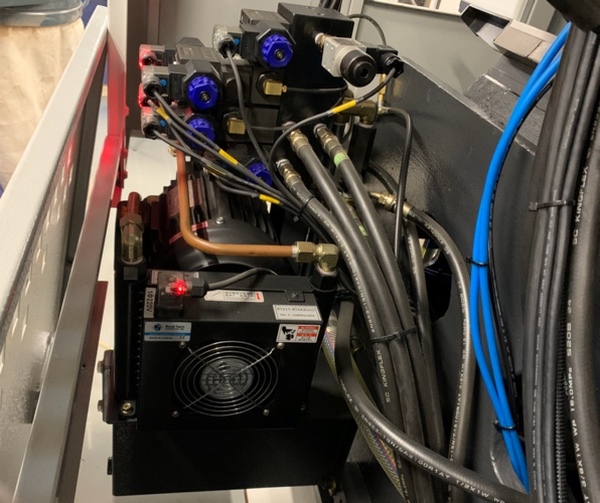

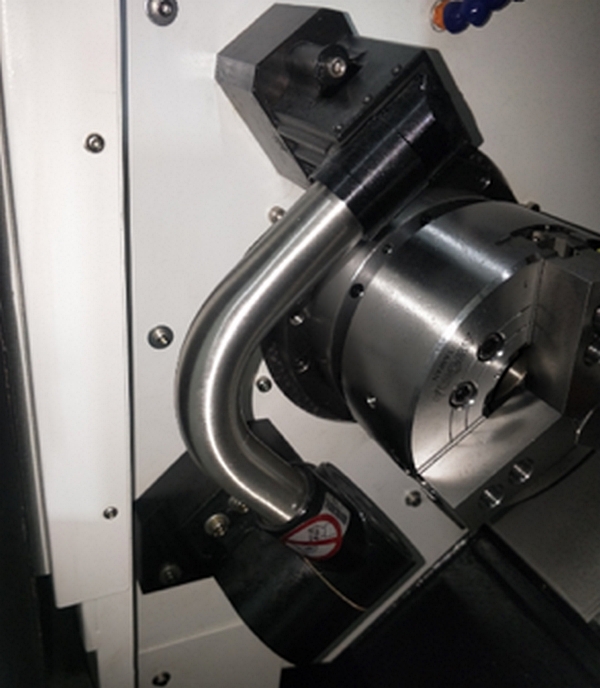

	Гидростанция В станке вмонтирована компактная гидравлическая станция. Предназначена для зажима-разжима гидравлического токарного патрона, задней бабки, работы гидравлического тормоза на шпинделе и др. гидравлических компонентов станка.

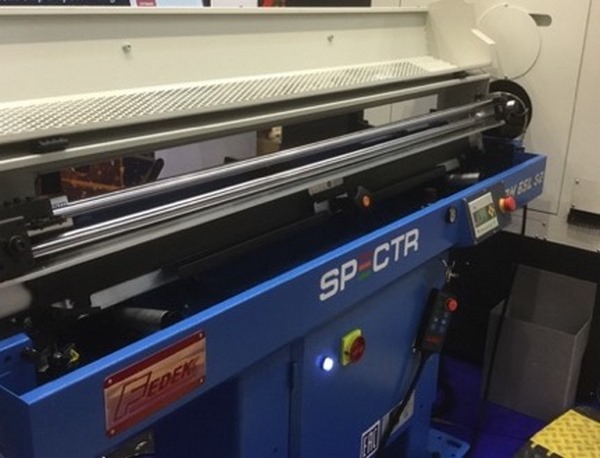

	Подготовка для пруткоподатчика Для работы с прутком и соединения с автоматическим устройством подачи прутка, на станке смонтированы необходимые разъёмы для подключения. В электрошкафу подведены кабели и подключены необходимые электрические платы для синхронизации работы прутокподатчика со станком. В процессе эксплуатации станка, подключение пруткоподатчика не составит затруднений у обычного оператора.

Схема обработки

Комплектация
