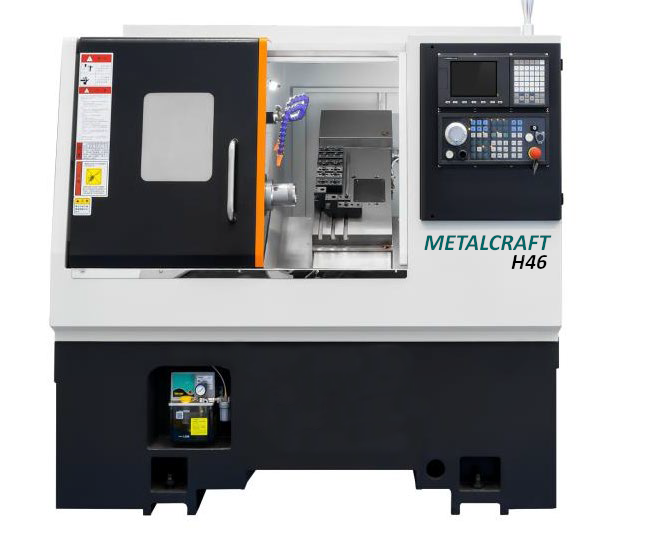

Токарный автомат MetalCraft H46 с линейным расположением инструмента
(голосов 333 / просмотров 500)
8 495 646 13 16
sales@dvt-spb.ru
Расчет доставки
Производитель: MetalCraft (Китай)
БЕСПЛАТНАЯ ДОСТАВКА ДО ВАШЕГО АДРЕСА
- Акция применима при общей сумме заказа не менее 450тр.
- Только для Екатеринбурга + 500 км.
- По другим регионам РФ - доставка за 50% стоимости.
Токарный станок с ЧПУ MetalCraft модели H46 используется для высокопроизводительной обработки металла и позволяет выполнять различные операции: точение, растачивание, сверление, нарезания резьбы. Область применения: машиностроение, авиационно-космическая и автомобильная промышленность, приборостроение.
Особенности:
• В станках серии H46 используется цельнолитая интегрированная чугунная станина с большим коэффициентом демпфирования вибраций и малым коэффициентом деформаций.
Конструкция с углом наклона станины в 30° позволяет оператору удобно устанавливать и снимать заготовку, инструмент, а также легко удалять стружку.
• В данной линейке оборудования используются передовые разработки современного станкостроение. Линейные направляющие качения шариковые, производства ТНК (Япония), выполняют перемещение по осям - X/Z c высокой точностью и скоростью.
•Токарные станки H46 оснащаются системой ЧПУ - SYNTEC, которая является наиболее оптимальной по такого типа.
• Эффективная токарная обработка. Максимальная скорость вращения шпинделя 4000 об/мин, скорость подачи по осям X и Z может достигать 25 м/мин.
• Применяются высокоточные шариковые винты и линейные направляющие осей, повторяющаяся точность позиционирования ≤ 3 мкм.
• Ключевые компоненты с герметичной конструкцией для предотвращения попадания масла и стружки, что повышает срок службы и стабильность.
• Подходит для сложной, малогабаритной, точной обработки.
Особенности:
• В станках серии H46 используется цельнолитая интегрированная чугунная станина с большим коэффициентом демпфирования вибраций и малым коэффициентом деформаций.
Конструкция с углом наклона станины в 30° позволяет оператору удобно устанавливать и снимать заготовку, инструмент, а также легко удалять стружку.
• В данной линейке оборудования используются передовые разработки современного станкостроение. Линейные направляющие качения шариковые, производства ТНК (Япония), выполняют перемещение по осям - X/Z c высокой точностью и скоростью.
•Токарные станки H46 оснащаются системой ЧПУ - SYNTEC, которая является наиболее оптимальной по такого типа.
• Эффективная токарная обработка. Максимальная скорость вращения шпинделя 4000 об/мин, скорость подачи по осям X и Z может достигать 25 м/мин.
• Применяются высокоточные шариковые винты и линейные направляющие осей, повторяющаяся точность позиционирования ≤ 3 мкм.
• Ключевые компоненты с герметичной конструкцией для предотвращения попадания масла и стружки, что повышает срок службы и стабильность.
• Подходит для сложной, малогабаритной, точной обработки.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Модель станка | H46 |
| Бренд | MetalCraft |
| Система ЧПУ | SYNTEC 22TA |
| Угол наклона станины | 30° |
| Биение, мм | ≤0.003 |
| Макс. диаметр над станиной, мм | Ø400 |
| Макс. диаметр точения, мм | Ø380 |
| Макс. длина точения, мм | 350 |
| Диаметр обрабатываемого прутка, мм | Ø45 |
| Ход по оси X / Z / Y, мм | 800 / 250 |
| Ускоренная подача по оси X / Z / Y, м/мин | 25 / 25 / - |
| Модель двигателя оси X / Z | YASKAWA / YASKAWA |
| Мощность привода оси X / Z / Y, кВт | 1.3 / 1.3 |
| Точность позиционирования, мм | ≤0.010 |
| Точность повторного позиционирования, мм | ±0.003 |
| Мощность двигателя шпинделя, кВт | 5.5 |
| Размер токарного патрона | 6 " / 152 мм |
| Диаметр отверстия шпинделя, мм | Ø52 |
| Макс. скорость вращения шпинделя, об/мин | 4000 |
| Количество инструментов | 8 |
| Размер инструмента, мм | □25 х 25 |
| Кол-во инструментов для наружной обработки, шт. | 5 |
| Габаритные размеры станка (Д x Ш x В), мм | 2230 × 1560 × 1770 |
| Масса MetalCraft H46 станка, кг | 2400 |
Комплект поставки
| № п/п | Наименование | Примечание | Количество |
| СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ | |||
| 1 | Система управления | SYNTEC 22TA (Тайвань) | 1 шт. |
| 2 | Гидравлическая система с цанговым токарным патроном 6" (152 мм) | Тайвань | 1 шт. |
| 3 | Двигатель шпинделя | SYNTEC | 1 шт. |
| 4 | Подшипники шпинделя | SKF (Швеция) | 1 шт. |
| 5 | Сервоприводы по осям - X / Z | YASKAWA / YASKAWA | 1 шт. |
| 6 | Винтовая пара по осям - X / Z | THK (Япония) | 1 шт. |
| 7 | Линейные направляющие качения шариковые по осям - X / Z | THK (Япония) | 1 шт. |
| 8 | Инструментальная панель (стол) с Т-пазами | - | 1 шт. |
| 9 | Радиальный держатель статического инструмента | - | 5 шт. |
| 10 | Осевой держатель статического инструмента | - | 3 шт. |
| 11 | Станция СОЖ, включая насос и бак | - | 1 шт. |
| 12 | Централизованная система смазки | - | 1 комп. |
| 13 | Бак для стружки | - | 1 комп. |
| 14 | Трехцветный индикатор состояния | - | 1 шт. |
| 15 | Светодиодное рабочее освещение | - | 1 шт. |
| 16 | Полная кабинетная защита станка и установочные опоры | - | 1 комп. |
| 17 | Ящик с монтажным инструментом | - | 1 комп. |
| ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ | |||
| 18 | Стружечный конвейер с баком для стружки | По согласованию | |
| 19 | Скиммер (маслоотделитель СОЖ) | По согласованию | |
| 20 | Кондиционер электрошкафа | По согласованию | |
| 21 | Улавливатель деталей с ленточным транспортером и накопителем | По согласованию | |
